Built-in Oven
Installation Manual
Models:
HB30S51UC, HB30D51UC

Advertisement

Table of Contents
loading

Related Manuals for Siemens HB30S51UC

Summary of Contents for Siemens HB30S51UC

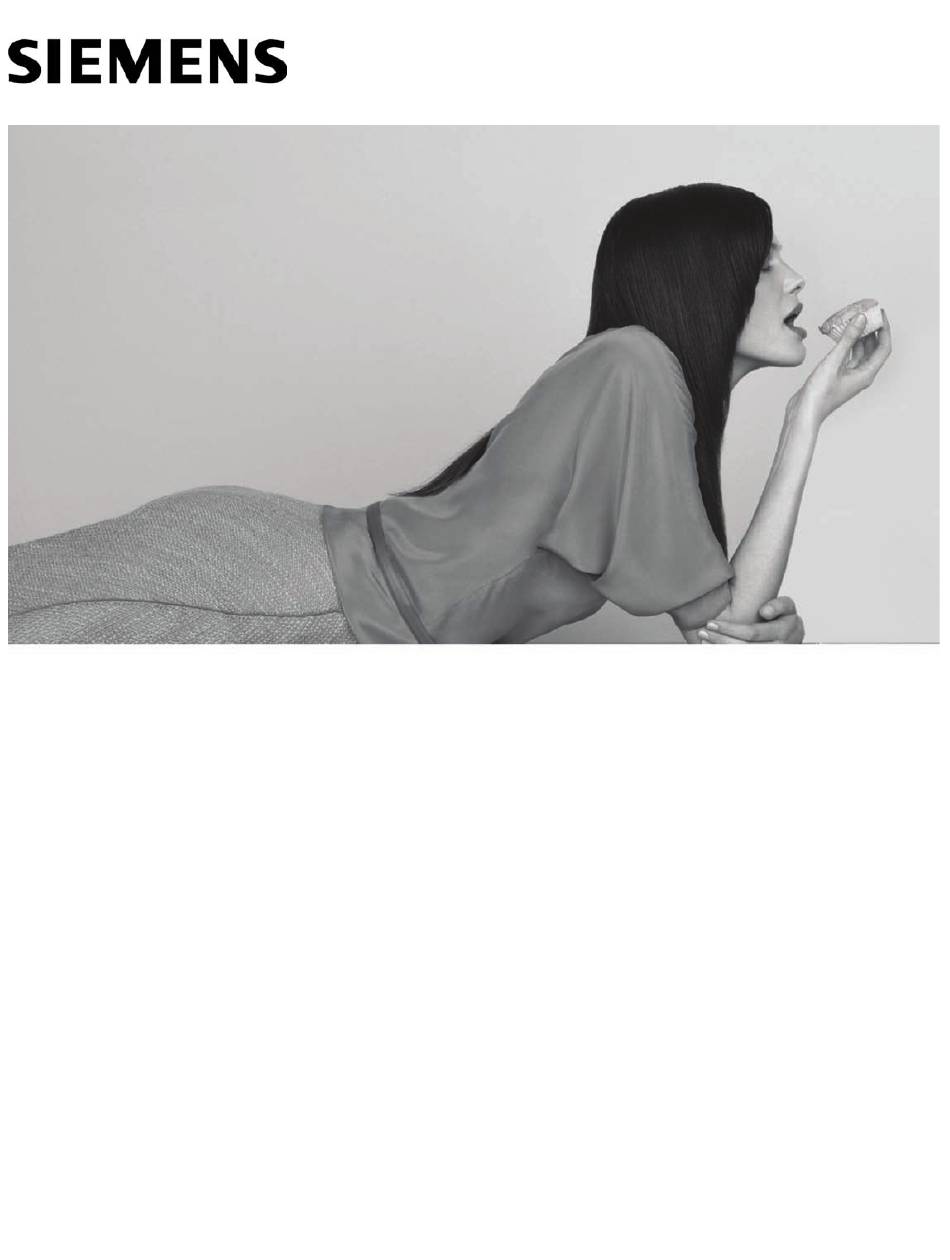

  • Page 1 Built-in Oven Installation Manual Models: HB30S51UC, HB30D51UC...

  • Page 2: Table Of Contents

    Before Calling Service ............10 This Siemens Appliance is made by BSH Home Appliances Corporation 5551 McFadden Ave.

  • Page 3: Safety

    Safety Important Safety Instructions READ AND SAVE THESE INSTRUCTIONS WARNING: If the information in this manual is not followed exactly, fire or shock may result causing property damage or personal injury. WARNING: Do not repair or replace any part of the appliance unless specifically recommended in the manuals.
  • Page 4 Important Safety Instructions READ AND SAVE THESE INSTRUCTIONS Be sure your appliance is properly installed and grounded by a qualified technician. Installation, electrical connections and grounding must comply with all applicable codes. Related Equipment Safety Remove all tape and packaging before using the appliance. Destroy the packaging after unpacking the appliance.

  • Page 5: Preparation

    Preparation Before you Begin Tools and Parts Needed • Phillips head screwdriver • Measuring tape • Drill with bit (1/8") Parts Included • Phillips head screws (6) 30” Appliances Dimensions for 30” Wall-Mounted Units Single Oven 30” 1/2" It is good practice, when oven is (724mm) installed at the end of a cabinet run, "...
  • Page 6 Double Oven 30” 1/2" It is good practice, when oven is (724mm) installed at the end of a cabinet run, " (610mm) adjacent to a perpendicular wall or cabinet door, to allow at least 1/4” space between the side of the oven 3/4"...

  • Page 7: Removing Packaging

    Removing Packaging • Cut foil wrap in the area of corner posts. • Remove foil completely. • Remove top cardboard. • Remove all top and side cardboard and Styrofoam braces. • Place oven in front of cabinets where it is to be installed. •...

  • Page 8: Installation

    All model ovens on the front cover are dual rated, designed to be connected to either 208/240V AC, 60 Hz, 4 wire, single-phase power supply. Model Circuit Required 208V, 60 Hz 240V, 60 Hz HB30S51UC 30 AMP 30 AMP HB30D51UC 40 or 50 Amp circuit. Refer to local electrical codes for de-rating requirements.

  • Page 9: Oven Installation

    Three-wire Connection • Connect red wire from oven to red wire injunction box. • Connect black wire from oven to black wire in junction box. • Connect both green ground wire and white wire from oven to white (or gray) neutral wire in junction box.
  • Page 10 To remove the oven door: 1. Be sure to read the above CAUTION before attempting to remove the door. 2. Open the door completely. 3. Flip levers on hinges toward you. 4. Close door carefully until it stops. It will be about half way closed.

  • Page 11: Testing Operation

    6. If installing a double oven, test the second oven as well. 7. If any of the tests do not result as explained above, contact Siemens service for assistance. Otherwise, the installation is complete at this time.

  • Page 12: Service

    Service Before Calling Service See Use and Care Manual for troubleshooting information. Refer to the Warranty in the Use an Care Manual. To reach a service representative, see the contact information at the front of the manual. Please be prepared with the information printed on your product data plate when calling.
  • Page 14 Avant d'appeler le service de dépannage ........10 Cet appareil électroménager de Siemens est fait par BSH Home Appliances Corporation 5551 McFadden Ave.

  • Page 15: Sécurité

    Sécurité Consignes de sécurité importantes LIRE ET CONSERVER CES CONSIGNES AVERTISSEMENT: si les informations de ce manuel ne sont pas suivies à la lettre, un incendie ou un choc électrique peuvent se produire et sont susceptibles de causer des dommages matériels ou des lésions corporelles.
  • Page 16 Consignes de sécurité importantes LIRE ET CONSERVER CES CONSIGNES Important - Conserver ces instructions pour l'usage de l'inspecteur local en électricité. Avant l'installation, couper le courant au panneau de service. Verrouiller le panneau de service pour éviter que le courant ne soit accidentellement rétabli. Pour plus d'informations, se reporter à...

  • Page 17: Préparation

    Préparation Avant de commencer Outils et pièces • Tournevis à tête Phillips • Ruban à mesurer nécessaires • Perceuse avec foret (1/8 po) Pièces incluses • Vis cruciformes (6) Appareils électroménagers de 30 po Dimensions pour les appareils muraux de 30 po Four unique de 30 po 1/2"...
  • Page 18 Fours doubles de 30 po 1/2" Lorsque le four est installé à l'extrémité (724mm) d'une série de placards, adjacent à un " (610mm) mur perpendiculaire ou à une porte de placard, il est recommandé de laisser au moins 1/4 po (0,6 cm) d'espace 3/4"...

  • Page 19: Pour Enlever L'emballage

    Pour enlever l’emballage • Coupez l’emballage d’aluminium près des tiges de coin. • Enlevez complètement l’aluminium. • Enlevez le carton de la partie supérieure. • Enlevez tous les cartons du dessus et des côtés de même que les attaches de polystyrène.

  • Page 20: Installation

    électrique monophasée, à 4 fils, de 60 Hz, 208 ou 240 V.C.A. Modèle Circuit requis 208V, 60 Hz 240V, 60 Hz HB30S51UC 30 AMP 30 AMP HB30D51UC circuit de 40 ou 50 Amp. Se reporter aux codes de l'électricité locaux pour connaître les exigences de déclassement.
  • Page 21 Connexion à trois fils Câble de Boîte de jonction l'alimentation Neutre mis Fils rouges à la terre Fils blancs Fils noirs Fils verts ou dénudés Connecteur de Câble du four conduit listé U.L. • Brancher le fil rouge du four sur le fil rouge de la boîte de jonction. •...

  • Page 22: Installation Du Four

    Installation du four Remarque : Avant d'installer le four, prendre soin de vérifier la dimension du coffret et les raccordements électriques. Retrait de la porte du four Pour faciliter l'installation, certaines portes de four peuvent être démontées pour réduire le poids du four de 30 lb (14 kg) pour chaque porte, avant l'installation à l'intérieur du coffret.

  • Page 23: Test De Contrôle

    Régler au mode SELF CLEAN (autonettoyage). S’assurer que la porte se verrouille lorsque l’icone figure à l’affichage. 6. Pour un four double, vérifier le second four. 7. Si les vérifications ne donnent pas les résultats escomptés, communiquer avec le service Siemens pour de l’aide. Autrement, l’installation est complétée. Français 9...

  • Page 24: Dépannage

    Dépannage Avant d'appeler le service Pour des informations sur le dépannage, se reporter au Manuel d'utilisation et d'entretien. Consulter la garantie figurant dans le Manuel d'utilisation et d'entretien. de dépannage Pour contacter un technicien de dépannage, voir les coordonnées sur la couverture avant du manuel.
  • Page 26 Antes de llamar al servicio ........... . 10 Este electrodomestico de Siemens es hecho por BSH Home Appliances Corporation 5551 McFadden Ave.

  • Page 27: Seguridad

    Seguridad Instrucciones de seguridad importantes LEA Y CONSERVE ESTAS INSTRUCCIONES ADVERTENCIA: Si no sigue la información de este manual exactamente, se puede ocasionar un incendio o una descarga eléctrica que puede causar daños materiales o lesiones personales. ADVERTENCIA: No repare ni cambie ninguna parte del electrodoméstico, a menos que se recomiende específicamente en los manuales.
  • Page 28 Instrucciones de seguridad importantes LEA Y CONSERVE ESTAS INSTRUCCIONES Instalador: muestre al propietario la ubicación del disyuntor o el fusible. Márquela para recordarla más fácilmente. Importante: conserve estas instrucciones para uso del inspector de electricidad local. Antes de realizar la instalación, apague el suministro eléctrico en el panel de servicio.

  • Page 29: Instalación

    Instalación Antes de empezar Herramientas y piezas • Destornillador con cabeza Phillips • Cinta métrica necesarias • Taladro con broca (1/8") Piezas incluidas • Tornillos con cabeza Phillips (6) Electrodomésticos de 30" Dimensiones para unidades montadas a la pared de 30" Horno individual de 30"...
  • Page 30 Hornos dobles de 30" 1/2" Cuando el horno está instalado al final (724mm) de un gabinete, junto a una pared " (610mm) perpendicular o a una puerta del gabinete, se aconseja dejar un espacio de al menos 1/4" entre el 3/4"...

  • Page 31: Quitar El Embalaje

    Quitar el embalaje • Corte el embalaje de aluminio cerca de las esquinas. • Quite completamente el aluminio. • Quite el cartón superior. • Quite todos los cartones superiores y laterales así como las grapas de poliestreno. • Coloque el horno delante del sitio en que se instalará. •...

  • Page 32: Instalación

    4 hilos, 208/240 V CA, 60 Hz. Modelo Circuito requerido 208 V, 60 Hz 240 V, 60 Hz HB30S51UC 30 AMP 30 AMP HB30D51UC Circuito de 40 ó 50 amperios. Consulte los requisitos de reducción de capacidad nominal de potencia en los códigos de electricidad locales.
  • Page 33 • Conecte el cable de conexión a tierra desnudo del horno al cable de conexión a tierra desnudo del suministro eléctrico. Conexión a tres cables Cable de la fuente Caja de conexiones de alimentación Neutral de Tierra Cables rojos Cables blancos Cables negros Cable verde o desnudo Conector de conducto...

  • Page 34: Instalar El Horno

    Instalar el horno Nota: Antes de instalar el horno, asegúrese de verificar las dimensiones del gabinete y las conexiones eléctricas. Retirar la puerta del horno Para facilitar la instalación, las puertas de algunos hornos se pueden retirar para reducir el peso del horno 30 lb (14 kg) por puerta, antes de instalarlo en el gabinete. Consulte las instrucciones que figuran a continuación.

  • Page 35: Probar El Equipo

    6. Cuando instala un doble horno, aplique la misma prueba también al otro horno. 7. Si alguna de las pruebas no resulta como se describe arriba, contacte al servicio de Siemens para recibir ayuda. De otro modo la instalación ya terminó en este momento.

  • Page 36: Servicio

    Servicio Antes de llamar al servicio Para obtener información sobre resolución de problemas, consulte el Manual de uso y cuidado. Consulte la garantía en el Manual de uso y cuidado. Para consultar a un representante de servicio técnico, remítase a la información de contacto que aparece en el frente del manual.
  • Page 37 Notes: Notas: Remarques :...
  • Page 40 5551 McFadden Avenue, Huntington Beach, CA 92649 • 866-44SIEMENS (447-4363) • www.siemens-home.com 9000205028 • 5V0BER • Rev. B • 09/07 © BSH Home Appliances Corporation, 2007 • All rights reserved Litho in USA...
