- Page 1 POCKET Quick start guide WWW.RADIOMASTERRC.COM...
-
Page 2: Safety Information
POCKET is an open-sourced, ergonomic radio with powerful multi-protocol capability. Able to bind to most contemporary protocols on the market, this is one radio to rule them all! POCKET runs EdgeTX, an open-sourced operating system; for more information, please visit the EdgeTX link below. -

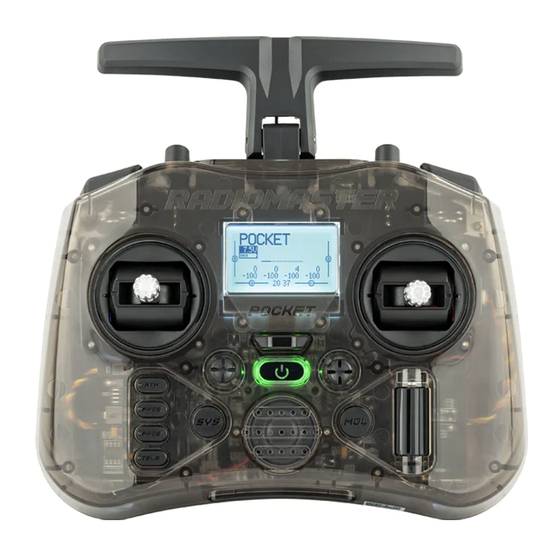

Page 3: Remote Control Overview
Stick storage compartment Power Requirements. POCKET is powered by 2x 3.7V 18650 Lithium Ion cells and is charged using the built-in USB-C port. The charging circuitry is designed for charging 2x 3.7V Lithium Ion batteries only. The nominal voltage is 3.7V and the maximum charging voltage is 4.2V. - Page 4 • Need add something here about bind ELRS. Model selection and protocol selection (ELRS version) POCKET ELRS units are equipped with an internal ELRS module, capable of providing 25mW-250mW RF output. In non-extreme circumstances, 100mW output at 500Hz update rate is recommended, as higher RF output and update rates may significantly reduce battery life and generate excessive heat.
-
Page 5: Specifications
Warranty and repair Should any issues arise with your radio system's hardware, please keep the proof of purchase and contact the retailer where you made the POCKET purchase. . You may also visit our warranty support page https://www.radiomasterrc.com/contact The limited warranty covers defects in workmanship for one year from the date of purchase. - Page 6 简介 感谢您购买RadioMaster POCKET遥控系统。 该系统用途广泛，可供初学者和专业人士使用。 为了确保正确、安 全地使用本产品，请在使用前仔细阅读本使用说明书。 由于版本升级，已经进行了更改。 本手册中包含的信息如有 更改，恕不另行通知。 POCKET遥控器适用于所有类型的固定翼、滑翔机、直升机和多旋翼飞机。 可以根据使用的航空器选择型号类型， 并可以使用各种混合功能。 -RadioMaster 团队敬上. 安全须知 许多遥控模型都配备了强大的电机和锋利的螺旋桨。 使用模型时，请谨慎行事。 进行组装或维护时，请确保已 断开模型的电源并卸下螺旋桨。 在以下情况下，请勿操作POCKET遥控系统： • 在恶劣天气或强风条件下，例如雨，冰雹，下雪，暴风雨或电磁环境中。 • 在能见度有限的任何情况下。 • 在可能存在人员、财产、电力高压线、公共道路、有车辆或动物的区域。 • 如果您感到疲倦或不适，或在药物或酒精的影响下。 • 如果遥控器或模型似乎已损坏或无法正常工作。 • 在2.4GHz干扰较大的区域或禁止使用2.4GHz无线电的地方。 • 当电池电压太低而无法使用时。 • 在当地法规禁止使用航空模型的区域。 说明书和固件下载 POCKET支持强大的开源固件EdgeTX。 要下载最新的软件手册，请访问RadioMaster官方网站： https://www.radiomasterrc.com 要为您的POCKET遥控器下载最新的EdgeTX固件，请访问EdgeTX网站：...
- Page 7 遥控器概述 折叠天线 DSC教练接口 USB数据接口 SB-开关 SC-开关 SD-自锁开关 SA-自锁开关 LCD显示屏 右摇杆 左摇杆 挂带环 电源按键 SYS按键 RTN按键 微调按钮 PAGE>右翻页 MDL按键 PAGE<左翻页 导航滚轮及ENT按键 TELE按键 扬声器 3.5MM耳机接口 SD卡插槽 TYPE-C充电接口 S1-拨轮 SE-按钮 外置模块插槽 摇杆头插槽...
- Page 8 电源和充电注意事项 POCKET内置了用于3.7v锂电池的USB-C充电功能。 充电电路仅适用于2x 3.7v锂离子18650或2x 3.7v Lipoly电池（2s 7.4v Lipo电池组），标称电池电压为3.7v，最大充电电压为4.2v。 请勿使用标称电压3.6v的LiFE电池组或18650锂离子电池充电。 错误地电池组或电池，使用此充电方式可能 会导致遥控器损坏或火灾。 请定期检查电池的电压和状况，决不要在无人看守的情况下为其充电。 请务必始终在远离可燃材料的安全区 域中充电。 如果遥控器弄湿或以任何方式损坏，请勿充电。 对于不按照安全规范使用或滥用本产品造成的一切不良后果，RadioMaster不承担任何责任。 模型选择及协议选择 POCKET附带CC2500单芯片多协议高频模块，拥有并兼容多种不同协议， 要查看所有兼容协议的最新列表，请访 问多协议官方网站：https://www.multi-module.org 请注意，由于POCKET遥控器不同版本内置高频模块不同，系统中只会列出当前内置高频模块所支持的协议列表 ，新协议会不断更新并被添加到最新固件中， 新的某些协议可能需要升级固件。 · 请长按MDL按钮进入模型设置，在SETUP页面中选择MULTI，并在子选项中选择需要使用的协议。 · [Bnd]选项用于启动对频过程。 · [Rng]选项可将功率降低至1/30，以方便测试遥控距离。 模型选择及协议选择(内置ELRS高频模块) POCKET 内置ELRS具有25mW-250mW可调范围，最大功率为250mW，在非极限条件使用时，推荐将功率 限制为100mW，并使用500Hz速率，更高的速率会降低控制距离，更高的功率会带来较大的发热和耗电， 请您根据自身需求，合理调整功率及速率，以便达到性能和耗电的平衡。 注意 EdgeTX软件非常强大，并且具有大量的编程和混控功能。 要获取EdgeTX最新详细的开源资料，请访问EdgeTX官方网站：https://www.edgetx.org...
- Page 9 控制距离: > 2km @ 20dBm 操作系统: EdgeTX 控制通道: 最多支持16 通道（取决于接收机） 显示屏: 128*64 LCD显示屏 电池: 2 x 18650 (标配不含电池) 充电 : 支持USB-C直充 摇杆: 霍尔摇杆 模块: Nano尺寸（兼容TBS Nano Crossfire /Nano Tracer / Radiomaster Nano尺寸模块） 固件升级方式: 通过USB或SD卡 保修及维修 如果您的遥控器硬件出现任何问题，请保留购买证明并与您购买POCKET的零售商联系。 用户手册 有关POCKET EdgeTX系统固件的详细用户手册，请访问Radiomaster官方网站： https://www.radiomasterrc.com 欧盟认证合格声明...
- Page 10 WWW.RADIOMASTERRC.COM...
