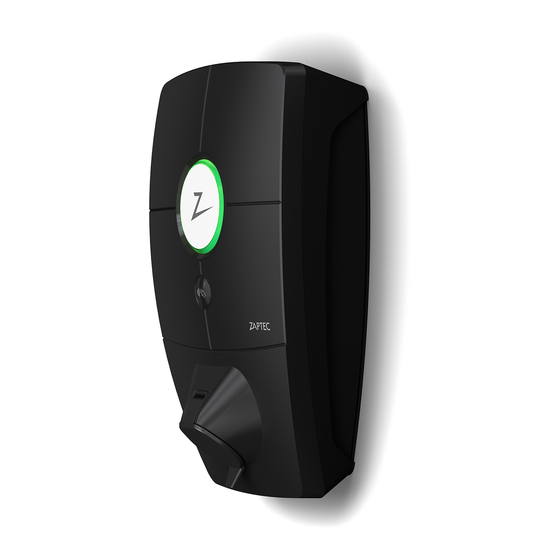

ZAPTEC Pro
INSTALLASJONSMANUAL
INSTALLATION MANUAL
INSTALLATIONSMANUAL

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Pro and is the answer not in the manual?

Questions and answers

Related Manuals for ZAPTEC Pro

Summary of Contents for ZAPTEC Pro

  • Page 1 ZAPTEC Pro INSTALLASJONSMANUAL INSTALLATION MANUAL INSTALLATIONSMANUAL...

  • Page 3: Table Of Contents

    Installasjonsmanual for ZAPTEC Pro Installasjonsmanualen inneholder nødvendig informasjon for sikker installasjon og kontroll av ladestasjonen. ZAPTEC anbefaler at alle som installerer våre produkter deltar på opplæringskurs for ZAPTEC ladesystemer Installatøren/servicepartneren er alltid første kontaktpunkt for support. Du finner kontaktinformasjon for ZAPTECs tekniske støtte på...

  • Page 4: Sikkerhetsanvisninger

    ! Bruk kun godkjent kabling til installasjonen. ! Ikke før fremmedlegemer inn i elkjøretøyets ladekabel. ! Ikke bruk høytrykksspyler til å rengjøre ZAPTEC Pro. Følg instruksjonene i kapittelet om Oppbevaring og Vedlikehold. ! Må ikke installeres på et sted som er utsatt for direkte sollys.

  • Page 5: Beskrivelse Av Zaptec Pro-Systemet

    63A* sikring. Lad med opptil 22kW på alle ladestasjonene. 199 kWh Sikkerhet i henhold til høyeste standard Rettferdig bruk gjennom RFID eller ZAPTEC App Type 2 kontakt som tåler høye belastninger over En innebygget strømmåler gir nøyaktig forbruk,og en plass i tid, integrerte sikringer, elektronisk jordfeilvern og felles garasje eller parkeringsplass kan tildeles.

  • Page 6: Tekniske Spesifikasjoner For Zaptec Pro

    Frontdekselet til ZAPTEC Pro kan kun åpnes med et spesielt verktøy. Ladekabelen kan låses permanent med ladestasjonen. Fasebalansering I et system med andre ZAPTEC Pro vil ladestasjonen kunne styres til å velge fase eller starte 3-fase lading. Lastbalansering Sammen med andre ZAPTEC Pro vil tilgjengelig strøm i installasjonen fordeles mellom enhetene automatisk.

  • Page 7: Installasjon

    å få lagt til servicetillatelse i brukerprofilen sin. Da vil de kunne support@zaptec.com legge til nye installasjoner. Logg på . Hvis du vil legge til en ny ZAPTEC Portal installasjon, https://portal.zaptec.com går du til Installasjoner, Legg til installasjon og fyller ut skjemaet som vist under: Navn: Gi installasjonen et navn.
  • Page 8 Legge til ladestasjoner i installasjonen Etter at du har opprettet installasjonen i ZAPTEC Portal, oppretter du kurser i henhold til den elektriske installasjonen på stedet. Ladestasjonene legges så til på tilhørende kurser. Fyll ut serienummeret (ZPRxxxxxx) og navnet på hver ladestasjon. Navnet bør være ladestasjonens eier, leilighetsnummer, parkeringsplassnummer eller annen fysisk identifikasjon for den eksakte plasseringen av ladestasjonen.
  • Page 9 ZAPTEC Pro I esken SmartKey – ZM000278 Brukermanual – ZM000325 Frontdeksel – ZM000185 Unik PIN-kode til å konfigurere enheten i ZapCharger-appen Ladestasjon – ZM000437 Levert med bakplaten Koblingsboks Liten tetningskon (10-16mm) – ZM000180 Dept. Technical reference Created by Approved by Fredrik Ostrem 01.08.2017...
  • Page 10 Plassering av ladestasjonen/bakplaten Unngå å montere ladestasjonen på steder med direkte sollys. Høy temperatur i enheten vil hemme ladeeffekten. Godt ventilert område. Bakplaten må monteres Ikke monter boksen i nærheten av på en flat overflate. varmekilder eller i en lukket boks. 90 -130 cm Unngå...
  • Page 11 Koble ledningene Koble ledningene i koblingsboksen i henhold til det elektriske transformator senere for bedre ladeytelse. Da kan den systemet på stedet. Vises i illustrasjonen under. Sukkerbitene nøytrale koblingen gjøres i sikringsskapet heller enn på hver trekkes til med et moment på 5 Nm. enkelt ladestasjon, slik at det blir enklere å...
  • Page 12 Hvis du installerer på 3-fas IT-nett, anbefaler vi at det benyttes 4 leder kabel i tilfelle det installeres en transformator senere for bedre ladey- telse. Da kan den nøytrale koblingen gjøres i sikringsskapet heller enn på hver enkelt ladestasjon, slik at det blir enklere å gjøre fremtidige oppgraderinger.
  • Page 13 Isolasjonstesting Før ladestasjonene monteres på bakplatene må det gjennomføres isolasjonstest på alle bakplatene. Hvis dette gjøres mens ladestasjonene er montert, kan overspenningsvernet slå inn, og testen vil mislykkes. Hvis det blir benyttet PLC kommunikasjonsmodul som kommunikasjonsløsning, skal denne frakobles under isolasjonstest for å unngå feilaktige isolasjonsresultater som følge av fasecouplingsfunksjonen til PLC kommunikasjonsmodulen.
  • Page 14 7. For å teste installasjonen etter at lokket er skrudd på må du bruke hunnkoblingen. Dersom du tester rett på bakplaten vil koblingene bli ødelagt. Montere ladestasjonen 23 0 V Fjern klistremerket Test installasjonen Fjern klistremerket som beskytter kontakten på Bruk hunnkoblingen for å...
  • Page 15 Se kapittelet om feilsøking for mer informasjon hvis statusindikatoren lyser en annen farge. Aktivere ladestasjonen Last ned ZAPTEC App fra App Store / Google Play. Registrer deg som bruker og • logg deg på. Stå i nærheten av ladestasjonen du vil konfigurere.
  • Page 16 Verifisere installasjonen i ZAPTEC Portal Kontroller at alle ladestasjonene er lagt til installasjonen i ZAPTEC Portal som beskrevet i kapittelet «Forberede installasjon i ZAPTEC Portal», for å sørge for at alle ladestasjonene er tilstede. Teste ladestasjonene Utfør RCD test med et testapparat som har Type 2 plugg. Testen utføres i henhold til •...

  • Page 17: Feilsøking

    Kontroller at SSID og passord til WiFi er riktig. • Forsikre deg om at 2,4 GHz er aktivert slik at ZAPTEC Pro får nett. Se Installasjonskrav side 1 1. • Angi SSID og passord manuelt ved å velge Annet i nettverkslisten.
  • Page 18 Sett på sikringsdekslet som i trinn to, og klips dekslet på plass. * Hvis ladestasjonen er montert på en ZAPTEC Pro Column, bruker du SmartKey Column (fulgte med søylen) til å komme til ladestasjonen.

  • Page 19: Oppbevaring Og Vedlikehold

    Installatøren/servicepartneres er alltid første støttelinje ved problemer med installasjonen. ZAPTEC anbefaler på det sterkeste at installatøren har gjennomgått forhandlerkurset for ZAPTEC Pro før ZAPTEC Pro systemet installeres. Hvis det oppstår problemer, se kapittelet om feilsøking før du kontakter oss på...
  • Page 20 The installation technician/service partner is always the first point of contact for support. For contact details for ZAPTEC’s technical support, see www.zaptec.com. A user manual is included in the ZAPTEC Pro box. You will find the most recent version at zaptec.com/support. See the last page for the version number of the manual.

  • Page 21: Safety Instructions

    ! Only use approved cabling for the installation. ! Do not insert foreign objects into the electric vehicle’s charging cable. ! Do not use high-pressure washers to clean the ZAPTEC Pro. Follow the instructions in the chapter on Storage and Maintenance.

  • Page 22: Description Of The Zaptec Pro System

    2. Description of the ZAPTEC Pro system Future-proof and intelligent charging solution Unique scope for scaling with a single circuit Combines power electronics, built-in software which runs on and power cable the charging station and a cloud solution for configuration, Communication between the charging stations and the cloud monitoring and advanced algorithms.

  • Page 23: Technical Specifications For Zaptec Pro

    MID class A-approved, integrated eMeter. Theft protection The front cover of the ZAPTEC Pro can only be opened using a 123.1 special tool. The charging cable can be locked permanently to 218.5 258.2 the charging station.

  • Page 24: Installation

    They will then be able to add new installations. Log on at https://portal.zaptec.com. If you wish to add a new ZAPTEC Portal installation, go to Installations and fill in the form shown below: Name: Give the installation a name.
  • Page 25 Serial number, e.g. ZPR123456 The installation in the ZAPTEC Portal must represent the physical installation at the location. The ZAPTEC Portal installation is a virtual installation in order to balance load and phase algorithms in the charging system.
  • Page 26 SmartKey – ZM000278 User manual – ZM000325 Front cover – ZM000185 Unique PIN code to configure the device in the ZAPTEC app Charging station – ZM000437 Supplied with the back plate Junction box Small sealing cone (10-16mm) – ZM000180 Dept.
  • Page 27 Location of the charging station/back plate Avoid installing the charging station in areas which are exposed to direct sunlight. High temperatures in the device will reduce the charging rate. Well-ventilated area. Do not install the box close to heat sources or in a closed box. The back plate must be mounted on a flat surface.
  • Page 28 Connect the cables transformer is installed in order to provide better protection in the future. This will mean that the neutral connection can Connect the cables in the junction box in accordance with be made in the fuse box rather than on each individual the electrical system at the location.
  • Page 29 Hvis du installerer på 3-fas IT-nett, anbefaler vi at det benyttes 4 leder kabel i tilfelle det installeres en transformator senere for bedre ladey- telse. Da kan den nøytrale koblingen gjøres i sikringsskapet heller enn på hver enkelt ladestasjon, slik at det blir enklere å gjøre fremtidige oppgraderinger.
  • Page 30 Insulation test Prior to fitting the charging station to the back plate, an insulation test must be carried out on all back plates. If this is done while the charging station is fitted, the overvoltage protection may be triggered and this will cause the test to fail. If a PLC communication module is used as a communication solution, this must be disconnected during the insulation test in order to avoid erroneous insulation results caused by the phase coupling function of the PLC communication module.
  • Page 31 * To remove the front cover on a charging station mounted on a ZAPTEC Column, you must use a SmartKey Column (supplied with the column) in order to access the charging station.
  • Page 32 See the chapter on troubleshooting for more information if the status indicator illuminates a different colour. Activate the charging station Download the ZAPTEC App from the App Store / Google Play. Register as a user • and log in. Stand close to the charging station you wish to configure.
  • Page 33 Inform the owner/owner group of the jointly owned property/installation that they • must register as a user in the ZAPTEC Portal before they can gain access to the installation. Go to Authorisations in the ZAPTEC Portal, Grant authorisation and add the user(s) •...

  • Page 34: Troubleshooting

    4G not activated on the charging station. • Charging station is not Go into the ZAPTEC App. Check the 4G coverage indicator via the charging station settings. • online, 4G installation Make sure that the charging station is not covered by anything that may prevent it receiving a signal.
  • Page 35 Flashing red light Authentication failed – Check that the RFID tag/charging card is connected to your user profile. • Authentication failed – Check in the ZAPTEC Portal that your user has access to charge on the • charging station and/or installation concerned.
  • Page 36 * If the charging station is mounted on a ZAPTEC Column, you must use a SmartKey Column (supplied with the column) in order to access the charging station.

  • Page 37: Storage And Maintenance

    The installation technician/service partner is always the first line of support in the event of problems with the installation. ZAPTEC strongly recommends that the installation technician complete the dealer course for ZAPTEC Pro before installing a ZAPTEC Pro system. In the event of any problems, see the chapter on troubleshooting before contacting us via zaptec. com/support.
  • Page 38 Installationsmanual för ZAPTEC Pro Installationsmanualen innehåller nödvändig information för säker installation och kontroll av laddstationen. ZAPTEC rekommenderar att alla som installerar våra produkter genomgår utbildningskursen för ZAPTEC laddsystem. Installatören/Servicepartnern är alltid första kontaktpunkt för teknisk support. Du hittar kontaktinformation till ZAPTECs tekniska support på...

  • Page 39: Säkerhetsanvisningar

    ! Använd endast godkända kablar och sladdar för anläggningen och installationen. ! För aldrig in främmande föremål i elfordonets laddkabel. ! Använd inte högtrycksspolning för att rengöra ZAPTEC Pro. Följ instruktionerna i avsnittet Förvaring och underhåll. ! Får inte installeras på en plats som exponeras för direkt solljus.

  • Page 40: Beskrivning Av Zaptec Pro-Systemet

    2. Beskrivning av ZAPTEC Pro-systemet Framtidsinriktad och intelligent laddlösning Unika skaleringsmöjligheter med en enda strömkrets Kombinerar kraftelektronik, inbyggd programvara som körs och strömkabel på laddstationen och en molnlösning för konfiguration, Kommunikationen mellan laddstationerna och övervakning samt avancerade algoritmer. Lösningen molnlösningen går via samma strömkabel. Denna delade är framtidssäker med programvaruuppdateringar från...

  • Page 41: Tekniska Specifikationer För Zaptec Pro

    Frontluckan på ZAPTEC Pro-enheten kan endast öppnas med hjälp av ett specialverktyg. Laddkabeln kan låsas fast permanent till laddstationen. Fasbalansering I ett system med andra ZAPTEC Pro kan laddstationen styras för att välja fas eller starta 3-fasladdning. Lastbalansering Tillsammans med andra ZAPTEC Pro kommer tillgänglig ström i installationen att fördelas mellan enheterna...

  • Page 42: Anläggning Och Installation

    ZAPTECs tekniska support; support@zaptec.com för tillägg av servicetillstånd i sin användarprofil. De kommer då att kunna lägga till nya anläggningar/installationer. Logga in på https://portal.zaptec.com. Om du vill lägga till en ny ZAPTEC Portal-anläggning/installation, går du till Anläggningar/Installationer, lägger till Anläggning/Installation och fyller i formuläret, enligt nedan: Namn: Ge anläggningen/installationen ett namn.
  • Page 43 Laddstationer skall lysa grönt när de är anslutna till nätet. Serienummer t.ex. ZPR123456 Anläggningen i ZAPTEC Portal måste representera den fysiska anläggningen på platsen. ZAPTEC Portal- anläggningen är en virtuell anläggning för att balansera last- och fasalgoritmer i laddsystemet.
  • Page 44 ZAPTEC Pro I förpackningen SmartKey– ZM000278 Användarmanual – ZM000325 Frontlock/ Frampanel – ZM000185 Unik PIN-kod för att konfigurera enheten i ZAPTEC-appen. Laddstation – ZM000437 Levereras med bakpanelen Kopplingsdosa Liten tätningshylsa (10-16mm) – ZM000180 Dept. Technical reference Created by Approved by Fredrik Ostrem 01.08.2017...
  • Page 45 Placering av laddstationen/bakpanelen Undvik montering av laddstationen på platser som exponeras för direkt solljus. Hög temperatur i enheten kommer att hämma laddeffekten. Välventilerat område. Montering och anslutning av bakpanelen. Bakpanelen skall monteras på en plan yta. Undvik att placera laddstationen nära föremål som kan förhindra 90 -130 cm att den inbyggda 4G LTE-M har...
  • Page 46 Koppla anslutningskablarna Om du utför installation på 3-fas IT-nät, rekommenderar vi att det används 4-ledarkabel i det fall en transformator skall Koppla anslutningskablarna i kopplingsdosan i enlighet installeras vid ett senare tillfälle för bättre laddprestanda. Då med det elektriska systemet på platsen. Visas i illustrationen kan den neutrala anslutningen göras i säkringsskåpet hellre nedan.
  • Page 47 Hvis du installerer på 3-fas IT-nett, anbefaler vi at det benyttes 4 leder kabel i tilfelle det installeres en transformator senere for bedre ladey- telse. Da kan den nøytrale koblingen gjøres i sikringsskapet heller enn på hver enkelt ladestasjon, slik at det blir enklere å gjøre fremtidige oppgraderinger.
  • Page 48 Isolationstestning Innan laddstationen monteras på bakpanelerna måste isolationstest på alla bakpaneler genomföras. Om detta görs när laddstationerna är monterade, kan överspänningsskyddet sättas igång och testningen misslyckas. Om en PLC-kommunikationsmodul används som kommunikationslösning, skall denna frånkopplas under isolationstestning för att undvika felaktiga isolationsresultat till följd av PLC-kommunikationsmodulens faskoppling-funktion.
  • Page 49 SmartKey*, som levererades med laddstationen och dra loss frontlocket/frampanelen. * För att ta loss frontlocket/frampanelen på en laddstation som är monterad på en ZAPTEC Column, skall du använda SmartKey Column (levererades med laddpelaren) för att komma åt laddstationen. Blindplugg - ZB100049 Fastsättning med skruv...
  • Page 50 • Se kapitlet Felsökning för mer information i det fall statusindikatorn lyser med en annan färg. Aktivera laddstationen Ladda ner ZAPTEC App från App Store/Google Play. Registrera dig som användare • och logga in. Ställ dig i närheten av den laddstation du vill konfigurera.
  • Page 51 Lägg till anläggningsägare/-ägargrupp för anläggningen. Informera samägandeföreningens/anläggningens ägare/ägargrupp om att de • måste registrera sig som användare i ZAPTEC Portal innan de kan få åtkomst till anläggningen. Gå till Behörigheter/Åtkomsttillstånd i ZAPTEC Portal, ge behörighet/åtkomsttillstånd • och lägg till användare/användarna som skall administrera anläggningen som anläggningsägare.

  • Page 52: Felsökning

    ZAPTEC Portal. Laddstationen är inte Gå in i ZAPTEC-appen. Kontrollera indikatorn för 4G-täckning via inställningarna till • online, 4G-installation laddstationen. Se till att laddstationen inte täcks av föremål som kan påverka täckningen negativt.
  • Page 53 Färg Betydelse INGET LJUS Laddstationen har inte aktiverats i ZAPTEC Portal, inte fått strömförsörjning från strömkretsen, felanslutning/felkoppling eller så har det uppstått ett produktfel. Kontrollera uppströmsskydd i strömfördelningsskåpet. Uppdateras inte under laddning. LILA Kontrollera att laddkabeln är ordentligt ansluten till laddstationen.
  • Page 54 Montera säkringslocket som i steg två och klicka fast locket på plats *Om laddstationen är monterad på en ZAPTEC Pro Column, skall du använda SmartKey Column (levererades med laddpelaren) för att komma åt laddstationen.

  • Page 55: Förvaring Och Underhåll

    8. Support och reparation Installatören/Servicepartnern är alltid första supportkontakt vid problem gällande anläggningen och installationen. ZAPTEC rekommenderar att installatören har genomgått återförsäljarkursen för ZAPTEC Pro innan ZAPTEC Pro-systemet installeras. Om det uppstår problem, se avsnittet Felsökning, innan du kontaktar oss på zaptec.com/support.
  • Page 56 ZAPTEC Charger Zaptec Charger AS Richard Johnsensgate 4 4021 Stavanger, Norway...
