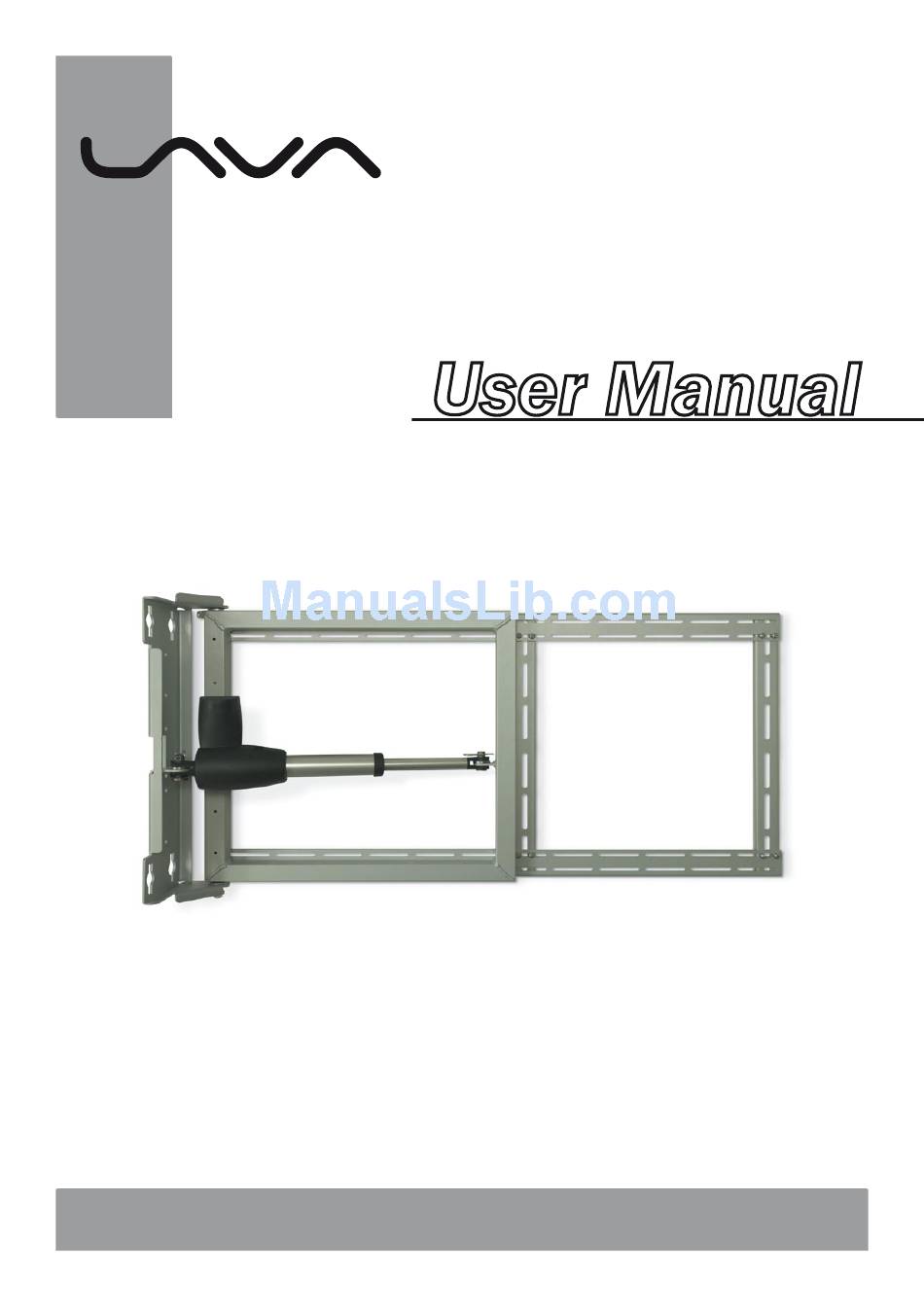

Page 1: User Manual
User Manual Remote Controlled Motorized Wallmount | 2 | LVM-601.2 LVM-601.2 MADE IN SWEDEN... - Page 2 Introduction The wall mount is a remote controlled, motorized wall mount for LCD-TV and Plasma-TV. The action is reversible, so you can install it for both left and right action and it will angle out the TV up to 90 degrees! You can also install the TV in the ceiling.
- Page 3 Assembly Before you start, make sure that you have the following tools available: Drilling machine, drills, Philips 2 Screwdriver, (Pozidrive 2 Screwdriver), water level, wrench (or 8 & 10mm fixed tool). Pay attention to electrical screwdriver may not be used when assembly the wall mount.
- Page 4 Assembly Fix the central unit and connect the actuator. Con- nect also the external IR eye and powersupply temporar- ily. Press the enclosed remote to open the mount fully. Disconnect and remove the powersupply and IR eye. Lift up the TV-wallmount package and hang it gently on the screws in the wall.
- Page 5 Installation in ceiling Fasten the upper L-profile to the frame. Insert the small spacers as the illustration shows. Make sure to use the long self tapping screws If necessary, use the smart horizontal and vertical adjust- ments to align the wall mount in level towards the ceiling. LVM-601.2 Use the screw that match the size of your TV to fix the U-profiles on the TV...
- Page 6 Operation Learning The learnable wallmount receiver is pre-programmed to operate with the late edition of Lava Chameleon and Khor series remote controls. If you do not have such TV, please use the en- closed remote (which also can be used to operate the most common functions on the above mentiond Lava models).
- Page 7 Notes | 7 | LVM-601.2 English MADE IN SWEDEN...
- Page 8 Beskrivning LVM-601.2 är ett fjärrstyrt motoriserat väggfäste till Plasma eller LCD-TV. Man kan montera det för antingen vänster eller höger funktion. Fästet kan fälla ut TV-n upp till 90 grader ut från väggen. Apparaten kan även monteras i taket. Fästet passar flesta storlekar av TV, allt från 26 upp till 50 tum. (Max vikt på TV vid väggmontering är 50kg, vid takmontering 13kg) Vesa standard på...
- Page 9 Montering Innan du börjar, se till att du har följande verktyg tillgängliga: Borrmaskin, borr, Philips 2 mejsel, (Pozidrive 2 mejsel), vattenpass, 8 och 10mm ring- nyckel, (skiftnyckel). Observera att elektrisk skruvdragare inte får användas vid monte- ring av detaljerna till fästet. Fästet med en TV monterad är tungt så...
- Page 10 Montering Montera styrenheten och koppla in motorn. Anslut tillfälligt även spänningsdelen och IR ögat. Använd den bifogade fjärrkontrollen och öppna upp fästet fullt. Koppla ur och ta bort spänningsdelen och IR ögat. Lyft och häng försiktigt upp apparaten/fästet på skruvarna som sit- ter i väggen.
- Page 11 Montering i tak Skruva fast den övre L-profilen och de tunna distanserna med de långa självgängande skru- varna som bilden visar. Om apparaten hänger snett, justera upp den den med skru- varna som bilderna visar. LVM-601.2 Ta fram de skruvar som passar i din TV från påsen och montera U-profilerna på...
- Page 12 Användning Programmering Den lärbara mottagaren är förprogrammerad att fungera ihop med den senaste versionen av Lava’s Khor och Chameleon fjärrkontroller. Har du en annan TV kan du lära mottagaren kom- mando från en valfri fjärrkontroll. (Du kan så klart även använda den bifogade kontrollen). Så här går programmeringen till: 1.
- Page 13 Egna noteringar | 13 | LVM-601.2 Svenska MADE IN SWEDEN...
- Page 14 0-90° Maximum 50 kg Mount on wall Maximum 13 kg Mount on ceiling © www.lava-electronics.com Partnumber: 10904-6...
