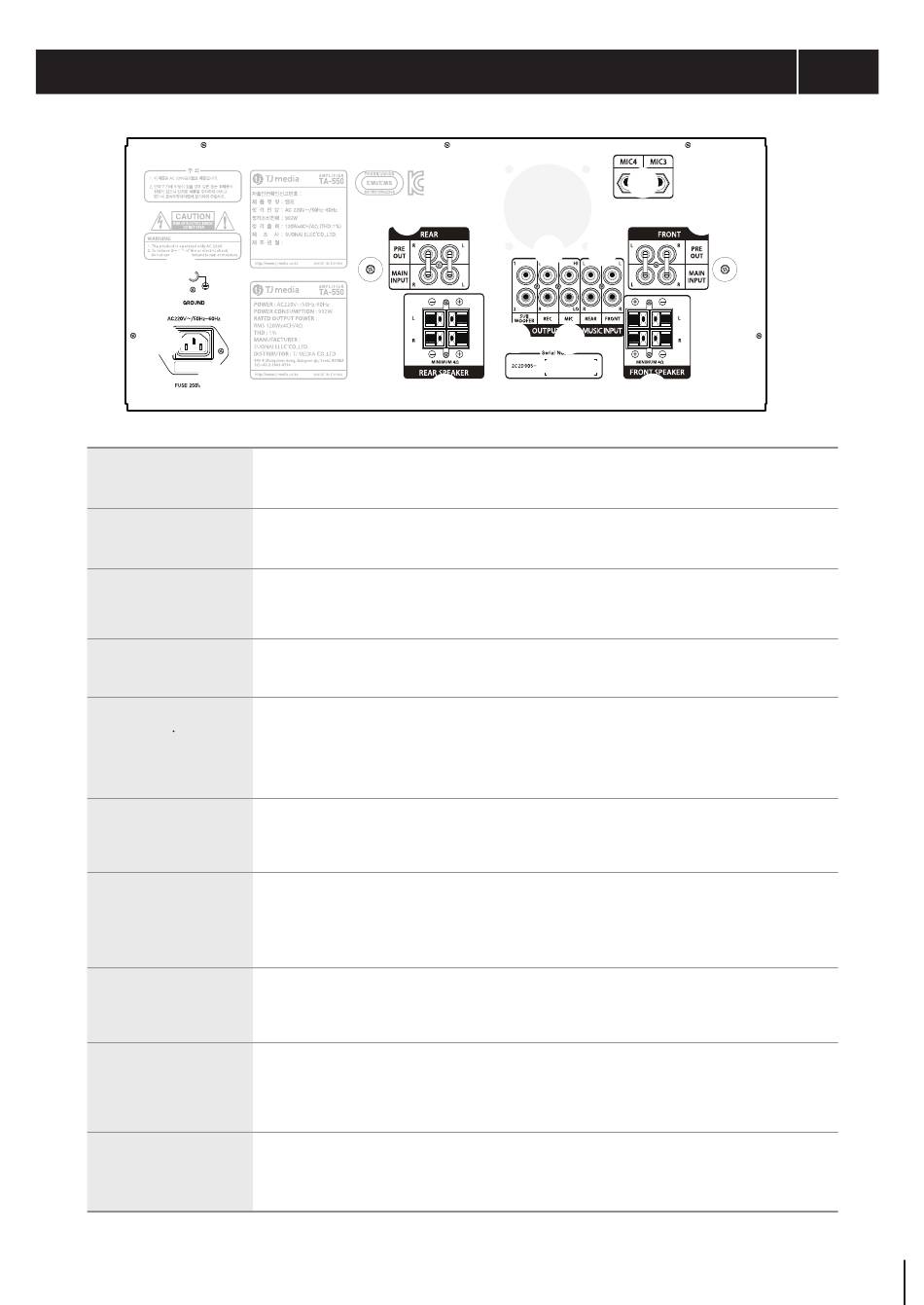

1. 전원 소켓
AC CORD를 이용하여 교류 220V를 연결합니다.
2. 휴즈홀다
AC 250V/T8A휴즈를 사용합니다. (FUSE BOX안에 예비용이 장착되어 있습니다.)
3. GROUND
앰프 설치시 감전 사고를 방지하기 위하여 지면 접지 후 사용합니다.
(접지단자)
4. MIC IN
MIC 3/4의 플러그를 연결합니다.
5. FRONT REAR
파워앰프 또는 컨트롤앰프로 분리하여 사용시 플러그를 제거하고 사용합니다.
MAIN INPUT/
PRE OUT
6. SUB WOOFER
별도의 서브우퍼앰프 또는 액티브서브우퍼와 연결시 사용합니다.
앰프에서 출력되는 모든 소리를 외부기기(DECK)를 이용하여 녹음할 때 사용하는 단자입니다.
7. REC
LINE : 본 기기의 합성된 전체 출력을 SUB Woofer 앰프나 다른 앰프의 입력단으로 보낼 수 있습니다.
8. MIC
MIC소리가 출력되는 단자로 반주기의 점수 입력단자와 연결합니다.
외부기기(반주기)의 음성출력단자를 연결하는 단자입니다.
9. MUSIC INPUT
연결시 앰프,외부기기의 단자 색상과 연결 코드의 색상이 같은 것끼리 연결합니다.
스피커를 연결하는 단자입니다.
10. SPK TERMINAL
(주의:4개의 스피커를 연결할 경우에는 스피커의 임피던스가 8ohm이하를 사용하지 마십시요.)
