Page 1: Table Of Contents
EFIC120-SS-SC ICE MAKER Introduction................Important Safety Information..........Safety Instructions..............4 Description of Parts............... Before First Use............... Using Your Ice Maker............. Care and Cleaning..............Automatic Self-Cleaning Program........8 Troubleshooting Guide............Product Specifications............Limited Warranty..............USA CANADA 1-800-... -
Page 2: Introduction
INTRODUCTION When you unpack your ice maker, you may find a small amount of water inside. Your unit is brand new. Any water you may find is from the standard quality control testing that all of our ice makers undergo as part of the manufacturing process. -
Page 3: Important Safety Information
IMPORTANT SAFETY INFORMATION Safety Instructions WARNING • DO NOT store or use gasoline, or other flammable liquids in the vicinity Please read all instructions before using of this or any other appliance. Read this appliance. product labels for warnings regarding flammability and other hazards. -
Page 4: Safety Instructions
SAFETY INSTRUCTIONS This appliance must be plugged into at least a 15 AMP 110-115 VOLT 60 Hz GROUNDED OUTLET. This appliance must be grounded. It is equipped with a 3-wire cord having a grounding plug. The plug must be plugged into an outlet that is properly installed and grounded. -
Page 5: Description Of Parts
DESCRIPTION OF PARTS CLEAN 1. Cover 2. Control Panel a. Add Water Indicator Light b. Ice Full Indicator Light c. Power Indicator Light d. On/O Button e. ‘S ’ Small Ice Size Indicator Light f. ‘L’ Large Ice Size Indicator Light g. -
Page 6: Before First Use
BEFORE FIRST USE This portable ice maker uses a fully automatic control system, with an advanced microcomputer for easy and convenient ice making. Making ice is simple and fast. Just add water, plug into an outlet, and press the ON button. You can select one of the two ice cube sizes with the touch of a button. -
Page 7: Using Your Ice Maker
USING YOUR ICE MAKER Ensure that the Drain Plug underneath the front of the unit is closed and the Water Tube Screen is in place. Plug the Ice Maker into the wall outlet and the green power indicator light will blink (approximately every 5 seconds). Open the Cover and remove the Ice Basket. -
Page 8: Care And Cleaning
CARE AND CLEANING Stop the Ice Making Cycle by pressing the Power Button and the green LED light will go out. Unplug the Ice Maker from the wall outlet. Allow the unit to warm up to room temperature. If the Water Tray is not in the vertical position behind the Evaporator Fingers, gently push the Water Tray back so that all water drains into the Water Reservoir. -
Page 9: Troubleshooting Guide
TROUBLESHOOTING GUIDE PROBLEM POSSIBLE CAUSES SOLUTION “ADD WATER” Low water level or lack Add water and the indicator light turns on. of water. ice maker will operate automatically. Check that the plug is There is no indication Disconnection of plug. plugged into the electrical on the control panel. - Page 10 TROUBLESHOOTING GUIDE Plug the unit into a standard 110/120 Volt, Power is not being 60 Hertz power source. The unit does not supplied to the unit. Please run the ice maker operate. The ambient temperature in temperatures below or the water temperature 90°F and/or pour colder is too high.
-
Page 11: Product Specifications
PRODUCT SPECIFICATIONS Input Voltage: 115V 60Hz Power Consumption: 90-120 W Daily Ice Output: 12 KGS/24H Ice-Making Amount Per Time: 9 PCS Refrigerant: R600a Dimensions Product Depth (IN.) 14.1 Product Height (IN.) 12.9 Product Width (IN.) 9.5... -
Page 12: Limited Warranty
LIMITED WARRANTY To make a warranty claim, do not return this product to the store. 1 Year warranty This product is warranted to be free from defects in material and workmanship for a period of one (1) year from the date of original purchase. During this period, your exclusive remedy is repair or replacement of this product or component found to be defective, at our option;... - Page 13 FRIGIDAIRE is a pending or registered trademark of Electrolux Home Products Inc. and used under a license from Electrolux Home Products, Inc.
- Page 14 EFIC120-SS-SC APPAREIL À GLAÇON Consignes de Sécurité Importantes......Instructions de Sécurité........... Description des Pieces............Avant le Premier Usage............ Mode D’emploi..............Nettoyage et Entretien............. Fonction de Nettoyage Au.tomatique......8 Problèmes et Solutions............. Spécifications du Produit..........Carte de Garantie............... USA CANADA 1-800-...
-
Page 15: Consignes De Sécurité Importantes
CONSIGNES DE SÉCURITÉ IMPORTANTES Lorsqu’on utilise un appareil électrique, il faut toujours respecter certaines règles de sécurité fondamentales, notamment les suivantes Lire toutes les instructions. Ne pas toucher aux surfaces chaudes. Utiliser les poignées ou les boutons. Pour éviter le risque de secousses électriques, ne pas immerger le cordon, la fiche ou l’appareil dans l’eau ou tout autre liquide. - Page 16 CONSIGNES DE SÉCURITÉ IMPORTANTES DANGER – Risque de feu ou d'explosion. Fluide frigorigène inflammable utilisé. Pour être réparé uniquement par le personnel de service formé. Ne pas percer le tube de réfrigérant. ATTENTION – Risque d'incendie ou d'explosion. Fluide frigorigène inflammable utilisé.
-
Page 17: Instructions De Sécurité
INSTRUCTIONS DE SÉCURITÉ Cet appareil doit être branché à une PRISE MISE À TERRE d’au moins 15 AMP 115 VOLT 60 Hz. Cet appareil doit être mis à terre. Il est muni d’un câble d’alimentation à 3 fils avec une fiche mise à terre. La fiche doit être branchée à une prise installée et mise à... -
Page 18: Description Des Pieces
DESCRIPTION DES PIECES CLEAN 1. Couvercle 2. Tableau des commandes a. voyant "Add Water" b. voyant "Ice Full" c. Voyant lumineux "en circuit" d. Interrupteur e. "S" voyant pour le format "petit" f. "L" voyant pour le format "grand" g. Bouton "Select" - pour choisir la grosseur du glaçon 3. -
Page 19: Avant Le Premier Usage
AVANT LE PREMIER USAGE Cette machine à glaçons portable utilise un système de contrôle entièrement automatique avec une technique de pointe pour une fabrication de glaçons facile et pratique. Faire des glaçons est simple et rapide. Ajoutez de l’eau, branchez et appuyez sur le bouton ON. Le voyant lumineux a chera la minuterie pour fabriquer 12 glaçons de la taille choisie. -
Page 20: Mode D'emploi
MODE D’EMPLOI S'assurer que l'obturateur de vidange, situé sous le devant de l'appareil soit fermé et que le filtre du tuyau d'alimentation soit bien installé. Brancher l’appareil dans la prise murale : le voyant lumineux vert clignote (environ toutes les 5 secondes). Ouvrir le couvercle et retirer le panier à... -
Page 21: Nettoyage Et Entretien
NETTOYAGE ET ENTRETIEN Arrêter le cycle de fabrication en appuyant sur le bouton de mise en marche et le voyant vert DEL s'éteint. Débrancher l’appareil de la prise murale. Laisser l’appareil revenir à la température ambiante. Si le plateau ne se trouve pas en position verticale derrière les bandes de l’éva porateur, le replacer doucement pour que l’eau se déverse dans le réservoir. -
Page 22: Problèmes Et Solutions
PROBLÈMES ET SOLUTIONS PROBLÈME CAUSES POSSIBLES SOLUTION Il n’y a pas d’eau dans Ajoutez de l’eau et la Le voyant lumineux le réservoir d’eau ou le machine se mettra en a che “PAS D’EAU” niveau d’eau est trop bas. marche automatiquement. Vérifiez que l’appareil est Il n’y a pas d’indication L’appareil n’est pas... - Page 23 PROBLÈMES ET SOLUTIONS Branchez l’appareil dans une prise standard L’appareil ne reçoit pas 110/120 V, 60 Hz. Faites L’appareil ne de courant. La fonctionner la machine à fonctionne pas. température ambiante glaçons à moins de 32°C ou la température de et/ou mettez de l’eau plus l’eau est trop élevée.
-
Page 24: Spécifications Du Produit
SPÉCIFICATIONS DU PRODUIT Tension D'entrée: 115V 60Hz Consommation Électrique: 90-120 W Débit Quotidien de Glace: 12 KGS / 24H Quantité de Marquage de Glace Par Temps: 9 Pièces Réfrigérant: R600a Dimensions Profondeur du Produit (EN.) 14,1 Hauteur du Produit (EN) 12,9 ... -
Page 25: Carte De Garantie
CARTE DE GARANTIE Pour faire une demande de garantie, ne retournez pas ce produit au magasin. Veuillez envoyer un courriel électronique à support@curtiscs.com ou appeler le 1-800-968-9853. 1 ans de garantie Ce produit est garanti contre tout défaut de matériel et de fabrication pendant une période de un (1) ans à... - Page 26 Notre maison est votre maison. Visitez-nous si vous besoin d'aide pour l'une de ces choses: soutien du propriétaire un service FRIGIDAIRE est une marque déposée ou en instance d'Electrolux Home Products Inc. Et utilisée sous licence d'Electrolux Home Products, Inc.
Need help?
Do you have a question about the EFIC120-SS-SC and is the answer not in the manual?
Questions and answers
my unit will make ice but shuts down quickly because the **** isn't working.
The Frigidaire EFIC120-SS-SC ice maker may shut down quickly after making ice due to the ice basket being full, triggering the "Ice Full" indicator. Removing ice from the storage basket will allow the unit to continue operating. Additionally, if there is a blockage in the ice pusher, turning off the unit, letting the ice melt, and restarting may resolve the issue.
This answer is automatically generated
How do you get inside the unit to clean out the ice cube tray that moves. There is all sorts of buildup in there.
To clean the ice cube tray inside the Frigidaire EFIC120-SS-SC unit:
1. Stop the ice-making cycle by pressing the Power Button; the green LED light will go out.
2. Unplug the unit from the wall outlet.
3. Allow the Ice Maker to reach room temperature.
4. If the Water Tray is not in the vertical position behind the Evaporator Fingers, gently push it back so that all water drains into the Water Reservoir.
5. Open the Drain Plug to remove excess water.
6. Remove the Ice Basket.
7. Remove the Water Tube Screen and rinse it under running water.
8. Clean the interior with a soft cloth dampened in warm water and vinegar, then rinse with a clean damp cloth.
9. Replace the Drain Plug and Water Tube Screen.
10. Wash the Ice Basket and Ice Scoop in warm soapy water, rinse, and dry.
This answer is automatically generated
Where is the filter that needs to be cleaned if clogged? Mine machine turns on, but says it needs water & the reservoir is full.
The filter that needs to be cleaned if clogged is located at the bottom of the water reservoir. It should be removed and rinsed under running water regularly.
This answer is automatically generated

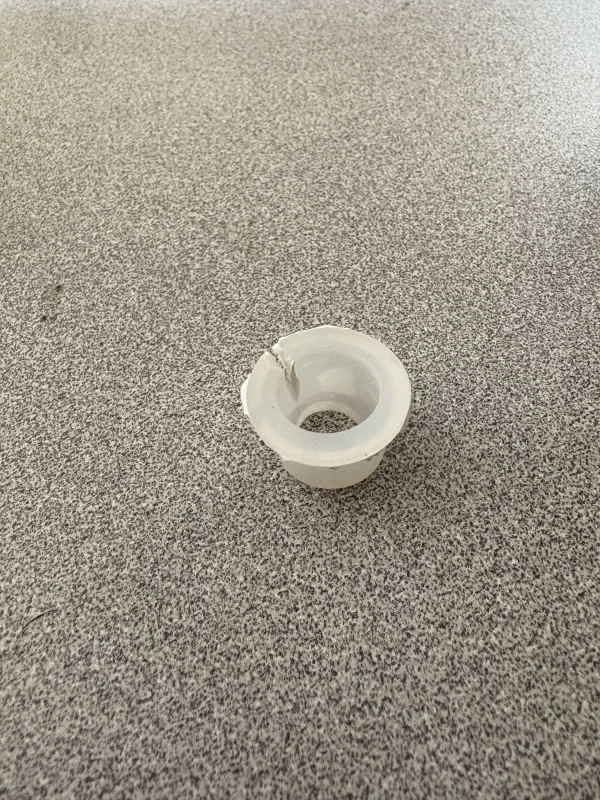

I have a leak underneath the icemaker. The issue is a torn seal where the water pump is attached. It's a white, silicone grommet looking seal. Do you have a part number or info as to where I can get a replacement?
Do I use vinegar in the cleaning cycle
