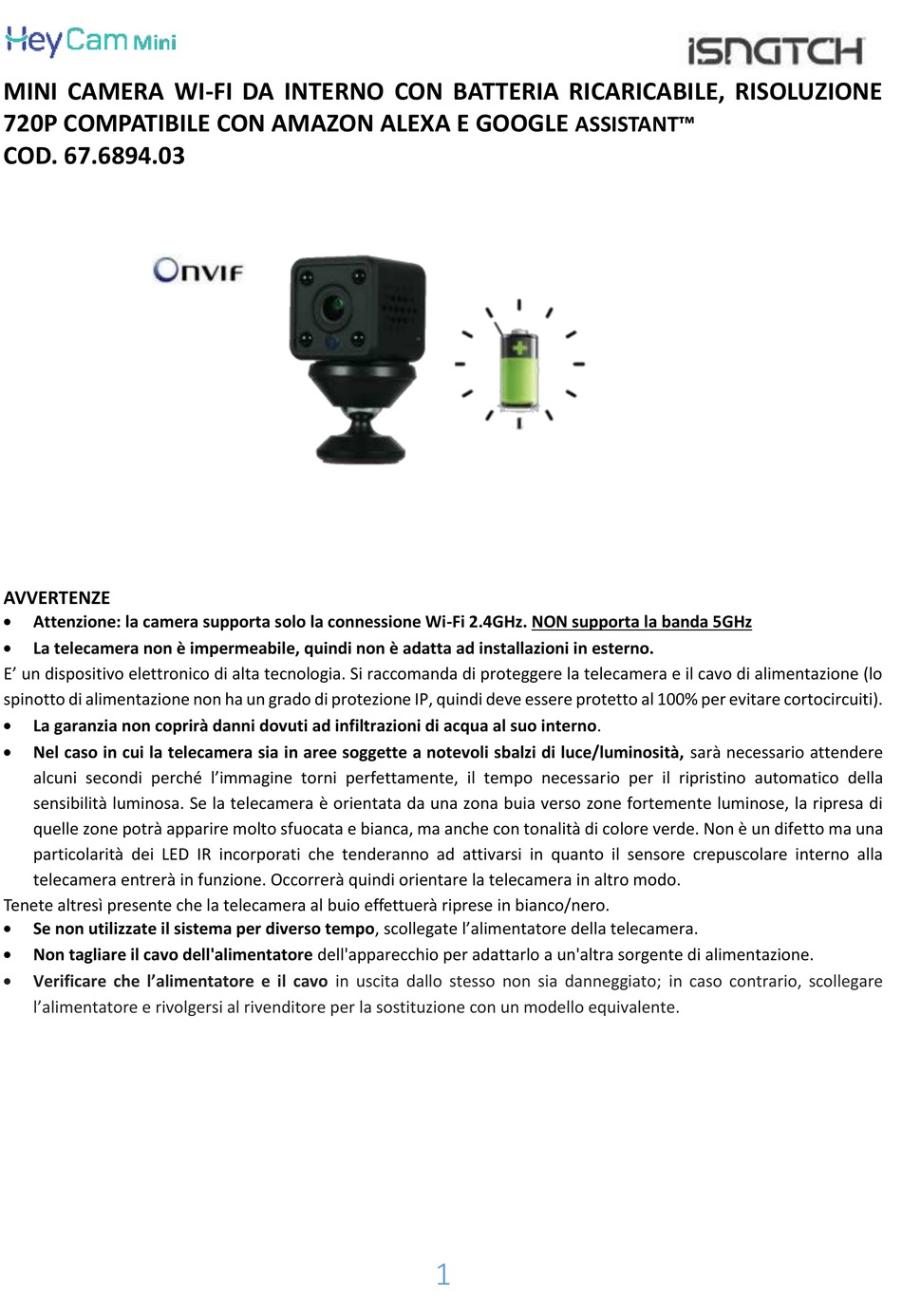

MINI CAMERA WI-FI DA INTERNO CON BATTERIA RICARICABILE, RISOLUZIONE
720P COMPATIBILE CON AMAZON ALEXA E GOOGLE
COD. 67.6894.03
AVVERTENZE
Attenzione: la camera supporta solo la connessione Wi-Fi 2.4GHz. NON supporta la banda 5GHz
La telecamera non è impermeabile, quindi non è adatta ad installazioni in esterno.
E' un dispositivo elettronico di alta tecnologia. Si raccomanda di proteggere la telecamera e il cavo di alimentazione (lo
spinotto di alimentazione non ha un grado di protezione IP, quindi deve essere protetto al 100% per evitare cortocircuiti).
La garanzia non coprirà danni dovuti ad infiltrazioni di acqua al suo interno.
Nel caso in cui la telecamera sia in aree soggette a notevoli sbalzi di luce/luminosità, sarà necessario attendere
alcuni secondi perché l'immagine torni perfettamente, il tempo necessario per il ripristino automatico della
sensibilità luminosa. Se la telecamera è orientata da una zona buia verso zone fortemente luminose, la ripresa di
quelle zone potrà apparire molto sfuocata e bianca, ma anche con tonalità di colore verde. Non è un difetto ma una
particolarità dei LED IR incorporati che tenderanno ad attivarsi in quanto il sensore crepuscolare interno alla
telecamera entrerà in funzione. Occorrerà quindi orientare la telecamera in altro modo.
Tenete altresì presente che la telecamera al buio effettuerà riprese in bianco/nero.
Se non utilizzate il sistema per diverso tempo, scollegate l'alimentatore della telecamera.
Non tagliare il cavo dell'alimentatore dell'apparecchio per adattarlo a un'altra sorgente di alimentazione.
Verificare che l'alimentatore e il cavo in uscita dallo stesso non sia danneggiato; in caso contrario, scollegare
l'alimentatore e rivolgersi al rivenditore per la sostituzione con un modello equivalente.
ASSISTANT™
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Hey Cam Mini and is the answer not in the manual?

Questions and answers

Summary of Contents for iSNATCH Hey Cam Mini

  • Page 1 MINI CAMERA WI-FI DA INTERNO CON BATTERIA RICARICABILE, RISOLUZIONE 720P COMPATIBILE CON AMAZON ALEXA E GOOGLE ASSISTANT™ COD. 67.6894.03 AVVERTENZE  Attenzione: la camera supporta solo la connessione Wi-Fi 2.4GHz. NON supporta la banda 5GHz  La telecamera non è impermeabile, quindi non è adatta ad installazioni in esterno. E’...
  • Page 2: Descrizione Del Prodotto

    DESCRIZIONE DEL PRODOTTO INSERIMENTO MICRO SD CARD Per effettuare le registrazioni, la camera necessita di una Micro SD Card (max. 64GB) da inserire al suo interno. Si prega di inserirla a camera spenta e dopo aver aggiunto la camera all’app, si prega di accedere alle impostazioni della telecamera per resettare l’SD ed impostare la modalità...
  • Page 3 Creare un nuovo account, selezionare (+39 Italia), immettere la mail e finalizzare la registrazione seguendo le indicazioni fornite dall’app. Prima di procedere, connettere il proprio smartphone al modem Wi-Fi 2.4GHz a cui si vorrà connettere la telecamera. Attenzione: il dispositivo NON supporta la banda 5GHz. Avviare l’app e seguire i passaggi indicati:...
  • Page 4 Nota 1: Il QR code generato deve essere posizionato di fronte la telecamera a circa 15-20 cm di distanza per consentirne la scansione. La telecamera emetterà un beep di conferma a connessione avvenuta. Nota 2: è possibile effettuare le registrazioni su Cloud attivando l’abbonamento a pagamento. NOTIFICHE PUSH SU EVENTO MOTION Accedendo alle impostazioni della telecamera è...
  • Page 5 Dalla schermata dei comandi, è possibile accedere alle registrazioni selezionando semplicemente la data di interesse dal calendario. Per navigare all’interno della giornata, basta muovere lo slider temporale delle ore. Nota: i files delle registrazioni hanno estensione .MEDIA e sono visualizzabili da app. CONDIVISIONE TELECAMERA È...
  • Page 6: Ripristino Impostazioni Di Fabbrica

    RIPRISTINO IMPOSTAZIONI DI FABBRICA Per effettuare il reset alle impostazioni di fabbrica, occorre eliminare la telecamera dall’app accedendo alle impostazioni di quest’ultima (tasto menù in alto a destra). Effettuato un riavvio automatico della camera, il led di segnalazione blu lampeggerà velocemente in attesa di associazione.
  • Page 7 ASSOCIAZIONE TELECAMERA CON AMAZON ALEXA Accedere alle skill di alexa, cercare HeySmart e connettere il proprio account. Una volta stabilita la connessione, chiedere ad Alexa di cercare i dispositivi. Una volta appresa, puoi chiedere: “Alexa, mostrami <Nome Telecamera>”...
  • Page 8 ASSOCIAZIONE TELECAMERA CON GOOGLE HOME™ Accedere all’app Google Home™, cercare HeySmart e connettere il proprio account Una volta appresa, puoi chiedere: “Ehi Google, mostrami <Nome Telecamera>” Importante: La visualizzazione della telecamera necessita di supporti con monitor (es. Amazon Echo spot oppure Google Nest Hub).
  • Page 9 4. Sul lato destro possiamo vedere l’indirizzo IP della camera. Se necessario, modificare i parametri di rete. 5. Inserire nome Utente e Password (admin, admin) 6. Confermare le modifiche apportate con Setting In questo modo possiamo rilevare l’IP e la porta web utilizzata dalla camera che serviranno per connetterla da Pc, tramite Browser, in rete locale.
  • Page 10: Batteria Integrata

    Dopo aver installato il componente OCX (oPlayer.ocx), riavviare il browser, ricontattare l’IP della camera ed accedere inserendo nome utente e password. Se il browser in uso fosse Chrome o Firefox, selezionare la seconda riga/opzione; in questo caso non servirebbe scaricare OCX. PARAMETRI AVANZATI Porta: 8080 ONVIF...
  • Page 11: Caratteristiche Tecniche

    CARATTERISTICHE TECNICHE Tipo sensore CMOS 1/4” 1MPx 0 lux IR ON) Min. illuminazione Day&Night ICR meccanico Illuminatore IR e portata 4 Led IR invisibili, portata 5:10m Ottica 2,8mm F1.2 Angolo di visuale 120° Compressione H264 / MJPEG Risoluzione Dual Stream Stream 1: 1280*960@25fps Stream 2: 640*480@15fps Microfono Integrato...
  • Page 12: Dichiarazione Di Conformita

    La ditta KON.EL.CO. S.p.A. (P.za Don Mapelli, 75, 20099 Sesto San Giovanni MI) in qualità di produttore, dichiara sotto la propria responsabilità, che il prodotto Marchio ISNATCH Tipo: MINI TELECAMERA Wi-Fi DA INTERNI; Mod. HEYCAM Mini Cod.67.6894.03, a cui fa riferimento questo manuale, è operante con i seguenti parametri: Frequenza operativa: 2.412-2.472 MHz;...
  • Page 13 HD 720P IP WI-FI 2.4GHZ INDOOR CAMERA WITH RECHARGEABLE BATTERY, COMPATIBLE WITH AMAZON ALEXA AND GOOGLE ASSISTANT™ REF. 67.6894.03 WARNINGS • Attention: the camera supports only 2.4 GHz Wi-Fi connection. It does NOT support 5GHz band • The camera is not waterproof, so it is not suitable for outdoor installations. It is an electronic device. It is recommended to protect the camera and the power cable (the power plug does not have an IP protection rating, so it must be 100% protected to avoid short circuits).
  • Page 14: Microsd Card

    DESCRIPTION MICRO SD CARD To make the recordings, please put the micro SD card (max. 64GB) into the camera when it is in off. After adding the camera to the mobile app, please access to the settings to reset the SD and set the recording mode (24h or in case of motion alarm).
  • Page 15 At the end of the registration, you can make the login (mail / password). Please, make sure to connect your smartphone to the 2.4 GHz Wi-Fi modem to which you want to connect the camera. Note 1: The QR code must be placed in front of the camera at a distance of 15-20 cm. The camera will issue a confirmation...
  • Page 16 beep once connection has been made. Note 2: Cloud Storage is not free. PUSH ON MOTION ALARM In the camera settings is possible to enable the motion detection. When the camera triggers, you will receive a push notification. In addition, on the app, you can view all notifications with related snapshots . SD MEMORY CARD SETTINGS AND RECORDING ACCESS By accessing the camera settings, you can check the capacity of the inserted micro SD card, recording mode (continuous or on motion event), format it.
  • Page 17 CAMERA SHARING You can share to the camera with another user who has registered on the HEYSmart app. To do this, just access the camera settings (menu button at the top right), click on Share Device and enter the email of the second registered account.
  • Page 18 ASSOCIATION WITH AMAZON ALEXA Access the skills from the alexa app, search HeySmart and connect your account. Once the connection is established, ask Alexa to search all devices to add them. Once learned, you can ask: "Alexa, show me <Camera Name>"...
  • Page 19 ASSOCIATION WITH GOOGLE HOME™ Make the Log in to the Google Home™ app, search HeySmart and connect your account. Once learned, you can ask: "Hey Google, show me <Camera Name>" Important: The camera display requires monitor supports (eg Amazon Echo spot or Google Nest Hub). PC CONNECTION: FIND A NETWORK CAMERA WITH WiSEE TOOL.EXE The camera has the DHCP function active, this means that it has no IP address.
  • Page 20: Advanced Parameters

    Input in the Web Browser (IE, Chrome, Mozilla Firefox) this: http://ip_address:9527 , enter the default User name and Password (admin, admin) and Select OK/Login. Internet Explorer Chrome o Firefox On the following page, select one of the available options: Select to launch Internet Explorer. Requires installation of OCX Select to launch Chrome or Firefox Not available...
  • Page 21: Technical Features

    Spare battery cod. 67.3794.04 (only for qualified technical personnel TECHNICAL FEATURES Sensor Type CMOS 1/4” 1MPx 0 lux(IR ON) Min. illum. Day&Night ICR meccanico 4 Led IR invisibili, portata 5:10m Optical 2,8mm F1.2 Angle view 120° Compression H264 / MJPEG Dual Stream Resolution Stream 1: 1280*960@25fps Stream 2: 640*480@15fps Microphone...
  • Page 22: Declaration Of Conformity

    KON.EL.CO. S.p.A. Company (P.za Don Mapelli, 75, 20099 Sesto San Giovanni, MI) as manufacturer, declares under its own responsibility that the product Brand ISNATCH Type: WI-FI INDOOR MINI CAMERA Mod. HEY CAM Cod. 67.6894.03, is operative with Working Frequency 2.412-2.472MHz; Max E.I.R.P. POWER: 15,42dBm;...
