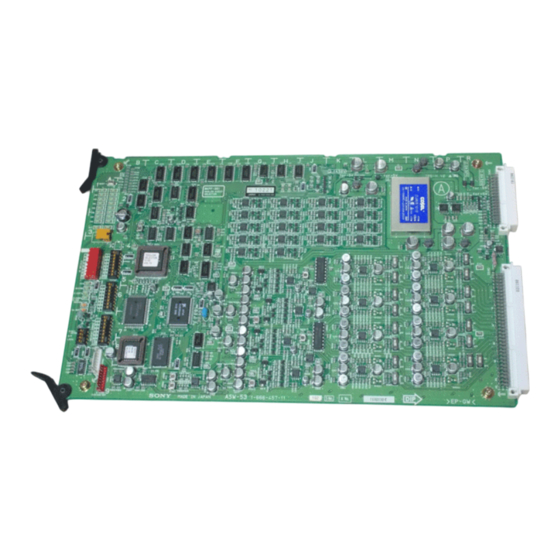

DIGITAL VIDEO SELECTOR BOARD
BKPF-300
ANALOG VIDEO SELECTOR BOARD
BKPF-301
DIGITAL AUDIO SELECTOR BOARD
BKPF-350
ANALOG AUDIO SELECTOR BOARD
BKPF-351
電気製品は、安全のための注意事項を守らないと、火災
警告
や人身事故になることがあります。
このオペレーションマニュアルには、 事故を防ぐための重要な注意事項と製
品の取り扱いかたを示してあります。 このオペレーションマニュアルをよく
お読みのうえ、 製品を安全にお使いください。 お読みになったあとは、 いつ
でも見られるところに必ず保管してください。
本機をあやまって装着すると、 火災・感電やその他の事故により、 けがをし
たり周辺の物品に損害を与えたりすることがあります。 危険を避けるため、
装着はサービストレーニングを受けた技術者にご依頼ください。
本機を装着する技術者へ
装着のしかたは、 デジタルビデオインターフェースユニットに付属のマニュ
アルをご覧ください。
OPERATION MANUAL
1st Edition
Serial No. 10001 and Higher
[Japanese/English]

Advertisement

Table of Contents
loading

Summary of Contents for Sony BKPF-300

  • Page 1 DIGITAL VIDEO SELECTOR BOARD BKPF-300 ANALOG VIDEO SELECTOR BOARD BKPF-301 DIGITAL AUDIO SELECTOR BOARD BKPF-350 ANALOG AUDIO SELECTOR BOARD BKPF-351 電気製品は、安全のための注意事項を守らないと、火災 警告 や人身事故になることがあります。 このオペレーションマニュアルには、 事故を防ぐための重要な注意事項と製 品の取り扱いかたを示してあります。 このオペレーションマニュアルをよく お読みのうえ、 製品を安全にお使いください。 お読みになったあとは、 いつ でも見られるところに必ず保管してください。 本機をあやまって装着すると、 火災・感電やその他の事故により、 けがをし たり周辺の物品に損害を与えたりすることがあります。 危険を避けるため、 装着はサービストレーニングを受けた技術者にご依頼ください。 本機を装着する技術者へ 装着のしかたは、 デジタルビデオインターフェースユニットに付属のマニュ...
  • Page 2 安全のために ソニー製品は安全に十分に配慮して設計されています。 しかし電気製品は、 警告表示の意味 安全のための注意事項を守らないと、 火災や感電などにより死亡や大けがな このオペレーションマニュアル ど人身事故につながることがあり、危険です。 および製品では、次のような表 事故を防ぐために次のことを必ずお守りください。 示をしています。表示の内容を よく理解してから本文をお読み 安全のための注意事項を守る ください。 2 (J)〜3 (J)ページの注意事項をよくお読みください。 警告 この 「安全のために」 は、 ビデオインターフェースユニットまたはその関連 機器に関する安全上の注意事項を記載しています。 この表示の注意事項を守らない と、火災や感電などにより死亡 オプションユニットの装着について や大けがなど人身事故につなが ることがあります。 危険を避けるために、 オプションユニットの装着はサービストレーニングを 受けた技術者、 もしくはソニーのサービス担当者または営業担当者にご依頼 注意 ください。 この表示の注意事項を守らない 定期点検を実施する と、感電やその他の事故により けがをしたり周辺の物品に損害 長期間安全に使用していただくために、 定期点検を実施することをおすすめ を与えたりすることがあります。 します。 点検の内容や費用については、 ソニーのサービス担当者または営業 担当者にご相談ください。...
  • Page 3: Table Of Contents

    特長と制御システム ......................5 (J) S-BUS制御システムの特長 ..................... 6 (J) 構成例 ..........................6 (J) マトリックス方式による信号の切り換え ..............7 (J) カスケード接続による入力の拡張 ................. 7 (J) 8 (J) 各部の名称と働き ......................BKPF-300コネクターパネル ................... 8 (J) BKPF-301コネクターパネル ................... 8 (J) BKPF-350コネクターパネル ................... 9 (J) BKPF-351コネクターパネル ................... 9 (J) 10 (J) 仕様 ..........................BKPF-300 ........................10 (J) BKPF-301 ........................10 (J) BKPF-350 ........................
  • Page 4 下記の注意を守らないと、 警告 火災 感電 死亡 大けが や により や につながることがあります。 火災 感電 外装を外さない、改造しない 外装を外したり、改造したりすると、感電の原因となります。 内部の調整や設定および点検を行う必要がある場合は、 必ずサービストレー 分解禁止 ニングを受けた技術者にご依頼ください。 内部に水や異物を入れない 水や異物が入ると火災や感電の原因となります。 万一、 水や異物が入ったときは、 すぐに電源を切り、 電源コードや接続コー 禁止 ドを抜いて、 ソニーのサービス担当者または営業担当者にご相談ください。 指定の電源コードを使用する 指定以外の電源コードを使用すると、火災や感電の原因となります。 他の電源コードを使用する場合は、 ソニーのサービス担当者または営業担当 強制 者にご相談ください。 電源コードを傷つけない 電源コードを傷つけると、火災や感電の原因となります。 ・ 電源コードを加工したり、傷つけたりしない。 禁止 ・ 重いものをのせたり、引っ張ったりしない。 ・...
  • Page 5 下記の注意を守らないと、 注意 けが 損害 をしたり周辺の物品に を与えることがあります。 通風孔をふさがない 通風孔をふさぐと内部に熱がこもり、 火災や故障の原因となることがありま す。風通しをよくするために次の項目をお守りください。 禁止 • 壁から 10 cm 以上離して設置する。 • 密閉された狭い場所に押し込めない。 • 毛足の長い敷物(じゅうたん・布団など)の上に設置しない。 • 布などで包まない。 • あお向けや横倒し、逆さまにしない。 安定した場所に設置する ぐらついた台の上や傾いたところなどに設置すると、 製品が落下してけがの 原因となることがあります。 強制 安全アースを接続する 安全アースを接続しないと、 感電の原因となることがあります。 次の方法で アースを接続してください。 アース線を • 電源コンセントが 3 極の場合 接続せよ 付属または別売りの電源コードセット (1-575-181-11) を使用することで安 全アースが接続されます。...
  • Page 6: ルーティングスイッチャーシステムのマニュアル構成

    ルーティングスイッチャーシステムのマニュアル構成 ルーテ ィ ングスイ ッチャーシステムには、 以下のマニュアルが用意 プロトコルマニュアル (別売り) されています。 目的に合わせて、 または本書の指示にしたがって 本機を制御するためのプロ ト コルに関する情報を提供します。 ご覧く ださい。 本機がサポー ト可能なプロ ト コルに対し、 次のマニュアルが用意さ れています。 プロ ト コルマニュアルについては、 お買い上げいただ オペレーションマニュアル(本書、付属) いた機器の販売担当者にお問い合わせく ださい。 ルーテ ィ ングスイ ッチャーの簡単な概要、 各部の名称、 仕様などの S-BUSリモー ト用ター ミ ナル制御プロ ト コル :  S-BUS PROTOCOL 情報を提供します。...
  • Page 7: 特長と制御システム

    力信号をマ ト リ ッ クス方式で切り換え、 BKPF-351は1系統、 その他 の基板は2系統の出力ライ ンに出力するルーテ ィ ングスイ ッチャーで 構造および電源電圧は、デジタルビデオイ ンターフェースユニッ ト す。 BKPF-300、 BKPF-301、 BKPF-350は、 内部スイ ッチの設定で、 PFV-D300用に企画された他の基板とすべて共通です。 これらの 2 系統の8×1 のシステムと して使う こ と もでき ます。 BKPF-300はデ 基板は、 各イ ンターフェースユニッ ト に任意の組み合わせで装着し ジタルビデオ信号、 BKPF-301はアナログビデオ信号、 BKPF-350 て同時運用することができ、柔軟なシステム構成が可能になり ま はデジタルオーディ オ信号、 BKPF-351はアナログオーディ オ信号...
  • Page 8: S-Bus制御システムの特長

    データリンクの構成機器 チャーを1次局に設定し、 この1次局がシステム全体の制御を行い 名称 使用する機器 台数 機能 ます。ほかのスイ ッチャーとコン ト ロールユニッ ト は 2 次局になり 、 1 1次局 セレク ターBKPF-300 (M)、 データ リ ンク全体 次局の制御によ り信号の通信を行います。 BKPF-301 (M)、 BKPF-350 (M)、 の通信を制御 S-BUS 制御システムには次のよ う な特長があ り ます。 a) BKPF-351 (M) など...
  • Page 9: マトリックス方式による信号の切り換え

    セレク ターは、 マ ト リ ッ クス方式によ り入力信号を切り換えています。 2枚以上の基板を付属のカスケー ドケーブルで接続し、 入力を拡張 1 台のセレクターで 8 系統の入力、 2 系統の出力を制御する ことが する こ とができます。拡張でき る入力数は、 BKPF-301, BKPF-351 でき ます。 マ ト リ ッ クス方式による信号切り換えの概念は次の通りで は4枚の基板を接続して最大32系統まで、 BKPF-300, BKPF-350 す。 は 14枚の基板を接続して最大 112 系統までです。 ご注意 BKPF-300/301/350 各基板を通過する と きに、信号に遅延が生じます。...
  • Page 10: 各部の名称と働き

    各部の名称と働き BKPF-300 BKPF-301 コネクターパネル コネクターパネル SELECTOR SELECTOR SDI IN VIDEO IN SDI IN 端子 VIDEO IN 端子 SDI OUT VIDEO OUT SDI OUT 端子 VIDEO OUT 端子 BKPF-300 BKPF-301 SDI IN ( (BNC VIDEO IN (アナログビデオ信号入力)端子( 型) シリアルデジタルビデオ信号入力 端子 アナログビデオ信号を入力します。 8系統のビデオ信号を入力でき...
  • Page 11: Bkpf-350コネクターパネル

    各部の名称と働き BKPF-350 BKPF-351 コネクターパネル コネクターパネル SELECTOR SELECTOR AES/EBU IN ANALOG AUDIO AES/EBU IN 端子 IN (L) ANALOG AUDIO IN ( )端子 IN (R) ANALOG AUDIO IN ( ) 端子 AES/EBU OUT AES/EBU OUT 端子 ANALOG AUDIO OUT 端子 BKPF-350 BKPF-351 AES/EBU IN ( デジタルオーディオ信号入力...
  • Page 12 仕様 BKPF-300 BKPF-301 一般 一般 電源 + 5 V DC :   0.5 A、 −5 V DC :  1.0 A 電源 +5 V DC :   0.5 A、−5 V DC :  0.2 A (PFV-D300よ り供給) (PFV-D300よ り供給) 消費電力 約 7.5 W 消費電力 約 3.5 W 動作温度 5℃〜40℃ 動作温度 5℃〜40℃ 外形寸法 基板 :  195 × 310 mm (高さ/奥行) 外形寸法 基板 :  195 × 310 mm (高さ/ 奥行) コネク...
  • Page 13 BKPF-350 BKPF-351 一般 一般 電源 + 5 V DC :   1.0 A、−5 V DC :  0.2 A 電源 + 5 V DC :   1.0 A、 −5 V DC :  0.6 A (PFV-D300よ り供給) (PFV-D300よ り供給) 消費電力 約 6 W 消費電力 約 8 W 動作温度 5℃〜40℃ 動作温度 5℃〜40℃ 外形寸法 基板 :  195 × 310 mm (高さ/ 奥行) 外形寸法 基板 :  195 × 310 mm (高さ/奥行) コネク...
  • Page 14 12 (J)
  • Page 15 For the customers in the USA Precaution If this unit is installed incorrectly, personal injury or damage This equipment has been tested and found to comply with to peripheral items may occur due to fire, shock, or other the limits for a Class A digital device, pursuant to Part 15 of accidental circumstances.
  • Page 16 Signal Switching in a Matrix System ..........6 (E) Expanding Inputs Using Cascade Connections ......6 (E) Location and Function of Parts ............7 (E) BKPF-300 Connector Panel ............7 (E) BKPF-301 Connector Panel ............7 (E) BKPF-350 Connector Panel ............8 (E) BKPF-351 Connector Panel ............
  • Page 17: The Routing Switcher System Manual Line-Up

    Operation manual (this manual, supplied) PROTOCOL AND COMMAND SPECIFICATIONS This manual supplies information related to a simple For Sony audio mixer protocol, refer to the BVS- outline of the switcher, an explanation of each part, V3232B/V6464B series technical manual. and the specifications.
  • Page 18: Overview

    They are compatible in structure and power voltage line, and the BKPF-300/301/350 can switch up to eight with other optional boards designed for the PFV-D300 input signals and supply to two lines simultaneously digital video interface unit.
  • Page 19: Features And Control System Of The Routing Switcher

    S-BUS protocol. S-BUS is a or control unit to the S-BUS line during normal protocol developed by Sony for control of a digital operations without turning the power off. •Control of multiple S-BUS lines and up to 254 routing switcher system.
  • Page 20: Configuration Examples

    As for the BKPF-301 and BKPF- Configuration of an S-BUS data link 351, up to 32 inputs can be switched by connecting four boards, and for the BKPF-300 and BKPF-350, up Station Equipment Quan-...
  • Page 21: Location And Function Of Parts

    Location and Function of Parts BKPF-300 Connector Panel BKPF-301 Connector Panel SELECTOR SELECTOR SDI IN VIDEO IN 1 SDI IN connectors 1 VIDEO IN connectors SDI OUT VIDEO OUT 2 SDI OUT connectors 2 VIDEO OUT connectors BKPF-300 BKPF-301 1 VIDEO IN (analog video signal input)
  • Page 22: Bkpf-350 Connector Panel

    Location and Function of Parts BKPF-350 Connector Panel BKPF-351 Connector Panel SELECTOR SELECTOR AES/EBU IN ANALOG AUDIO 1 AES/EBU IN connectors IN (L) 1 ANALOG AUDIO IN (L) connector IN (R) 2 ANALOG AUDIO IN (R) connector AES/EBU OUT 2 AES/EBU OUT connectors 3 ANALOG AUDIO OUT connector BKPF-350 BKPF-351...
  • Page 23: Specifications

    Specifications BKPF-300 BKPF-301 General General Power requirements +5 V DC, 0.5 A Power requirements +5 V DC, 0.5 A −5 V DC, 1.0 A −5 V DC, 0.2 A (supplied from the PFV-D300) (supplied from the PFV-D300) Power consumption approx. 7.5 W Power consumption approx.
  • Page 24 Specifications BKPF-350 BKPF-351 General General Power requirements +5 V DC, 1.0 A Power requirements +5 V DC, 1.0 A −5 V DC, 0.2 A −5 V DC, 0.6 A (supplied from the PFV-D300) (supplied from the PFV-D300) Power consumption approx. 6 W Power consumption approx.
  • Page 25 The material contained in this manual consists of information that is the property of Sony Corporation and is intended solely for use by the purchasers of the equipment described in this manual. Sony Corporation expressly prohibits the duplication of any...
  • Page 26: Bkpf-351

    BKPF-300 BKPF-301 BKPF-350 Sony Corporation BKPF-351 Printed in Japan 1997.06.13 (WW, 和 英 Broadcast Products Company © 1997 3-860-602-01 (1) Published by Broadcast Products Company...
