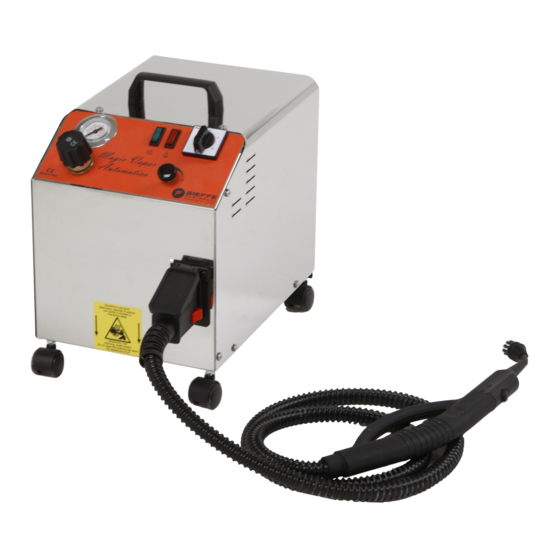

Steam generator for cleaning with automatic refilling system
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
MANUALE USO E MANUTENZIONE
USE AND MAINTENANCE MANUAL
MAGIC VAPOR RA
Generatore di vapore per pulizia a ricarica
Steam generator for cleaning with automatic
automatica
refilling system
MAGIC VAPOR RA COD. BF009RA
MAGIC CAR COD. BF009CAR
Bieffe è promotore dell'iniziativa
Bieffe is promoter of the initiative
PERCHÉ BUTTARE?
PERCHÉ BUTTARE?
(Why throwing
®
®
che incentiva il ricondizionamento come
away?) that encourages reconditioning
alternativa al consumo
as alternative to consumption
VIDEO ASSISTENZA
VIDEO PRODOTTI
TECHNICAL ASSISTANCE VIDEOS
PRODUCTS VIDEOS

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MAGIC VAPOR RA and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Bieffe MAGIC VAPOR RA

Summary of Contents for Bieffe MAGIC VAPOR RA

  • Page 1 MAGIC VAPOR RA Generatore di vapore per pulizia a ricarica Steam generator for cleaning with automatic automatica refilling system MAGIC VAPOR RA COD. BF009RA MAGIC CAR COD. BF009CAR Bieffe è promotore dell’iniziativa Bieffe is promoter of the initiative PERCHÉ BUTTARE? PERCHÉ...

  • Page 3: Contenuto Dell'imballo

    MAGIC VAPOR RA / MAGIC CAR 1. CONTENUTO DELL’IMBALLO Le macchine MAGIC VAPOR RA e MAGIC CAR, insieme agli accessori di serie, vengono imballate e spedite in un unico collo di cartone. Al ricevimento della merce, controllare che il collo sia integro e non deteriorato, e verificare che l’etichetta-prodotto a lato del cartone e il contenuto...
  • Page 4 MAGIC VAPOR RA / MAGIC CAR "MAGIC CAR" ACCESSORI STANDARD INCLUSI MGK01NW MGK04N IMPUGNATURA VAPORE LANCIA VAPORE MGLND CVK36N SPAZZOLINO D28MM NEBULIZZATORE A SETOLE NYLON VAPORE...
  • Page 5 MAGIC VAPOR RA / MAGIC CAR 2. ISTRUZIONI OPERATIVE E PER LA SICUREZZA ATTENZIONE: Vi invitiamo a leggere con attenzione tutte le av- vertenze e le istruzioni incluse nel presente manuale relative alla sicurezza ed al funzionamento dell’apparecchio prima del suo utilizzo.
  • Page 6 MAGIC VAPOR RA / MAGIC CAR 9. Impedire l’uso dell’imballaggio e di sue parti da parte di bam- bini e/o persone che non sono in grado di comprenderne i rischi e/o animali in quanto potenziali fonti di pericolo di soffocamento.
  • Page 7 MAGIC VAPOR RA / MAGIC CAR namento dell’interruttore differenziale e/o del conduttore di protezione. 17. Il funzionamento sicuro della macchina è garantito solo se vie- ne allacciata alla rete elettrica pubblica, con una spina a 3 poli (non con un allacciamento fisso). Una volta allacciata alla rete, la presa deve rimanere accessibile in modo da poter essere staccata in caso di necessità.
  • Page 8 MAGIC VAPOR RA / MAGIC CAR 24. Non lavare l’apparecchiatura con getti d’acqua, non immerge- re in acqua ma utilizzare esclusivamente un panno umido ad apparecchio scollegato e raffreddato. Non utilizzare detergenti di alcun tipo. 25. Non toccare mai l’apparecchio collegato al cavo di alimenta- zione con mani umide o bagnate e/o a piedi scalzi.
  • Page 9 37. Conservare l’imballaggio originale per l’eventuale trasporto al servizio di assistenza tecnica autorizzata. BIEFFE DECLINA OGNI RESPONSABILITÀ IN CASO DI DANNI DIRETTI E/O INDIRETTI A PERSONE, COSE O ANIMALI DOVUTE AL MANCATO RISPETTO DI TUTTE LE PRESCRIZIONI CONTENUTE...
  • Page 10 MAGIC VAPOR RA / MAGIC CAR 2.1 SMALTIMENTO APPARECCHIO Questo prodotto BIEFFE è soggetto alla direttiva 2002/96/EC del Parlamento europeo e del Con- siglio dell’Unione europea sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE): Il sim- bolo del cestino barrato, presente sulla macchina, indica l’obbligo di non smaltirla come rifiuto urbano ma di consegnarla in un centro di raccolta differenziata per apparecchiature elettriche ed elettroniche oppure di renderla al rivenditore all’atto dell’acquisto di nuova apparecchiatura equi-...
  • Page 11 MAGIC VAPOR RA / MAGIC CAR 2.2 TARGHE E PITTOGRAMMI Non smaltire tra i rifiuti domestici Rischio di scossa elettrica Rischio di ustioni Prestare attenzione durante l'uso Controllare la presenza di messa a terra Leggere le istruzioni prima dell'uso Spruzzo di vapore. Non dirigere il getto verso il corpo 2.3 TARGA DI IDENTIFICAZIONE (FACSIMILE)

  • Page 12: Condizioni Di Garanzia

    MAGIC VAPOR RA / MAGIC CAR 3. CONDIZIONI DI GARANZIA L’apparecchio acquistato è coperto da garanzia legale dalla data di acquisto per difetti di con- formità presenti al momento della consegna del macchinario. Se l’acquirente è da considerarsi quale consumatore ai sensi della normativa vigente, la garanzia sarà estesa per un periodo di 24 mesi dall’acquisto.

  • Page 13: Descrizione Della Macchina

    Nell’apparecchio è integrato un generatore di vapore con ricarica automatica. Come tutti i generatori di vapore BIEFFE la caldaia è in rame e le resistenze sono esterne alla caldaia e non immerse nell’ acqua. Queste soluzioni tecniche permettono di eliminare i proble- mi di usura e di risparmiare elettricità, riducendo al minimo i tempi di attesa.
  • Page 14 MAGIC VAPOR RA / MAGIC CAR Cavo di alimentazione Tappo di sicurezza Presa vapore Manometro pressione Rubinetto di scarico caldaia Manopola regolazione vapore Tubo di ricarica Interruttore generale Tanica acqua Pulsante vapore Spia pronto vapore Spina vapore Spia fine acqua...
  • Page 15 MAGIC VAPOR RA / MAGIC CAR 7. INSTALLAZIONE E USO 7.1 INSTALLAZIONE ATTENZIONE: consultare e seguire tutte le informazioni ed indicazioni per la sicurezza ripor- tate precedentemente soprattutto quelle legate all’impianto elettrico al quale collegare il macchinario. ATTENZIONE: verificare che il rubinetto di scarico (3) e il tappo di sicurezza (8) siano chiusi.
  • Page 16 MAGIC VAPOR RA / MAGIC CAR 7.2 USO ATTENZIONE: ASSICURARSI CHE L’IMPIANTO SIA MUNITO DI INTERRUTTORE DIFFERENZIALE (IMPIANTO SALVAVITA) E DI CONDUTTORE DI PROTEZIONE (MESSA A TERRA). Collegare la spina vapore (13) nella relativa presa (2). Regolare il flusso vapore tramite la manopola (10).
  • Page 17 MAGIC VAPOR RA / MAGIC CAR La macchina sta caricando Attendere che la macchina La spia rossa di fine acqua è l'acqua nella caldaia (si abbia finito di caricare l'acqua accesa sente la pompa vibrante in in caldaia funzione) Svitare il cappuccio del...
  • Page 18 MAGIC VAPOR RA / MAGIC CAR 9. RICARICA AUTOMATICA DELLA CALDAIA 9.1 SCHEMA LEGENDA A SONDA CALDAIA + ROSSO C TUBO RICARICA – NERO B MASSA CALDAIA – NERO D TUBO RICARICA + ROSSO Scheda elettrica ricarica automatica Sonda H...

  • Page 19: Schema Elettrico

    MAGIC VAPOR RA / MAGIC CAR 10. SCHEMA ELETTRICO...
  • Page 20 MAGIC VAPOR RA / MAGIC CAR 11. ESPLOSO...

  • Page 21: Contents Of The Package

    In case of mismatch, please inform Bieffe srl. For any contact with Bieffe srl, with its service centers or dealers, please refer to the type of machine, serial number (eg Mod MAGIC VAPOR RA cod.BF009RA n.serial ...) applied to the back of the machine.
  • Page 22 MAGIC VAPOR RA / MAGIC CAR "MAGIC CAR" STANDARD ACCESSORIES INCLUDED MGK01NW MGK04N FLEXIBLE HOSE W/GUN STEAM LANCE MGLND CVK36N SMALL BRUSH D28MM STEAM NEBULIZER W/NYLON BRISTLES...

  • Page 23: Operating And Safety Instructions

    MAGIC VAPOR RA / MAGIC CAR 2. OPERATING AND SAFETY INSTRUCTIONS ATTENTION: Before using the machine, please read carefully all the safety and operating instructions as described in this manual. KEEP THESE INSTRUCTIONS FOR FUTURE REFERENCE. 1. This appliance is intended for the solely use it is designed for, the manufacturer cannot be held responsible for eventual da- mages for improper use.The fair use of this appliance is exclu-...
  • Page 24 MAGIC VAPOR RA / MAGIC CAR CE branded plugs/extension cables in compliance with euro- pean norms and/or properly set and with a grounding system. 11. Any type of maintenance and/or cleaning must be performed with the machine off, cooled and unplugged.
  • Page 25 MAGIC VAPOR RA / MAGIC CAR years from the first ignition. 20. With some of our machines, it is possible to dispense deter- gents as well. It is recommended not to pour foaming deter- gents inside the dedicated tank, the foam might get into the vacuum motor breaking it up.
  • Page 26 36. Keep the packaging also for the eventual transport to the au- thorized technical assistance service. BIEFFE IS NOT RESPONSBILE FOR DIRECT OR INDIRECT DAMAGES TO PEOPLE, THINGS OR ANIMALS FOLLOWING THE DISREGARD OF THE REQUIRENMENTS INCLUDED IN THIS MANUAL.
  • Page 27 MAGIC VAPOR RA / MAGIC CAR 2.1 DISPOSAL OF THE DEVICE This BIEFFE product is subject to the 2002/96/EC Directive of the European Parliament and of the Council of the European Union concerning the waste of electrical and electronic equip- ment (WEEE).
  • Page 28 MAGIC VAPOR RA / MAGIC CAR 2.2 PLATES AND PICTOGRAMS Do not dispose as household waste Risk of electric shock Burning risks Pay attention during the use Check the grounding Read the instructions before the use Spray of steam. Do not direct the jet towards the body 2.3 IDENTIFICATION PLATE (MODEL)

  • Page 29: Warranty Terms And Conditions

    MAGIC VAPOR RA / MAGIC CAR 3. WARRANTY TERMS AND CONDITIONS The purchased appliance is covered by a legal warranty from the day of purchase in matter of lack of conformity present at the moment of delivery. If the buyer is to be considered as consu- mer in accordance with current legislation, the warranty will be extended to 24 months from the purchase.

  • Page 30: Machine Description

    This document describes the MAGIC VAPOR RA / MAGIC CAR models. We recommend you to read carefully the information related to the model in your possession, before use. Data, descriptions and illustrations in the following leaflet are not binding.
  • Page 31 MAGIC VAPOR RA / MAGIC CAR Power cable Safety cap Steam outlet Pressure gauge Boiler drain valve Steam adjustment knob Refill hose General switch Water tank Steam button Steam ready light Steam plug "No water" light...

  • Page 32: Installation And Use

    MAGIC VAPOR RA / MAGIC CAR 7. INSTALLATION AND USE 7.1 INSTALLATION ATTENTION: read and follow carefully all the safety instructions previusly reported, pay at- tention to the instructions about the electrical system to which the appliance is connected. ATTENTION: check for the drain valve (3) and the safety cap (8) are closed.

  • Page 33: Troubleshooting

    MAGIC VAPOR RA / MAGIC CAR 7.2 USE ATTENTION: ENSURE THAT THE ELECTRICAL SYSTEM IS EQUIPPED WITH A DIFFERENTIAL SWITCH (LIFE-SAVING SYSTEM) AND WITH A PROTECTIVE CONDUCTOR (GROUNDING SYSTEM). Connect the steam plug (13) to the outlet (2). Adjust steam flow with the knob (10).
  • Page 34 MAGIC VAPOR RA / MAGIC CAR The appliance is loading Wait for the appliance to "No water" light is on water into the boiler (the complete the loading of the pump is working) boiler Unscrew the cap of the safety thermostat (4) and press the button.
  • Page 35 MAGIC VAPOR RA / MAGIC CAR 9.2 TROUBLESHOOTING FOR THE AUTOMATIC BOILER RECHARGE SYSTEM MALFUNCTION CAUSE SOLUTION Add water and bridge C and No water in the tank D to ensure the correct operation Add salt in water and bridge...
  • Page 36 MAGIC VAPOR RA / MAGIC CAR 10. WIRED DIAGRAM...

  • Page 37: Exploded View

    MAGIC VAPOR RA / MAGIC CAR 11. EXPLODED VIEW...
  • Page 38 MAGIC VAPOR RA / MAGIC CAR...
  • Page 39 Steam generator for cleaning Générateurs de vapeur pour le nettoyage - MAGIC VAPOR RA Cod. BF009RA - MAGIC VAPOR RA 3kW Cod. BF009PL - MAGIC CAR Cod. BF009CAR Rispondono ai requisiti essenziali delle direttive EC: The products complies with the requirements of EC directives: Ils sont correspondant aux qualités essentielles de la réglementation Européenne:...
  • Page 40 Bieffe S.r.l. - Via Costa Fagnano 3 61122 Pesaro (PU), Italy www.bieffeitalia.it T +39 0721281857 | F +39 0721281880 | info@bieffeitalia.it Centri Assistenza per l'Italia: https://www.bieffeitalia.it/vendita-e-assistenza/ Follow us:...
