Summary of Contents for Samsung NE59T4311SG

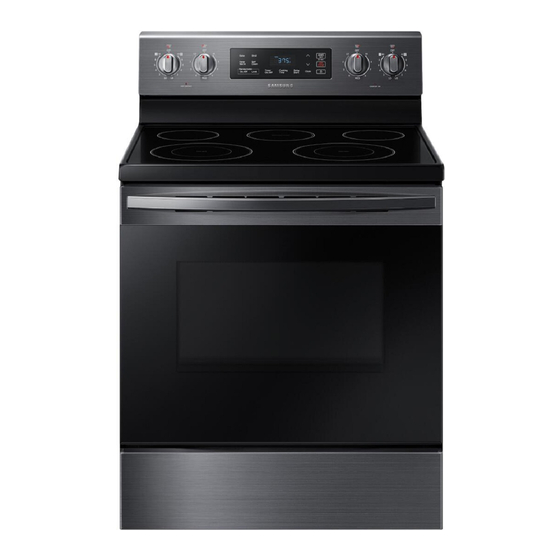

- Page 1 Electric Range installation manual imagine the possibilities Thank you for purchasing this Samsung product. Install_30_Electric_Range_USA_DG68-00108G-09_EN+MES.indb 1 2018-07-31 3:48:02...
-
Page 2: Before You Begin
before you begin ANTI-TIP DEVICE WARNING: To reduce the risk of tipping the appliance, the appliance must be secured by properly installed anti-tip devices packed with the appliance. WARNING a) A child or adult can tip the range and be killed. b) Install the anti-tip device to the structure and/or the range at rear right (or rear left) of the range bottom. -
Page 3: Preparing To Install The Range
preparing to install the range REMOVE PACKAGING Remove packaging materials. Failure to remove packaging materials could result in damage to the appliance. PREPARE TOOLS & PARTS What tools you will need Drill Adjustable Wrench Pliers " Nut Driver Phillips Screwdriver Flat Screwdriver Pencil Level... -
Page 4: Checking The Installation Site
CHECKING THE INSTALLATION SITE Clearances and dimensions To install the range, refer to the following figure. For installation in CANADA, a Free-standing range is not to be installed closer than 12mm from any adjacent surface. CAUTION This range has been designed to comply with the maximum allowable wood CAUTION cabinet temperatures of 194 °F. -
Page 5: Connecting The Power
connecting the power STEP 1. MEETING ELECTRICAL CONNECTION REQUIREMENTS CAUTION For personal safety, do not use an extension cord with this appliance. CAUTION Remove house fuse or open circuit breaker before beginning installation. This appliance must be supplied with the proper voltage and frequency, and connected to an individual properly grounded branch circuit, protected by a circuit breaker or fuse having amperage as specified on the rating plate. -
Page 6: Step 2. Accessing The Power Cord Connection
STEP 2. ACCESSING THE POWER CORD CONNECTION Remove the rear access cover and loosen the screw with a screwdriver. The terminal block will then be accessible. Terminal block Access cover Specified power-supply-cord kit rating Diameter (inches) of range Range rating, watts Specified rating of connection opening power-supply-cord kit,... -
Page 7: Step 3. Installing The Power Cord
STEP 3. INSTALLING THE POWER CORD For power cord installations, hook the strain relief over the power cord hole (1 ") located below the rear of the drawer body. Insert the power cord through the strain relief and tighten the device. Conduit connection plate Power cord Strain relief... - Page 8 Installing a 4-wire power cord WARNING The neutral wire of the supply circuit must be connected to the neutral terminal WARNING located in the lower center of the terminal block. The power leads must be connected to the lower left and the lower right terminals of the terminal block.
-
Page 9: Step 4. Installing The Conduit
STEP 4. INSTALLING THE CONDUIT Remove the conduit connection plate from the rear of the drawer body and rotate it as shown below. The conduit hole (1 ") must be used. " " " " 1. Prepare the conduit cord shown in Figure 1. 2. -
Page 10: Step 5. Replacing The Access Cover
Installing a 4-wire conduit • Aluminum building wire may be used but it must be rated for the correct amperage and voltage to make the connection. Connect wires according to this Step 4 depending on the number of wires. • Wire used, location and enclosure of splices, etc., must conform to good wiring practices and local codes. 1. -
Page 11: Installing The Range
installing the range INSTALLING THE ANTI-TIP DEVICE WARNING To reduce the risk of tipping, the appliance must be secured by properly WARNING installing the Anti-Tip device packed with the appliance. • Refer to the installation instructions supplied with the bracket. •... -
Page 12: Finalizing The Installation
3. Check your adjustments Use a spirit level to check your adjustments. Place the level diagonally on the oven rack or surface cooktop, and check each direction for level. 1. Check direction 1. 2. Check direction 2. If the spirit level doesn’t show level on the oven rack or surface cooktop, adjust the leveling legs with a wrench. -
Page 13: Manual De Instalación
Estufa eléctrica manual de instalación imagine las posibilidades Gracias por adquirir este producto Samsung. Install_30_Electric_Range_USA_DG68-00108G-09_EN+MES.indb 1 2018-07-31 3:48:06... -
Page 14: Antes De Comenzar
antes de comenzar DISPOSITIVO ANTI INCLINACIÓN ADVERTENCIA: Para reducir el riesgo de inclinaciones, el artefacto debe quedar correctamente fijado mediante la instalación de los dispositivos anti inclinación que vienen con el equipo. ADVERTENCIA a) Un niño o un adulto podrían inclinar la estufa y morir. b) Instale el dispositivo anti inclinación en la estructura y/o en la parte posterior derecha (o posterior izquierda) de la base de la estufa. -
Page 15: Preparación Para Instalar La Estufa
preparación para instalar la estufa RETIRE EL MATERIAL DE EMPAQUE Retire el material de empaque. No retirar los materiales de empaque podría causar daños al electrodoméstico. PREPARE LAS HERRAMIENTAS Y LAS PIEZAS Las herramientas que necesitará. Taladro Llave ajustable Pinzas Desarmador de caja para tuercas de 4 "... - Page 16 INSPECCIÓN DEL SITIO DE INSTALACIÓN Distancias, espacios libres y dimensiones Para instalar la estufa, observe la figura a continuación. Para instalaciones en CANADÁ, una estufa de pie no debe instalarse a menos de 12 mm de cualquier superficie adyacente. PRECAUCIÓN Esta estufa ha sido diseñada para cumplir con la temperatura máxima PRECAUCIÓN admisible para gabinetes de madera de 194 °F.
-
Page 17: Cómo Conectar La Corriente Eléctrica
cómo conectar la corriente eléctrica PASO 1. CUMPLIMIENTO DE LAS EXIGENCIAS DE CONEXIÓN ELÉCTRICA PRECAUCIÓN Para seguridad de las personas, no utilice cables prolongadores con este PRECAUCIÓN electrodoméstico. Quite el fusible de su casa o corte la electricidad con el disyuntor antes de comenzar la instalación. Este electrodoméstico debe ser alimentado con el voltaje y la frecuencia correctos, y debe conectarse a un ramal de circuito individual correctamente conectado a tierra y protegido con un disyuntor o fusible cuyo amperaje debe concordar con lo establecido en la placa de... - Page 18 PASO 2. CÓMO ACCEDER A LA CONEXIÓN DEL CABLE DE ALIMENTACIÓN ELÉCTRICA Retire la cubierta de acceso de la parte posterior y afloje el tornillo con un desarmador. Habrá quedado abierto el acceso al cuerpo de terminales. Cuerpo de terminales Cubierta de acceso Especificaciones del kit de cable para alimentación eléctrica.
- Page 19 PASO 3. INSTALACIÓN DEL CABLE DE ALIMENTACIÓN ELÉCTRICA Cuando se realicen instalaciones de cables de alimentación, enganche el sujetador de cables con amortiguador de esfuerzo sobre el orificio del cable de alimentación (1 ") ubicado debajo de la parte trasera del cuerpo del cajón.
- Page 20 Instalación de un cable de alimentación de 4 conductores ADVERTENCIA El conductor neutro del circuito de alimentación debe conectarse a ADVERTENCIA la terminal neutra ubicada en la parte central inferior del cuerpo de terminales. Los chicotes de cable que portan corriente deben conectarse a las terminales inferior izquierda e inferior derecha del cuerpo de terminales.
- Page 21 PASO 4. INSTALACIÓN DEL CONDUCTO Retire la placa de conexión del conducto de la parte trasera del cuerpo del cajón y rótela como se muestra abajo. Se debe utilizar el orificio de conducto (1 "). " " " " 1. Prepare el cable de conducto que se muestra en la Figura 1. 2.
- Page 22 Instalación de un conducto de cuatro conductores • Se puede utilizar alambre de construcción de aluminio pero debe estar graduado y aprobado para los amperajes y voltajes correctos para hacer la conexión. Conecte los conductores de acuerdo con este Paso 4, dependiendo del número de conductores. •...
-
Page 23: Instalación De La Estufa
instalación de la estufa INSTALACIÓN DEL DISPOSITIVO ANTI INCLINACIÓN ADVERTENCIA Para reducir el riesgo de inclinaciones o vuelcos, el electrodoméstico ADVERTENCIA debe quedar correctamente asegurado mediante la instalación del Dispositivo Anti Inclinación que viene empacado con su electrodoméstico. • Remítase a las instrucciones de instalación incluidas con la ménsula. •... -
Page 24: Finalización De La Instalación
3. Controle sus ajustes Utilice un nivel de burbuja de aire para controlar los ajustes. Coloque el nivel en diagonal sobre la parrilla del horno o la superficie de cocción y controle que esté nivelado en todas direcciones. 1. Controle en la dirección 1. 2.
