REMARQUE : Position de montage du ventilateur à l'arrière
(côté opposé) possible pour les configurations en îlot. On peut
déplacer la caisse du moteur du ventilateur du côté opposé
(arrière) de la caisse du système d'extraction.

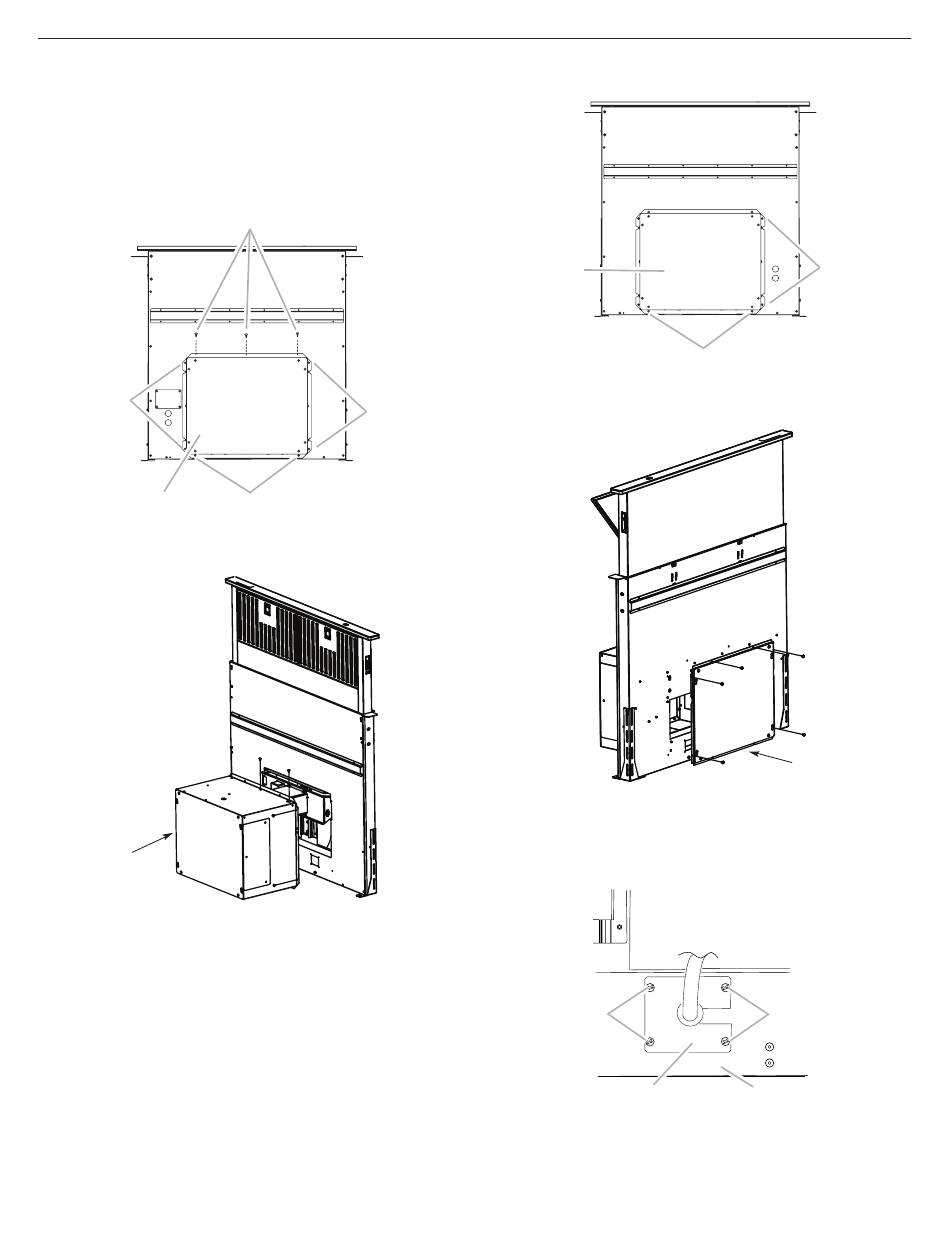

1. Ôter les sept vis des rebords de montage de la caisse
du ventilateur.
Vue de face
A
C
A. Vis (7)
B. Vis à épaulement pour encoches en trou de serrure (2)
C. Caisse du ventilateur
A
A. Caisse du moteur de ventilateur
2. Soulever la caisse du ventilateur et la sortir des vis
à épaulement dans les encoches en trou de serrure.
Débrancher le câblage du ventilateur et mettre de côté
la caisse du ventilateur.
3. Ôter les six vis du rebord de montage du couvercle
d'épaisseur 1/4" (6,4 mm).
30
Montage du ventilateur à l'arrière
A
A
B
Vue arrière
C
A. Vis (6)
B. Vis à épaulement pour encoches en trou de serrure (2)
C. Couvercle d'épaisseur 1/4" (6,4 mm)
A. Couvercle d'épaisseur
4. Lever le couvercle d'épaisseur 1/4" (6,4 mm) pour le sortir
des vis à épaulement dans les encoches en trou de serrure
et le mettre de côté.
5. Retirer les vis de la platine de montage du câble.
A
B
A. Vis
B. Platine de montage du câble
C. Caisse du ventilateur
A
B
A
A
C
