HIKOKI RH 18DA Handling Instructions Manual

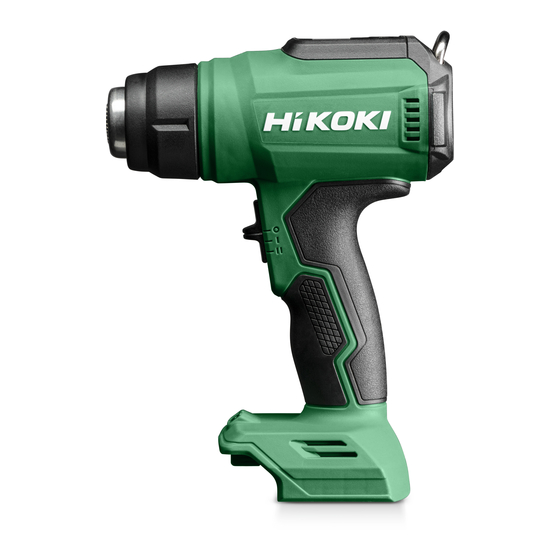

Cordless heat gun
Hide thumbs Also See for RH 18DA:
Table of Contents

Advertisement

Quick Links

Download this manual
充电式热风枪
Cordless Heat Gun
RH 18DA
保留备用
Keep for future reference
使用说明书
Handling instructions

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the RH 18DA and is the answer not in the manual?

Questions and answers

Related Manuals for HIKOKI RH 18DA

Summary of Contents for HIKOKI RH 18DA

  • Page 1 充电式热风枪 Cordless Heat Gun RH 18DA 保留备用 Keep for future reference 使用说明书 Handling instructions...

  • Page 2: Table Of Contents

    中文 目次 电动工具通用安全警告.......2 电池的拆卸／安装法.........11 充电式热风枪安全警告.......4 充电..............11 其他安全警告...........6 作业之前............14 锂离子电池使用注意事项......6 操作..............17 锂离子电池运输..........8 作业示例............20 USB 设备连接器使用注意事项 ....8 警示信号............21 符号...............8 USB 设备的充电方法 .........22 零件名称.............9 维护和检查.............23 规格..............10 故障排除............24 标准附件............10 选择附件............26 用途..............11 电动工具通用安全警告 警告！ 阅读所有警告和所有说明。 不遵照以下警告和说明会导致电击、着火和／或严重伤害。 保存所有警告和说明书以备查阅。 在所有下列的警告中术语“电动工具”指市电驱动 (有线) 电动工具或电池驱动 (无线) 电动工具。 1) 工作场地的安全 a) 保持工作场地清洁和明亮。 混乱和黑暗的场地会引发事故。...
  • Page 3 中文 c) 不得将电动工具暴露在雨中或潮湿环境中。 水进入电动工具将增加电击危险。 d) 不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电 线远离热源、油、锐边或运动部件。 受损或缠绕的软线会增加电击危险。 e) 当在户外使用电动工具时，使用适合户外使用的外接软线。 适合户外使用的软线将减少电击危险。 f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保 护器 (ＲＣＤ)。 使用ＲＣＤ可减小电击危险。 3) 人身安全 a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。 当你感到疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。 在操作电动工具时瞬间的疏忽会导致严重人身伤害。 b) 使用个人防护装置。始终佩戴护目镜。 安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力 防护等装置能减少人身伤害。 c) 防止意外起动。确保开关在连接电源和／或电池盒、拿起或搬运工具时 处于关断位置。 手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危 险。 d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。 遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。 e) 手不要伸展得太长。时刻注意立足点和身体平衡。 这样在意外情况下能很好地控制电动工具。 f) 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动 部件。 宽松衣服、佩饰或长发可能会卷入运动部件中。...

  • Page 4: 充电式热风枪安全警告

    中文 d) 将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电 动工具或对这些说明不了解的人操作电动工具。 电动工具在未经培训的用户手中是危险的。 e) 保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和 影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。 许多事故由维护不良的电动工具引发。 f) 保持切削刀具锋利和清洁。 保养良好的有锋利切削刃的刀具不易卡住而且容易控制。 g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和 工具的刀头等。 将电动工具用于那些与其用途不符的操作可能会导致危险。 5) 电池式工具使用和注意事项 a) 只用制造商规定的充电器充电。 将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。 b) 只使用配有特制电池盒的电动工具。 使用其他电池盒会发生损坏和着火危险。 c) 当电池盒不用时， 将它远离其他金属物体， 例如回形针、 硬币、 钥匙、 钉子、 螺钉或其他小金属物体，以防一端与另一端连接。 电池端部短路会引起燃烧或火灾。 d) 在滥用条件下，液体会从电池中溅出 ； 避免接触。如果无意间碰到了， 用水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。 从电池中溅出的液体会发生腐蚀或燃烧。 6) 维修 a) 将你的电动工具送交专业维修人员，使用同样的备件进行修理。...
  • Page 5 中文 4. 请勿在易挥发物质 (稀释剂和汽油等) 的附近使用本工具。 否则可能会引起火灾或爆炸。 5. 在高处作业时，确保下面没有人或易燃材料。 否则可能会引起事故。 6. 请勿将热风直接对准人或动物。请勿看喷嘴。并在任何情况下都不要将其作 为吹风机使用。 否则可能会引起事故或受伤。 7. 用于塑料、漆器或类似物品时可能会放出剧毒气体。 请始终确保工作区域通风良好，并戴上防尘口罩。 8. 请边上下左右移动热风枪边渐渐地加热。 始终对着一处加热可能会引起冒烟或起火。 9. 不小心将本工具掉在地上或受到冲击时请检查是否损坏、破裂或变形。 损坏、破裂和变形可能会引起受伤。 10. 本工具工作不正常或发出异常声音或震动时，应立即停止操作并让 metabo HPT 公司授权的维修中心检查和修理。 继续使用可能会引起受伤。 11. 本工具打开时请勿离开。完成作业后，请务必将开关返回到 OFF ( ○ ) 位置。 否则可能会引起事故。 注意！ 1. 附带的喷嘴的有些部分很锋利，将其从收藏箱中取出或装卸时请戴上手套。 2. 使用本工具期间和刚使用后，喷嘴、喷嘴前端及被加热物体会很热，请戴上 手套，不要直接触摸。...

  • Page 6: 其他安全警告

    中文 其他安全警告 1. 务请在0℃－40℃的温度下进行充电。温度低于0℃将会导致充电过度，极其 危险。电池不能在高于40℃的温度下充电。 最适合于充电的温度是20－25℃。 2. 不要连续使用充电器。 一次充电完毕后，在15分钟内不要再次使用该充电器对电池充电。 3. 请勿让杂质进入充电式电池连结口内。 4. 切勿拆卸充电式电池与充电器。 5. 切勿使充电式电池短路。电池短路会引起强电流和过热。从而烧坏电池。 6. 请勿将电池丢入火中。电池受热将会爆炸。 7. 充电后电池寿命太短不够使用时，请尽快将电池送往经销店。请勿将用过的 电池乱丢。 8. 请勿将异物插入充电器的通风口。若将金属异物或易燃物插入通风口 , 将会 引起触电事故或使充电器受损。 9. 长时间连续使用本机，可能导致机体过热，对马达及开关造成损害。因此， 机壳变热时，请让工具休息一段时间。 10. 请确保蓄电池安装牢固。电池松动后，可能脱落并引起事故。 11. 请勿使用工具或电池端子（电池安装部位）明显变形的产品。 否则，安装电池后可能会短路，造成冒烟或起火。 12. 请清除工具端子（电池安装部位）上的削屑和灰尘。 ○ 使用前，请确保电池上没有堆积削屑和灰尘。 ○ 在使用过程中，请尽量避免工具上的削屑或灰尘掉落到电池上。 ○ 暂停不使用工具时或使用后，应将工具存放在不会掉落削屑或灰尘的地方。 否则可能短路，造成冒烟或起火。...
  • Page 7 中文 警告！ 为防止发生电池漏电、发热、冒烟、爆炸及提前点燃，请确保留意下列事项。 1. 确保电池上没有堆积削屑及灰尘。 ○ 在工作时确定削屑及灰尘没有掉落在电池上。 ○ 确定所有工作时掉落在电动工具上的削屑和灰尘没有堆积在电池上。 ○ 请勿将未使用的电池存放在曝露于削屑和灰尘的位置。 ○ 在存放电池之前，请清除任何可能附着在上面的削屑和灰尘，并请切勿将它 与金属零件（螺丝、钉子等）存放在一起。 2. 请勿以钉子等利器刺穿电池、 以铁锤敲打、 踩踏、 丢掷电池， 或将其剧烈撞击。 3. 切勿使用明显损坏或变形的电池。 4. 请依规定方式使用电池，切勿移作他用。 5. 如果已过了再充电时间，电池仍无法完成充电，请立即停止继续再充电。 6. 请勿将电池放置于高温或高压处，例如微波炉、烘干机或高压容器内。 7. 在发觉有渗漏或异味时，请勿接近远离火源。 8. 请勿在会产生强烈静电的地方使用。 9. 如有电池渗漏、异味、发热、褪色或变形，或在使用、充电或存放时出现任 何异常，请立即将它从装备或电池充电器拆下，并停止使用。 10. 请勿浸泡电池或让任何液体流入电池内部。导电液体进入（如水） ，可能造 成电池损坏，甚至可导致火灾或爆炸。将电池存放在阴凉、干燥的地方，远 离易燃物品。必须避免将电池置于腐蚀性气体环境中。 注意！...

  • Page 8: 锂离子电池运输

    中文 锂离子电池运输 当运输一个锂离子电池，请注意以下预防措施。 警告！ 告知运输公司，包装内包含一个锂离子电池，告知该 输出功率 公司其功率输出并且要按照运输公司的指引安排运输。 ○ 功率输出超过 100 Wh 的锂离子电池被视作危险物 2 至 3 位数 品运输分类并且需要特别申请程序。 ○ 对于境外运输，您必须遵守国际法以及输入国的规 章和条例。 图 2 USB 设备连接器使用注意事项 发生意外情况时，本产品连接的 USB 中保存的数据可能发生损坏或丢失。使用 本产品前，请务必备份 USB 设备中的数据。 请注意，如 USB 设备中存储的数据发生损坏、丢失或连接的设备发生损坏，本 公司概不负责。 符号 警告！ 如下所示的符号用于本机。使用前请务必理解其含意。 为降低伤害风险，用户必须阅 L/min 升 / 分钟 读使用说明书...

  • Page 9: 零件名称

    中文 零件名称 1. 电动工具 铭牌 显示屏 喷嘴 进气口 前盖 开关 马达 温度控 LED 灯 钩子 制按钮 电池 （另售） 图 3 2. 电池 ( 选购件 ) 3. 电池充电器 ( 选购件 ) 电池盖 充电指示灯 通风口 电线 通气孔 机身 导轨 端子 电池 插销 铭牌...

  • Page 10: 标准附件

    中文 规格 型式 RH18DA 电压 I 档 30－400℃ 风温 II 档 30－550℃ 能力 I 档 200 L/min 风量 II 档 300 L/min BSL36A18 ： 锂离子 36V / 18V 电池 * （2.5Ah / 5.0Ah 10节） 重量 1.3kg ( 安装 BSL36A18) * 使用 14.4 V (BSL14xx 系列 )，风量 / 风温和剩余电池电量指示灯不执行指定 的功能。...

  • Page 11: 电池的拆卸／安装法

    中文 用途 ○ 剥离油漆 ○ 使用热收缩薄膜进行热封塑膜包装 ○ 软化胶纸 ○ 焊接作业 ○ 从窗框上去除油灰 ○ 烘干作业 ○ 树脂管成形 ○ 除霜作业 ○ 焊接塑料 电池的拆卸／安装法 1. 电池的拆卸法 把手 电池 请先紧抓住把手，然后再推压电池插销 ( 单独出售 ) （２个）以拆下电池（图 6） 。 注意！ 插入 切勿使电池短路。 按 拉出 2. 电池的安装法 插入电池时请注意极性 （图 6） 插销...
  • Page 12 中文 表 2 充电指示灯的指示状态 点亮 0.5 秒钟。不点亮 闪烁 充电前 0.5 秒钟。 （熄灭 0.5 秒钟） 插入电源 ( 红 ) 点亮 0.5 秒钟。不点亮 1 秒 闪烁 钟。 （熄灭 1 秒钟） 电池电量低于 50% ( 蓝 ) 点亮 1 秒钟。不点亮 充电时 闪烁 0.5 秒钟。 （熄灭 0.5 秒钟） 电池电量低于 80% ( 蓝...
  • Page 13 中文 (2) 可充电电池温度和充电时间相关资料 温度和充电时间如 表 3 所示。 表 3 充电器 UC18YSL3 电池类型 锂离子电池 电池可充电 0℃－50℃ 温度 14.4 充电电压 多电压 BSL14xx 系列 BSL18xx 系列 系列 （4 节） （8 节） （5 节） （10 节） （10 节） 电池 BSL1815S : 15 充电时 BSL1415S : 15 BSL1815 : 15 间（环...

  • Page 14: 作业之前

    中文 较长时间保持电池性能的方法 (1) 在电池电力完全耗尽之前进行充电。 感到电动工具的能力变弱时，请停止使用并给电池充电。若您继续使用电动 工具并耗尽电力，电池可能会损坏或其使用寿命缩短。 (2) 避免在高温环境中充电。 使用后可充电电池的温度将迅速升高。若使用后立即对这种电池进行充电， 其内部化学物质会劣化，电池使用寿命将缩短。请稍等片刻，待电池冷却后 再进行充电。 注意！ ○ 如果电池长时间放置在阳光直射的地方或者刚刚使用完毕时，电池会变 热。如果此时对电池充电，充电器的充电指示灯会点亮 0.3 秒钟，然后熄灭 0.3 秒钟（熄灭 0.3 秒钟） 。此时请等待电池冷却后再开始充电。 ○ 充电指示灯闪动 ( 闪动间隔为 0.2 秒钟 ) 时，请检查充电器的电池连接器内 是否有异物并加以清除。如没有异物，则可能是电池或充电器发生了故障。 请将其送往当地授权服务中心。 作业之前 注意！ 为避免发生严重事故，请确保开关 ( ○ ) 处于关断位置，并取出电池。 1. 工作环境的准备和检查 请按下列注意事项检查工作环境是否适当。...
  • Page 15 中文 逆时针旋转前盖，无需接触喷嘴即可将其 拆下。 （图 9） 喷嘴 （扁平） 前盖 图 9 注 : ○ 注意不要在作业期间拆下喷嘴。 ○ 拆下时，注意不要损坏周围区域或喷嘴。 注意！ ● 安装喷嘴之前，先让本工具完全冷却或使用合适的工具。 ● 较热的喷嘴会使表面着火。请仅将较热的喷嘴放在防火表面上。 ● 不正确或有缺陷的喷嘴会引起热量积聚并损坏本工具。请根据适用于工具的 台面，仅使用 metabo HPT 指定的喷嘴。 4. 使用钩子（图 10） 拉起 钩子 注意！ ● 如果喷嘴较热，请勿将其吊挂着搬运。 旋转 ● 钩子位于头部背后。拉起钩子顶端，然后旋 转钩子末端，即可使用钩子。 图 10 5.
  • Page 16 中文 6. 剩余电池电量指示灯 剩余电池电量 剩余电池 可以按下剩余电池电量指示灯开关点亮指示 指示灯开关 电量指示灯 灯，查看电池的剩余电量。 （图 11，表 4） 按住剩余电池电量指示灯开关约 3 秒后，指示 灯将熄灭。 环境温度和电池状态可能会对剩余电池电量产 开关面板 生轻微的影响，因此，建议您仅将指示灯作为 参考。 此外，电动工具或充电器上的剩余电池电量指 示灯可能有所不同。 图 11 表 4 指示灯状态 电池剩余电量 点亮 ； 电池剩余电量超过 75% 点亮 ； 电池剩余电量为50%－75% 点亮 ； 电池剩余电量为25%－50% 点亮 ； 电池剩余电量不到...
  • Page 17 中文 操作 警告！ 务必关闭开关，然后在以下情况下从工具中取出电池 ： • 停止或结束工作时 • 安装或拆卸喷嘴时 注意！ 为了延长使用寿命，锂离子电池配有可停止输出的保护功能。 因此，如果 工具过载，电机可能会停下来。 然而，这并非故障，而是保护功能造成的 结果。在这种情况下，请释放工具的开关并消除过载原因。 1. 开关操作和温度调节 向下滑动开关可分别选择 [I 档 ] 和 [II 档 ] 两档风量。 （图 12-a） 通过按温度控制按钮，可在 表 5 范围内以 10℃ 为增量调节各档的设置温 度。设置温度会显示在 LCD < 显示屏 > 上。 （图 12-b） 剩余电池...
  • Page 18 中文 2. 关于剩余电池电量指示灯 剩余电池电量也会显示在 LCD < 显示屏 > 上。 表 6 指示灯状态 电池剩余电量 超过 70% 55% － 70% 35% － 55% 20% － 35% 不到 20% 环境温度和电池特性不同，则剩余电池电量指示灯的显示也会有些许不同，以 上内容仅供参考。 注 : ○ 使用带剩余电池电量指示灯的电池时，请参考电池上的指示灯以了解电池剩 余电量。 ○ 请勿强烈撞击或破坏显示面板。否则可能会导致故障。 3. LED 灯的使用方法（图 13） 打开开关后，LED 灯将照亮工具的尖头部分。 关闭开关后，LED 灯将自动熄灭。...
  • Page 19 中文 根据要加热的物体设置温度。 也请注意会被同时加热的周围物体。 首先，边确认被加热物体没有变化边隔开一点距离吹出热风，然后接近一些直 至达到适当的距离。 加热易燃物品 (纸张、木头和塑料等) 将开关设于 [I 档] 位置并在至少远离被加热物体 10 cm 处用喷嘴加热。 渐渐地上下左右移动喷嘴前端，进行加热。 始终对准一处加热可能会引起变形或冒烟。 加热非易燃物品 (金属、石头和混凝土等) 将开关设于 [I 档] 位置，如没问题，将开关移至 [II 档] 位置。 在至少远离被加热物体 5 cm 处用喷嘴加热。 喷嘴太靠近可能会引起本工具过热，导致故障。 5. 面朝上的作业 注意！ ● 将本工具面朝上使用时，请将其放在稳定的表面上。 使用双手进行作业时，例如弯曲管材时， 管材 将热风枪平躺放好，使喷嘴面朝上的状 态进行使用。 图 14...

  • Page 20: 作业示例

    中文 作业示例 注意！ 附带的喷嘴的有些部分很锋利，将其从收藏 喷嘴 箱中取出或装卸时请戴上手套。 (扁平) 请根据被加热物体的形状和被加热区域选择喷 嘴。 刮刀 1. 剥离油漆 (图 15) 使用喷嘴（扁平）或喷嘴（圆），用热风软 图 15 化油漆，然后用刮刀去除油漆。 请注意过分加热油漆可能会将其烤焦，变得 更硬而难以刮去。 2. 软化胶纸 (图 16) 使用喷嘴 (扁平) 或喷嘴 (圆) 软化其表面，使 其易于剥落，然后拉起一边，向其下面吹入 喷嘴 (扁平) 热风，并轻轻地揭下整张胶纸。 图 16 3. 热封塑膜包装 (图 17) 对热收缩薄膜和软管使用喷嘴 (扁平)。如果 在近距离吹热气，材料会变色或破裂，所以...

  • Page 21: 警示信号

    中文 5. 水管除霜 (图 19) 喷嘴 使用喷嘴 (弯曲表面)，从边缘向中间加热 (弯曲表面) 冻结区域。请勿将煤气管道错当成水管并 对其加热。 注意不要损坏水管上冻结的树脂区域。 图 19 警示信号 本产品具有旨在保护工具本身和电池的功能。如果在作业期间触发了任何安全 保护功能，LED 灯和温度显示均会如 表 7 所描述的闪烁几秒钟。 当触发任何安全保护功能后，请立即关闭工具，并按照纠正措施中所述说明进 行操作。 表 7 安全保护 LED 灯显示 显示屏 纠正措施 功能 过载保护 开启 0.5 秒 / 去除过载原因。 关闭 0.5 秒 温度保护...

  • Page 22: Usb 设备的充电方法

    中文 USB 设备的充电方法 警告！ ○ 使用之前请检查 USB 连接线缆是否有破损或损坏。 使用有破损或损坏的 USB 线缆可能会导致冒烟或着火。 ○ 不使用产品时，请用橡胶盖封好 USB 端口。 USB 端口中落入灰尘等可能会导致冒烟或着火。 注 : ○ USB 充电过程中，可能会有偶尔暂停。 ○ USB 设备未充电时，请将充电器上拔 下 USB 设备。 否则不仅会减少 USB 设备的电池寿命， 还会导致意外事故。 ○ 根据设备类型，可能无法对部分 USB 设备进行充电。 (1) 选择充电方式 图 20 根据所选的充电方式，将电池插入充...

  • Page 23: 维护和检查

    中文 维护和检查 警告！ ○ 为避免发生严重事故，请确保开关处于关断位置，并取出电池。 ○ 在喷嘴冷却时进行检查和清洁。 1. 检查安装螺钉 要经常检查安装螺钉是否紧固妥善。若发现螺钉松了，应立即重新扭紧，否 则会导致严重的事故。 2. 电动机的维护 电动机绕线是电动工具的“心脏部”应仔细检查有无损伤，是否被油液或水 沾湿。 3. 检查端子（工具和电池） 确保端子上没有堆积削屑和灰尘。 在操作前、操作时和操作后需要时常检查。 注意！ 请清除端子上的削屑或灰尘。 否则可能导致故障。 4. 清理外部 当电动工具脏污时，请用柔软的干布或沾有肥皂水的布片擦拭。请勿使用氯 溶剂、汽油或油漆稀释剂，以免它们塑料溶化。 5. 电力耗尽的电池的处理方法 警告！ 请勿将电力耗尽的电池丢弃。如果焚烧电池，可能会引起爆炸。该电池可回收利 用。根据各国家和地区的法令法规，将电力耗尽的电池丢弃到城市垃圾中属于违 法行为。请向当地的固体废弃物负责人员咨询具体回收事宜或妥善的处理方法。 6. 收藏 电动工具和电池应收藏于温度低于 40℃ 和小孩拿不到的地方。 注 : 存放锂离子电池 在存放前请确保电池已完全充电。...

  • Page 24: 故障排除

    中文 注意！ 在操作和维修电动工具时，必须遵守贵国制定的安全的有关规则和标准。 关于 HiKOKI 牌无线电动工具的重要通知 ： 请确保始终使用我们指定的正版电池。如果使用我们指定以外的电池，或对电 池进行拆卸和改动（例如拆卸和更换电池组件或其他内部部件） ，那么我们无 法保证我们无线电动工具的安全性和使用性能。 故障排除 如果工具操作不正常，请使用下表中的检查步骤。如果未能解决问题，请向经 销商或 HiKOKI 公司授权服务中心咨询。 1. 电动工具 现象 可能的原因 解决办法 工具无法运行 没有剩余电池电量 为电池充电 开关处于 I 与 OFF ( ○ ) 之 移动前，先将开关置于 OFF 间的位置有一段时间。 ( ○ ) 位置一次。 冒白烟...
  • Page 25 即使电池完全充 电池的使用寿命已耗尽。 请更换新电池。 电，电池的使用寿 命也会逐渐缩短。 电池的充电时间较 电池、充电器或周围环境的 请在室内或温暖的环境中充 长。 温度过低。 电。 充电器的排气孔堵塞，导致 请勿堵塞排气孔。 其内部部件过热。 冷却扇未运转。 请联系 HiKOKI 授权服务中 心进行维修。 USB 电源灯熄灭， 电池剩余电量低。 用电量充足电池替换它。 USB 设备停止充 将充电器的电源插头插入电 电。 插座中。 即使 USB 设备充电 USB 电源灯点亮呈绿色，提 这种情况不属于故障。 完毕，USB 电源灯 示可进行 USB 充电。 也不熄灭。...

  • Page 26: 选择附件

    中文 选择附件 根据特定作业选择适合的附件。 有关详细信息请联系 HiKOKI 授权服务中心。 18V (Li-ion) BSL36A18 UC18YSL3 电池 (14.4V－18V) 充电器 产品编号 : 329897 电池盖...

  • Page 27: General Power Tool Safety Warnings

    English CONTENTS GENERAL POWER TOOL SAFETY WARNINGS ........27 CORDLESS HEAT GUN SAFETY WARNINGS ........... 30 ADDITIONAL SAFETY WARNINGS ............. 31 CAUTION ON LITHIUM-ION BATTERY ............32 REGARDING LITHIUM-ION BATTERY TRANSPORTATION ......34 USB DEVICE CONNECTION PRECAUTIONS ..........34 SYMBOLS ....................34 NAME OF PARTS..................
  • Page 28 English Electrical safety a) Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodifi ed plugs and matching outlets will reduce risk of electric shock. b) Avoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and refrigerators.
  • Page 29 English g) If devices are provided for the connection of dust extraction and collection facilities, ensure these are connected and properly used. Use of dust collection can reduce dust-related hazards. Power tool use and care a) Do not force the power tool. Use the correct power tool for your application. The correct power tool will do the job better and safer at the rate for which it was designed.

  • Page 30: Cordless Heat Gun Safety Warnings

    English Service a) Have your power tool serviced by a qualifi ed repair person using only identical replacement parts. This will ensure that the safety of the power tool is maintained. CAUTION Keep children and infi rm persons away. When not in use, tools should be stored out of reach of children and infi rm persons. CORDLESS HEAT GUN SAFETY WARNINGS WARNING Do not use the tool with wet hands.

  • Page 31: Additional Safety Warnings

    English CAUTION Parts of the nozzle supplied are sharp, so use gloves when removing them from the case and when attaching or detaching them. The nozzle, the tip of the nozzle and the material that was heated are extremely hot during and immediately after using the tool, so use gloves and avoid touching them directly.

  • Page 32: Caution On Lithium-Ion Battery

    English When using this unit continuously, the unit may overheat, leading to damage in the motor and switch. Therefore, whenever the housing becomes hot, give the tool a break for a while. 10. Make sure that the battery is installed fi rmly. If it is at all loose it could come off and cause an accident.
  • Page 33 English Do not pierce battery with a sharp object such as a nail, strike with a hammer, step on, throw or subject the battery to severe physical shock. Do not use an apparently damaged or deformed battery. Do not use the battery for a purpose other than those specifi ed. If the battery charging fails to complete even when a specifi...

  • Page 34: Regarding Lithium-Ion Battery Transportation

    English REGARDING LITHIUM-ION BATTERY TRANSPORTATION When transporting a lithium-ion battery, please observe the following precautions. WARNING Notify the transporting company that a package contains a Power Output lithium-ion battery, inform the company of its power output and follow the instructions of the transportation company when arranging transport.

  • Page 35: Name Of Parts

    English NAME OF PARTS POWER TOOL Name plate Display Nozzle Intake port Front cover Switch Motor Hook Temperature LED light control button Battery (sold separately) Fig. 3 Battery Battery Charger (optional accessories) (optional accessories) Battery cover Charge indicator lamp Ventilation holes Cord Ventilation holes Body...

  • Page 36: Specifications

    English SPECIFICATIONS Model RH18DA Voltage 18 V Set I 30–400°C Air temperature Set II 30–550°C Capacity Set I 200 L/min Air volume Set II 300 L/min BSL36A18: Li-ion 36 V / 18 V Battery* (2.5 Ah / 5.0 Ah 10 cells) Weight 1.3 kg (BSL36A18 attached) When using 14.4 V (BSL14xx series), the air volume/temperature and remaining battery...

  • Page 37: Applications

    English APPLICATIONS ○ Peeling off paint ○ Heat wrapping using heat-shrink fi lm ○ Softening adhesive ○ Soldering work ○ Removing putty from window frames ○ Drying work ○ Forming resin pipes ○ Defrosting work ○ Welding plastic BATTERY REMOVAL/INSTALLATION Battery removal Handle Hold the handle tightly and push the battery...
  • Page 38 English Table 2 Indications of the charge indicator lamp Lights for 0.5 seconds. Does Before Blinks not light for 0.5 seconds. Plugged into power charging (RED) (off for 0.5 seconds) source Lights for 0.5 seconds. Does Blinks not light for 1 second. Battery capacity at less (BLUE) (off...
  • Page 39 English Regarding the temperatures and charging time of the rechargeable battery The temperatures and charging time will become as shown in Table 3. Table 3 Charger UC18YSL3 Type of battery Li-ion Temperatures at which the 0°C–50°C battery can be recharged Charging 14.4 voltage...

  • Page 40: Prior To Operation

    English How to make the batteries perform longer. Recharge the batteries before they become completely exhausted. When you feel that the power of the tool becomes weaker, stop using the tool and recharge its battery. If you continue to use the tool and exhaust the electric current, the battery may be damaged and its life will become shorter.
  • Page 41 English You can remove the nozzle without touching it by rotating the front cover counterclockwise. (Fig. 9) Nozzle (Plane) Front cover Fig. 9 NOTE ○ Be careful not to remove the nozzle during work. ○ When removing it, be careful not to damage the surroundings or the nozzle. CAUTION ●...
  • Page 42 English About Remaining Battery Indicator Remaining battery Remaining battery You can check the battery’s remaining capacity indicator switch indicator lamp by pressing the remaining battery indicator switch to light the indicator lamp. (Fig. 11, Table 4) The indicator will shut off approximately 3 seconds after the remaining battery indicator Switch panel switch is pressed.

  • Page 43: Operation

    English OPERATION WARNING Be sure to turn off the switch, then remove the battery from the tool in the following situations: • When stopping or ending work • When attaching or removing a nozzle CAUTION To extend the lifetime, the lithium-ion battery equips with the protection function to stop the output.
  • Page 44 English About remaining battery indicator The remaining battery level is also displayed on the LCD <Display>. Table 6 State of lamp Battery Remaining Power Over 70% 55%–70% 35%–55% 20%–35% Less than 20% As the remaining battery indicator shows somewhat differently depending on ambient temperature and battery characteristics, read it as a reference.
  • Page 45 English Set the temperature in consideration of the article to be heated. Also, pay attention to the surrounding material that will be heated at the same time. First of all, apply the hot air from a distance while checking that there are no changes in the article being heated, and then move it closer until it reaches an appropriate distance.

  • Page 46: Work Example

    English WORK EXAMPLE CAUTION Parts of the nozzles supplied are sharp, so Nozzle use gloves when removing them from the case (Plane) and when attaching or detaching them. Select the nozzle in consideration of the shape Scraper of the article being heated and the area being heated.

  • Page 47: Warning Signals

    English Defrosting water pipes (Fig. 19) Nozzle Use nozzle (curved surface) to heat the (Curved surface) frozen area from the edge to the center. Do not mistake gas pipes for water pipes and heat them. Take care to avoid damaging frozen resin areas on water pipes.

  • Page 48: How To Recharge Usb Device

    English HOW TO RECHARGE USB DEVICE WARNING ○ Prior to use, check the connecting USB cable for any defect or damage. Using a defective or damaged USB cable can cause smoke emission or ignition. ○ When the product is not being used, cover the USB port with the rubber cover. Buildup of dust etc.

  • Page 49: Maintenance And Inspection

    English MAINTENANCE AND INSPECTION WARNING ○ To avoid serious accident, ensure the switch is in the OFF position, and pull out the battery. ○ Inspect and clean the nozzle while it is cool. Inspecting the mounting screws Regularly inspect all mounting screws and ensure that they are properly tightened. Should any of the screws be loose, retighten them immediately.

  • Page 50: Troubleshooting

    TROUBLESHOOTING Use the inspections in the table below if the tool does not operate normally. If this does not remedy the problem, consult your dealer or the HiKOKI Authorized Service Center. 1. Power tool Symptom...
  • Page 51 The charger’s vents are blocked, Avoid blocking the vents. causing its internal components to overheat. The cooling fan is not running. Contact a HiKOKI Authorized Service Center for repairs. The USB power lamp The battery’s capacity has become Replace the battery with one that has switched off...
  • Page 52 English Symptom Possible cause Remedy It is unclear what the The USB power lamp does not Examine the USB device that is charging status of switch off even when charging is charging to confi rm its charging a USB device is, or complete.

  • Page 53: Selecting Accessories

    English SELECTING ACCESSORIES Select accessories that are suited to a specifi c task. For details contact HiKOKI Authorized Service Center. 18 V (Li-ion) BSL36A18 UC18YSL3 Battery (14.4 V–18 V) Charger Part Number: 329897 Battery cover...
  • Page 56 服务中心 高壹工机商业(上海)有限公司 上海市闵行区浦江工业园区三鲁路3585号7幢3楼 制造商 广东高壹工机有限公司 广东省广州市番禺区化龙镇工业路富裕围工业村 编号：C99744321 G 发行日期：2022年1月 中国印刷...
