BD Sensors DM10 Mounting Instructions

CS EN
Návod k montáži /
Mounting instructions

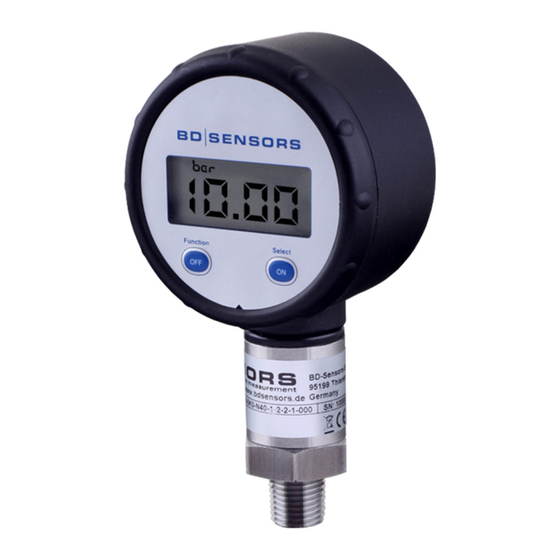

Digitální manometr / Digital pressure gauge
DM10, DM17
www.bdsensors.cz
MA_DM1X_C-E
Centrála /
Headquarters
BD SENSORS s.r.o.
Hradišťská 817
CZ - 687 08 Buchlovice
Česká republika / Czech Republic
Tel.: +420 572 / 411 011
Fax: +420 572 / 411 497
Západní Evropa / Rusko /
Western Europe Headquarters Russia
BD SENSORS GmbH BD SENSORS RUS
BD-Sensors-Str. 1 39a, Varshavskoe shosse
D - 95199 Thierstein RU - Moscow 117105
Německo / Rusko /
Germany Russia
Tel.: +49 (0) 92 35 / 98 11-0 Tel.: +7 (0) 9 59 81 / 09 63
Fax: +49 (0) 92 35 / 98 11-11 Fax: +7 (0) 9 57 95 / 07 21
Tento návod k montáži je výtah z podrobného
návodu k obsluze. Ten si prosím stáhněte
z našich internetových stránek, pokud nejste
s výrobkem dobře seznámeni.
These mounting instructions are an excerpt from the complete
operating manual. It may be downloaded from our homepage,
if you are not familiar with the device.
www.bdsensors.cz
www.bdsensors.com
– Technické změny vyhrazeny –
– Technical modifications reserved –
Česky
VAROVÁNÍ! Montáž snímačů dle tohoto návodu může
provádět pouze osoba znalá alespoň dle § 5 vyhlášky
50/1978 Sb., nebo dle § 21 vyhlášky 508/2009 Z.z..
VAROVÁNÍ! Dodržujte bezpečnostní a montážní pokyny
uvedené v návodu k obsluze. Dále je třeba dodržet platné
předpisy bezpečnosti práce, národní normy pro instalaci
a obecně známá technická pravidla.
VAROVÁNÍ! Před montáží se ujistěte, že v závitovém hrdle
zavřeného ventilu není žádná kapalina. Případné zbytky kapaliny
odstraňte vhodným způsobem. Nikdy nemontujte proti kapalině
v závitu.
Omezení záruky
V případě nedodržení pokynů v návodu k obsluze,
při nesprávném použití, při změně nebo poškození
přístroje, neposkytuje výrobce žádnou záruku.
Správné použití
Ujistěte se, že je měřené médium slučitelné s díly snímače,
které jsou v kontaktu s médiem, a že snímač plně odpovídá
zamýšlenému použití. Technické parametry uvedené
v aktuálním katalogovém listě jsou závazné a musí být
bezpodmínečně dodržovány.
Identifikace produktu
rozsah sériové
označení typu objednací kód
číslo
Výměna baterií
Při výměně baterií postupujte podle následujících pokynů:
- Sejměte kryt a vyměňte baterie.
- Přístroj poté opět řádně uzavřete.
Struktura systému menu
menu 2: MAX
menu 1: MIN
zobrazení
zobrazení
maximální hodnoty
minimální hodnoty
menu 3: UNIT
režim displeje
(zobrazení měřené
jednotka tlaku
hodnoty)
menu 5: SW OFF menu 4: ZERO
automatické nastavení nuly
vypnutí
Montáž
VAROVÁNÍ! Přístroj montujte vždy ve stavu bez el. napájení a bez přívodního tlaku!
VAROVÁNÍ! K utěsnění použijte vhodné těsnění s ohledem na měřené médium a měřený tlak.
NEPOUŽÍVEJTE (u přípojky dle DIN 3852)
NEBO TEFLONOVOU PÁSKU!
Přípojka dle DIN 3852 EN387 Přípojka NPT Přípojka UNF
G1/2": G1/4": 1/4" NPT:
ca 10 Nm ca 20 Nm ca 30 Nm
Uvedené utahovací momenty nesmí být překročeny!
Zobrazovací a obslužný modul
displej
Select / Tlačítko ON
Function / Tlačítko OFF
Select / Tlačítko ON: Function / Tlačítko OFF:
- zapnutí přístroje - vypnutí přístroje
- výběr jednotky tlaku - listování v systému menu
- nastavení nuly
- nastavení vypínací automatiky
Obsah menu
1 MIN
Zobrazení minimálního tlaku
Na displeji se zobrazí minimální tlak naměřený během měření. K výmazu uložené hodnoty stiskněte
tlačítko ON / Select. Na displeji se zobrazí
2 MAX Zobrazení maximálního tlaku
Na displeji se zobrazí maximální tlak naměřený během měření. K výmazu uložené hodnoty stiskněte
tlačítko ON / Select. Na displeji se zobrazí
3 UNIT Nastavení jednotky tlaku
Nastavitelné jednotky: bar, mbar, psi, MPa, mH
Výběr a aktivace požadované jednotky se provádí pomocí tlačítka ON / Select.
Možnost výběru jednotky se řídí podle přesnosti přístroje a mění se v závislosti na rozsahu tlaku.
4 ZERO Nastavení nuly
Zjistíte-li u měřených hodnot odchylky vztahující se k nulovému bodu, je možné nulu nové nastavit pomocí
tlačítka ON / Select. Na displeji se zobrazí
od nulového bodu, je nutná tlaková reference.
5 SW OFF
Nastavení vypínací automatiky
Vypínací automatika se nastavuje pomocí tlačítka ON / Select.
Význam nastavitelných číslic:
"0": vypínací automatika je vypnutá
"1" – "5": automatické vypnutí po 1 až 5 minutách
Po 10 sekundách nečinnosti se systém menu automaticky vypne, uloženy budou poslední nastavené hodnoty. Poté, co
SW OFF
„prolistujete" celé menu, dojde k jeho vypnutí po části
Při změně nastavení jednotky tlaku dojde k přepočtu rozsahu na novou jednotku až po opuštění systému menu.
Ne u všech rozsahů tlaku je možné nastavit všechny jednotky tlaku.
ŽÁDNÉ
DODATEČNÉ TĚSNICÍ MATERIÁLY JAKO KOUDEL, KONOPÍ
Při montáži se vyvarujte
mechanického pnutí na tlakové přípojce, které by
mohlo vést k posunu charakteristiky
k poškození přístroje. Toto platí zejména pro velmi
nízké tlakové rozsahy a pro přístroje s plastovou
přípojkou.
Další důležité informace
7/16"-20:
v podrobném návodu k obsluze.
ca 20 Nm
Orientace displeje
Aby mohly být údaje na displeji dobře čitelné i v případě
neobvyklé montážní polohy přístroje, je možné displej natočit
do požadované pozice.
, hodnota bude vymazána.
, hodnota bude vymazána.
O
2
, hodnota bude vymazána. Je-li okolní tlak odlišný
.
vzniku vysokého
nebo
naleznete
