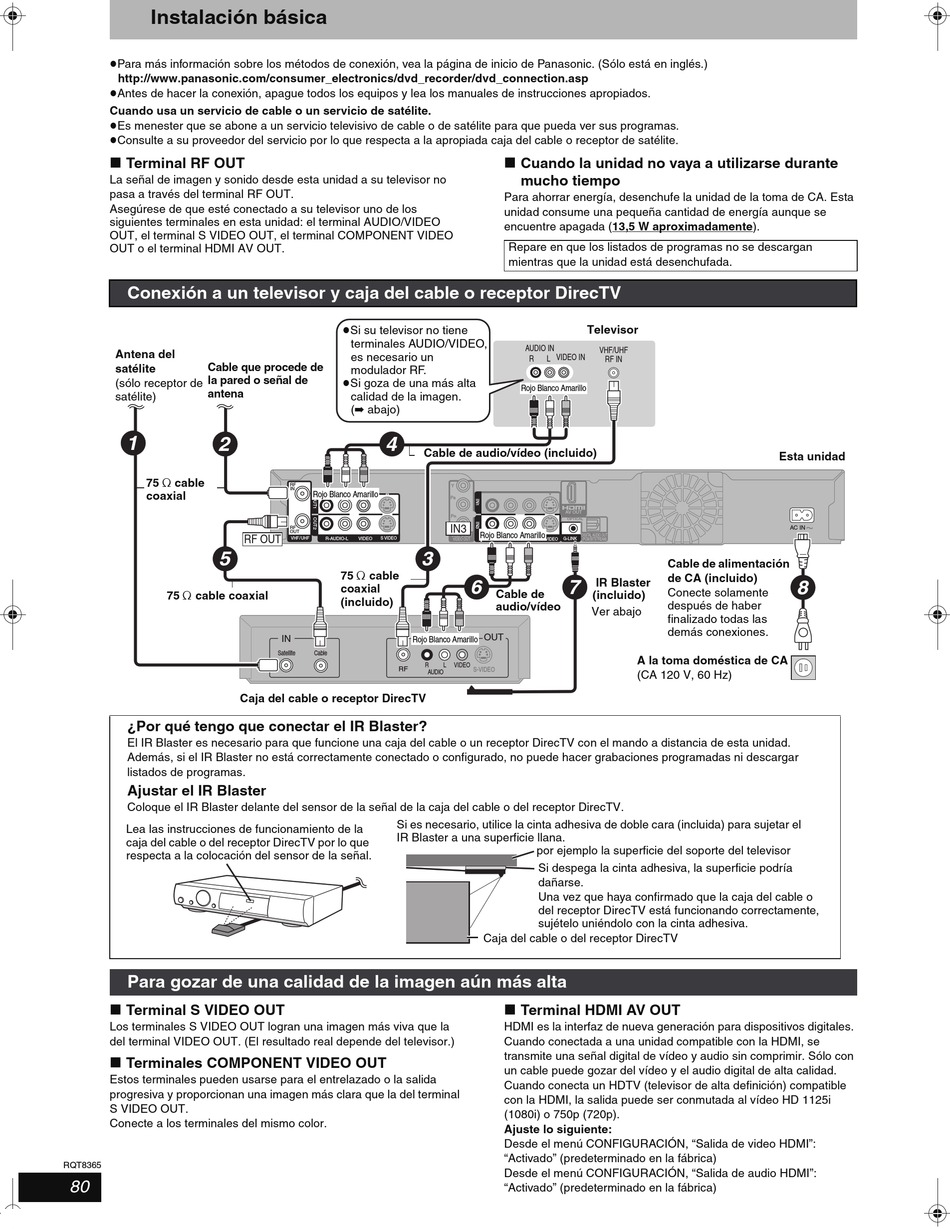

Instalación básica
≥Para más información sobre los métodos de conexión, vea la página de inicio de Panasonic. (Sólo está en inglés.)
http://www.panasonic.com/consumer_electronics/dvd_recorder/dvd_connection.asp
≥Antes de hacer la conexión, apague todos los equipos y lea los manuales de instrucciones apropiados.
Cuando usa un servicio de cable o un servicio de satélite.
≥Es menester que se abone a un servicio televisivo de cable o de satélite para que pueda ver sus programas.
≥Consulte a su proveedor del servicio por lo que respecta a la apropiada caja del cable o receptor de satélite.
∫ Terminal RF OUT
La señal de imagen y sonido desde esta unidad a su televisor no
pasa a través del terminal RF OUT.
Asegúrese de que esté conectado a su televisor uno de los
siguientes terminales en esta unidad: el terminal AUDIO/VIDEO
OUT, el terminal S VIDEO OUT, el terminal COMPONENT VIDEO
OUT o el terminal HDMI AV OUT.
Conexión a un televisor y caja del cable o receptor DirecTV
Antena del
Cable que procede de
satélite
la pared o señal de
(sólo receptor de
antena
satélite)
1
2
75 ≠ cable
coaxial
5
75 ≠ cable coaxial
¿Por qué tengo que conectar el IR Blaster?
El IR Blaster es necesario para que funcione una caja del cable o un receptor DirecTV con el mando a distancia de esta unidad.
Además, si el IR Blaster no está correctamente conectado o configurado, no puede hacer grabaciones programadas ni descargar
listados de programas.
Ajustar el IR Blaster
Coloque el IR Blaster delante del sensor de la señal de la caja del cable o del receptor DirecTV.
Lea las instrucciones de funcionamiento de la
caja del cable o del receptor DirecTV por lo que
respecta a la colocación del sensor de la señal.
Para gozar de una calidad de la imagen aún más alta
∫ Terminal S VIDEO OUT
Los terminales S VIDEO OUT logran una imagen más viva que la
del terminal VIDEO OUT. (El resultado real depende del televisor.)
∫ Terminales COMPONENT VIDEO OUT
Estos terminales pueden usarse para el entrelazado o la salida
progresiva y proporcionan una imagen más clara que la del terminal
S VIDEO OUT.
Conecte a los terminales del mismo color.
RQT8365
80
≥Si su televisor no tiene
terminales AUDIO/VIDEO,
es necesario un
modulador RF.
≥Si goza de una más alta
calidad de la imagen.
(➡ abajo)
4
RF
IN
Rojo Blanco Amarillo
RF
OUT
RF OUT
VHF/UHF R-AUDIO-L VIDEO S VIDEO
75 ≠ cable
coaxial
(incluido)
IN
Satellite Cable
RF
Caja del cable o receptor DirecTV
Si es necesario, utilice la cinta adhesiva de doble cara (incluida) para sujetar el
IR Blaster a una superficie llana.
∫ Cuando la unidad no vaya a utilizarse durante
mucho tiempo
Para ahorrar energía, desenchufe la unidad de la toma de CA. Esta
unidad consume una pequeña cantidad de energía aunque se
encuentre apagada (13,5 W aproximadamente).
Repare en que los listados de programas no se descargan
mientras que la unidad está desenchufada.
AUDIO IN
L VIDEO IN
R
Rojo Blanco Amarillo
Cable de audio/vídeo (incluido)
Y
P
B
AV OUT
P
R
OPTICAL
IN3
Rojo Blanco Amarillo
COMPONENT
G-LINK
VIDEO OUT R-AUDIO-L VIDEO S VIDEO
3
6 7
Cable de
audio/vídeo
OUT
Rojo Blanco Amarillo
R L VIDEO
S-VIDEO
AUDIO
por ejemplo la superficie del soporte del televisor
Si despega la cinta adhesiva, la superficie podría
dañarse.
Una vez que haya confirmado que la caja del cable o
del receptor DirecTV está funcionando correctamente,
sujételo uniéndolo con la cinta adhesiva.
Caja del cable o del receptor DirecTV
∫ Terminal HDMI AV OUT
HDMI es la interfaz de nueva generación para dispositivos digitales.
Cuando conectada a una unidad compatible con la HDMI, se
transmite una señal digital de vídeo y audio sin comprimir. Sólo con
un cable puede gozar del vídeo y el audio digital de alta calidad.
Cuando conecta un HDTV (televisor de alta definición) compatible
con la HDMI, la salida puede ser conmutada al vídeo HD 1125i
(1080i) o 750p (720p).
Ajuste lo siguiente:
Desde el menú CONFIGURACIÓN, "Salida de video HDMI":
"Activado" (predeterminado en la fábrica)
Desde el menú CONFIGURACIÓN, "Salida de audio HDMI":
"Activado" (predeterminado en la fábrica)
Televisor
VHF/UHF
RF IN
DIGITAL AUDIO OUT
(PCM/BITSTREAM)
Cable de alimentación
de CA (incluido)
IR Blaster
Conecte solamente
(incluido)
después de haber
Ver abajo
finalizado todas las
demás conexiones.
A la toma doméstica de CA
(CA 120 V, 60 Hz)
Esta unidad
AC IN
8
