INSTRUCCIONES PARA LA INSTALACIÓN HORNO EMPOTRADO A GAS

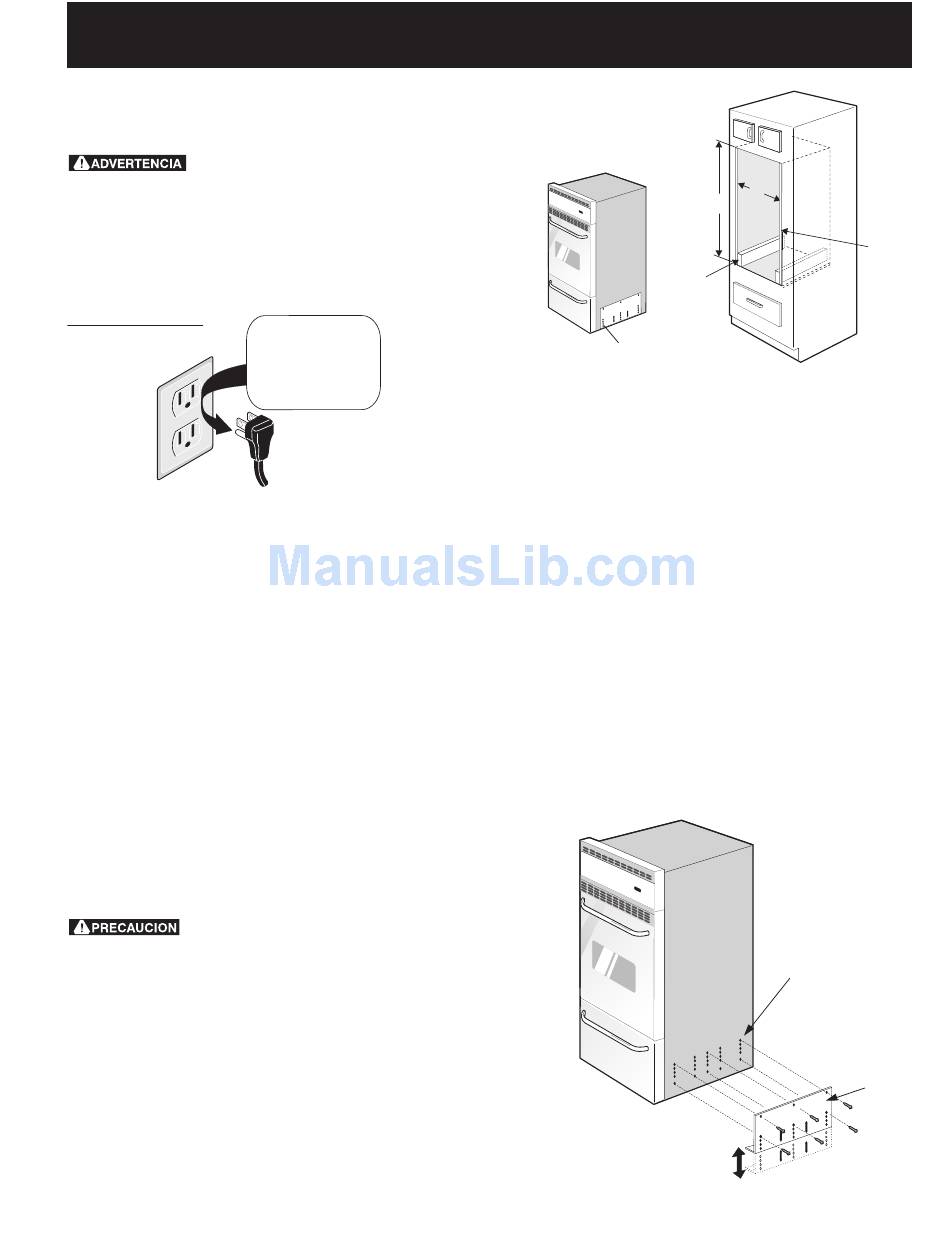

2. Conexión Eléctrica
Como medida de seguridad personal, esté artefacto
debe conectarse a tierra correctamente.
Para su protección contra choques
eléctricos este aparato ha sido equipado con un enchufe
de tres patas con conexión a tierra apropiada. No
remueva la pata redonda de tierra de es enchufe.
Un electricista calificado debe verificar el enchufe de pared
y el circuito para asegurar que el enchufe está conectado a
tierra correctamente.
Método Preferido
Enchure
de pared a
tierra
Figura 2
En caso de encontrarse con un enchufe de pared de dos
patas, es la personal responsabilidad y la obligación del
consumidor reemplazarlo por el enchufe de pared a tierra
de tres patas correspondiente.
No debe, bajo ninguna circunstancia cortar o retirar la
tercera pata (tierra) del cable de encendido
Si una fuente de eléctrica es utilizada; el aparato debe
ser conectado a tierra de acuerdo con las normas locales
o de acuerdo las "National Electrical Code" ANSI/NFPA
No. 70-1987 o ultima edición.
Verifique todos los códigos, normas o regulaciones para
cerciorarse que la instalación está de acuerdo a los
códigos locales, estatales y de las empresas de servicio
de energía locales.
El incumplimiento las anteriores recomendaciones,
puede resultar en un peligroso coque eléctrico.
Nota: Todas las conexiones y ajustes deben de ser
realizados por un técnico calificado.
Desconecte el cable del suministro
eléctrico del enchufe de pared antes de reparar la
plancha de cocinar.
3. Alternativa de construccion
(Para modelo con 1 ½ cavidades solamente)
Instrucciones para instalar un horno de 1 ½ cavidades en
una abertura existente para horno de 2 cavidades con
dimensiones de 42 1 / " de alto por 22 ½" de ancho.
8
No debe, bajo
ninguna
circunstancia cortar
o retirar la tercera
pata del cable de
encendido
Cable de encendido con
enchufe de tres
patas a tierra
1"
1. Ajuste de altura - ajuste inferior de altura de 1".
2. Si la abertura es demasiado ancha para fijar la unidad
al gabinete con tornillos de montaje, ajuste con las
tiras de relleno.
3. 2" X 4" (1 ½" X 3 ½" standard) 22" mínimo - para al
derecho, nivele con el frente del gabinete. Asegure al
suelo o al pared.
4. Moldura inferior (no se muestra) - monte al menos ¼"
sobre el frente del gabinete (en parte inferior de
abertura).
4. Ajustando la Altura del Horno
(Para modelos con 1 ½ cavidades solamente)
Retire y ponga a un lado la rejilla baja de ventilación que
está pegada a la parte exterior del panel del horno. La
rejilla será fijada a la parte de baja del frente del
gabinete después de que éste haya sido instalado en el
gabinete.
Este modelos de horno cuenta con un ajuste de altura de 1
½" (ver figura 4). Con este ajuste y la pestaña de ½" el
horno puede ser instalado en aberturas existentes de 37 ½"
a 39" de altura.
Figura 4
11
22 ½"
42 1 / "
8
3"
Figura 3
Perferaciones
para
ajustar
Panel de
extensión
tornillos de
montaje
2"
