Verkleidungen
Um die entsprechend der Anleitung entfernten Bauteile wieder zusammen zu bauen, gehen Sie bitte in umgekehrter Reihenfolge
vor.
Bevor Sie die folgenden Arbeiten vornehmen, lassen sie den Motor und das Abgassystem auf Raumtemperatur
abkühlen, um Verbrennungen zu vermeiden.
HINWEIS
Kunststoffteile und lackierte Teile vorsichtig behandeln:
•
Nicht verkratzen oder beschädigen.
•
Elektrische Kabel nicht quetschen oder dehnen.
INSTRUMENT UND KONTROLLFUNKTIONEN

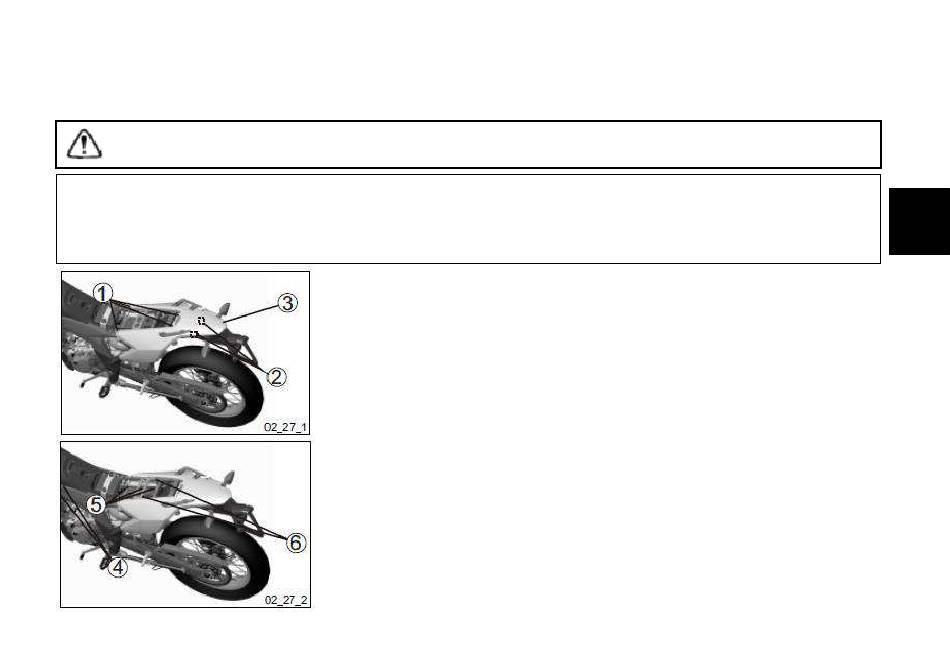

Hintere Verkleidung entfernen
1. Fahrzeug auf dem Ständer abstellen.
2. Sitzbank entfernen.
3. Die 4 Schrauben (1) lösen und entfernen
4. Die 2 Schrauben (2). lösen und entfernen
5. Hintere Verkleidung (3) abnehmen.
Mittlere Verkleidungsteile entfernen
6. Die 2 Schrauben (4) auf beiden Seiten entfernen.
7. Die 3 Schrauben (5) entfernen. Beilagscheiben entfernen.
8. Seitliche Verkleidungsteile (6) abnehmen.
