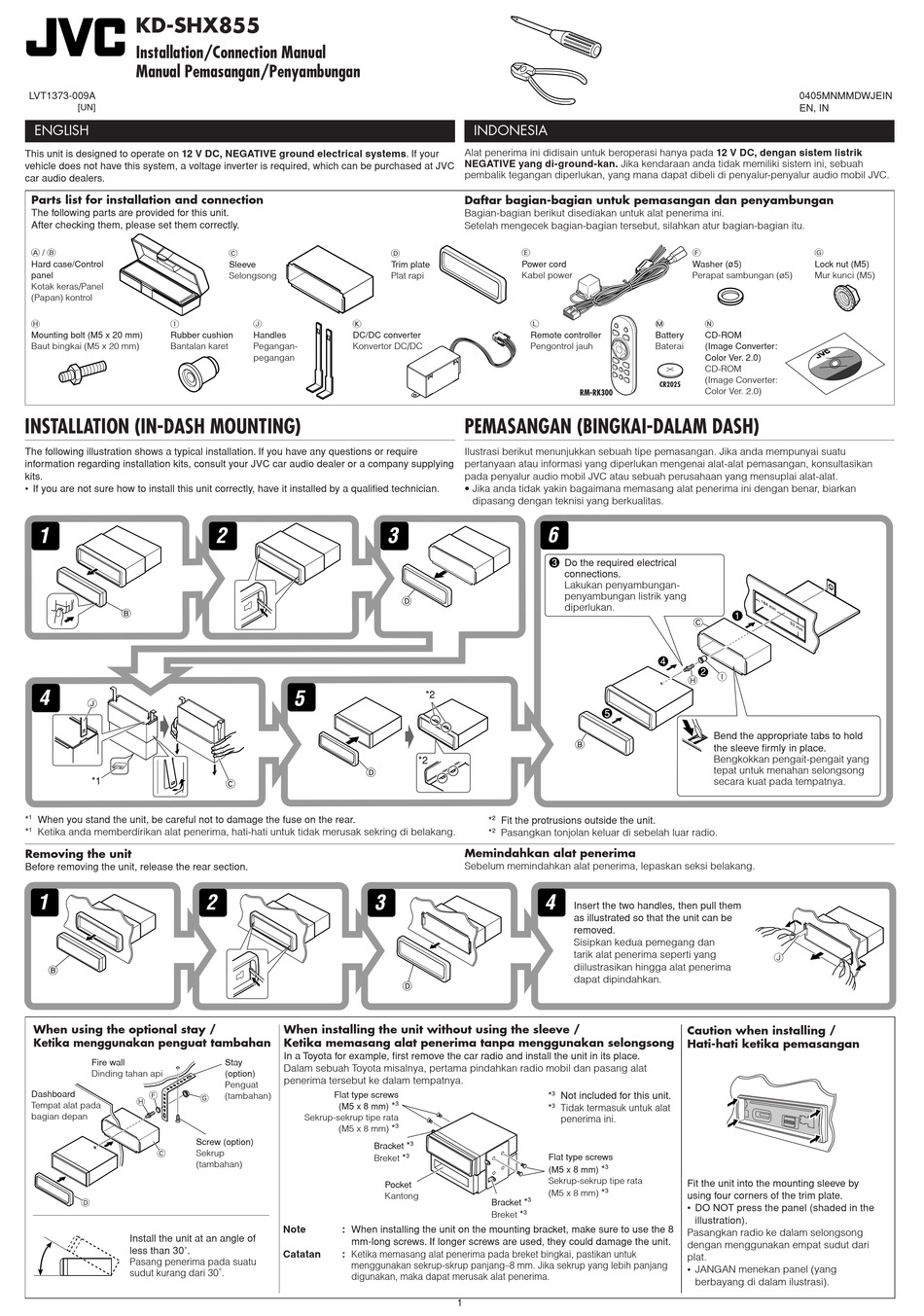

JVC KD-SHX855 Installation & Connection Manual

KD-SHX855
Installation/Connection Manual
Manual Pemasangan/Penyambungan
LVT1373-009A
[UN]
ENGLISH
This unit is designed to operate on 12 V DC, NEGATIVE ground electrical systems. If your
vehicle does not have this system, a voltage inverter is required, which can be purchased at JVC
car audio dealers.
Parts list for installation and connection
The following parts are provided for this unit.
After checking them, please set them correctly.
A / B
Hard case/Control
panel
Kotak keras/Panel
(Papan) kontrol
H I
Mounting bolt (M5 x 20 mm) Rubber cushion
Baut bingkai (M5 x 20 mm) Bantalan karet
INSTALLATION (IN-DASH MOUNTING)
The following illustration shows a typical installation. If you have any questions or require
information regarding installation kits, consult your JVC car audio dealer or a company supplying
kits.
• If you are not sure how to install this unit correctly, have it installed by a qualifi ed technician.
1
* When you stand the unit, be careful not to damage the fuse on the rear.
* 1 Ketika anda memberdirikan alat penerima, hati-hati untuk tidak merusak sekring di belakang.
Removing the unit
Before removing the unit, release the rear section.
When using the optional stay /
Ketika menggunakan penguat tambahan
Fire wall
Dinding tahan api
Dashboard
Tempat alat pada
bagian depan
Screw (option)
Sekrup
(tambahan)
Install the unit at an angle of
less than 30˚.
Pasang penerima pada suatu
sudut kurang dari 30˚.
C D
Sleeve Trim plate
Selongsong Plat rapi
J K
Handles DC/DC converter
Pegangan- Konvertor DC/DC
pegangan
When installing the unit without using the sleeve /
Ketika memasang alat penerima tanpa menggunakan selongsong
In a Toyota for example, fi rst remove the car radio and install the unit in its place.
Stay
Dalam sebuah Toyota misalnya, pertama pindahkan radio mobil dan pasang alat
(option)
penerima tersebut ke dalam tempatnya.
Penguat
Flat type screws
(tambahan)
* 3
(M5 x 8 mm)
Sekrup-sekrup tipe rata
* 3
(M5 x 8 mm)
Bracket
Breket
Pocket
Kantong
Note : When installing the unit on the mounting bracket, make sure to use the 8
mm-long screws. If longer screws are used, they could damage the unit.
Catatan : Ketika memasang alat penerima pada breket bingkai, pastikan untuk
menggunakan sekrup-skrup panjang–8 mm. Jika sekrup yang lebih panjang
digunakan, maka dapat merusak alat penerima.
INDONESIA
Alat penerima ini didisain untuk beroperasi hanya pada 12 V DC, dengan sistem listrik
NEGATIVE yang di-ground-kan. Jika kendaraan anda tidak memiliki sistem ini, sebuah
pembalik tegangan diperlukan, yang mana dapat dibeli di penyalur-penyalur audio mobil JVC.
Daftar bagian-bagian untuk pemasangan dan penyambungan
Bagian-bagian berikut disediakan untuk alat penerima ini.
Setelah mengecek bagian-bagian tersebut, silahkan atur bagian-bagian itu.
E
Power cord
Kabel power
L
Remote controller
Pengontrol jauh
PEMASANGAN (BINGKAI-DALAM DASH)
Ilustrasi berikut menunjukkan sebuah tipe pemasangan. Jika anda mempunyai suatu
pertanyaan atau informasi yang diperlukan mengenai alat-alat pemasangan, konsultasikan
pada penyalur audio mobil JVC atau sebuah perusahaan yang mensuplai alat-alat.
• Jika anda tidak yakin bagaimana memasang alat penerima ini dengan benar, biarkan
dipasang dengan teknisi yang berkualitas.
Do the required electrical
connections.
Lakukan penyambungan-
penyambungan listrik yang
diperlukan.
2
* Fit the protrusions outside the unit.
* 2 Pasangkan tonjolan keluar di sebelah luar radio.
Memindahkan alat penerima
Sebelum memindahkan alat penerima, lepaskan seksi belakang.
Insert the two handles, then pull them
as illustrated so that the unit can be
removed.
Sisipkan kedua pemegang dan
tarik alat penerima seperti yang
diilustrasikan hingga alat penerima
dapat dipindahkan.
3
* Not included for this unit.
* 3 Tidak termasuk untuk alat
penerima ini.
* 3
* 3 Flat type screws
(M5 x 8 mm)
Sekrup-sekrup tipe rata
(M5 x 8 mm)
* 3
Bracket
* 3
Breket
1
F
Washer (ø5)
Perapat sambungan (ø5)
M N
Battery CD-ROM
Baterai (Image Converter:
Color Ver. 2.0)
CD-ROM
(Image Converter:
Color Ver. 2.0)
Bend the appropriate tabs to hold
the sleeve fi rmly in place.
Bengkokkan pengait-pengait yang
tepat untuk menahan selongsong
secara kuat pada tempatnya.
Caution when installing /
Hati-hati ketika pemasangan
* 3
Fit the unit into the mounting sleeve by
3
*
using four corners of the trim plate.
• DO NOT press the panel (shaded in the
illustration).
Pasangkan radio ke dalam selongsong
dengan menggunakan empat sudut dari
plat.
• JANGAN menekan panel (yang
berbayang di dalam ilustrasi).
0405MNMMDWJEIN
EN, IN
G
Lock nut (M5)
Mur kunci (M5)
