DE

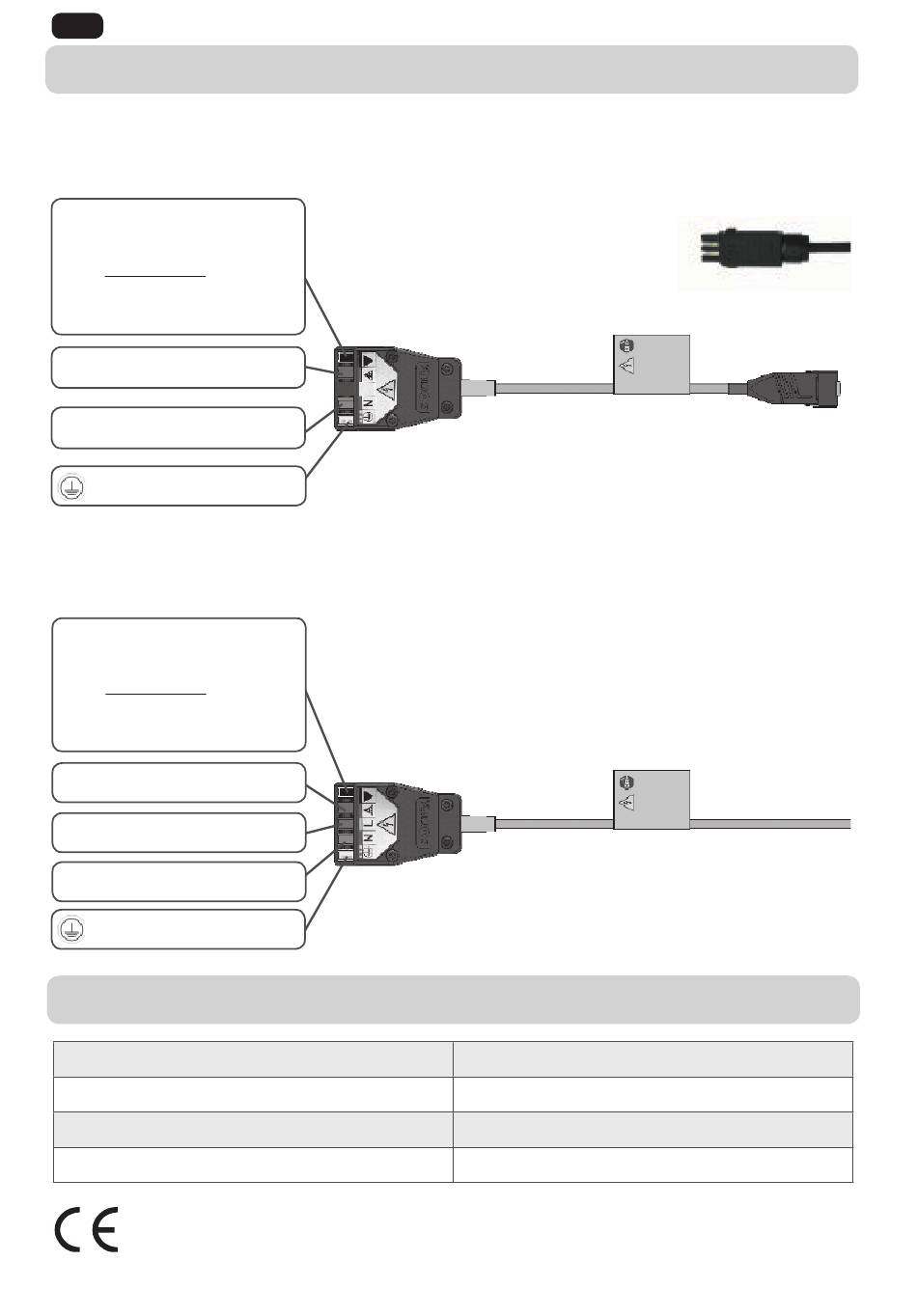

4. ANSCHLIESSEN EINES ANTRIEBS
4.1. WT-, RTS-, io-ANTRIEBE:
Schließen Sie den Antrieb direkt (mit dem Hirschmann-Stecker) Ž oder über das Adapterkabel
(9020148),  das im Kit enthalten ist, an.
▼
AB-Bewegung (schwarz)
Bei Anschluss eines
Funkantriebs (RTS/io)
bleibt diese Klemme
unbelegt!
▲
AUF-Bewegung (rot)
N
Neutralleiter (blau)
Schutzleiter (gelb-grün)
4.2. io HYBRID-ANTRIEBE:
Schließen Sie den Antrieb direkt über das Adapterkabel  an.
▼
AB-Bewegung (schwarz)
Bei Anschluss eines
Funkantriebs (RTS/io)
bleibt diese Klemme
unbelegt!
▲
AUF-Bewegung (rot)
L
Phasenleiter (grau)
N
Neutralleiter (blau)
Schutzleiter (gelb-grün)

5. TECHNISCHE DATEN

Spannungsversorgung:
Ausgangsspannung:
Ausgangsstrom:
Schutzklasse:
Somfy erklärt hiermit, dass das Produkt die grundlegenden Anforderungen und sonstigen Bestimmungen der in der Europäischen
Union geltenden europäischen Richtlinien erfüllt.
Eine Konformitätserklärung ist unter der Internetadresse www.somfy.com/ce verfügbar.
6
Copyright © 2010 - 2017 Somfy SAS. All rights reserved.
Universal Setting Cable Kit 9015971 (oder 9016772 für die Schweiz)

io HYBRID Setting Cable Kit 9020579

220-240 V AC 50 Hz
220-240 V AC 50 Hz
max. 4 A
Kategorie I
Schutzart:
Betriebstemperatur:
Abmessungen (L x B x H):
Umgebungsbedingungen:
Ž
IP 40
-10 °C bis +50 °C
7 x 3 x 14 cm
Trockene Räume
Abbildungen sind nicht bindend.
