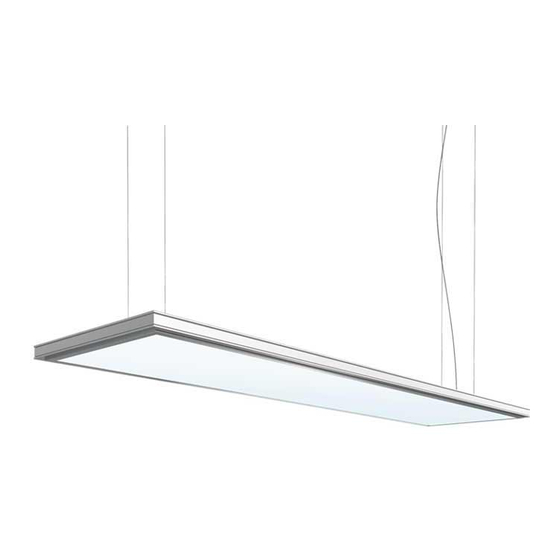

iGuzzini iPLAN ACCESS LED Manual
  1. Manuals
  2. Brands
  3. iGuzzini Manuals
  4. Outdoor Light
  5. iPLAN ACCESS LED
  6. Manual

iGuzzini iPLAN ACCESS LED Manual

Hide thumbs Also See for iPLAN ACCESS LED:

Advertisement

Quick Links

Download this manual
1.155.651.06
IS13927/06
A
B
ATTENZIONE:
IT
LA SICUREZZA DELL'APPARECCHIO E' GARANTITA SOLO CON L'USO APPROPRIATO
DELLE SEGUENTI ISTRUZIONI; PERTANTO E' NECESSARIO CONSERVARLE.
WARNING:
EN
THE SAFETY OF THIS FIXTURE IS GUARANTEED ONLY IF YOU COMPLY WITH
THESE INSTRUCTIONS; REMEMBER TO CONSERVE IN A SAFE PLACE.
ATTENTION:
FR
LA SÉCURITÉ DE L'APPAREIL N'EST GARANTIE QU'EN CAS D'UTILISATION CORRECTE
DES INSTRUCTIONS SUIVANTES; IL FAUT PAR CONSEQUENT LES CONSERVER.
ACHTUNG:
DE
DIE SICHERHEIT DES GERÄTES WIRD NUR DURCH SACHGEMÄSSE BEFOLGUNG
NACHSTEHENDER ANWEISUNGEN GEWÄHRLEISTET; IHRE AUFBEWAHRUNG IST
DESHALB SEHR WICHTIG.
OPGELET:
DE VEILIGHEID VAN DI ATOESTEL IS SLECHTS DAN GEGARANDEERD ALS INDIEN
NL
DE VOLGENDE INSTRUCTIES STRIKT WORDEN TOEGEPAST: DAAROM MOET MEN
ZE OOK BEWAREN.
ATENCION:
ES
LA SEGURIDAD DEL APARATO SE GARANTIZA SOLO CUMPLIENDO CUIDADOSAMEN-
TE LAS SIGUIENTES INSTRUCCIONES; POR ELLO, ES NECESARIO CONSERVARLAS.
BEMÆRK:
DA
SIKKERHEDEN VED BRUG AF ARMATURET KAN KUN GARANTERES, HVIS DISSE
ANVISNINGER FØLGES; SØRG DERFOR FOR AT GEMME DEM.
ADVARSEL:
NO
SIKKERHETEN TIL DETTE APPARATET GARANTERES KUN HVIS DU OVERHOLDER
DISSE INSTRUKSJONENE; HUSK Å OPPBEVARE DEM PÅ ET TRYGT STED.
OBSERVERA!
SV
UTRUSTNINGENS SÄKERHET KAN ENDAST GARANTERAS OM DESSA ANVISNINGAR
RESPEKTERAS I DETALJ. SPARA DÄRFÖR DESSA ANVISNINGAR FÖR FRAMTIDA
KONSULTATION.
ВНИМАНИЕ:
RU
МЫ ГАРАНТИРУЕМ БЕЗОПАСНУЮ ЭКСПЛУАТАЦИЮ ИЗДЕЛИЯ ТОЛЬКО ПРИ
СОБЛЮДЕНИИ СЛЕДУЮЩИХ ИНСТРУКЦИЙ; С ЭТОЙ ЦЕЛЬЮ НЕОБХОДИМО
СОХРАНИТЬ ДАННУЮ БРОШЮРУ.
警告
ZH
为确保该装置安全，请遵守操作指示；并于安全场所放置。
NO
IT
N.B.: DURANTE L'INSTALLAZIONE DEL SISTEMA "IPLAN" RISPETTARE SCRUPOLO-
SAMENTE LE NORME IMPIANTISTICHE NAZIONALI VIGENTI.
EN
N.B.: WHEN INSTALLING THE "IPLAN" SYSTEM, MAKE SURE ALL CURRENT NATIONAL
REGULATIONS RELATING TO INSTALLATION ARE OBSERVED.
FR
N.B.: LORS DE L'INSTALLATION DU SYSTÈME "IPLAN" VEUILLEZ RESPECTER RIGOU-
REUSEMENT LES NORMES EN VIGUEUR EN LA MATIÈRE DANS LE PAYS.
DE
N.B.: BEACHTEN SIE BEI DER INSTALLATION DES SYSTEMS "IPLAN" UNBEDINGT
DIE IM LAND GELTENDEN ANLAGETECHNISCHEN VORSCHRIFTEN.
NL
N.B.: BIJ HET INSTALLEREN VAN HET "IPLAN" SYSTEEM MOET U DE GELDENDE
NATIONALE INSTALLATIENORMEN STRIKT NALEVEN.
ES
NOTA: DURANTE LA INSTALACIÓN DEL SISTEMA "IPLAN" RESPETAR ESCRUPU-
LOSAMENTE LAS NORMAS NACIONALES DE INSTALACIÓN EN VIGOR.
DA
N.B.: UNDER INSTALLATION AF " IPLAN" SYSTEMET SKAL MAN NØJE OVERHOLDE
DE GÆLDENDE REGLER FOR DISSE ANLÆG.
NO
N.B.: UNDER INSTALLASJON AV SYSTEMET "IPLAN" MÅ DE NASJONALE
ANLEGGSFORSKRIFTENE OVERHOLDES NØYE.
SV
OBS! UNDER INSTALLATIONEN AV SYSTEMET "IPLAN" SKA GÄLLANDE NATIONELLA
INSTALLATIONSFÖRESKRIFTER RESPEKTERAS I DETALJ.
ПРИМЕЧАНИЕ: В ПРОЦЕССЕ МОНТАЖА СИСТЕМЫ "
RU
СОБЛЮДАЙТЕ НАЦИОНАЛЬНЫЕ ДЕЙСТВУЮЩИЕ НОРМАТИВЫ ПО
ЭЛЕКТРОПРОВОДКЕ.
ZH
重要：安装'
'系统时请始终参照标准系统
IPLAN
C
iPLAN ACCESS
LED
A
B
600x600
A
B
625x625
A
B
1200x300
OK
" СТРОГО
IPLAN
A
C
C
C
B
art. PA12
art. PA12
1
OK
NO
art. PA17
PA18
art. PA12
ART.
600x600
625x625
1200x300
art. PA13
PA14
art. PA15
PA16
art. PA17
PA18
PESO - WEIGHT
POID - GEWICHT
GEWICHT - PESO
VÆGT - VEKT
VIKT - ВЕС - 重量
( Kg )
4,1
4,3
4,3
