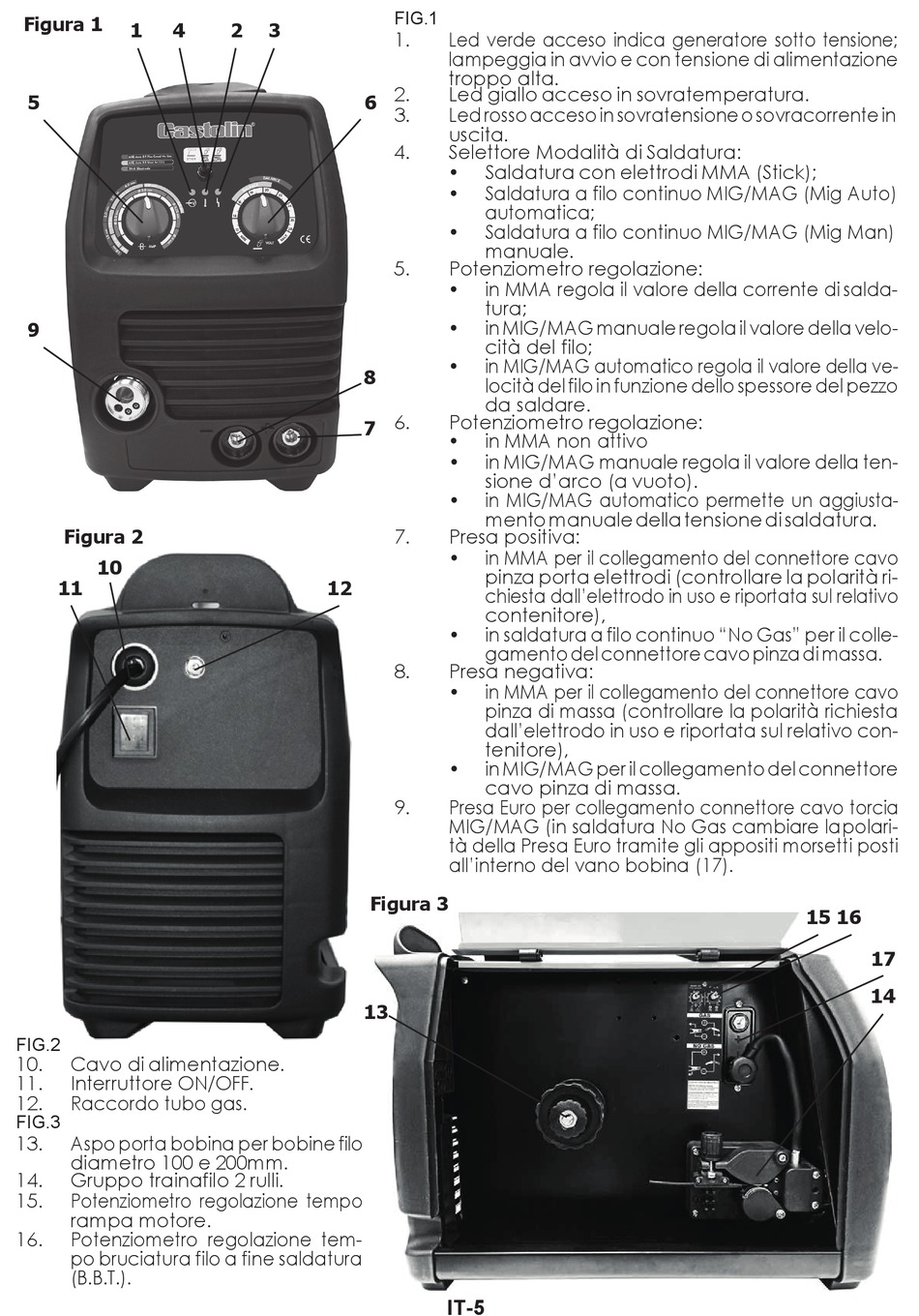

FIG.2
10. Cavo di alimentazione.
11. Interruttore ON/OFF.
12. Raccordo tubo gas.
FIG.3
13. Aspo porta bobina per bobine filo
diametro 100 e 200mm.
14. Gruppo trainafilo 2 rulli.
15. Potenziometro regolazione tempo
rampa motore.
16. Potenziometro regolazione tem-
po bruciatura filo a fine saldatura
(B.B.T.).
FIG.1
1. Led verde acceso indica generatore sotto tensione;
lampeggia in avvio e con tensione di alimentazione
troppo alta.
2. Led giallo acceso in sovratemperatura.
3. Led rosso acceso in sovratensione o sovracorrente in
uscita.
4. Selettore Modalità di Saldatura:
• Saldatura con elettrodi MMA (Stick);
• Saldatura a filo continuo MIG/MAG (Mig Auto)
automatica;
• Saldatura a filo continuo MIG/MAG (Mig Man)
manuale.
5. Potenziometro regolazione:
• in MMA regola il valore della corrente di salda-
tura;
• in MIG/MAG manuale regola il valore della velo-
cità del filo;
• in MIG/MAG automatico regola il valore della ve-
locità del filo in funzione dello spessore del pezzo
da saldare.
6. Potenziometro regolazione:
• in MMA non attivo
• in MIG/MAG manuale regola il valore della ten-
sione d'arco (a vuoto).
• in MIG/MAG automatico permette un aggiusta-
mento manuale della tensione di saldatura.
7. Presa positiva:
• in MMA per il collegamento del connettore cavo
pinza porta elettrodi (controllare la polarità ri-
chiesta dall'elettrodo in uso e riportata sul relativo
contenitore),
• in saldatura a filo continuo "No Gas" per il colle-
gamento del connettore cavo pinza di massa.
8. Presa negativa:
• in MMA per il collegamento del connettore cavo
pinza di massa (controllare la polarità richiesta
dall'elettrodo in uso e riportata sul relativo con-
tenitore),
• in MIG/MAG per il collegamento del connettore
cavo pinza di massa.
9. Presa Euro per collegamento connettore cavo torcia
MIG/MAG (in saldatura No Gas cambiare la polari-
tà della Presa Euro tramite gli appositi morsetti posti
all'interno del vano bobina (17).
IT-5
