Control multifuncional monomando con control termostático combinado modulador-todo-nada.
630 EUROSIT no necesita alimentación eléctrica, se halla a disposición en una vasta gama de versiones y resulta muy
adecuado para montarlo en estufas, convectores, calentadores de baño de acumulación, calderas, aparatos para
servicios colectivos de comidas y para todas aquellas situaciones que requieren un control cuidadoso de la temperatura.

CARACTERISTICAS PRINCIPALES

Botón de mando con posición de apagado, piloto, regulación (MS)
Dispositivo termoeléctrico de detección de llama con bloqueo del rearme (GM)
Dispositivo de preselección del caudal máximo de gas (RQ) o, en alternativa,
Regulador de presión (PR)
Tornillo de preselección del caudal de mínimo (by pass)
Termostato combinado modulador-todo-nada (TH)
Salida piloto con tornillo de preselección del caudal del gas (RQ)
Filtro en entrada y piloto (FL)
Tomas de presión en entrada y salida
Salida y entrada gases principales laterales o desde abajo
Empalmes principales gas con tubo con rosca o mediante racor bicono

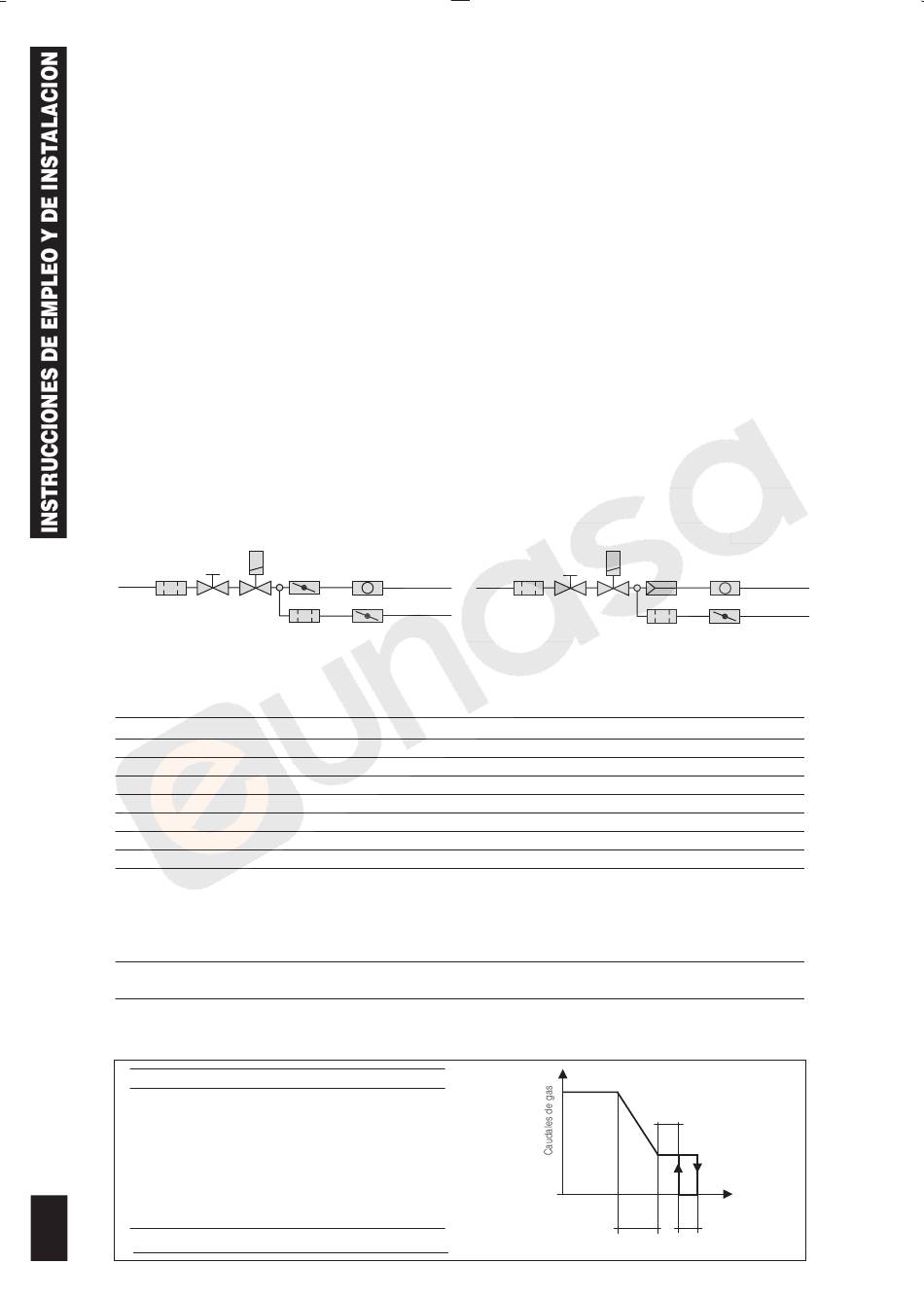

ESQUEMA DE FUNCIONAMIENTO

Versiones sin regulador de presión
ENTRADA
GAS
FL MS

DATOS TECNICOS

Los datos técnicos que figuran a continuación se refieren a la normativa europea EN 126 "Dispositivos multifuncionales
para aparatos de gas"
Empalmes gas
Posición de montaje
Familias de gases de funcionamiento
Presión máxima de entrada gas
Campo de calibrado de la presión de salida
Temperatura ambiente de empleo
Regulador de presión (sobre demanda)
Resistencia a la flexión y a la torsión
Dispositivo de detección de la llama
(alimentado con par termoeléctrico SIT serie 200 ó 290)
tiempo de encendido
tiempo de apagado
número de ciclos previsto
Dispositivo de cierre manual
Número de ciclos previsto
CARACTERISTICAS DE REGULACION DEL TERMOSTATO
Las características de regulación del termostato combinado modulador-todo-nada figuran en el gráfico y en la tabla siguiente
Campo termostático
8-33 °C
13-31 °C
13-38 °C
13-48 °C
21-46 °C
30-100 °C
40-72 °C
40-80 °C
2 100-340 °C
Otros campos están disponibles sobre demanda
RQ TH
QUEMADOR
PRINCIPAL
GM
QUEMADOR
PILOTO
FL RQ
a b c
3 3 2
2 2 2
3 3 2
4 4 3
3 3 2
9 9 5
5 5 3
5 5 3
30 30 10
presión Versiones con regulador de presión
ENTRADA
GAS
FL MS GM
c
PR TH
QUEMADOR
PRINCIPAL
QUEMADOR
PILOTO
FL RQ
Rp 3/8 ISO 7
cualquiera
I, II y III
50 mbar
3-18 mbar
0-80 °C
Clase C
Grupo 2
< 10 seg.
< 60 seg.
10.000
10.000
b
Temperatura
a
