JVC KD-DV5000 Installation And Connection Manual

KD-DV5000
Installation/Connection Manual
Einbau/Anschlußanleitung
Manuel d'installation/raccordement
Handleiding voor installatie/aansluiting
LVT1054-004A
ENGLISH
• This unit is designed to operate on 12 V DC,
NEGATIVE ground electrical systems.
WARNINGS
• DO NOT install any unit in locations where;
– it may obstruct the steering wheel and
gearshift lever operations, as this may result in
a traffic accident.
– it may obstruct the operation of safety devices
such as air bags, as this may result in a fatal
accident.
– it may obstruct visibility.
• DO NOT operate any unit while manipulating
the steering wheel, as this may result in a
traffic accident.
• The driver must not watch the monitor while
driving.
If the driver watches the monitor while driving,
it may lead to carelessness and cause an
accident.
• The driver must not put on the headphones
while driving. It is dangerous to shut off the
outside sounds while driving.
• If you need to operate the unit while driving, be
sure to look ahead carefully or you may be
involved in a traffic accident.
• If the parking brake is not engaged, "DRIVER
MUST NOT WATCH THE MONITOR WHILE
DRIVING." appears on the monitor, and no
playback picture will be shown.
– This warning appears only when the parking
brake wire is connected to the parking brake
system built in the car.

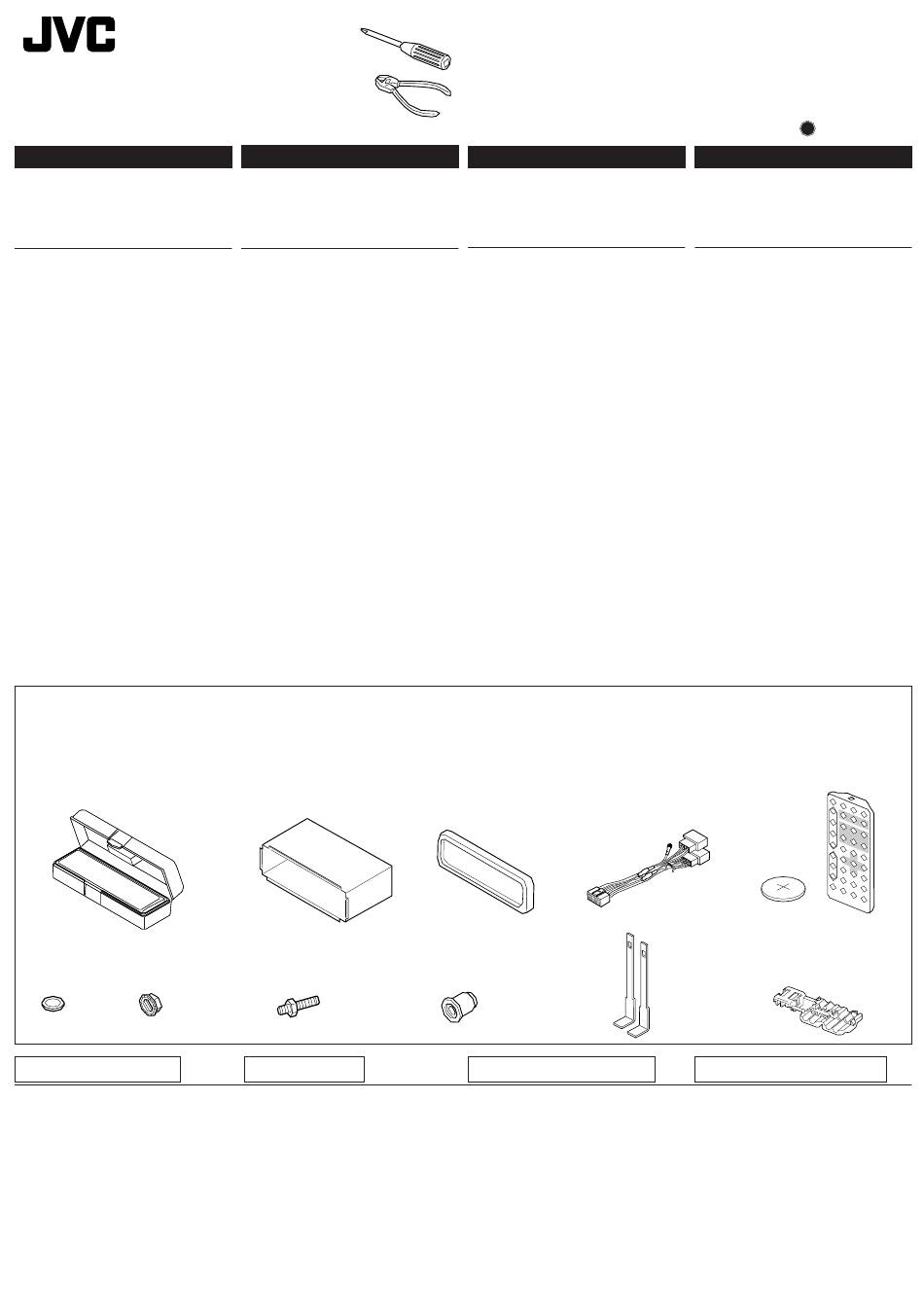

Parts list for installation and
connection
The following parts are provided with this unit.
After checking them, please set them correctly.
Hard case/Control panel
Etui/Schalttafel
Etui de transport/Panneau
de commande
Behuizing/Bedieningspaneel
Washer (ø5)
Lock nut (M5)
Unterlegscheibe (ø5)
Sicherungsmutter (M5)
Rondelle (ø5)
Ecrou d'arrêt (M5)
Sluitring (ø5)
Contra-moer (M5)
TROUBLESHOOTING
• The fuse blows.
* Are the red and black leads connected
correctly?
• Power cannot be turned on.
* Is the yellow lead connected?
• No sound from the speakers.
* Is the speaker output lead short-circuited?
• Sound is distorted.
* Is the speaker output lead grounded?
* Are the "–" terminals of L and R speakers
grounded in common?
• Unit becomes hot.
* Is the speaker output lead grounded?
* Are the "–" terminals of L and R speakers
grounded in common?
[E]
DEUTSCH
• Dieses Gerät ist für einen Betrieb in
elektrischen Anlagen mit 12 V Gleichstrom
und (–) Erdung ausgelegt.
WARNHINWEISE
• Installieren Sie Geräte NICHT an Orten;
– an denen sie die Bewegungen des
Lenkrads und des Ganghebels behindern
könnten. Anderenfalls führt diese
Behinderung möglicherweise zu ernsten
Verkehrsunfällen.
– an denen sie den Betrieb von
Sicherheitseinrichtungen, z.B. Airbags,
behindern könnten. Anderenfalls führt diese
Behinderung möglicherweise zu ernsten
Verkehrsunfällen.
– an denen sie die Sicht behindern.
• Betätigen Sie beim Fahren KEINE Geräte.
Anderenfalls führt dies möglicherweise zu
einem ernsten Verkehrsunfall.
• Der Fahrer darf während der Fahrt auf keinen
Fall auf den Monitor sehen.
Anderenfalls könnte der Fahrer abgelenkt
werden und einen Unfall verursachen.
• Der Fahrer darf während der Fahrt keine
Kopfhörer tragen. Es ist gefährlich, die
Außengeräusche während der Fahrt zu
blockieren.
• Wenn Sie den Receiver während des Fahrens
bedienen müssen, beobachten Sie den
Verkehr vor Ihnen sehr genau. Anderenfalls
werden Sie möglicherweise in einen ernsten
Verkehrsunfall verwickelt.
• Wenn die Feststellbremse nicht verriegelt ist,
erscheint „DRIVER MUST NOT WATCH THE
MONITOR WHILE DRIVING. (Der Fahrer darf
während der Fahrt auf keinen Fall auf den
Monitor sehen.)" auf dem Monitor und es wird
kein Wiedergabebild angezeigt.
– Diese Warnung wird nur angezeigt, wenn
das Feststellbremskabel an das in das
Fahrzeug eingebaute Feststellbremssystem
angeschlossen ist.
Teileliste für den Einbau und
Anschluß
Die folgenden Teile werden zusammen mit
diesem Gerät geliefert.
Nach ihrer Überprüfung, die Teile richtig
einsetzen.
Sleeve
Halterung
Manchon
Huis
Mounting bolt (M5 x 20 mm)
Befestigungsschraube (M5 x 20 mm)
Boulon de montage (M5 x 20 mm)
Bevestigingsbout (M5 x 20 mm)
FEHLERSUCHE
• Die Sicherung brennt durch.
* Sind die roten und schwarzen Leitungen
richtig angeschlossen?
• Stromversorgung kann nicht eingeschaltet
werden.
* Ist die gelbe Leitung angeschlossen?
• Kein Ton aus den Lautsprechern.
* Ist die Lautsprecherausgangsleitung
kurzgeschlossen?
• Ton verzerrt.
* Ist die Lautsprecherausgangsleitung geerdet?
* Sind die (–) Anschlußklemmen der linken und
rechten Lautsprecher zusammen geerdet?
• Gerät wird heiß.
* Ist die Lautsprecherausgangsleitung geerdet?
* Sind die (–) Anschlußklemmen der linken und
rechten Lautsprecher zusammen geerdet?
FRANÇAIS
• Cet appareil est conçu pour fonctionner sur
des sources de courant continu de 12 V à
masse NEGATIVE.
AVERTISSEMENTS
• N'INSTALLEZ aucun élément dans les
endroits suivants;
– où il peut gêner l'accès au volant ou au levier
de vitesse car cela peut entraîner un
accident de la circulation.
– où il peut gêner la manipulation de dispositifs
de sécurité tels que les airbags car cela peut
entraîner un accident fatal.
– où il peut gêner la visibilité.
• NE COMMANDEZ pas l'appareil lors de la
manipulation du volant car cela peut entraîner
un accident de la circulation.
• Le conducteur ne doit pas regarder le moniteur
lorsqu'il conduit.
Regarder le moniteur lorsqu'on est au volant
réduit considérablement la vigilance du
conducteur et multiplie les risques d'accident.
• Le conducteur ne doit pas utiliser un casque
d'écoute quand il est au volant. Il est en effet
dangereux de bloquer les sons de la circulation
routière pendant la conduite d'un véhicule.
• Si vous avez besoin de commander l'autoradio
pendant que vous conduisez, continuez de
regarder droit devant vous ou vous risquez de
causer un accident de la circulation.
• Si le frein de stationnement n'est pas mis,
"DRIVER MUST NOT WATCH THE MONITOR
WHILE DRIVING. (Le conducteur ne doit pas
regarder le moniteur lorsqu'il conduit.)" apparaît sur
le moniteur et l'image de lecture n'apparaît pas.
– Cet avertissement apparaît uniquement
quand le fil du frein de stationnement est
connecté au système de frein de
stationnement intégré à la voiture.
Liste des pièces pour l'installation et
raccordement
Les pièces suivantes sont fournies avec cet
appareil.
Après vérification, veuillez les placer
correctement.
Trim plate
Frontrahmen
Plaque d'assemblage
Sierplaat
Power cord
Stromkable
Cordon d'alimentation
Stroomkabel
Handles
Rubber cushion
Griffe
Gummipuffer
Poignées
Amortisseur en caoutchouc
Hendels
Rubberdop
EN CAS DE DIFFICULTES
• Le fusible saute.
* Les fils rouge et noir sont-ils racordés
correctement?
• L'appareil ne peut pas être mise sous
tension.
* Le fil jaune est-elle raccordée?
• Pas de son des enceintes.
* Le fil de sortie d'enceinte est-il court-circuité?
• Le son est déformé.
* Le fil de sortie d'enceinte est-il à la masse?
* Les bornes "–" des enceintes gauche et droit
sont-elles mises ensemble à la masse?
• L'appareil devient chaud.
* Le fil de sortie d'enceinte est-il à la masse?
* Les bornes "–" des enceintes gauche et droit
sont-elles mises ensemble à la masse?
1
0303MNMMDWJEIN
V
J C
EN, GE, FR, NL
NEDERLANDS
• Dit apparaat mag worden gebruikt bij elektrische
systemen die werken op 12 V gelijkstroom met
negatieve aarding.
WAARSCHUWING
• Installeer GEEN enkele eenheid op een plaats waar;
– dit een gevaar vormt voor het bedienen van het
stuur of de versnelling, aangezien elke
belemmering van de juiste werking van het stuur
en de versnelling tot een ongeluk kan lijden.
– dit een gevaar vormt voor de airbag, aangezien
elke belemmering van de werking van de airbag
tot een dodelijk ongeluk kan lijden.
– dit het uitzicht belemmert.
• Bedien GEEN enkele eenheid terwijl u uw handen
aan het stuur nodig hebt, aangezien dit anders tot
een ongeluk kan lijden.
• De bestuurder moet tijdens het autorijden niet naar
het beeldscherm kijken.
Als de bestuurder tijdens het rijden toch naar het
beeldscherm kijkt, kan dit tot onverantwoord
rijgedrag leiden en ernstige verkeersongelukken
veroorzaken.
• De bestuurder mag geen hoofdtelefoon tijdens het
autorijden opzetten. Het is uitermate gevaarlijk
indien u geluiden van buitenaf niet kunt horen.
• Als u de eenheid wilt bedienen terwijl u aan het
rijden bent, is het zaak dat u eerst de weg voor u
verkent, aangezien dit anders tot een ongeluk kan
lijden.
• "DRIVER MUST NOT WATCH THE MONITOR
WHILE DRIVING. (De bestuurder moet tijdens
het autorijden niet naar het beeldscherm kijken.)"
verschijnt op de monitor en er wordt geen
weergavebeeld getoond wanneer de handrem niet is
aangetrokken.
– Deze waarschuwing verschijnt uitsluitend indien
het handremdraad met het in de auto ingebouwde
handremsysteem is verbonden.
Lijst van onderdelen die u bij
installatie en aansluiting nodig hebt
De volgende onderdelen worden bij het apparaat
geleverd.
Installeer ze op de juiste wijze, nadat u ze hebt
gecontroleerd.
Remote controller
Fernbedienung
Télécommande
Afstandsbediening
Battery
Batterie
Pile
Batterij
CR2025
Crimp
Quetschanschluß
Cosse à sertir
Krimpaansluiting
PROBLEMEN OPLOSSEN
• De zekering slaat door.
* Zijn de rode en de zwarte draden op de juiste
manier aangesloten?
• De stroom kan niet worden ingeschakeld.
* Is de gele draad aangesloten?
• Er komt geen geluid uit de speakers.
* Is de uitgaande speakerdraad kortgesloten?
• Het geluid wordt vervormd.
* Is de uitgaande speakerdraad geaard?
* Zijn de "–" polen van de linker- en de
rechterspeakers gemeenschappelijk geaard?
• Het apparaat raakt verhit.
* Is de uitgaande speakerdraad geaard?
* Zijn de "–" polen van de linker- en de
rechterspeakers gemeenschappelijk geaard?
