COMPOSIZIONE DEL KIT
Quantità
1 Apparecchiatura 553SE
1 Gruppo portaugello
1 Targhetta caratteristiche
1 Istruzione
1 Vite M4x8

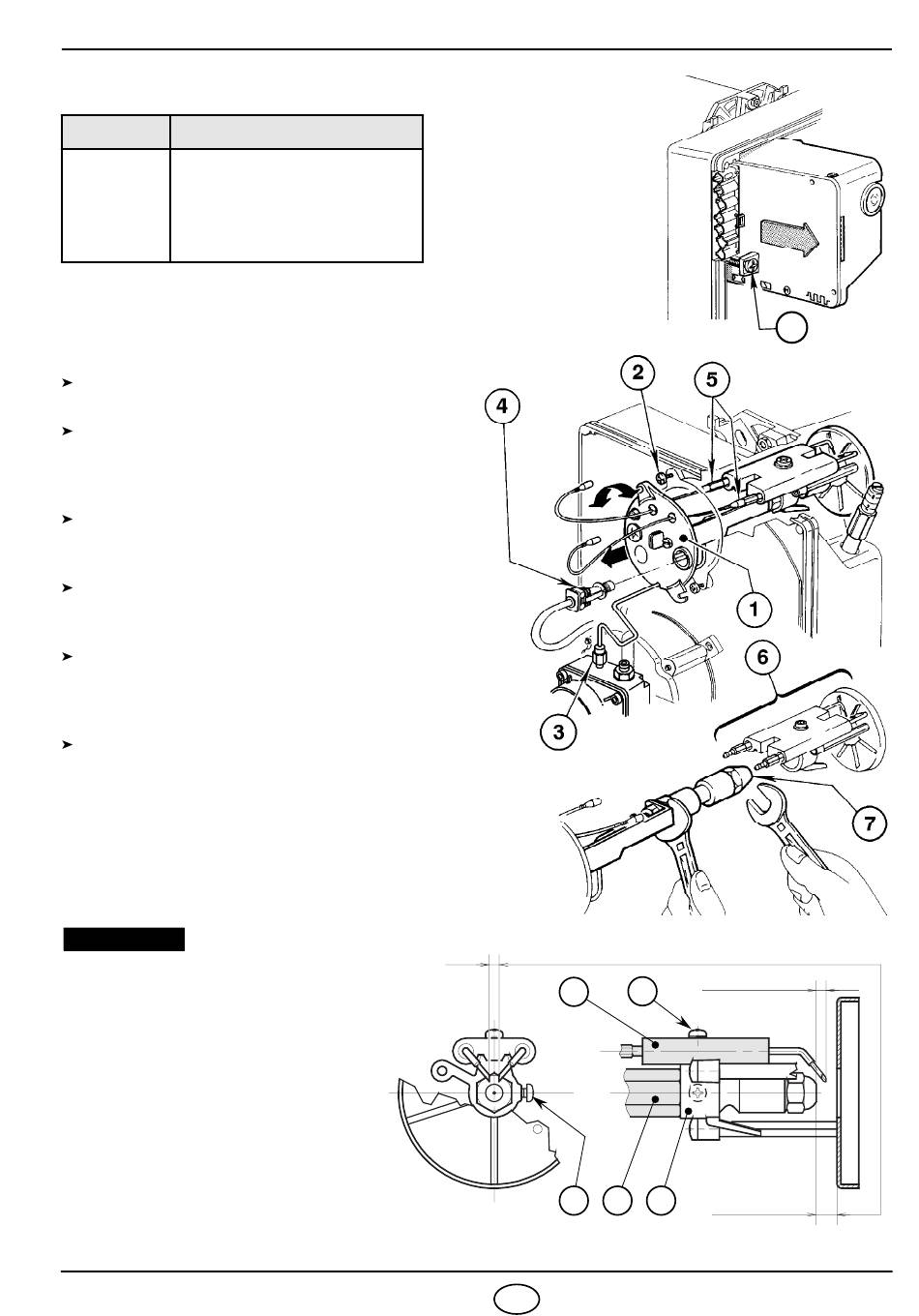

TRASFORMAZIONE DEL BRUCIATORE
Togliere tensione al bruciatore e rimuovere il
cofano.
Togliere l'apparecchiatura dal bruciatore allen-
tando la vite (A, fig. 1) e tirare nel senso della
freccia dopo aver sconnesso tutti i componenti,
la spina 7 poli ed il filo di terra.
Allentare le due viti (2, fig. 2), svitare il dado (3)
e sfilare la fotoresistenza (4), quindi estrarre il
gruppo portaugello (1).
Sfilare i cavetti (5) dagli elettrodi, allentare la vi-
te (3, fig. 3) ed estrarre dal gruppo portaugello
(1) il gruppo supporto elica (6).
A seconda della portata richiesta dalla caldaia
scegliere l'ugello adeguato (7) (secondo la ta-
bella pag.4) e fissarlo sul gruppo portaugello in
dotazione nel kit.
Montare il gruppo supporto elica (1) seguendo
le indicazioni illustrate in Fig.3
ATTENZIONE
LE MISURE DEVONO
ESSERE RISPETTATE
Appoggiare il gruppo supporto elica
(1) al portaugello (2) e bloccare con
la nuova vite (3).
Per eventuali aggiustamenti del grup-
po elettrodi (4) allentare la vite (5).
2837
Descrizione
Fig. 3
Fig. 1
Fig. 2
S7745
0
4,5
– 0,5 mm
5
4
3 2
D5022
1 I
A
±
2,5
0,2 mm
0
1
3
+ 0,5 mm
S7186
