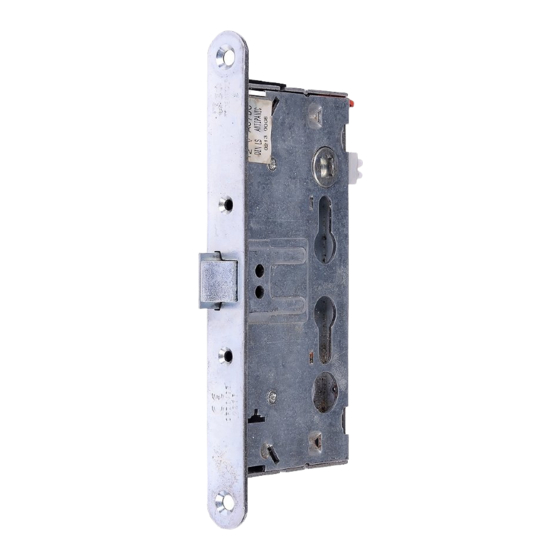

Iseo 214910654 D Series Instructions For The Installation, Use And Maintenance

ISEO 2169* - 2149*
0497 - 0497/CPD/4265/11
EN 12209:2003/AC:2005 3
Sostanze pericolose: nessuna
Art.
Abbinabile a maniglioni antipanico
214910654..D
Lato esterno: scrocco comandato dalla chiave e dalla maniglia solo se abilitata da chiave o
elettromagnete.
214910654..S
Lato interno: (lato antipanico) scrocco comandato da maniglione o chiave.
216930654.5D
Non abbinabile a maniglioni antipanico.
Lato esterno/lato interno: scrocco comandato dalla chiave e dalla maniglia solo se abilitata da chiave o
216930654.5S elettromagnete.
CARATTERISTICHE GENERALI DI FUNZIONAMENTO:
Serratura di tipo antipanico (vedi articoli predisposti) cioè abbinabile con maniglione antipanico dal lato interno e placca maniglia sul
lato esterno. Dal lato interno il maniglione antipanico (vedi articoli predisposti) comanda l'apertura della porta indipendentemente
dall'alimentazione della serratura e dalla posizione della mandata. Dal lato esterno la maniglia può aprire la porta solo se:
Ÿ
viene ruotata mentre la serratura viene alimentata elettricamente;
Ÿ
la chiave ha richiamato la mandata.
L'alimentazione elettrica della serratura con 12V AC/DC non deve avere una durata superiore a 15/20 sec, con un rapporto
lavoro/riposo non meno di 1:5 (duty cycle)
Per funzione di "fermo a giorno" la tensione di mantenimento non deve essere superiore a 7 Vac.
Temperatura di funzionamento -20°C +80°C
COLLEGAMENTO ELETTRICO:
Ÿ
Realizzare l'impianto elettrico conformemente alle normative vigenti.
Ÿ
Prima di effettuare il collegamento accertarsi che la tensione di uscita dell'alimentatore sia pari al valore di tensione nominale
richiesta e che la potenza/corrente fornita sia maggiore/uguale a quella richiesta.
Ÿ
Alimentare la serratura attraverso alimentatore a 12Vcc.
Ÿ
Accertarsi che l'impianto elettrico sia disconnesso dalla rete prima di effettuare il collegamento dei cavi e/o eventuali interventi
successivi.
Ÿ
Non si garantisce il corretto funzionamento della serratura con tensione di alimentazione inferiore a 7 Vcc.
Ÿ
I cavi di alimentazione non hanno polarità.
Ÿ
Collegare i cavi che fuoriescono dalla serratura direttamente ai cavi di alimentazione e isolare opportunamente i punti di
connessione.
Ÿ
Usare cavi di sezione non inferiore a 1 mmq.
Ÿ
Accertarsi che il passaggio dei fili avvenga in zone senza bordi taglienti.
Ÿ
Accertarsi che, dopo aver effettuato il collegamento, non vi siano cortocircuiti.
INSTALLAZIONE:
Ÿ
Accertarsi che le viti per il fissaggio del maniglione e delle placche maniglia non interferiscano con la serratura.
Ÿ
Prima del montaggio verificare che la maniglia ruoti liberamente senza forzature.
Ÿ
Verificare che la lunghezza del quadro sia adeguata per lo spessore della porta.
Ÿ
Verificare che la lunghezza del cilindro sia adeguata per lo spessore della porta.
COLLAUDO DA EFFETTUARE DOPO L'INSTALLAZIONE
Ÿ
Verificare che la maniglia/e ritorni spontaneamente e simultaneamente nella posizione di partenza.
Ÿ
Azionare la mandata con il cilindro in senso di chiusura.
Ÿ
Alimentare la serratura e consecutivamente ruotare la maniglia e verificare il richiamo dello scrocco.
Ÿ
Eliminare l'alimentazione e verificare che la maniglia ruoti libera senza richiamare lo scrocco.
Ÿ
Eliminare la mandata con il cilindro in senso di apertura.
Ÿ
Ruotare la maniglia e verificare il richiamo dello scrocco.
Il prodotto è conforme alla direttiva europea 2004/108/CE, attuata (per l'Italia) con Decreto Legislativo numero: 194 del 2007, relativo
alla compatibilita' elettromagnetica.
Sono state applicate le norme armonizzate:
Ÿ
EN 61000-6-3: Compatibilità elettromagnetica (EMC) Parte 6-3: Norme generiche - Emissione per gli ambienti residenziali,
commerciali e dell'industria leggera.
Ÿ
EN 61000-6-1: Compatibilità elettromagnetica (EMC) Parte 6-1: Norme generiche - Immunità per gli ambienti residenziali,
commerciali e dell'industria leggera.
Olso meccanica Tel +39 059 927948
Via Loda, 575 Tel +39 059 925697
41018 San Cesario sul Panaro (MO) Fax +39 059 927972
Italy gr-olso@iseo.com
Istruzioni per l'installazione, l'utilizzo e la manutenzione
di elettroserrature da infilare per porte tagliafuoco
ISEO Serrature S.p.A.
Via S. Girolamo, 13
25055 - Pisogne - BS
Italy
2011
M 3 1 0 C 2 H A 2 0
Descrizione Alimentazione Assorbimento
12 V AC/DC
Iseo Serrature s.p.a. Tel +39 0364 8821
Via San Girolamo 13 Fax +39 0364 882263
25055 Pisogne (BS) iseo@iseo.com
Italy www.iseo.com
KW13810
860 mA
