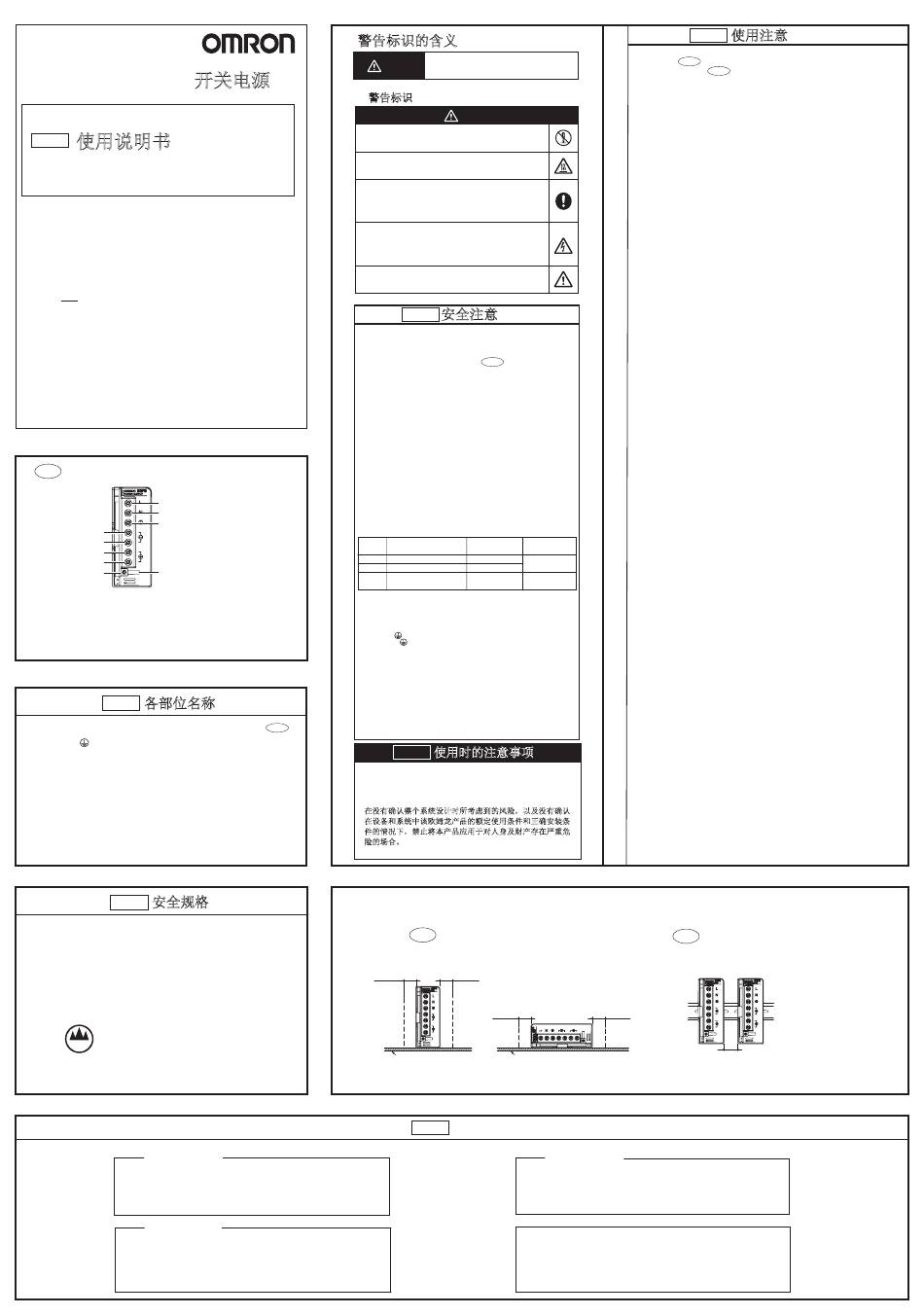

Omron S8FS-G Series Instruction Manual

S8FS-G
型
开关电源
使用说明书
CHN
感谢您购买了S8FS-G的产品。
此说明书内记载了S8FS-G使用时的功能、性能及使用方法。
•请由具备电气知识的人员来操作S8FS-G。
•请充分阅读并理解本使用说明书的内容之后，再正确使用本产品。
请妥善保管本使用说明书以便作参考。
检验合格
检验员： 01
OMRON Corporation
©All Rights Reserved
各部位名称
Fig. 1
①
②
③
⑥
⑦
④
⑤
⑨ ⑧
此图表展示S8FS-G150C
各部位名称
CHN
①和② 输入端子(L) (N) 、
（保险丝位于
(L)侧。）
③接地保护端子(
)
（此为安全规格所规定的接地保护端子。）
④、⑤、⑥和⑦
DC输出端子(–V)、(+V)
⑧输出指示灯（DC ON：绿色）
⑨输出电压调节旋钮
安全规格
CHN
①过电压 category II。
符合GB4943-2011标准。
②在2度污染环境中使用。
符合GB4943-2011标准。
③符合GB4943-2011标准规定的环境气温。
35℃（S8FS-G150□□□）
④S8FS-G150□□□系列电源可用于信息类产品。
符合GB4943-2011标准。
⑤仅适用于海拔2000米以下地区安全使用。
符合GB4943-2011标准。
≤2000m
制造单位

欧姆龙(上海)有限公司
地 址 ： 中国 ( 上海 ) 自由贸易试验区金吉路 789 号
邮 编 ：
201206
联系方式

台灣歐姆龍股份有限公司（台北）
電 話：886-2-27153331
台灣歐姆龍股份有限公司桃園營業所
電 話：886-3-3554463
台灣歐姆龍股份有限公司台中營業所
電 話：886-4-23250834
3116647-5A (Side-A)
警告标识的含义
注意
• 警告标识
• 可能会引起触电、 起火或产品损坏。严禁拆分、 改造、
修理本产品或触摸产品内部。
• 可能会引起轻度的烫伤。通电中以及电源刚切断后
请不要马上接触产品本体。
• 可能会引起燃烧。紧固端子螺丝至规定扭矩（M3.5
螺丝：6.55至10.00 lb-in(0.74至1.13 N•m），M4
螺丝：9.56至11.68 lb-in(1.08至1.32 N•m））。
• 可能会引起因触电所导致的轻伤。通电中严禁触摸
端子，配线后需关闭端子盖。
通电时，本体内部电压最大为370V。切断电源后
30秒内会残留此电压。
• 可能会引起触电、起火或产品损坏。请不要使金属，
导线或安装加工时产生的粉尘进入本产品内。
(1) 安装和存储环境
1. 请在环境温度为–25至75°C、湿度为90%或以下的条件下储藏本产品。
为了提高产品的长期可靠性，请采取足够措施以确保良好的散热。
2.
S8FS-G150□□□通过自然对流冷却。
安装时要使其周围的空气利于对流。
3. 内部零件可能偶尔会出现劣化或损坏。请勿在超过降额曲线范围的情况
下使用本产品。
4. 请参考产品目录，了解各安装方向的衰减曲线。
请在湿度为90%或以下的条件下使用本产品。
5.
请不要在日光直射的环境下使用本产品。
6.
请不要在液体，异物以及腐蚀性气体可能进入产品内部的场所下使用
7.
本产品。
避免冲击和振动。
8.
触电断路器装置可能会产生振动，本产品应置于尽可能远离噪音源的地方
以避免冲击或振动。
如果本产品在具有较多电子噪音的环境下工作时，请尽可能把本产品放置
9.
在远离噪音源的地方。
10. 如果散热不利，本产品内部元器件性能可能恶化或损坏，所以请不要擅
自拧松电源本体上的螺丝。
(2) 安装和配线
1. 请完全接地。确保接地端子处于安全使用状态。当接地不完全时，可能会
引起触电和误动作。
2. 可能发生轻微的起火。请注意不要将输入输出端子误配线。
3. 为防止因负载异常所引起的配线材料的冒烟、起火，请使用下列配线材料。
S8FS-G150
端子
输入
输出
接地保
护端子
注：
输出端子的各端额定电流如下所示。如果电流超过了端子的额定值，请务必
1.
同时使用两个端子。
• S8FS-G150: 20 A
配线完成后，端子的各配线导体间及金属外壳部分，请确保以下的空间距离和爬电距离 。
2.
L、N、FG（
+V、-V、FG（
3.2mm以上
紧固端子时，请不要用150N以上的力去按压端子台，避免端子台损坏。
4.
5. 为使散热通畅，通电前请取下加工时覆盖在产品上的薄膜。
(3) 输出电压调整
输出电压调节旋钮(V.ADJ)可能会被损坏。所以请勿施加不必要的外力。
1.
请确保在输出电压调整后，不要超过额定输出功率和额定输出电流。
2.
(4) 请参考另附的使用说明书（3114994-5）以获取选配型号
（S8FS-G□□□□□□E、S8FS-G□□□□□□-R和S8FS-G
□□□□□□-W）的详细说明。
Fig.1
(5) 请参考产品目录以获取详细说明。
在客户的应用中，欧姆龙不负责产品与任何客户端产品所涉
及的规格、规范和标准保持一致性。请务必考虑本产品对于
所应用的系统、机器和设备间的适用性。使用时请注意并遵
守本产品的禁止事项。
在没有确认整个系统设计时所考虑到的风险，以及没有确认
在设备和系统中该欧姆龙产品的额定使用条件和正确安装条
件的情况下，禁止将本产品应用于对人身及财产存在严重危
险的场合。
详见产品规格书中保证及免责事项内容。
S8FS-G150
20 mm min.
歐姆龍亞洲有限公司（香港）
電 話：852-23753827
台灣歐姆龍股份有限公司
台南營業所
電 話：886-6-2903797
若操作不当的话有可能发生轻中度伤害或
设备损坏的危险。
注意
安全注意
CHN
Fig.2
推荐线材类型 扭矩
型号
S8FS-G150 
AWG12至16 6.55至10.00lb-in
(0.74至1.13N•m)
S8FS-G150  AWG12至16
6.55至10.00lb-in
S8FS-G150 
AWG12至14
(0.74至1.13N•m)
）端子中的2
根配线导体间， L、N端子间及金属外壳部分：6.4mm以上
）端子中的2根配线导体间，+V、-V端子间及金属外壳部分：
CHN 使用时的注意事项
标准安装
Fig. 2
20 mm min.
20 mm min.
＊ ＊
联系方式
CHN

800免费技术咨询电话 ：
网 址 ：
http://www.fa.omron.com.cn
中国
欧姆龙自动化（中国）有限公司
Phone: 86-21-5037-2222
Fax : 86-21-5037-2200
香港
歐姆龍（香港）自動化有限公司
Phone: 852-2375-3827
Fax : 852-2375-1475
使用注意
CHN
安装
■
标准安装 Fig.2
DIN
Fig.3
导轨上的标准安装
S8FS-G CD
 
• 当安装机壳上的螺丝时，螺丝在电源内侧突出不允许超过3 mm。
若您必须使用长于以上规定的螺丝，请参考产品数据表。
紧固安装螺丝至以下扭矩：
M3螺丝：0.48至0.59 N m
•
M4螺丝：1.08至1.32 N • m
• 强烈推荐金属板作为安装面板。
输入电压公差
■
额定值：100至240 VAC
• AC输入的主电源公差：-10至+10%（90至264 VAC）
并联运行
■
此电源不能用于并联运行。
若您尝试并联运行，过热可能损坏内部元器件。
并联运行适用于其他型号(S8FS-G60024
输出电压调整
■
出厂时：设定输出电压为额定电压。
调整范围：调节产品正面的"V.ADJ" ⑨ 旋钮，调节范围从额定输出电压的
–10%到+15%。
顺时针旋转时增大输出电压，逆时针旋转时减小输出电压。
注：
通过"V.ADJ" ⑨ 的调节，输出电压可能上升到电压可变范围+15%之上。
所以调整输出电压时，请确认电源的输出电压并防止负载遭到破坏。
耐电压实验
■
额定耐电压：
3,000VAC于<所有输入端子 ① ② >和<所有输出端子 ④ ⑤ ⑥ ⑦ >之间持续1分钟。
实验时，耐电压测试装置的切断电流设置为20mA。
注：
1.如果使用测试开关突然应用或者切断3,000 V的电压，产生的冲击电压可能会损坏产品。
2.实验时，短接所有输出端子以避免端子受损。
绝缘电阻实验
■
实验采用直流500VDC欧姆表。
注：
实验时，短接所有输出端子以避免端子受损。
过载保护
■
过载保护功能可以自动保护负载和产品免受过电流的损害。当电流回到额定
范围之内时，产品将会自动回归到正常运行。
注：
1.请不要在运行期间持续短路、过载或者提高负载状态，内部元器件可能恶
化或损坏。
2.请不要在浪涌电流或负载端过载频繁发生的情况下使用该产品，内部元器
件可能恶化或损坏。请不要在这种情况下使用本产品。
过电压保护
■
本产品能够自动保护自身及负载免受过电压的损害。
如果输出电压超过额定输出电压约120%以上，过电压保护开始工作。若要让产
品复位，请关闭产品并等待至少3分钟，然后再打开产品。
注：
在重新开启之前，请确保引起过电压的原因已被排除。
符合EU指令
■
请参考商品目录和本使用说明书来获得符合EMC指令的使用条件。
若在80%或以上的额定负载下使用S8FS-G150
在80%或以上的额定负载下运行产品时，请不要将产品与公共电源连接。
Fig. 3 标准安装（DIN导轨）
20 mm min.
20 mm min.
技术咨询
(仅限于中国大陆)
800-820-4535
台灣
台灣歐姆龍股份有限公司
Phone: 886-2-2715-3331
Fax : 886-2-2712-6712
大韓民国
OMRON Electronics Korea Co., Ltd.
Phone: 82-2-519-3988
Fax : 82-2-519-3987

-W)。

，则不满足谐波标准。
