Extraflame WIFI MODULE – BLACK LABEL Manual

Display blackmask for app total control 2.0
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
MODULO REMOTO WIFI - ETICHETTA NERA
IT
DISPLAY BLACKMASK

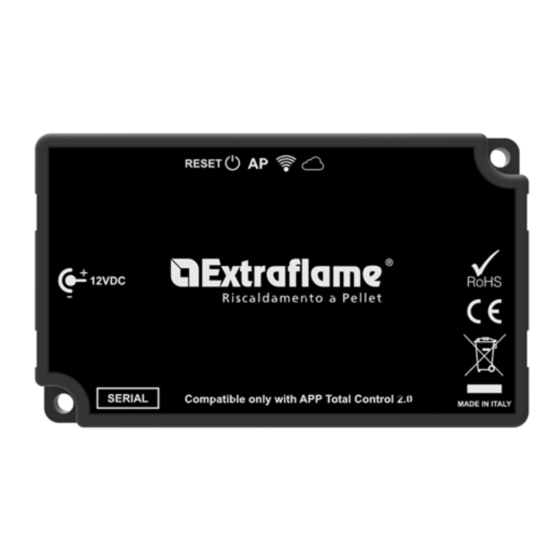

WIFI MODULE – BLACK LABEL
UK
DISPLAY BLACKMASK
MADE
IN
ITALY
Per/For App Total Control 2.0
design & production
009270590 - Rev.000

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the WIFI MODULE – BLACK LABEL and is the answer not in the manual?

Questions and answers

Summary of Contents for Extraflame WIFI MODULE – BLACK LABEL

  • Page 1 MODULO REMOTO WIFI - ETICHETTA NERA DISPLAY BLACKMASK WIFI MODULE – BLACK LABEL DISPLAY BLACKMASK MADE ITALY Per/For App Total Control 2.0 design & production 009270590 - Rev.000...

  • Page 3: Table Of Contents

    APP TOTAL CONTROL 2.0 TOTAL CONTROL 2.0 è un applicazione che permette di monitorare e gestire i prodotti a pellet LA NORDICA- EXTRAFLAME in remoto tramite smartphone in presenza di una connessione ad internet. ITALIANO ....................................4 SPECIFICHE TECNICHE MODULO REMOTO WIFI........................4 SCHEMA COLLEGAMENTO ................................

  • Page 4: Italiano

    SPECIFICHE TECNICHE MODULO REMOTO WIFI Frequenza WiFi (2,4 GHz) Potenza 17,6 DBm Dimensioni (L x P x H) 94 X 57 X 30 mm Peso 74 g Posizione di montaggio Qualsiasi Grado di protezione in versione con connettore IP 21 Tensione di alimentazione 12V DC (Tramite alimentatore) Consumo...

  • Page 5: Logica E Significati

    LOGICA E SIGNIFICATI Collegamento con la stufa (cavo seriale) Ingresso alimentazione Pulsante reset configurazione Led verde - Power Led blu- Access point Led arancione - Station Led arancione - Cloud DICHIARAZIONE UE Il fabbricante MICRONOVA s.r.l. dichiara che il tipo di apparecchiatura radio seguente NAVEL 2.0 è conforme alle seguenti direttive: RED 201BNTmcr814/53/UE;...

  • Page 6: Procedura Di Registrazione Account All'app Total Control 2.0

    PROCEDURA DI REGISTRAZIONE ACCOUNT ALL’APP TOTAL CONTROL 2.0 Prima di iniziare: Assicurarsi che lo smartphone abbia accesso ad Internet, sia quindi connesso alla rete cellulare oppure al router domestico. NOTA: lo stesso account e quindi credenziali (mail e password) possono essere utilizzate su più...

  • Page 7: Procedura Di Aggiunta Prodotto All'app Total Control 2.0

    L’app ha confermato l’avvenuta registrazione e ha inviato una email con il link per la conferma di registrazione. Aprire la casella di posta elettronica relativa all’email inserita. Confermare la registrazione cliccando il bottone verde “ VERIFICA EMAIL ”. Complimenti, ora puoi procedere con l’aggiunta del CIAO MARIO ROSSI prodotto nell’app Total Control 2.0 Nota:...

  • Page 8: Configurazione Stufa Con Wi-Fi Integrato Nel Display

    L’app richiede di connettersi alla rete Wi-Fi della stufa. CONFIGURAZIONE STUFA CON WI-FI INTEGRATO NEL DISPLAY Assicurarsi che l’icona Wi-Fi del display lampeggi. Se la spia non si accende o non lampeggia, procedere con il reset del WiFi (dal menù: impostazioni ->...
  • Page 9 L’app richiede l’immissione di: L’app richiede l’immissione di: (EXAMPLE) (EXAMPLE) • MAC Address • Secure Code • Codice prodotto • Matricola Code: Mac Address: xxxxxxxxx-xxx xx:xx:xx:xx:xx:xx Serial: Secure Code: xxxxxxxxxx xxxxxxxx Queste informazioni Queste informazioni possono essere possono essere immesse immesse manualmente manualmente...
  • Page 10 Per un uso avanzato – IP statico Per un uso avanzato – DNS statici La configurazione di default prevede l’utilizzo della modalità DHCP La configurazione di default prevede l’utilizzo della modalità per l’acquisizione dinamica DDNS per l’acquisizione dell’indirizzo IP. dinamica degli indirizzi Tuttavia è...

  • Page 11: Procedura Di Invito/Revoca Alla Gestione Del Prodotto

    è possibile diversi, controllare scegliere abbia proprio prodotto accesso alla gestione riscaldamento Extraflame. del prodotto. Se si possiedono più prodotti, aggiungere nella schermata principale account, premere su spostarsi lateralmente per “ ”. INVITA UN UTENTE...
  • Page 12 Inserire l’indirizzo email della persona da invitare. La procedura è andata a buon fine: verificare nell’account di posta elettronica la presenza dell’email. La persona alla quale Premendo su “ ” sarà inviata un’email di invito a scaricare è acconsentito il controllo della stufa deve utilizzare lo stesso INVITA ed installare l’app Total indirizzo email per creare...

  • Page 13: Sostituzione Accessorio

    SOSTITUZIONE ACCESSORIO Se hai dovuto sostituire il tuo accessorio Wi-Fi in seguito ad un guasto o malfunzionamento, puoi configurare quello nuovo qui. In seguito alla selezione seguire la procedura guidata. SOSTITUZIONE DISPLAY Se hai dovuto sostituire il tuo display in seguito ad un guasto o malfunzionamento, puoi configurare quello nuovo qui.

  • Page 14: Problemi/Risoluzioni Modulo Remoto Wifi

    Assicurarsi di aver scelto il modello di modulo wifi compatibile consultando o https://www.lanordica- extraflame.com" Lampeggia Il modulo è connesso al Problema di configurazione nel con 3 impulsi cloud ma non comunica Contattare centro assistenza...

  • Page 15: English

    TECHNICAL SPECIFICATIONS OF REMOTE WI-FI MODULE Frequency Wi-Fi (2.4 GHz) Power 17.6 DBm Dimensions (L x W x H) 94 X 57 X 30 mm Weight 74 g Installation position Protection rating in version with connector IP 21 Input voltage 12V DC (via power supply) Consumption 0.4W...

  • Page 16: Logic And Meanings

    LOGIC AND MEANINGS Connection with the stove (serial cable) Power input Configuration reset button Green LED - Power Blue LED - Access point Orange LED - Station Orange LED - Cloud EU DECLARATION The manufacturer MICRONOVA s.r.l. declares that the following type of radio equipment NAVEL 2.0 complies with the following directives: RED 201BNTmcr814/53/EU;...

  • Page 17: Account Registration Procedure For The Total Control 2.0 App

    ACCOUNT REGISTRATION PROCEDURE FOR THE TOTAL CONTROL 2.0 APP Before starting: Make sure that the Smartphone has Internet access, either connected to the mobile network or to the home router. NOTE: the same account and therefore credentials (email and password) can be used on several devices and therefore by several people, as long as the same access credentials are used (same email and same password).

  • Page 18: Procedure To Add Product In The Total Control 2.0 App

    The app has confirmed the successful registration and sent an email with a link to confirm. Open the mailbox relating to the email address provided. Confirm the registration by clicking on the green button “ EMAIL VERIFICATION ”. Congratulations, now you can add the product in the Total Control 2.0 app Note: It may be necessary to wait about ten minutes for the...

  • Page 19: Stove Configuration With Wi-Fi Integrated In The Display

    The app requires you to connect to the stove's Wi-Fi network. STOVE CONFIGURATION WITH WI-FI INTEGRATED IN THE DISPLAY Make sure that the WI-Fi icon on the display flashes. If the light does not turn on or does not flash, reset the Wi-Fi (from the menu: ->...
  • Page 20 The app will require you to enter: The app will require you to enter: (EXAMPLE) (EXAMPLE) • MAC Address • Secure Code • Product code • Serial number Code: Mac Address: xxxxxxxxx-xxx xx:xx:xx:xx:xx:xx Serial: Secure Code: xxxxxxxxxx xxxxxxxx This information This information entered...
  • Page 21 For advanced use – Static IP For advanced use – Static DNS The default configuration provides for the use of the DHCP mode The default configuration provides for the use of the DDNS for the dynamic acquisition mode for the dynamic of the IP address.

  • Page 22: Product Management Invitation/Revocation Procedure

    On this page, you can people, with different choose who can access accounts, to control your the management of the Extraflame heating product. product. If you have several products, To add an account, press move to the side on the main “ ”.
  • Page 23 Enter the email address of the person to invite. The procedure was successful: check your mailbox for the email. The person who is allowed to control the stove must use Press “ ” to send an email inviting the person to download the same email address to create a new account.

  • Page 24: Accessory Replacement

    ACCESSORY REPLACEMENT If you had to replace your Wi-Fi accessory following a fault or malfunction, you can configure the new one here. After selecting it, follow the wizard. DISPLAY REPLACEMENT If you had to replace your display following a fault or malfunction, you can configure the new one here.

  • Page 25: Troubleshooting For Remote Wi-Fi Module

    Make sure you have chosen a compatible Wi-Fi module by consulting https://www. lanordica-extraflame.com" Flashing with The module is connected 3 pulses per to the cloud but is not Cloud configuration problem...
  • Page 28 EXTRAFLAME S.p.A. Via Dell’Artigianato, 12 36030 - MONTECCHIO PRECALCINO (VI) - ITALY   +39.0445.865911 -  +39.0445.865912 -  info@extraflame.it - www.lanordica-extraflame.com MADE ITALY design & production PER CONOSCERE IL CENTRO ASSISTENZA PIÙ VICINO CONTATTARE IL PROPRIO RIVENDITORE O CONSULTARE IL SITO WWW.LANORDICA-EXTRAFLAME.COM...
