PULSER-M

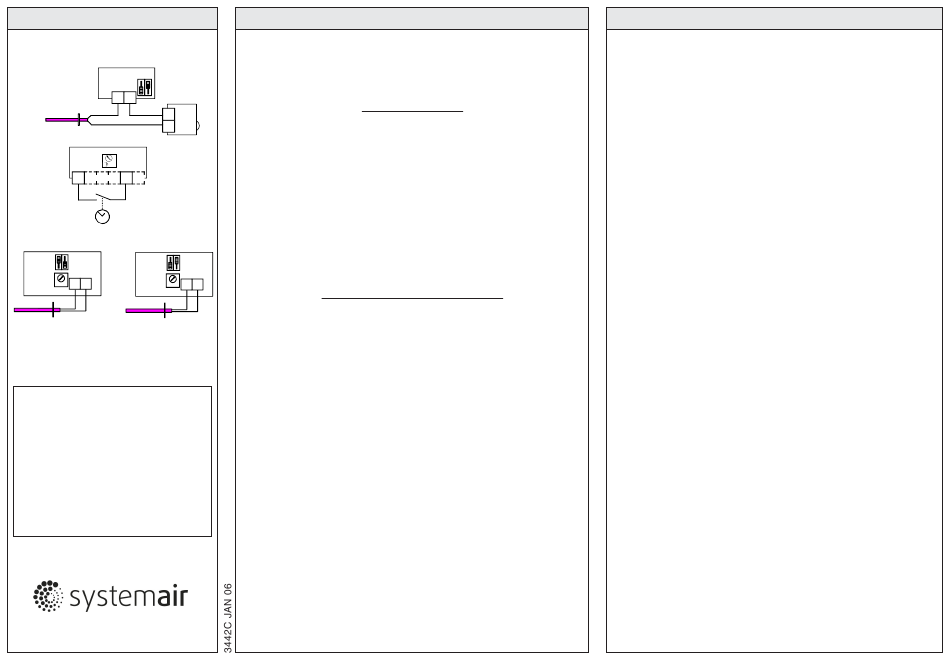

Rys. 6
TG-K3xx
G G TBI-xx
TG-G1xx
1
2
Rys. 7
°C
K K
Rys. 8 Rys. 9
M M M
Min/Max
Min/Max
TG-K3...
TG-K3...
Dyrektywa EMC dotycząca emisji i
odporności:
Produkt ten spełnia wymogi
europejskiej dyrektywy EMC odnośnie
norm CENELEC EN 50081-1 i EN
50082-1 i jest oznaczony znakiem CE.
Dyrektywa LVD
Produkt ten spełnia wymagania
europejskiej dyrektywy LVD odnośnie
norm IEC 669-1 i IEC 669-2-1.
Systemair AB
739 30 Skinnskatteberg, Sweden
Tel:+46 222 440 00 Fax:+46 222 440 99
INSTRUKCJA
Zasada działania
Regulator PULSER-M poddaje pulsacji Wł. – Wył. całą oddawaną moc.
Regulator PULSER-M dostosowuje średnią moc wyjściową do
zapotrzebowania, dostosowując proporcjonalnie stosunek między czasem
włączenia i wyłączenia. Czas cyklu (suma czasu włączenia i wyłączenia) jest
ustalony na 60 sekund.
Regulator PULSER-M załącza prąd przy zerowym kącie sieci, co zapobiega
powstawaniu w sieci zakłóceń o częstotliwości radiowej.
Regulator PULSER-M automatycznie dostosowuje tryb sterowania do dynamiki
ogrzewanego obiektu.
Przy nagłych zmianach temperatury, np. powietrza nawiewanego, PULSER-M
działa jak regulator PI z zakresem proporcjonalności rzędu 20 K i czasem
resetu wynoszącym 6 minut.
W przypadku zmian temperatury następujących wolno, np. regulacja
temperatury w pomieszczeniu, PULSER-M działa jak regulator P z zakresem
proporcjonalności ustalonym na 1,5 K.
M
Rozruch i wykrywanie błędów
Uwaga! Podczas pracy z urządzeniem PULSER-M należy zachować
ostrożność. Wszystkie wewnętrzne podzespoły, włączając kołnierz
chłodzący, znajdują się pod napięciem.
Nie wolno pozostawiać urządzenia podłączonego do zasilania bez
założonej pokrywy przedniej.
1. Sprawdzić, czy regulator został prawidłowo podłączony oraz czy
przełączniki wyboru czujnika są ustawione w prawidłowej pozycji.
2. Zmierzyć opór między zaciskami 3 i 4: Przy 230 V: 14,4Ω<R<230 Ω.
Przy 400 V: 25Ω<R<400 Ω.
3. Jeśli podłączony jest czujnik ograniczenia minimalnego, przekręcić
potencjometr ograniczenia do końca zgodnie z ruchem wskazówek
zegara.
Jeśli podłączony jest czujnik maksymalnego ograniczenia, przekręcić
potencjometr limitu do końca w stronę przeciwną do ruchu wskazówek
zegara.
4. Podłączyć zasilanie i przekręcić pokrętło nastawy między punktami
końcowymi. Sprawdzić, czy dioda LED na urządzeniu PULSER-M włącza
się i wyłącza, gdy wartość nastawy jest przełączana między niższą a
wyższą od temperatury na czujniku. Jeśli pokrętło nastawy jest ustawione
na bieżącą temperaturę czujnika, a potencjometr min/max jest ustawiony,
tak aby nie wpływał na regulację temperatury, dioda LED będzie migać,
regulator PULSER-M będzie podawać moc pulsacyjnie do nagrzewnicy.
Cykl pulsacji to ok. 60 sekund. Sprawdzić za pomocą amperomierza
podłączonego do zacisków, czy zasilana jest nagrzewnica.
INSTRUKCJA
Rozwiązywanie problemów
5. Odłączyć zasilanie i przewody od zewnętrznego czujnika/nastawnika,
jeśli podłączono te urządzenia. Zmierzyć osobno opór na czujniku i
nastawniku. Opór potencjometru mieści się w zakresie 0–5 kΩ między
najniższym i najwyższym punktem zakresu. Opór czujnika mieści się w
zakresie od 10 kΩ do 15 kΩ między najniższym i najwyższym punktem
zakresu temperatury czujnika. Na przykład potencjometr TG-K330 ma
opór 15 kΩ przy 0°C i 10 kΩ przy 30°C. Opór zmienia się o 167 Ω/°C.
6. Ustawić w pozycji dolnej oba przełączniki wyboru czujnika znajdujące
się obok głównej listwy zaciskowej. Nie należy zwierać wejść G-G
czujnika. Ustawić oba przełączniki min/max w pozycji dolnej. Włączyć
zasilanie.
Regulator PULSER-M powinien nieprzerwanie dostarczać pełną moc,
a dioda LED powinna świecić światłem ciągłym. Sprawdzić przy użyciu
amperomierza podłączonego do zacisków, czy zasilana jest
nagrzewnica.
Jeśli dioda LED nie świeci światłem ciągłym, brak zasilania: Sprawdzić,
czy zaciski 1 i 2 znajdują się pod napięciem i ponownie sprawdzić
pozycje przełączników wyboru czujnika. Jeśli powyższe warunki są
spełnione, regulator PULSER-M jest prawdopodobnie uszkodzony.
Jeśli dioda LED świeci, ale brak zasilania: Ponownie sprawdzić opór
na nagrzewnicy zgodnie z powyższym opisem. Jeśli warunek ten jest
spełniony, regulator PULSER-M jest prawdopodobnie uszkodzony.
7. Odłączyć zasilanie i zewrzeć wejścia G-G czujnika, pozostawiając
przełączniki w pozycji dolnej. Ponownie włączyć zasilanie.
Regulator PULSER-M nie powinien dostarczać mocy, a dioda LED nie
powinna się zaświecić. Sprawdzić za pomocą amperomierza
podłączonego do zacisków, czy zasilana jest nagrzewnica.
Jeśli dioda LED nie świeci, a nagrzewnica znajduje się pod napięciem,
regulator PULSER jest uszkodzony.
Jeśli dioda LED świeci, sprawdzić ponownie urządzenie, zwierając
zaciski G-G. Jeśli ten warunek jest spełniony, regulator PULSER-M jest
uszkodzony.
8. Jeśli podczas sprawdzenia nie wykryto żadnych błędów, regulator
PULSER-M, czujnik i nastawnik działają prawidłowo.
Odłączyć zasilanie, odłączyć przewód od zacisków G-G i ponownie
podłączyć czujnik zewnętrzny/nastawnik, jeśli są stosowane. Ustawić
przełączniki wyboru czujnika w ich prawidłowej pozycji zgodnie z
odpowiednim schematem okablowania dla danej instalacji. Założyć
pokrywę przednią i pokrętło nastawy. Podłączyć zasilanie.
