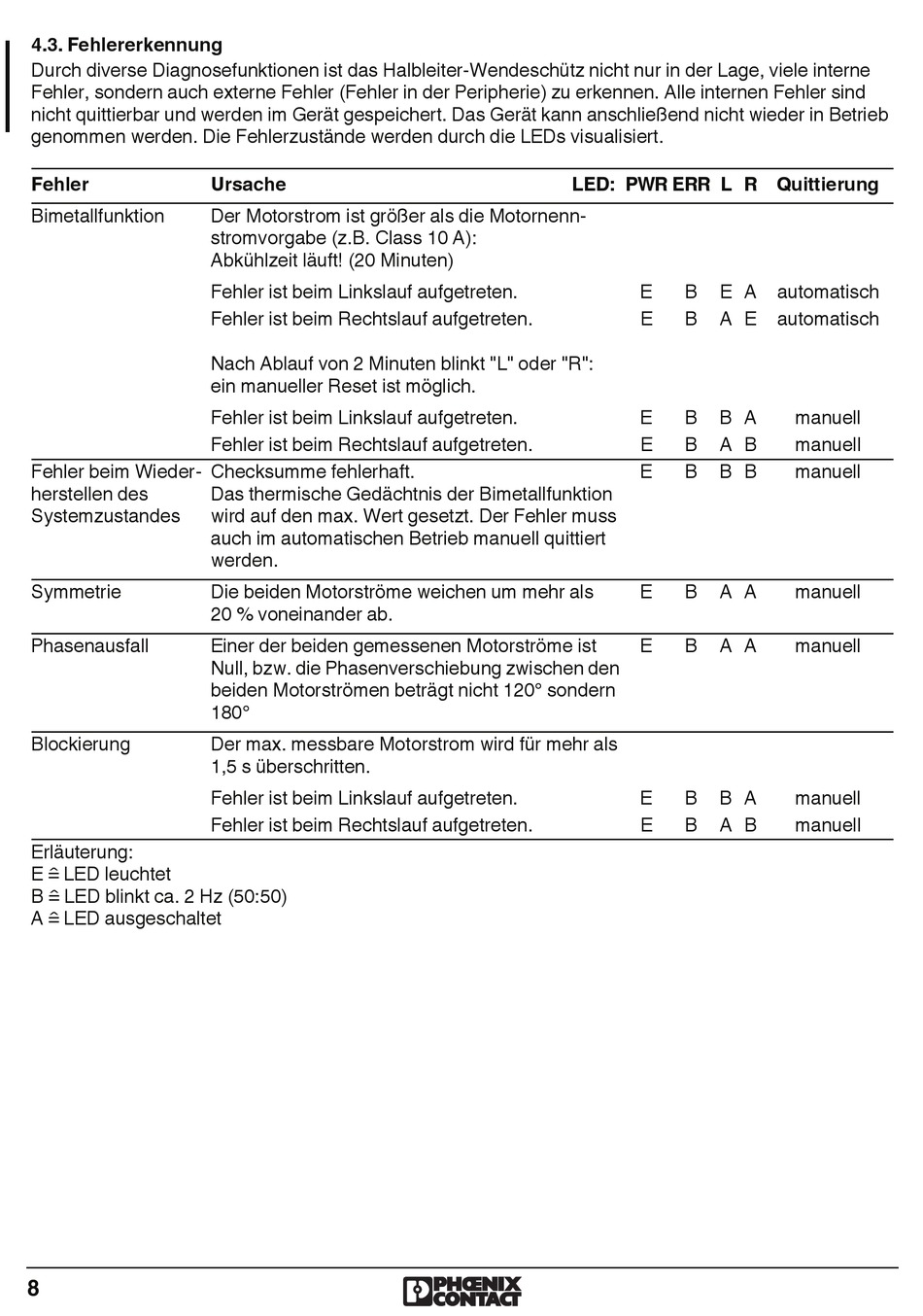

4.3. Fehlererkennung

Durch diverse Diagnosefunktionen ist das Halbleiter-Wendeschütz nicht nur in der Lage, viele interne
Fehler, sondern auch externe Fehler (Fehler in der Peripherie) zu erkennen. Alle internen Fehler sind
nicht quittierbar und werden im Gerät gespeichert. Das Gerät kann anschließend nicht wieder in Betrieb
genommen werden. Die Fehlerzustände werden durch die LEDs visualisiert.
Fehler
Bimetallfunktion
Fehler beim Wieder-
herstellen des
Systemzustandes
Symmetrie
Phasenausfall
Blockierung
Erläuterung:
E = LED leuchtet
B = LED blinkt ca. 2 Hz (50:50)
A = LED ausgeschaltet
8
Ursache
Der Motorstrom ist größer als die Motornenn-
stromvorgabe (z.B. Class 10 A):
Abkühlzeit läuft! (20 Minuten)
Fehler ist beim Linkslauf aufgetreten.
Fehler ist beim Rechtslauf aufgetreten.
Nach Ablauf von 2 Minuten blinkt "L" oder "R":
ein manueller Reset ist möglich.
Fehler ist beim Linkslauf aufgetreten.
Fehler ist beim Rechtslauf aufgetreten.
Checksumme fehlerhaft.
Das thermische Gedächtnis der Bimetallfunktion
wird auf den max. Wert gesetzt. Der Fehler muss
auch im automatischen Betrieb manuell quittiert
werden.
Die beiden Motorströme weichen um mehr als
20 % voneinander ab.
Einer der beiden gemessenen Motorströme ist
Null, bzw. die Phasenverschiebung zwischen den
beiden Motorströmen beträgt nicht 120° sondern
180°
Der max. messbare Motorstrom wird für mehr als
1,5 s überschritten.
Fehler ist beim Linkslauf aufgetreten.
Fehler ist beim Rechtslauf aufgetreten.
LED: PWR ERR L R Quittierung
E B E A
E B A E
E B B A
E B A B
E B B B
E B A A
E B A A
E B B A
E B A B
automatisch
automatisch
manuell
manuell
manuell
manuell
manuell
manuell
manuell
