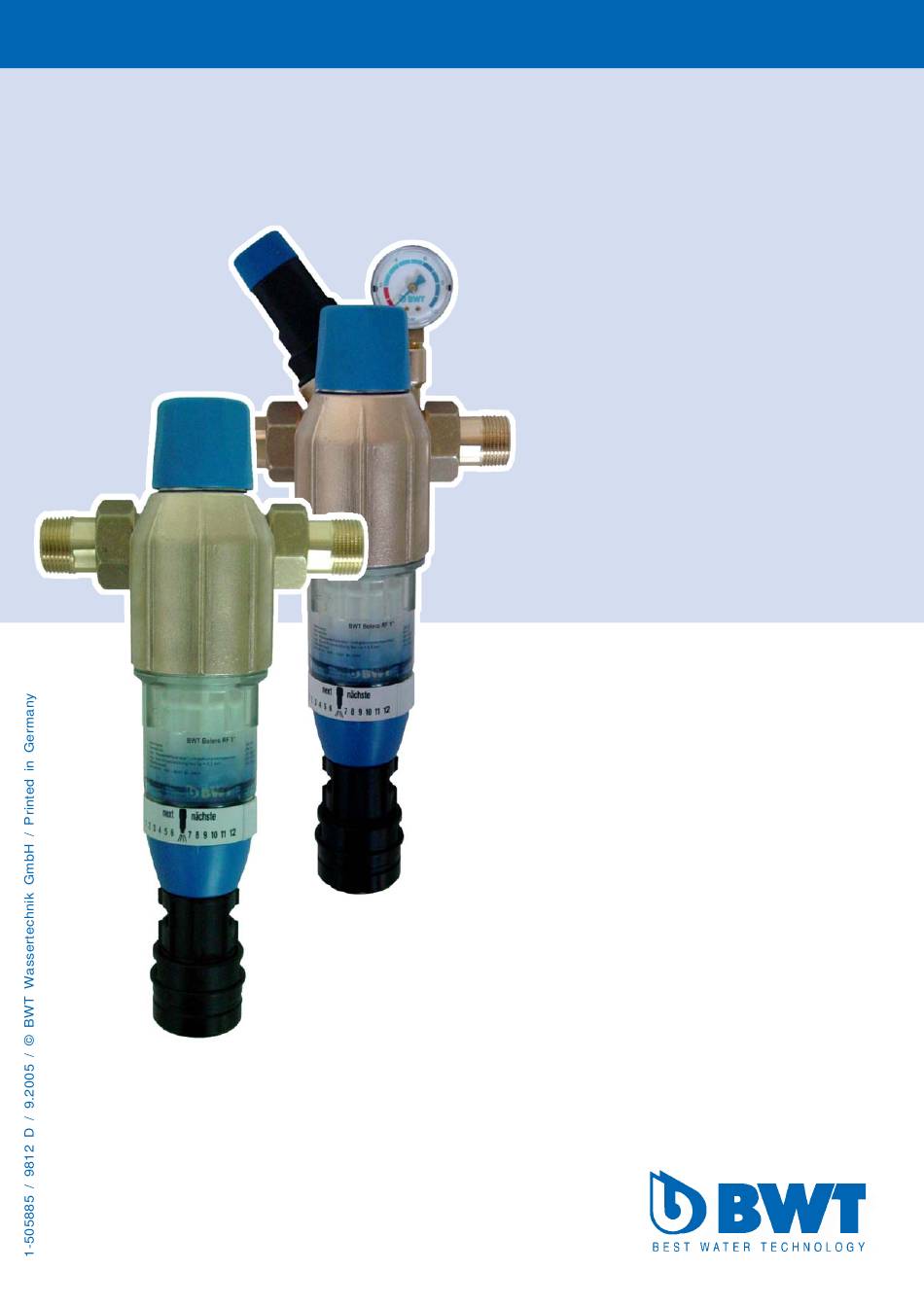

- Page 1 Einbau- und Bedienungsanleitung Installation and operating manual BWT Bolero Rückspülfilter RF Backwashing filter 3/4" - 2" (DN 20 - 50) Hauswasserstation HWS Domestic water station 3/4" - 2" (DN 20 - 50) Änderungen vorbehalten! Änderungen vorbehalten! Changes reserved! Changes reserved!
- Page 2 Vielen Dank für das Vertrauen, das Seite 4 Sie uns durch den Kauf eines BWT- Gerätes entgegengebracht haben. Thank you very much for the con- Page 12 fidence that you have shown in us by purchasing a BWT appliance.
- Page 3 Fig. 2 Fig. 1 0 0 0 Σ > 400 mm > 20 mm > 1 m Fig. 3 Fig. 4...
- Page 4 Lieferumfang Funktion BWT Bolero RF bestehend aus: Das Rohwasser strömt durch den Rohwasser- Kopfteil aus Messing eingang in den Filter ein und dort von innen nach Anschluss-Modul, bzw. 4-Loch-Anschluss- aussen durch das Filterelement zum Reinwas- Stück mit Anschlussverschraubungen und seraustritt. Dabei werden Fremdpartikel > 90 µm Dichtungen an der Innenseite des Filtergewebes zurückge-...
-
Page 5: Einbau
Einbau Filter gemäss der Nennweite in gleichdimensio- nierte Kaltwasserleitungen und vor den zu schüt- zenden Objekten einbauen. Absperrventile vor und nach dem Filter einbauen. Nur 3/4“ und 1“ Anschluss-Modul in Fliessrichtung in die waag- rechte oder senkrechte Kaltwasserleitung einbau- en. (Fliessrichtungspfeil beachten). I. -
Page 6: Bedienung
Inbetriebnahme Bedienung Filter bzw. Hauswasserstation und Spülwasser- Hinterdruck ändern siehe Inbetriebnahme leitung auf ordnungsgemässe Installation prüfen. Eine Rückspülung muss 1 x pro Monat Die Absperrventile dürfen noch nicht geöffnet sein. durchgeführt werden, um ein Festsetzen der Klarsichtzylinder (3) auf richtigen Sitz prüfen und Fremdpartikel auf dem Filtergewebe zu ver- Drehknopf (5) im Uhrzeigersinn schliessen. -
Page 7: Gewährleistung
Austausch der Verschleissteile Gewährleistung Druckminderereinsatz alle 6 Jahre Im Störfall während der Gewährleistungszeit wen- Manometer alle 6 Jahre den Sie sich bitte unter Nennung des Gerätetyps und der Produktionsnummer (siehe technische Nach DIN 1988 muss der Austausch der Ver- Daten bzw. Typenschild des Gerätes) an Ihren schleissteile durch Fachpersonal erfolgen (Instal- Vertragspartner, die Installationsfirma. - Page 8 Wartungsanleitung Bolero RF 3/4“ - 1 1/4“ Trinkwasser ist ein Lebensmittel. Hygienische Sorgfalt bei der Durchführung der Arbeiten sollte daher selbstverständlich sein. Nach DIN 1988 muss die Wartung durch Fach- personal erfolgen (Installateur oder Werkskun- dendienst). Austausch der Verschleissteile Dichtelemente (A)
- Page 9 Wartungsanleitung Bolero RF 1 1/2“ - 2“ Trinkwasser ist ein Lebensmittel. Hygienische Sorgfalt bei der Durchführung der Arbeiten sollte daher selbstverständlich sein. Nach DIN 1988 muss die Wartung durch Fach- personal erfolgen (Installateur oder Werkskun- dendienst). Austausch der Verschleissteile Dichtelemente (A) alle 3 Jahre Rückspülelement (B)
- Page 10 Wartungsanleitung Zusätzlich für HWS Austausch der Verschleissteile Druckminderereinsatz (11) alle 6 Jahre Manometer (6) alle 6 Jahre Verschleissteile DR-Einsatz 3/4 - 1“ Bestell-Nr. 1-902255 DR-Einsatz 1 1/4“ Bestell-Nr. 1-902287 DR-Einsatz 1 1/ 2 - 2“ Bestell-Nr. 1-902383 Manometer Bestell-Nr. 1-606656 Überprüfung des Ausgangsdrucks bei Null-Durch- fluss und bei hoher Wasserentnahme.
-
Page 11: Technische Daten
" " Betriebsgewicht, ca. RF / HWS 2,4 / 3,3 2,4 / 3,3 2,4 / 4,5 7 / 9,7 7,2 / 9,8 PNR ( = Produktionsnummer) Bolero RF 7-810364 7-810365 7-810366 6-081084 6-081085 PNR ( = Produktionsnummer) Bolero HWS 7-810369... -
Page 12: Scope Of Supply
Scope of supply Function Bolero RF consisting of: The untreated water flows through the untreated Top section in brass water inlet into the filter and from there from the Connection module or 4-hole connection inside to the outside through the filter element into joint in brass with fittings and seals the clean water outlet. -
Page 13: Installation
Installation Install filter according to its nominal width in cold water pipes of the same dimensions and before the equipment to be protected. Install stop valves before and after the filter. Only 3/4“ und 1“ Install connecting module in the direction of flow in the horizontal or vertical cold water pipe (observe direction of flow arrow). -
Page 14: Operation
Startup Operation Check the domestic water station and the flushing Change the back pressure, see Startup. water line for correct and proper installation. Backwashing must be carried out once per month The shut-off valves must not be opened yet. in order to prevent the settling of impurities on the Check the transparent cylinder (3) to ensure filter fabric (in case of severe pollution possibly correct fit and close rotary button for backwas-... -
Page 15: Warranty
Replacing the valve insert HWS only Close shut-off valves before and after the domestic water station and relieve the pressure at both sides. Loosen the locking screw (9) and turn the rotary button (10) in an anticlockwise direction up to the stop. Screw off the spring hood (7) with a ring spanner. -
Page 16: Troubleshooting
Trouble-shooting Fault Cause Solution Water pressure in system has Dirty filter element Carry out backwash dropped considerably; Water pressure drops consider-ably when water is bled (by more than 35% of the static pressure) Flushing water outlet cannot be Backwash element does not Fully open and close turning closed reach final position due to coarse... -
Page 17: Specifications
" " " Operating weight, approx. 2,4 / 3,3 2,4 / 3,3 2,4 / 4,5 7 / 9,7 7,2 / 9,8 PNR (= production number) Bolero RF 7-810364 7-810365 7-810366 6-081084 6-081085 PNR (= production number) Bolero HWS 7-810369 7-810370... - Page 18 Fax +36/23/430-482 E-Mail: bwt@bwt.be Fax +34/93/4744730 Fax +44/1902/721333 E-Mail: bwtchrist@bwtchrist.hu E-Mail: cillit@cillit.com E-Mail: information@christwt.co.uk BWT Polska Sp. z o.o. BWT Ceská Republika s.r.o. ul. Polczy´ n ska 116 Komercni zóna Praha-Pruhonice PL-01-304 Warszawa Lipová 196 -Cestlice, 251 01 Ricany Tel. +48/22/6652609 Tel.
