Summary of Contents for Malmbergs AHC15A

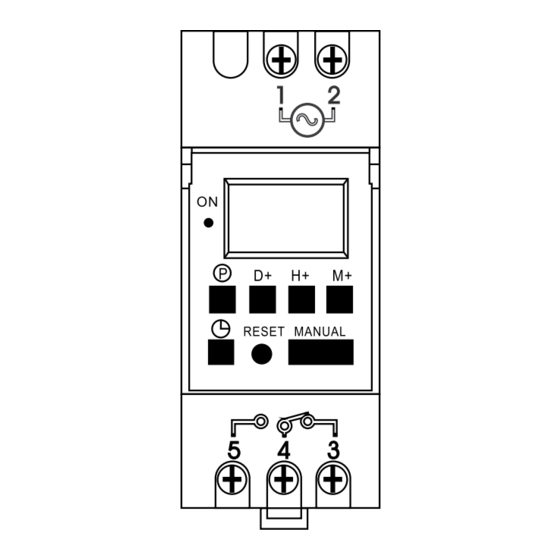

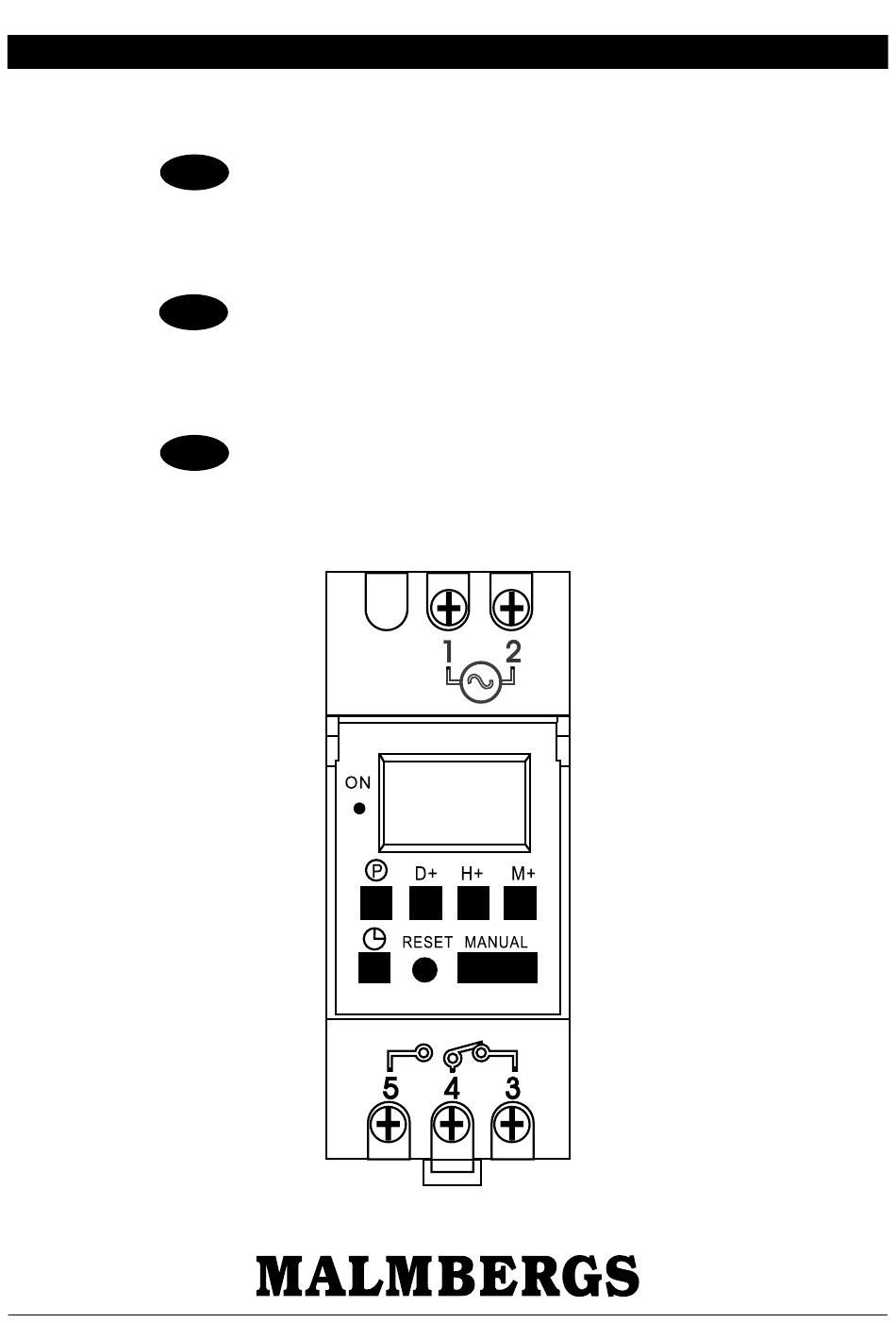

- Page 1 Modell / Malli / Model: AHC15A 13 396 02 BRUKSANVISNING Digitalt kopplingsur KÄYTTÖOHJEET Digitaalinen kellokytkin INSTRUCTION MANUAL Digital Time Switch...
- Page 2 INNEHåLL / SISÄLTÖ / CONTENTS ........sida 3-6 ........sivu 7-10 .........page 11-14 OBS! Läs igenom manualen noggrant innan du använder apparaten och spara den för framtida bruk. Installation får endast utföras av behörig installatör. HUOMIO! Lue käyttöohjeet huolellisesti ennen kuin otat laitteen käyttöösi ja säilytä...
- Page 3 • För montage på DIN-skena. • Digitalt elektroniskt kopplingsur för många användningsområden. Med vecko- och impuls- program. • Veckoprogram med upp till 16 till- och frånslag, 18 impulsintervaller och manuellt till- och frånslag. • Batteribackup vid strömavbrott (litiumbatteri). • Justering av gångnoggrannhet ±30 sek, veckovis. GRUNDINSTÄLLNINGAR Innan programmering påbörjas för den första gången, tryck på...
- Page 4 Valbara veckoprogram Program Måndag Tisdag Onsdag Torsdag Fredag Lördag Söndag Impulsprogram (”P” visas i det nedre vänstra hörnet på displayen) Steg Knapp Programmering Håll ”H+ och M+” nedtryckta För att komma till impulsprogrammeringsläge. Ställ in impulsintervall 1 sek - 59 min 59 sek. Tryck ”...
-
Page 5: Övriga Funktioner
ÖVRIGA FUNKTIONER Radering av enstaka till-/frånslag Stega igenom de programmerade till-/frånslagen tills den som skall raderas visas. Tryck därefter ”MANUAL”. Till-/frånslaget är nu raderat och “--:--” visas i displayen. Fabriksåterställning Tryck på ”RESET”-knappen. Uret återgår nu till fabriksinställningar (se nedan). Samtliga program raderas. -
Page 6: Tekniska Data
TEKNISKA DATA KOPPLINGSSCHEMA Manöverspänning: AC 180-250V, 50/60Hz Gångnoggrannhet: <2 sek/dag (25°C) 16 till- och frånslag, Minneskapacitet: 18 impulsintervaller Max. 7,5VA Effektförbrukning: Display: Livslängd Mekaniska operationer: Elektriska operationer: 1 minut Kortaste kopplingstid: Vikt: C:a 150 g 1 sek - 99 min 59 sek Nedräkningstid: Impulsintervall: 1 sek - 59 min 59 sek... - Page 7 • Asennus DIN-kiskoon. • Digitaalinen elektroninen kellokytkin moniin eri käyttötarkoituksiin. Viikko- ja sysäysohjelmat. • Viikko-ohjelma jossa on 16 päälle- ja poiskytkentää, 18 sysäysjaksoa sekä käsikäyttöinen päälle- ja poiskytkentä. • Paristovarmennus (litium-paristo). • Käyntitarkkuuden säätö ±30 sek. viikko. PERUSASETUKSET Paina ”RESET”-painiketta ennen ensimmäistä ohjelmointia. 12/24-tuntinäyttö...
- Page 8 Valinnaisia ohjelmia Ohjelma Maanantai Tiistai Keskiviikko Torstai Perjantai Lauantai Sunnuntai Sysäysohjelmointi (Näytön vasemmassa alalaidassa näkyy ”P”) Askel Painike Ohjelmointi Pidä ”H+ ja M+” alaspainettuina Pääset sysäysohjelmointiin. Aseta sysäysväli 1 sek. – 59 min 59 sek. Paina ” ” ja ”H+/M+” Vahvista sysäysväli.
-
Page 9: Muut Toiminnot
MUUT TOIMINNOT Yksittäisten päälle/pois aikojen poistaminen. Käy läpi ohjelmoidut päälle/pois ajat kunnes poistettava aika näkyy. Paina sitten ”MANUAL”. Päälle/pois aika on nyt poistettu ja ”--:--” näkyy näytöllä. Tehdasasetusten palauttaminen Paina RESET-painiketta. Kello palaa tehdasasetuksiin (katso alempaa). Kaikki ohjelmoinnit poistuvat. Tehdasasetukset Aika: 0:00 Viikonpäivä: Sunnuntai Tila: Auto Off... - Page 10 TEKNISET TIEDOT KYTKENTÄKAAVIO Nimellisjännite: AC 180-250V, 50/60Hz Käyntitarkkuus: <2 sek/vrk (25°C) 16 päälle/poiskytkentää, Muistikapasiteetti: 18 sysäysjaksoa Max. 7,5VA Tehonkulutus: Näyttö: Käyttöikä Mekaanisia toimintoja: Elektronisia toimintoja: 1 min. Lyhin kytkentä-aika: Paino: noin 150 g. 1 sek – 99 min. 59 sek. Ajastus: Sysäysväli: 1 sek –...
-
Page 11: Basic Settings
• For DIN rail installation. • Digital electronic general purpose time switch with week and pulse programme. • Repeat programmes with 16 on/off time settings, 18 pulse programme intervals and manual on/off setting. • Lithium battery power reserve when electric supply cut off. •... - Page 12 Week Programmes Programme Monday Tuesday Wednesday Thursday Friday Saturday Sunday Pulse Programme (”P” displays at the bottom left corner of the LCD) Step Key Programming Press and hold ”H+ and M+” To start the pulse programming. Set the pulse time range 1 sec - 59 min 59 sec. Press ”...
-
Page 13: Other Features
OTHER FEATURES Deleting Individual Switching Times Flip through the programmed switching times until you find the one that you want to delete. Then press the “MANUAL” key. The switching time is now deleted and “--:--” is shown in the display. Reset Press the “RESET”... -
Page 14: Technical Data
TECHNICAL DATA WIRING DIAGRAM Supply voltage: AC 180-250V, 50/60Hz Time accuracy: <2 sec/day (25°C) On/off operation: 16 ON & 16 OFF 18 pulse intervals Max. 7.5VA Power consumption: Display: Service life Mechanic operations: Electric operations: Minimal interval: 1 minute Weight: Approx. - Page 16 Malmbergs Elektriska AB, PO Box 144, SE-692 23 Kumla, SWEDEN Phone: +46 19 58 77 00 Fax: +46 19 57 11 77 info@malmbergs.com www.malmbergs.com...
