Summary of Contents for Light4Me RAPID SPOT 100

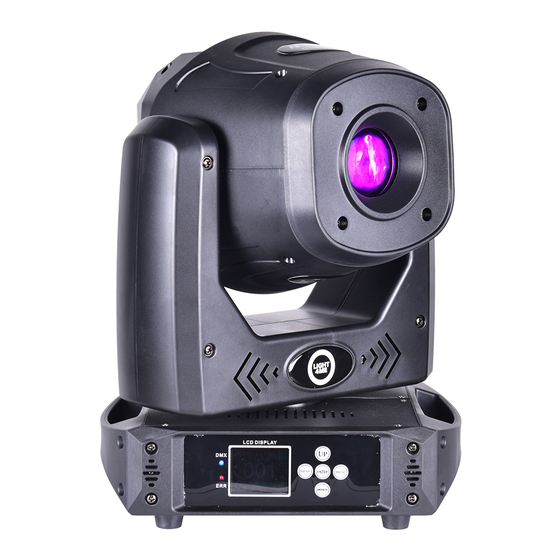

- Page 1 RAPID SPOT 100 USER MANUAL INSTRUKCJA OBSŁUGI...
-
Page 2: Safety Introduction
ENGLISH Safety introduction Please read the instructions carefully which includes important information about the installation,operation and maintenance. WARNING • Please keep this User Guide for future consultation.If you sell the unit to another user,be sure that they also receive this instruction booklet. •... -
Page 3: Installation
• Never try to repair the unit by yourself. Repairs carried out bu unskilled people can lead to damage or malfunction. Please contact the nearest authorized technical assistant center. • Disconnect the main power if the fixture is not used for a long time. •... -
Page 4: Menu Table
Button Pannel There are 5 buttons “MENU” Button function: Exit the editing and Return to the last order. “UP”、“DOWN” Button function：Select, edit “Enter”Button function：Executive function, start editing, exit the editing . Fine tuning function: After entering the menu, press the ENTER button for 4 seconds and enter the fine tuning Settings Menu table Auto Run model... - Page 5 Invert Pan On/Off Invert Tilt On/Off Pan/ Tilt Swap On/Off Pan/Tilt Encode On/Off Keep/ Clean No DMX Signal On/Off Display On/Off Lamp on@ start up Load default Dimmer 0-255 Strobe 0-255 0-255 0-255 Tilt Pan/Tilt speed 0-255 Color 0-255 Gobo(static gobo) 0-255 Manual Gobo 1 (Rotating gobo)
-
Page 6: Dmx Channel
Focus alibration Prism alibration Rt gobo( Rotating gobo) alibration Zero point correction On/ Off Lamp life Hours 2000 Lamp Hours clear Sure 180° invert Display invert Chinese or English exchange Chinese or EN DMX channel 14Channel FUNCTION EFFECT 0-255 540° PAN FINE 0-255 TILT... - Page 7 65-69 ORANGE+ PURPLE 70-74 PURPLE+ LIGHT BLUE 75-79 LIGHT BLUE+ WHITE 80-255 ROTATION FROM SLOW TO FAST 000-009 WHITE 010-019 GOBO 1 020-029 GOBO 2 030-039 GOBO 3 040-049 GOBO 4 050-059 GOBO 5 GOBO 060-069 GOBO 6 070-079 GOBO 7 080-129 COLOCKWISE ROTATION FAST TO SLOW 130-134...
-
Page 8: Dmx Connection
10-14 PRISM INSERTED 15-255 PRISM ROTATION SLOW TO FAST FOCUS 0-255 0-100% 0-254 UNUSED RANGE RESET COMPLETE RESET Color wheel Static Gobo wheel Rotate Gobo wheel DMX connection The DMX 512 is widely used in intelligent control,with a maximum of 512 channel. Termination reduces signal errors and avoids signal transmission problems and interference.It is always... -
Page 9: Maintenance And Cleaning
advisable to connect a DMX terminal.(Resistance 129ohm 1/4 W ) between pin 2(DMX-) and pin3 (DMX+) of the last fixture. Maintenance and cleaning This moving LED must be kept clean basically, which means dust, dirt or draft of tobacco tar should not be stayed on/in the case, otherwise, it will sharply decrease the output of the moving LED. -
Page 10: Instrukcje Bezpieczeństwa
POLSKI Instrukcje bezpieczeństwa Prosimy o szczegółowe zapoznanie się z tą instrukcją zawiera ona ważne informacje na temat instalacji, użytkowania i konserwacji. UWAGA • Prosimy o zachowanie tej instrukcji dla przyszłych potrzeb. Jeśli sprzedasz urządzenie na rynku wtórnym, przekaż nowemu właścicielowi tą broszurę. •... -
Page 11: Parametry Techniczne
• Nigdy nie otwieraj obudowy, wewnątrz nie ma żadnych części serwisowych. • Nigdy nie próbuj dokonywać prób samodzielnych napraw. Tylko autoryzowany serwis może wykonywać naprawy. • Jeśli urządzenie nie jest używane przez dłuższy czas odłącz je z zasilania. • W przypadku potrzeby transportowej używaj tylko dedykowanych skrzyń, lub oryginalnego opakowania. •... -
Page 12: Struktura Menu
Panel menu Jest 5 przycisków funkcyjnych: “MENU”: wyjście z edycji i powrót do poprzedniej funkcji “UP”, “DOWN”: Zmiana wyboru, edycja parametrów “Enter”: Funkcja egzekutywna, zatwierdzenie zmian, wejście do edycji Kalibracja: Po wejściu w menu, wciśnij i przytrzymaj przycisk ENTER przez 4 sekundy, aby wejść do ustawień zaawansowanych. - Page 13 Top lamp temperature 80℃ Temperatura lampy Sound regulator Czułość mikrofonu Invert Pan On/Off Odwrócenie Pan Invert Tilt On/Off Odwrócenie Tilt Pan/ Tilt Swap On/Off Zamiana Pan/Tilt Pan/Tilt Encode On/Off Koder Pan/Tilt Keep/ Clean Zachowanie bez DMX No DMX Signal Podświetlenie On/Off Display wyświetlacza...
- Page 14 Kalibracja kolorów Kalibracja Gobo Kalibracja Focus Kalibracja Pryzmy Kalibracja rotacji gobo Zero point correction On/ Off Korekcja punktu zerowego Lamp life Hours 2000 Czas pracy diody Lamp Hours clear Sure Czyszczenie czasu pracy Odwrócenie wyświetlacza Display invert Zmiana języka Chinese or EN STRUKTURA DMX 14 Kanałów WARTOŚĆ...
- Page 15 NIEBIESKI + ŻÓŁTY 55-59 ŻÓŁTY+ POMARAŃCZOWY 60-64 POMARAŃCZOWY + MAGENTA 65-69 70-74 MAGENTA + JASNY NIEBIESKI JASNY NIEBIESKI + BIAŁY 75-79 80-255 COLOR SCROLL 000-009 OPEN 010-019 GOBO 1 020-029 GOBO 2 030-039 GOBO 3 040-049 GOBO 4 050-059 GOBO 5 GOBO 060-069 GOBO 6...
- Page 16 ODWRÓCONA ROTACJA WOLNO-SZYBKO 193-255 BRAK PRYZMY PRYZMA 10-14 PRYZMA 15-255 ROTACJA PRYZMY FOCUS 0-255 0-100% 0-254 BRAK FUNKCJI RESET RESET GOBO STATYCZNE GOBO ROTACYJNE KOŁO KOLORÓW KONSERWACJA I CZYSZCZENIE Podczas sprawdzania stanu urządzenia należy wziąć pod uwagę następujące punkty: 1) Wszystkie śruby i elementy mocujące muszą być odpowiednio dokręcone i nie mogą być skorodowane. 2) Nie może być...
