Lens Replacement and Installation Procedure
Optional Lens for LCD Projector
液晶プロジェクター用オプションレンズ

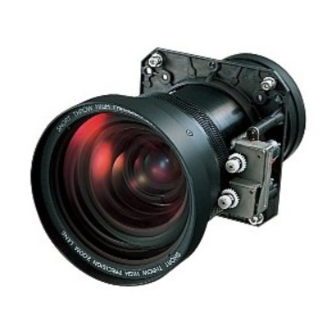

Lens Model No.
Projector Model No.
Further models :
展開モデル：
Thank you for purchasing this Panasonic product.
■ The technical staff or service personnel must attach the optional lens according to these
procedures.
■ Before using this product, be sure to read "Read this first!" (
このたびは、パナソニック製品をお買い上げいただき、まことにありがとうございます。
■ このレンズ交換・取付作業手順書をよくお読みのうえ、専門の販売技術員、または、サー
ビス技術員が取り付けを行ってください。
■ ご使用の前に"安全上のご注意" （ z 日本語 -1 ページ）を必ずお読みください。
レンズ交換・取付作業手順書
ET-ELW02/ET-ELW03/ET-ELW04/
ET-ELW06/ET-ELS02/ET-ELS03/
ET-ELT02/ET-ELT03/ET-ELM01
PT-EX16K series and further models
PT-EX16K シリーズ 及び その展開モデル
Attachment of the lens of PT-EX12K series is an Operating
Instructions of a Projector. Please refer to Projector
Operations section.
シリーズのレンズの取り付けは、プロジェクターの取扱説明書
PT-EX12K
本体操作編を参照ください。
Commercial Use
業務用
page ENGLISH-1).
TQZJ464-2
Advertisement
Table of Contents
Related Manuals for Panasonic ET-ELW02
Summary of Contents for Panasonic ET-ELW02
- Page 1 展開モデル： シリーズのレンズの取り付けは、プロジェクターの取扱説明書 PT-EX12K 本体操作編を参照ください。 Thank you for purchasing this Panasonic product. ■ The technical staff or service personnel must attach the optional lens according to these procedures. ■ Before using this product, be sure to read “Read this first!” ( ...
-
Page 2: Read This First
Read this first! Be sure to follow these instructions. WARNING: When attaching or replacing a lens, consult the technical staff or service personnel at a specialist dealer. Inappropriate attachment may result in malfunctions. Be sure to follow this procedure precisely to install the lens. Do not touch or remove any parts except the lens and related parts. -
Page 3: Attaching The Lens
Available lens The following optional lenses are available. Check the lens specifications and use the appropriate lens. page ENGLISH-8) Lens No. Type Focus Zoom ET-ELW02 Wide zoom lens Motor driven Motor driven ET-ELW03 Wide fixed lens Manual Fixed ET-ELW04... - Page 4 When using ET-ELW02, ET-ELS02, ET-ELS03, ET-ELT02, or ET-ELM01, tie up the cables using the cable ties supplied with the projector before attaching the lens. If you attach the lens without tying up the cables, the cables may contact the internal parts, causing malfunctions.
- Page 5 8) Adjust the focus of the projection lens Attention (ET-ELW03 only). z The light-shielding plate-2 and light-shielding z For details, refer to “Adjusting the focus” plate-3 should be separated to the upper and lower page ENGLISH-6). plates. z If the focus adjustment is not necessary, go to step 9).
- Page 6 Lens No. operations, set the light-shielding plate again. (6103579818) Attention Type SC-A ET-ELW02, ET-ELW03, z Do not operate the projector with the light-shielding ET-ELW04, ET-ELW06, plate removed. Doing so may result in malfunction ET-ELS02, ET-ELS03, of the projector. ET-ELT02, ET-ELT03, ET-ELM01 ■...
-
Page 7: Adjusting The Focus
Adjusting the focus After setting up the projector, turn on the power, and then project the image on the screen. Adjust the position of the projector and the projected image. ■ ET-ELW03 ■ ET-ELT03 1) Loosen the focus lock screw. 1) Rotate (i) to adjust the zoom. -
Page 8: Correcting The Focus
Correcting the focus When the lens is attached to the projector and images are being projected onto the screen, the peripheral focus may be out of focus in some areas. If this happens, insert the spacer of attachment to a projector between the lens attachment and the lens to adjust the focus. -
Page 9: Lens Specifications
25.0 43.4 32.2 74.2 53.0 108.8 74.1 54.0 41.8 ■ Lens shift and optical axis ratio Lens No. ET-ELW02 ET-ELW03 ET-ELW04 ET-ELW06 ET-ELS02 ET-ELS03 ET-ELT02 ET-ELT03 ET-ELM01 Vertical Lens shift/ (max.) optical axis ratio Horizontal (max.) Lens shift Lens shift... - Page 10 Information on Disposal for Users of Waste Electrical & Electronic Equipment (private households) This symbol on the products and/or accompanying documents means that used electrical and electronic products should not be mixed with general household waste. For proper treatment, recovery and recycling, please take these products to designated collection points, where they will be accepted on a free of charge basis.
- Page 11 安全上のご注意 必ずお守りください 人への危害、財産の損害を防止するため、必ずお守りいただくことを説明しています。 ■ 誤った使い方をしたときに生じる危害や損害の程度を区分して、説明しています。 警告 「死亡や重傷を負うおそれがある内容」です。 注意 「傷害を負うことや、財産の損害が発生するおそれがある内容」です。 ■ お守りいただく内容を次の図記号で説明しています。 してはいけない内容です。 実行しなければならない内容です。 警告 ■ レンズの取り付け、交換は専門の技術者または販売店に依頼する （取り付けの不備により、故障の原因となります。 ） ■ レンズの取り付け、交換は作業手順書に従い、正しく行う ■ 指定以外の部分に触ったり、また部品を外したりしない （性能や安全が損なわれる原因となります。 ） 注意 ■ 当社で指定したレンズを使用する （レンズの不備により、故障の原因となります。 ） ⇒ レンズ取り付けの前に、 プロジェクターの品番とオプションレンズの品番をよく確認の上、 プロジェ クターに適合するレンズをご使用ください。 ⇒ 詳しい内容または疑問な点は取扱販売店にお問い合わせください。 ■...
- Page 12 (6103370064) 小：TYPE SC-A と刻印されています 遮光プレート -3 レンズロックレバー固定金具 (6103370224) (6103579818) 大：TYPE SC-B と刻印されています 適合レンズ 以下のオプションレンズがご使用になれます。各レンズの仕様をご確認の上、ご使用場所に合ったレンズをご使 用ください。 （ z 日本語 -8 ページ） レンズ品番 レンズ品名 フォーカス ズーム ET-ELW02 ワイドズームレンズ 電動 電動 ET-ELW03 固定短焦点レンズ 手動 固定 ET-ELW04 ワイドズームレンズ 電動 電動 ET-ELW06 ワイドズームレンズ 電動 電動 ET-ELS02 スタンダードズームレンズ...
- Page 13 レンズの取り付けかた お 願 い z レンズの品番によって取り付けかた、取り付け用部品が異なります。説明の中に記されている品番をよく確認 の上、正しく取り付けてください。 z レンズ品番 ET-ELW02、ET-ELS02、ET-ELS03、ET-ELT02、ET-ELM01 は、プロジェクター本体に 付属の結束バンドでワイヤーを束ねてから、レンズを取り付けてください。そのまま取り付けるとワイヤーが 本体内部の部品にあたり、故障の原因となります。 1） レンズにレンズ取付金具を取り付ける 3） ねじ A（2 本）を外し、レンズ取り付け カバーを前方にスライドさせて外す (i) レンズ前後面についているレンズカバーを外 レンズ取り付けカバー し、レンズにレンズ取付金具を（レンズに付属 の）ねじ（4 本）で取り付ける レンズ取付金具 フォーカス固定ねじ 4） カバープレートを外す カバープレー ト 5） 取り付ける遮光プレートを選択する レンズモーターを右側に配置します z遮光プレート適合表 (ii) レンズモーターのリード線のコネクターをレン...
- Page 14 8） レンズ品番 ET-ELW03 の場合は、ここ お 願 い でフォーカス調整を行う z 遮光プレート -2 および遮光プレート -3 は、分離 z 詳しくは、 フォーカス調整のしかた （ z 日 してから使用します。 本語 -6 ページ）をご覧ください。 上側プレート z フォーカス調整が不要な場合は、手順 9）に進 んでください。 9） レンズロックレバー固定金具でレンズ 下側プレート ロックレバーを固定する (i) レンズを固定しているねじ（1 本）を外し、レ z 遮光プレートの形状がレンズに適合しているか確 ...
- Page 15 下記の表を参考に、レンズに応じてご使用くださ られたか確認する い。 z プロジェクターの電源を入れます。遮光プレー トがレンズとともに正しく動くかどうか、レン レンズロックレバー固 ズを上下左右にレンズシフトさせたり、ズーム 定金具 レンズ品番 やフォーカスを動かしたりして確認します。遮 （6103579818） 光プレートがレンズの動きを妨げていれば、取 Type SC-A ET-ELW02、ET-ELW03、 り付けをやり直します。 ET-ELW04、ET-ELW06、 遮光プレートを外した状態でプロジェク ET-ELS02、ET-ELS03、 ターを動作させないでください。故障の原 ET-ELT02、ET-ELT03、 因となります。 ET-ELM01 Type SC-B 該当なし ■ ET-ELW03 取付上のご注意 レンズ品番 ET-ELW03 には、 2 種類の遮光プレー トを使用します。 レンズの取り付けかた （ z 日本語 -3 ペー...
- Page 16 フォーカス調整のしかた プロジェクターを設置場所に据え付けたあと、電源を入れ、映像を投写します。プロジェクターの位置を調整し、 投写位置を合わせます。 ■ ET-ELW03 の場合 ■ ET-ELT03 の場合 1） フォ－カス固定ねじを緩める 1） (i) を回転させ、ズームを調整する 2） レンズを回転させ画面中央のフォ－カス 2） (ii) を回転させ、画面中央のフォーカス を合わせる を合わせる z プロジェクターとスクリ−ンの距離が 1 m の 場合は、フォ−カス固定ねじの位置をレンズの 印（黄色の丸印）に合わせます。 3） フォ－カス固定ねじを締める 4） 画面周辺のフォーカスが合っていない場 合は、さらに調整する (i) フォ−カス固定リングを左に回し緩める (ii) レンズを回転させ画面周辺のフォーカスを合わ (ii) せる...
- Page 17 フォーカスの補正のしかた プロジェクターにレンズを取り付けてスクリーンに投写した時、周辺フォーカスが局部的にずれている場合があ ります。このような場合、レンズ取付金具とレンズの間にプロジェクターに付属のスペーサーを挿入しフォーカ スを補正してください。 スペーサーを挿入することにより対角のベストフォーカスの距離がスクリーン側に補正されます。挿入する スペーサーの厚みにより補正距離が決まっています。補正距離の目安はスペーサーの厚さ 0.1 mm につき約 mm です。 スペーサーは 3 種類各 4 枚が付属されています。補正距離に応じてスペーサーを挿入してください。 スペーサー 60 型投写時の補正 色 厚み （9103016659） 距離 クリア 0.1 mm 30 mm 黒 0.2 mm 60 mm クリーム 0.3 mm 90 mm スクリーン 60型投写 距離 スペーサー レンズ レンズ取付金具 日本語...
- Page 18 レンズ仕様 各レンズの投写距離とスクリーンサイズおよびレンズシフトによる光軸比は下表を参考としてください。 表の値は設置の目安とするものです。実際の寸法と異なる場合がありますのでご注意ください。 ■ 投写距離とスクリーンサイズ 投写距離（m） レンズ品番 ET-ELW02 ET-ELW03 ET-ELW04 ET-ELW06 ET-ELS02 ET-ELS03 ET-ELT02 ET-ELT03 ET-ELM01 投写スクリー ンサイズ TELE WIDE 固定 TELE WIDE TELE WIDE TELE WIDE TELE WIDE TELE WIDE TELE WIDE TELE WIDE （型） ̶ ̶ ̶...
- Page 19 ■ ヨーロッパ連合以外の国の廃棄処分に関する情報 このシンボルマークは EU 域内でのみ有効です。 製品を廃棄する場合には、最寄りの市町村窓口、または販売店で、正しい廃棄方法をお問 い合わせください。 ■ 中国域内での環境に関する情報 このシンボルマークは中国国内でのみ有効です。 日本語...
- Page 20 Web Site : https://panasonic.net/cns/projector/ パナソニック株式会社 コネクティッドソリューションズ社 〒 571-8503 大阪府門真市松葉町２番 15 号 SS0811NK3127 -PJ © Panasonic Corporation 2011 Printed in Japan...
