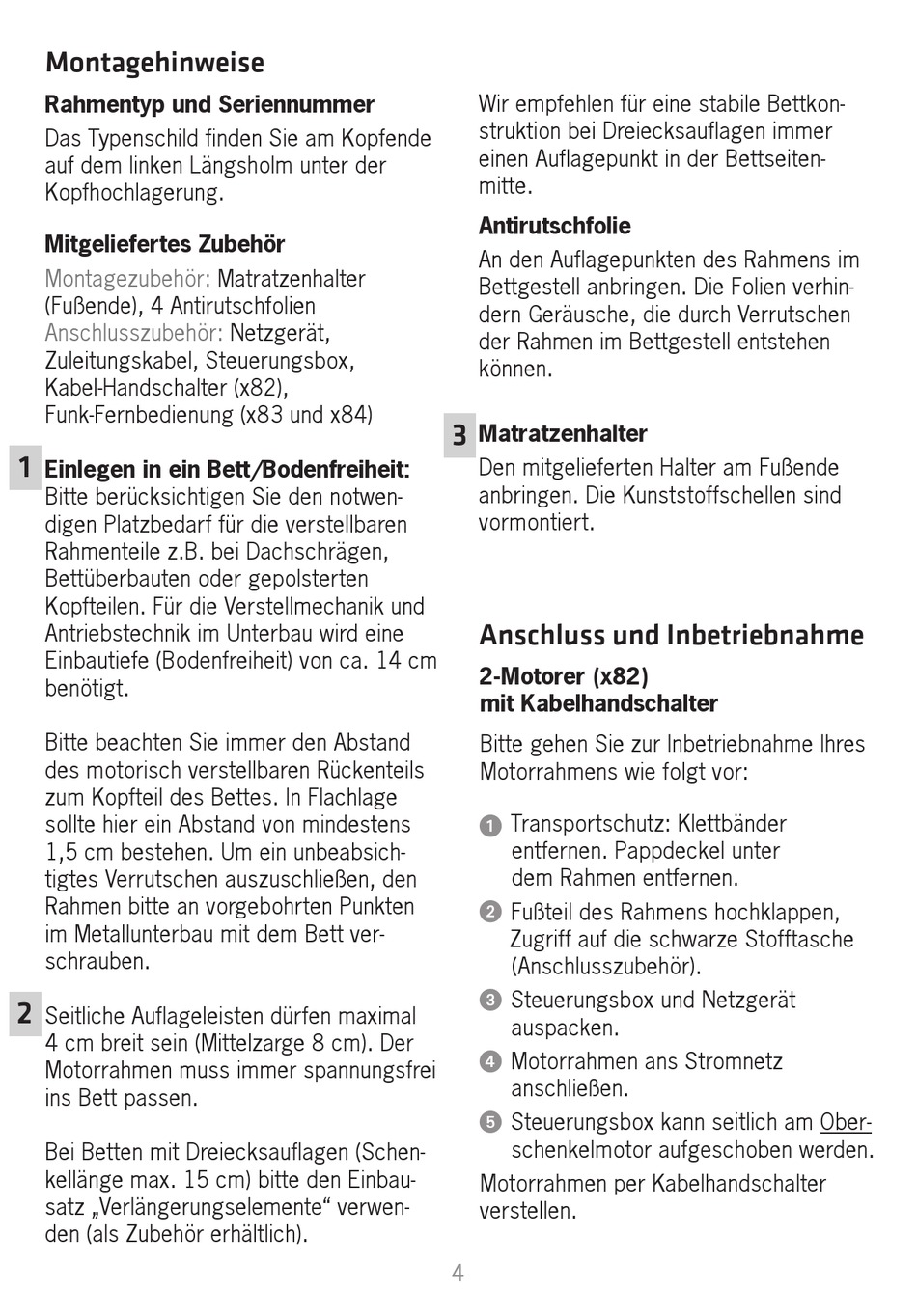

Montagehinweise
Rahmentyp und Seriennummer
Das Typenschild finden Sie am Kopfende
auf dem linken Längsholm unter der
Kopfhoch lagerung.
Mitgeliefertes Zubehör
Montagezubehör:
(Fußende), 4 Antirutschfolien
Anschlusszubehör:
Zuleitungskabel, Steuerungsbox,
Kabel-Handschalter (x82),
Funk-Fernbedienung (x83 und x84)
1
Einlegen in ein Bett/Bodenfreiheit:
Bitte berücksichtigen Sie den notwen-
digen Platzbedarf für die verstellbaren
Rahmenteile z.B. bei Dachschrägen,
Bettüberbauten oder gepolsterten
Kopfteilen. Für die Verstell mechanik und
Antriebstechnik im Unterbau wird eine
Einbautiefe (Bodenfreiheit) von ca. 14 cm
benötigt.
Bitte beachten Sie immer den Abstand
des motorisch verstellbaren Rückenteils
zum Kopf teil des Bettes. In Flachlage
sollte hier ein Ab stand von mindestens
1,5 cm bestehen. Um ein unbeabsich-
tigtes Verrutschen auszuschließen, den
Rahmen bitte an vorgebohrten Punkten
im Metallunterbau mit dem Bett ver-
schrauben.
2
Seitliche Auflageleisten dürfen maximal
4 cm breit sein (Mittelzarge 8 cm). Der
Motorrahmen muss immer spannungsfrei
ins Bett passen.
Bei Betten mit Dreiecksauflagen (Schen-
kellänge max. 15 cm) bitte den Einbau-
satz „Verlängerungselemente" verwen-
den (als Zubehör erhältlich).
Matratzenhalter
Netzgerät,
Wir empfehlen für eine stabile Bettkon-
struktion bei Dreiecksauflagen immer
einen Auflagepunkt in der Bettseiten-
mitte.
Antirutschfolie
An den Auflagepunkten des Rahmens im
Bettgestell anbringen. Die Folien verhin-
dern Geräusche, die durch Verrutschen
der Rahmen im Bettgestell entstehen
können.
3
Matratzenhalter
Den mitgelieferten Halter am Fußende
anbringen. Die Kunststoffschellen sind
vormontiert.
Anschluss und Inbetriebnahme
2-Motorer (x82)
mit Kabelhandschalter
Bitte gehen Sie zur Inbetriebnahme Ihres
Motorrahmens wie folgt vor:
Transportschutz: Klettbänder
1
ent fernen. Pappdeckel unter
dem Rahmen entfernen.
Fußteil des Rahmens hochklappen,
2
Zugriff auf die schwarze Stoff tasche
(Anschlusszubehör).
Steuerungsbox und Netzgerät
3
aus packen.
Motorrahmen ans Stromnetz
4
anschließen.
Steuerungsbox kann seitlich am Ober-
5
schenkelmotor aufgeschoben werden.
Motorrahmen per Kabelhandschalter
verstellen.
4
