CAME Z Series Manual

CANCELLI AUTOMATICI
ITALIANO
Descrizione

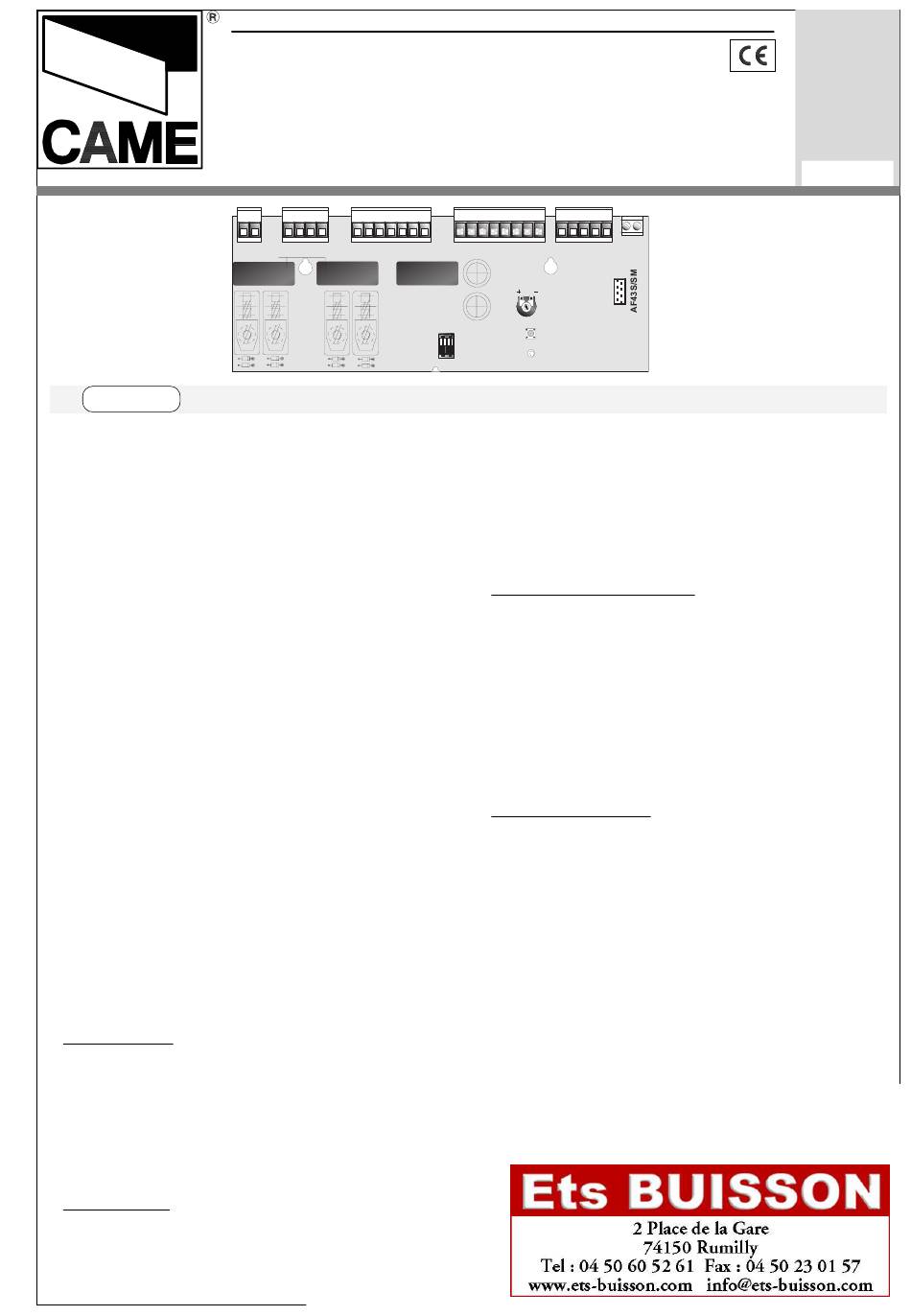

La scheda comando ZBX6 è adatta al
comando di automazioni scorrevoli
alimentati a 230V monofase della serie
BX-A/BX-B.
La scheda va inserita e fissata nel
contenitore porta-schede del moto-
riduttore (vedi descrizione di montaggio a
pag.6), ed alimentata con una tensione di
230V (a.c.) nei morsetti L1 e L2.
É protetta in ingresso con due fusibili da
5A, mentre i dispositivi di comando a
bassa tensione (24V) sono protetti con
fusibile da 1A.
La potenza complessiva degli accessori
(24V) non deve superare i 20W.
Il tempo lavoro è fisso a 80 secondi.
Sicurezza
Le fotocellule possono essere collegate e
predisposte per:
- Riapertura in fase di chiusura (2-C1), le
fotocellule rilevando un ostacolo durante
la fase di chiusura del
cancello, provocano
l'inversione di marcia fino
alla completa apertura;
- Stop totale (1-2), arresto
del cancello con l'esclu-
sione del ciclo di chiusura
Z | Z
SERIE SERIES
SCHEDA COMANDO
CONTROL BOARD
CARTE DE COMMANDE
STEUERPLATINE
TARJETA DE MANDO
F U S I B I L I L I N E A 5 A
CARATTERISTICHE GENERALI
/ Z |
SÉRIE BAUREIHE
ZBX6
F U S . A C C E S S O R I 1 A
T . C . A .
automatica, per riprendere il movimento
del cancello, agire sulla pulsantiera o sul
radiocomando;
- Chiusura automatica. Il temporizzatore
di chiusura automatica si autoalimenta a
finecorsa in apertura. Il tempo prefissato
regolabile, è in ogni modo subordinato
dall'intervento di eventuali accessori di
sicurezza e si esclude dopo un intervento
di "stop" o in mancanza d'energia elettri-
ca;
- "Uomo presente" . Funzionamento del
cancello mantenendo premuto il pulsante
(esclude la funzione del radiocomando);
- Tempo chiusura automatica;
Attenzione: prima di intervenire all'inter-
no dell'apparecchiatura, togliere la
tensione di linea.
Z | Z
SERIE
Altre funzioni
Regolazioni
Documentazione
Tecnica
S18
1.1
rev.
02/2001
©
CAME
CANCELLI
AUTOMATICI
319S18
-1-
