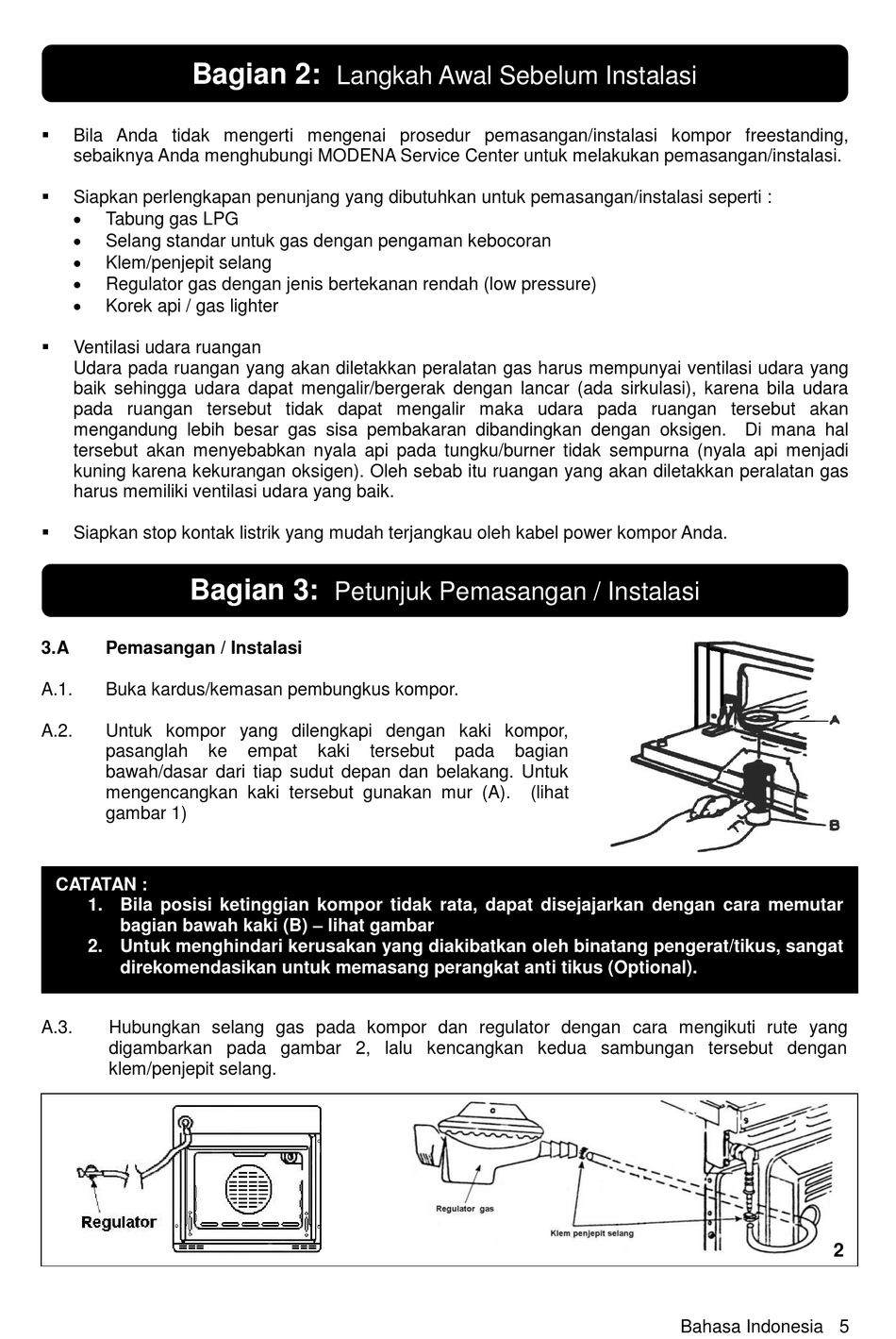

Modena FC 3 Series Manual page 7

Bagian 2:

Bila Anda tidak mengerti mengenai prosedur pemasangan/instalasi kompor freestanding,
sebaiknya Anda menghubungi MODENA Service Center untuk melakukan pemasangan/instalasi.

Siapkan perlengkapan penunjang yang dibutuhkan untuk pemasangan/instalasi seperti :

Tabung gas LPG

Selang standar untuk gas dengan pengaman kebocoran

Klem/penjepit selang

Regulator gas dengan jenis bertekanan rendah (low pressure)

Korek api / gas lighter

Ventilasi udara ruangan
Udara pada ruangan yang akan diletakkan peralatan gas harus mempunyai ventilasi udara yang
baik sehingga udara dapat mengalir/bergerak dengan lancar (ada sirkulasi), karena bila udara
pada ruangan tersebut tidak dapat mengalir maka udara pada ruangan tersebut akan
mengandung lebih besar gas sisa pembakaran dibandingkan dengan oksigen. Di mana hal
tersebut akan menyebabkan nyala api pada tungku/burner tidak sempurna (nyala api menjadi
kuning karena kekurangan oksigen). Oleh sebab itu ruangan yang akan diletakkan peralatan gas
harus memiliki ventilasi udara yang baik.

Siapkan stop kontak listrik yang mudah terjangkau oleh kabel power kompor Anda.
Bagian 3:
3.A Pemasangan / Instalasi
A.1. Buka kardus/kemasan pembungkus kompor.
A.2. Untuk kompor yang dilengkapi dengan kaki kompor,
pasanglah ke
bawah/dasar dari tiap sudut depan dan belakang. Untuk
mengencangkan kaki tersebut gunakan mur (A).
gambar 1)
CATATAN :
1. Bila posisi ketinggian kompor tidak rata, dapat disejajarkan dengan cara memutar
bagian bawah kaki (B) – lihat gambar
2. Untuk menghindari kerusakan yang diakibatkan oleh binatang pengerat/tikus, sangat
direkomendasikan untuk memasang perangkat anti tikus (Optional).
A.3. Hubungkan selang gas pada kompor dan regulator dengan cara mengikuti rute yang
digambarkan pada gambar 2, lalu kencangkan kedua sambungan tersebut dengan
klem/penjepit selang.
Langkah Awal Sebelum Instalasi
Petunjuk Pemasangan / Instalasi
empat kaki tersebut pada bagian
(lihat
2
Bahasa Indonesia 5
