- Page 1 02/17...
- Page 2 Bacalah buku petunjuk pengoperasian ini dengan seksama, agar seluruh manfaat dan kelebihan yang dimiliki mesin pengering (dryer) MODENA bisa Anda peroleh. Simpanlah buku petunjuk pengoperasian ini dekat dengan mesin pengering (dryer) Anda, agar sewaktu-waktu jika diperlukan mudah untuk mendapatkannya.
- Page 3 DAFTAR ISI HLM. - Kata Pengantar - Bagian 1 : Nama-nama Bagian - Bagian 2 : Instalasi - Bagian 3 : Cara Penggunaan - Bagian 4 : Simbol International Textile Care Label (ITCL) - Bagian 5 : Pemeliharaan - Bagian 6 : Tindakan Pencegahan - Bagian 7 : Masalah &...

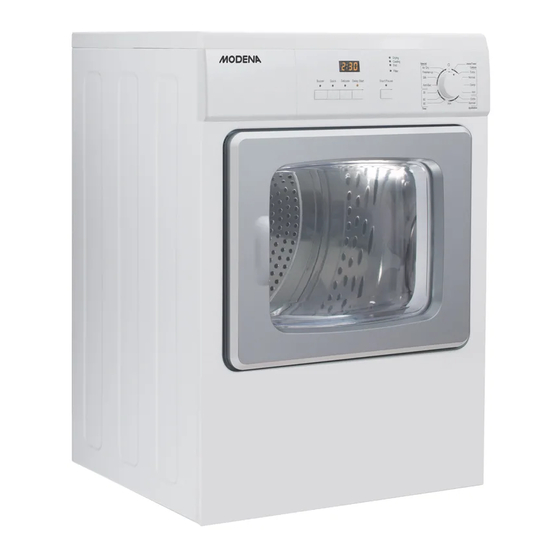

- Page 4 Bagian 1: Nama-nama Bagian ED 850 1. Panel Kontrol 2. Penampung Air Hasil Kondensasi /Kotak Kuras 3. Filter 4. Pintu 5. Pintu Kondensor 6. Kondensor 7. Kaki ED 650 1. Panel Kontrol 2. Lampu Drun 3. Filter 4. Kaki 5. Lubang angin (samping) 6.
- Page 5 Bagian 2: Instalasi Pastikan lubang udara pada bagian depan dan belakang mesin pengering (dryer) tidak tertutup. Bagian belakang pada mesin pengering (dryer) akan menjadi sangat panas pada saat mesin pengering (dryer) bekerja. Pastikan bagian belakang dari mesin pengering (dryer) tidak mudah didatangi pada saat mesin beroperasi.
- Page 6 Sebelum mengaktifkan unit, pastikan bahwa suplai tegangan listrik sesuai dengan spesifikasi pada unit. Jika steker perlu diganti, ikuti penjelasan di bawah ini. Warna kabel pada kabel power menunjukan kode berikut: Hijau dan kuning – Earth / grounding Biru - Netral Coklat - Live Kabel berwarna hijau dan kuning harus terhubung ke terminal ditandai dengan huruf atau simbol (earth) atau...
- Page 7 Tombol Buzzer Jika tombol buzzer diaktifkan maka akan ada sinyal suara/bel pada akhir setiap program. Tombol Quick Fungsi ini dapat mengurangi waktu pengeringan 10 menit. Tombol Delicate Fungsi “Delicate” digunakan untuk pengeringan berbahan halus, pengeringan akan dilakukan pada suhu yang lebih rendah. Tombol Delay Start Tombol ini memungkinkan Anda untuk menunda memulai program sampai dengan 24 jam.
- Page 8 Tombol Buzzer Jika tombol buzzer diaktifkan maka akan ada sinyal suara/bel pada akhir setiap program. Tombol Quick Fungsi ini dapat mengurangi waktu pengeringan 3-5 menit. Tombol Delicate “Delicate” Fungsi digunakan untuk pengeringan berbahan halus, pengeringan akan dilakukan pada suhu yang lebih rendah. Tombol Delay Start Tombol ini memungkinkan Anda untuk menunda memulai program sampai dengan 12 jam.
- Page 9 Buka pintu mesin pengering (dryer), kemudian masukan pakaian yang akan dikeringkan satu persatu, pastikan pakaian tidak tersangkut pintu atau filter. Pilih program yang dibutuhkan dengan cara memutar tombol pemilih program. Lampu indikator pada tombol Start / Pause akan menyala. Proses ini akan mati secara otomatis jika Anda tidak menekan tombol apapun selama 10 menit. Tombol pemilih dibagi menjadi beberapa bagian sebagai berikut: Cottons Synthetics...
- Page 10 Delay Start Tombol ini memungkinkan Anda untuk menunda memulai program sampai dengan 24 jam (12 jam untuk ED 650). Untuk mengaktifkan fungsi ini pilih program pengeringan yang Anda inginkan kemudian pilih fungsi “Delay Start”, kemudian tombol “Start/Pause”. Setiap kali tombol “Delay Start” ditekan, waktu tunda meningkat 1 jam. Fungsi “Delay start”...
- Page 11 Lampu indikator pada panel kontrol Lampu ini menunjukkan fungsi berikut: Lampu Indikator "Child Lock" (ED 850); Lampu ini menunjukan bahwa program telah dikunci. Lampu Indikator "Drying" ; Lampu ini menunjukkan bahwa proses pengeringan sedang beroperasi. Lampu Indikator "Cooling"; Lampu ini menunjukkan bahwa proses pendinginan sedang beroperasi.
- Page 12 (dryer) Bagian 5: Pemeliharaan Mesin pengering (dryer) MODENA dirancang secara khusus untuk pemakaian jangka waktu panjang sehingga tidak memerlukan perawatan yang rumit. Namun, beberapa prosedur perawatan untuk hal di bawah ini dianjurkan untuk perawatan mesin pengering (dryer) Anda. Sebelum melakukan pemeliharaan dan perawatan pastikan unit tidak terhubung dengan sumber listrik.
- Page 13 Bersihkan lint filter setiap habis selesai pengeringan. Filter (ED 850) : Bersihkan filter setiap habis selesai pengeringan. Mesin pengering akan berfungsi dengan baik hanya jika filter dalam kondisi bersih. Untuk memastikan unit bekerja efektif, filter akan menyaring dan mengumpulkan benang dan serat pakaian selama proses pengeringan berlangsung.
- Page 14 Sensor suhu (ED 850): Dalam prosesnya, sensor suhu menginduksi tingkat kelembaban pakaian, sehingga permukaan sensor harus dipastikan selalu dalam kondisi bersih. Mengganti lampu (ED 850): 1. Buka pintu unit, lepaskan baut lampu yang ada didalam drum kemudian lepaskan penutup lampu. 2.
- Page 15 Segala bentuk pengerjaan yang terkait dengan listrik pada saat pemasangan unit ini, harus dilakukan oleh tenaga ahli yang profesional. Penting!! Unit bukan dan tidak untuk dipasang secara built-in. Jika unit akan dipindahkan, transportasi harus dilakukan secara vertikal. Mesin pengering (dryer) Jangan menggunakan Jangan menarik atau harus dihubungkan dengan...
- Page 16 1. Tabel kode eror pada lampiran untuk mengetahui jenis layar LED masalah Jika masalah tidak dapat diindentifikasi atau diselesaikan, segera hubungi Sentra Servis MODENA. Sebelum menghubungi Sentra Servis MODENA, catatlah model unit, nomor seri dan tanggal pembelian unit: Sentra Servis akan membutuhkan informasi tersebut.
- Page 17 Lampiran: Rekomendasi Beban Pengeringan Berikut ini beban yang direkomendasikan pada saat menggunakan mesin pengering (dryer) (sesuaikan dengan tipe produk) : Beban Maksimum Aturan umum : Bahan Katun, linen: penuhi tabung tapi jangan terlalu padat; Bahan Sintetis: jangan penuhi tabung lebih dari setengahnya; Bahan halus dan wol: jangan penuhi tabung lebih dari seperempat penuh.
- Page 18 Lampiran: Kode Eror Berikut ini kode eror yang kemungkinan tampak pada layar mesin pengering (dryer): Sumber Kode Kemungkinan Penyebab Solusi Masalah Eror 1. Apakah sensor tidak berfungsi? 1. Mengganti sensor 2. Apakah kabel listrik terhubung dengan 2. Menyambungkan kembali Sensor Suhu baik? kabel listrik 3.
- Page 20 INSTRUCTION AND GUIDE TO USING DRYING MACHINE Thank you for your trust and decision to buy MODENA product and make it a part of your modern family's needs and lifestyle. The stylish and advanced design in each product is an elegant combination for your daily household activities.
- Page 21 CONTENTS PAGE Introduction Part 1 : Name of Parts Part 2 : Installation Part 3 : How to Use Part 4 : International Textile Care Label (ITCL) Part 5 : Maintenance Part 6 : Precaution Part 7 : Problem & Solving Part 8 : Specification Appendix...
- Page 22 Part 1: Names of the parts ED 850 1. Control panel 2. Container of Condensed water / Drain box. 3. Filter. 4. Door. 5. Condenser door. 6. Condensor. 7. Feet ED 650 1. Control Panel 2. Drum Light 3. Filter 4.
- Page 23 Part 2: Installation Make sure the air hole at the front and the back part of the drying machine (dryer) is not closed. The back part of the drying machine (dryer) will be very hot when it is turned on. Make sure the back part of the drying machine (dryer) is hard to be reached when the machine is operating.
- Page 24 Green and Yellow cable must be connected to the terminal signed with the letter or symbol (earth) or in green and yellow color. Part 3: How to Use PREPARATION BEFORE OPERATING THE DRYING MACHINE 1. Make sure the electric source is in accordance with the installation guide. 2.
- Page 25 Buzzer Button If the buzzer button is activated, there will be a sound/bell signal in every end of the program. Quick Button This function can reduce the drying time for 10 minutes. Delicate Button “Delicate” function is used for soft-fabric drying, the drying will be done in a lower temperature.
- Page 26 Buzzer Button If the buzzer button is activated, there will be a sound/bell signal in every end of the program. Quick Button This function can reduce the drying time for 10 minutes. Delicate Button “Delicate” function is used for soft-fabric drying, the drying will be done in a lower temperature.
- Page 27 Buzzer Button. After turning on the unit, buzzer will not be activated if you do not choose any operation. Buzzer function can be activated or non-activated during the process. By pressing the “Buzzer” button, the bell will ring and buzzer indicator light will turn on. When the buzzer is active, there will be a sound single in cases as the following : - When pressing any button.
- Page 28 Indicator Light Will turn on every time a program is finished this is to remind you to empty the condensed water container. NOTE! To avoid the alarm ringing when using the next program, empty the condensed water container every time after using a drying program. Indicator Light Will turn on every time after using the unit, this is to remind you to always clean the filter.
- Page 29 (dryer) Part 5: Maintenance Drying machine (dryer) MODENA is designed specially for long term usage so that it does not need complex maintenance. However, some maintenance procedures below are recommended for your drying machine (dryer) maintenance. Before doing the maintenance, make sure that the unit is not connected to the electrical source.
- Page 30 Lint Filter (ED 650): Clean the lint filter after every drying finish. Filter (ED 850): Clean the filter after every drying finish. The dryer will function properly only if the filters in a clean condition. To ensure an effective working unit, the filter will filter and collect yarn and fiber clothes during the drying process takes place.
- Page 31 Temperature sensor (ED 850): In the process, temperature sensor humidity levels inducing clothing, so the sensor surface should certainly always in immaculate condition. Replacing the lamp (ED 850): 1. Open the door of the unit, remove the screws that are in the drum lights and remove the lamp. 2.
- Page 32 The machine must be Do not use an extension Do not remove or inset the connected to a power supply lead. socket with wet hands. with an efficient earth connection, according to the law. Do not expose the machine Do not pull the power feed After use, it is advisable to directly under the sun.
- Page 33 1. The error code table in appendix to find the problems. If the problem cannot be identified or resolved, immediately contact the Service Center MODENA. Before contacting a service Center MODENA, record unit model, serial number and date of purchase of units: Service Center will require this information.
- Page 34 Specifications of this appliance may change without notice to improve the quality of the product. Figures in this manual are schematic and may not match your product exactly. Values stated on the machine labels or in the documentation accompanying it are obtained in laboratory in accordance with the relevant standards.
- Page 35 Freshen-up 3/4 kg For clothes and underwear. To refresh clean clothes which are unused for Air Dry 2/8 kg a long time. Note: to dry bath robes and towels, the maximum weight should not exceed 4 kilos (ED 650) and 6 kilos (ED 850).
- Page 36 Appendix: Error Code The following error code that probably appear on the display of dryer machine: Error MALFUNCTION POSSIBLE CAUSE SOLUTION Code 1. replace the sensor 1. Whether the sensor is malfunctioning? temperature 2. Is the plug plugged in firmly? 2.
