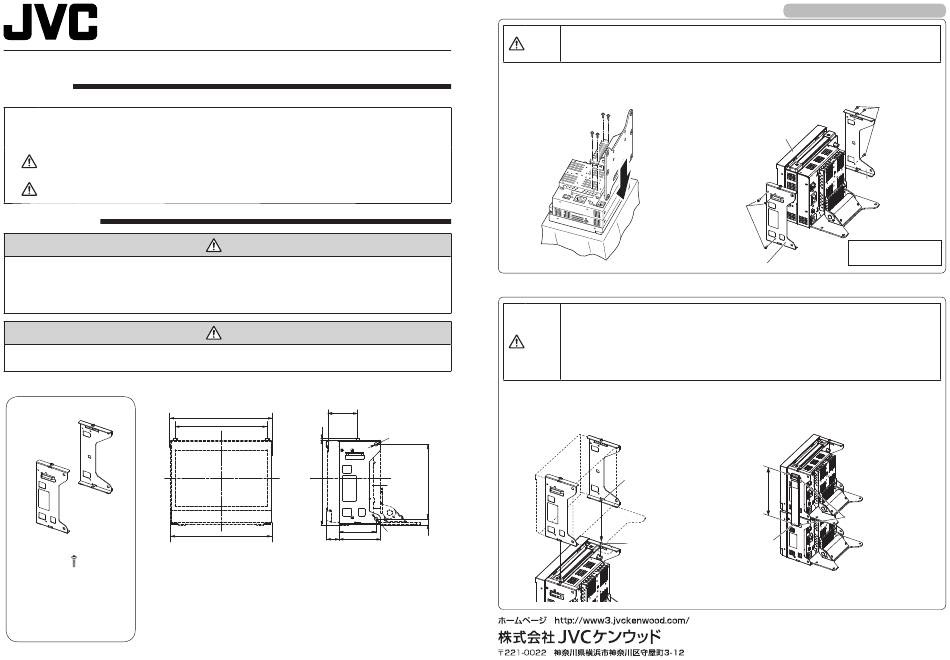

JVC TS-C9D2B Assembly And Installation Instructions

ビルトアップアダプター
TS-C9D2B
このたびは、当社のビルトアップアダプターをお買い上げいただきましてありがとうございます。
この組立設置説明書を十分にお読みのうえ、正しく組み立ててご使用ください。
安全上のご注意
この安全上のご注意を、十分にお読みになってからお使いください。
絵表示について
この使用上のご注意及び製品への表示では、製品を安全に正しくお使いいただき、ご使用になる方や他の人々への危害や損害を防
ぐために、いろいろな絵表示をしています。
この表示を無視して、誤った取り扱いをすると、人が死亡または重傷を負うことが想定される内容を示してい
警告
ます。
この表示を無視して、誤った取り扱いをすると、人が傷害を負ったり、物的損害が想定される内容を示してい
注意
ます。
組立・設置上のご注意
● 当社指定のモニター以外は取り付けないでください。モニターが倒れたり、落下して、けがや破損の原因となります。
● 本製品の組立用に付属している各ネジ・ボルト・ナット類を確実に取り付けてください。モニターが倒れたり、落下して、
けがや破損の原因となります。
● ぐらついた台の上や傾いたところなど、不安定な場所、振動・衝撃のあるところなどに設置しないでください。モニターが
倒れたり、落下して、けがや破損の原因となります。
● 作業スペースは十分に確保してください。けがや破損の原因となります。
● 本製品は周囲 5℃〜 35℃の温度範囲外では使用しないでください。モニターの故障の原因となります。
構成部品一覧 寸法図
（単位：mm）
サイドパネル（左）
× 1
サイドパネル（右）
× 1
ネジ × 6
質量：0.3 kg
万一部品が不足している
場合は、 お買い上げの販
売店にご連絡ください。
※本機の仕様及び外観は、改善のため予告なく変更することがあります。
組立設置説明書
警告
注意
66.3
221.4
198
4.7
7
182.1
モニター
モニター
DT-V9L5
DT-V9L5
79.5
7
212.2
26.8 89.2
取り付けかた
● モニターに部品を密着させるときには、隙間に指を入れないでください。指をはさんでけがをする原因
注意
となることがあります。
● サイドパネルを固定する際は、必ず付属品のネジを使ってください。
1.
スタンドを低位置にセットする
スタンドのセットのしかたは、モニターの取
扱説明書を参照ください。
使いかた
● 転倒、落下防止のため、以下の項目に注意してください。
• 市販のベル トで固定してください。
• モニターを積み重ねるのは 2 段までとし、3 段以上積み重ねないでください。
注意
• バッテリーを装着した状態で積み重ねないでください。
• 水平な場所で使用してください。
• 積み重ねた状態での持ち運びはしないでください。
• モニターを積み重ねるときは、スタン ドの角度は必ず 0° にしてください。
1.
モニターを積み重ねる
左右両側のサイドパネルのガイド穴とガイド
ピンを合わせて重ねます。
160
13
組立に必要な工具類
2.
サイドパネルをモニターに取り付ける
サイドパネルをモニターの側面に合わせ、片側 3 箇所ずつネジで固定
します。
モニター
ネジ
サイドパネル（右）
2.
ベルトで上下のモニターを固定する
サイドパネルには、ベルト通しがついています。上下のベルト通しに
市販のベルトを通して固定します。片側を固定したら、反対の側も固
定してください。
ガイド穴
190mm
固定用ベルト
ガイドピン
（市販品）
※固定用ベルトは、幅 25mm 以下、上記のベルト通しの間隔に合った
長さで、十分な強度のあるものを使用してください。
© 2013 JVC KENWOOD Corporation
プラスドライバー
ネジ
サイドパネル（左）
※ネジの締め付け トルク：
0.8 〜 1.0 N・m
ベルト通し
LC35060-001A
