Lunos 5/UNI-FT Installation Manual

Funktionen

Steuerung manuell, sensorgeführt
oder via TAC

Integrierter Zeitnachlauf

Intervallbetrieb programmierbar

Filterwechselanzeige
Technische Daten:
Betriebsspannung:
Funktionsspannungsbereich:
Betriebsschaltstrom:
Anschlussleistung:
Netzteile und max. Geräteanzahl pro Typ.
Es kann immer nur ein Typ pro Steuerung
betrieben werden.
Netzteil e²
5/NT18 6
5/NT60 10
5/NT100 10+10 5+5
Am 5/NT100 können zwei Steuerungen
mit den oben genannten Geräteanzahlen
parallel betrieben werden.

Functions


Manual, sensor-guided or via TAC
controllable

Integrated time delay

Interval operation


Filter change indicator

Technical specifications

Operating voltage:
Functional voltage range:
Operational switching current: max. 5 A
Connected load:
Power supplies and device per type. It's
only possible to use one type of device
power supply e²
5/NT18 6
5/NT60 10
5/NT100 10+10 5+5
per controller.
On 5/NT100 two controllers can operate
parallel with the device numbers above.
Elektrischer Anschluss
Vorsicht! Jede Montagearbeit (Netzanschluss und Einstellung der Miniaturschalter) darf nur bei abgetrennter
Netzspannung erfolgen!
Machen Sie vor Anschluss des Lüftungsgerätes an die Netzspannung alle Anschlussleitungen spannungsfrei!
(Abtrennung vom Netz mit mindestens 3 mm Kontaktöffnung, z.B. elektr. Sicherung).
Jeder zum Lüfter gehörende Stromkreis muss mit einem Fehlerstromschutz (z.B. Fl - Schalter) ausgestattet
sein!
Elektrischer Anschluss nur durch Fachmann
Zusätzliche Installationen und elektrische Bauelemente im Lüftungsgerät sind unzulässig! Anschluss-
bilder für weitere Lüfterfunktionen auf Anfrage!
Verwenden Sie folgende Kabel für den elektrischen Anschluss:

Kabel zu den Lüftungsgeräten: z.B. J-Y(St)Y(2x2x0,8), max. 1,5 mm²

Kabel zum Anschluss der Komfortsteuerung TAC: z.B. J-Y(St)Y(2x2x0,8), max. 1,5 mm²

Kabel für die Versorgungsspannung des Netzteils z.B. NYM 3x 1,5 mm²

Electrical connection

Caution! Any assembly work (connection to power supply and setting of the miniature switches) may only be
carried out after disconnecting the supply voltage.
Make sure that the supply voltage of all connection lines is voltage-free (dead). (Separation from the power
supply with a minimum contact opening of 3 mm, e.g. electric fuse).
Each electric circuit of this ventilation system must be fitted with a residual current protection (e.g. FI switch/
RCCB).
Electric connection only by a specialist.
Additional installations and electrical components in the ventilation unit are not allowed.
Connection diagrams for further fan functions upon request.
Use the following cables for the electric connection:

Cable to the ventilation units: e.g. J-Y(St)Y(2x2x0,8), max. 1,5 mm²

Cable to connect the Comfort Control TAC: e.g. J-Y(St)Y(2x2x0,8), max. 1,5 mm²

Cable for the supply voltage of the power supply unit e.g. NYM 3 x 1,5 mm²
Anschluss eines Schalters
Connection of a switch
I III II
5/W2U Ansicht von vorn
Front view
W1 W2
Standardmäßig ist an der 5/UNI-FT der Anschluss eines Schalters eingestellt.
By default, the 5/UNI-FT is set to the connection of a switch.
Wechsel von Schalter– auf Tasterbetrieb
Taster anschließen und die Taste „▲" 5 mal innerhalb von 6 Sekunden betätigen. Die rote LED be-
stätigt dies mit 5 mal Blinken.

Changeover from switch to push-button operation

To connect a push-button press the button „▲" 5 times within 6 seconds. The red LED will flash
5 times for confirmation.
Wechsel von Taster– auf Schalterbetrieb
Schalter anschließen und Wippe 1 oder 2 für 120 s einschalten, die grüne LED blinkt 5 mal kurz.

Changeover from push-button to switch operation

To connect a switch and turn on the switch rocker 1 or 2 for 120 seconds. The green LED will
flash 5 times for confirmation.
Geräteanschluss

Device connection

Wichtig! Codierschalter entspre-
chend Tabelle auf S.2 stellen.
Important! Set the coding switch to
the desired functions according to
table on page 2.
Einbauanleitung / Installation Manual
Universalsteuerung/ Universal Control
Typ: 5/UNI-FT
- Bitte an den Nutzer weiterleiten / Please pass on to user -
DE
12 V DC
0-10 V
max. 5 A
max. 60 W
GO
e RA15-60
3 1
5 2
2+1
EN
12 V DC
0-10 V
max. 60 W
GO
e RA15-60
3 1
5 2
2+1
grau / grey
rot / red
schwarz / black
Abmessungen
Dimensions

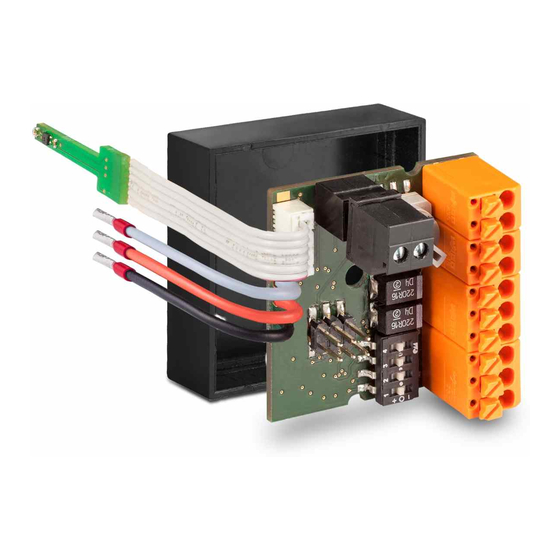

Codierschalter
Coding switch
LED (rot/grün)
Feuchte-/Temperatursensor
LED (red/green)
Humidity-/temperature sensor
Einbau in Abzweigdose
Installation in junction box
24 36
Einbau in Schalterdose
Installation in switch box
66
!
Anschluss eines Tasters
Connection of a calliper
5/W2T Brücke bauseits
W1
Anschlussplatine
Junction board
go
e
rot / red
blau / blue
lila / purple
rot / red
blau / blue
lila / purple
No.: 040 089
Steckkontakte für Funkmodul
Plug-in contacts for wireless
module
Dimensions in mm
Ø 70
Ø 60
▲ ▼
Bridge installation side
grau / grey
rot / red
schwarz / black
W2
+ - S1 + - S2
Gerät / Unit
e² (1, 3, 5,...) e² (2, 4, 6,...)
RA 15-60 (1) RA 15-60 (2)
+ - S1 + - S2
25,6
Maße in mm
DE
EN
