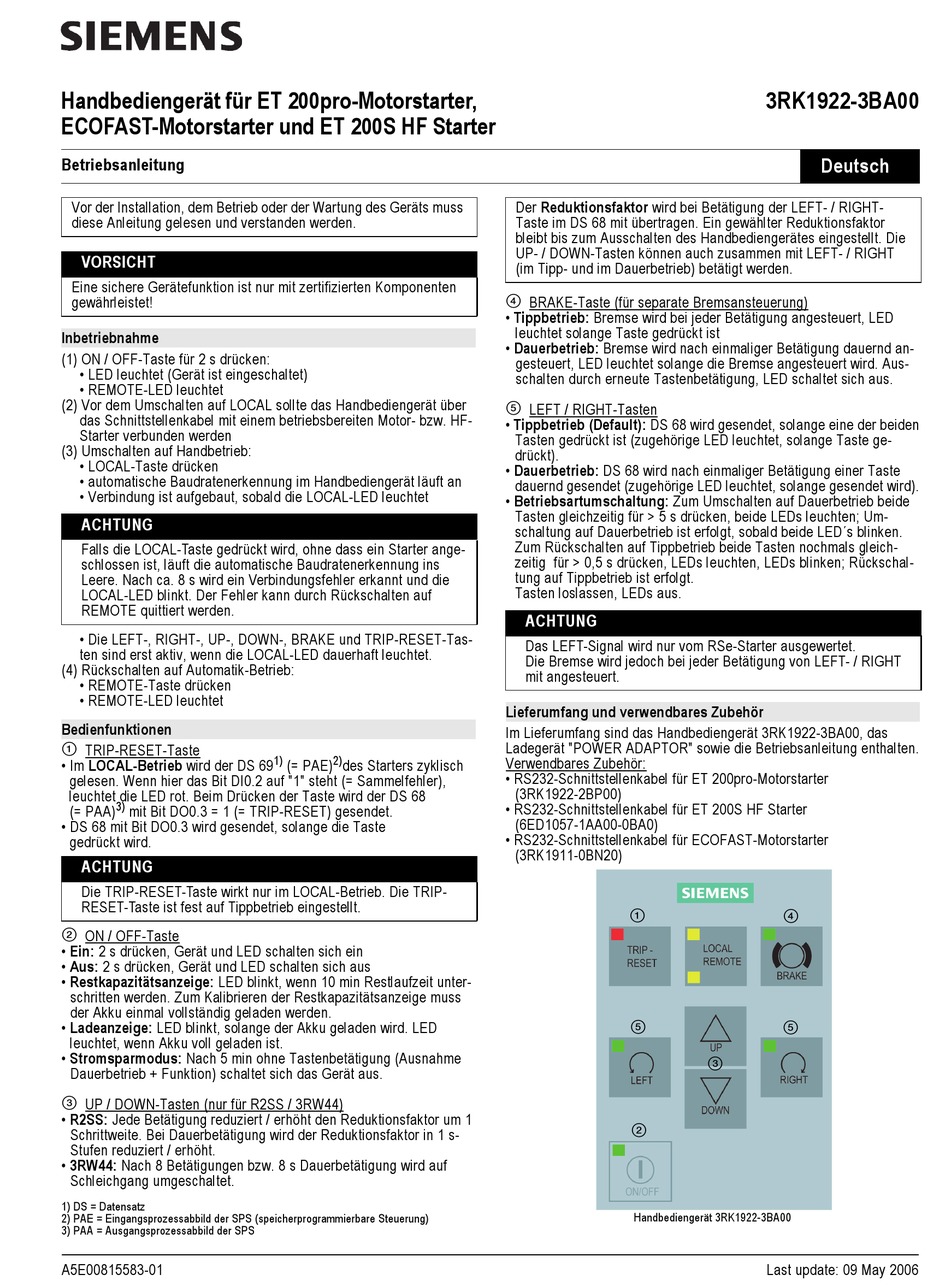

Handbediengerät für ET 200pro-Motorstarter,
ECOFAST-Motorstarter und ET 200S HF Starter
Betriebsanleitung
Vor der Installation, dem Betrieb oder der Wartung des Geräts muss
diese Anleitung gelesen und verstanden werden.
VORSICHT
Eine sichere Gerätefunktion ist nur mit zertifizierten Komponenten
gewährleistet!
Inbetriebnahme
(1) ON / OFF-Taste für 2 s drücken:
• LED leuchtet (Gerät ist eingeschaltet)
• REMOTE-LED leuchtet
(2) Vor dem Umschalten auf LOCAL sollte das Handbediengerät über
das Schnittstellenkabel mit einem betriebsbereiten Motor- bzw. HF-
Starter verbunden werden
(3) Umschalten auf Handbetrieb:
• LOCAL-Taste drücken
• automatische Baudratenerkennung im Handbediengerät läuft an
• Verbindung ist aufgebaut, sobald die LOCAL-LED leuchtet
ACHTUNG
Falls die LOCAL-Taste gedrückt wird, ohne dass ein Starter ange-
schlossen ist, läuft die automatische Baudratenerkennung ins
Leere. Nach ca. 8 s wird ein Verbindungsfehler erkannt und die
LOCAL-LED blinkt. Der Fehler kann durch Rückschalten auf
REMOTE quittiert werden.
• Die LEFT-, RIGHT-, UP-, DOWN-, BRAKE und TRIP-RESET-Tas-
ten sind erst aktiv, wenn die LOCAL-LED dauerhaft leuchtet.
(4) Rückschalten auf Automatik-Betrieb:
• REMOTE-Taste drücken
• REMOTE-LED leuchtet
Bedienfunktionen
¿ TRIP-RESET-Taste
• Im LOCAL-Betrieb wird der DS 69
gelesen. Wenn hier das Bit DI0.2 auf "1" steht (= Sammelfehler),
leuchtet die LED rot. Beim Drücken der Taste wird der DS 68
3)
(= PAA) mit Bit DO0.3 = 1 (= TRIP-RESET) gesendet.
• DS 68 mit Bit DO0.3 wird gesendet, solange die Taste
gedrückt wird.
ACHTUNG
Die TRIP-RESET-Taste wirkt nur im LOCAL-Betrieb. Die TRIP-
RESET-Taste ist fest auf Tippbetrieb eingestellt.
ON / OFF-Taste
À
• Ein: 2 s drücken, Gerät und LED schalten sich ein
• Aus: 2 s drücken, Gerät und LED schalten sich aus
• Restkapazitätsanzeige: LED blinkt, wenn 10 min Restlaufzeit unter-
schritten werden. Zum Kalibrieren der Restkapazitätsanzeige muss
der Akku einmal vollständig geladen werden.
• Ladeanzeige: LED blinkt, solange der Akku geladen wird. LED
leuchtet, wenn Akku voll geladen ist.
• Stromsparmodus: Nach 5 min ohne Tastenbetätigung (Ausnahme
Dauerbetrieb + Funktion) schaltet sich das Gerät aus.
UP / DOWN-Tasten (nur für R2SS / 3RW44)
Á
• R2SS: Jede Betätigung reduziert / erhöht den Reduktionsfaktor um 1
Schrittweite. Bei Dauerbetätigung wird der Reduktionsfaktor in 1 s-
Stufen reduziert / erhöht.
• 3RW44: Nach 8 Betätigungen bzw. 8 s Dauerbetätigung wird auf
Schleichgang umgeschaltet.
1) DS = Datensatz
2) PAE = Eingangsprozessabbild der SPS (speicherprogrammierbare Steuerung)
3) PAA = Ausgangsprozessabbild der SPS
A5E00815583-01
1) 2)
(= PAE) des Starters zyklisch
Der Reduktionsfaktor wird bei Betätigung der LEFT- / RIGHT-
Taste im DS 68 mit übertragen. Ein gewählter Reduktionsfaktor
bleibt bis zum Ausschalten des Handbediengerätes eingestellt. Die
UP- / DOWN-Tasten können auch zusammen mit LEFT- / RIGHT
(im Tipp- und im Dauerbetrieb) betätigt werden.
BRAKE-Taste (für separate Bremsansteuerung)
Â
• Tippbetrieb: Bremse wird bei jeder Betätigung angesteuert, LED
leuchtet solange Taste gedrückt ist
• Dauerbetrieb: Bremse wird nach einmaliger Betätigung dauernd an-
gesteuert, LED leuchtet solange die Bremse angesteuert wird. Aus-
schalten durch erneute Tastenbetätigung, LED schaltet sich aus.
LEFT / RIGHT-Tasten
Ã
• Tippbetrieb (Default): DS 68 wird gesendet, solange eine der beiden
Tasten gedrückt ist (zugehörige LED leuchtet, solange Taste ge-
drückt).
• Dauerbetrieb: DS 68 wird nach einmaliger Betätigung einer Taste
dauernd gesendet (zugehörige LED leuchtet, solange gesendet wird).
• Betriebsartumschaltung: Zum Umschalten auf Dauerbetrieb beide
Tasten gleichzeitig für > 5 s drücken, beide LEDs leuchten; Um-
schaltung auf Dauerbetrieb ist erfolgt, sobald beide LED´s blinken.
Zum Rückschalten auf Tippbetrieb beide Tasten nochmals gleich-
zeitig für > 0,5 s drücken, LEDs leuchten, LEDs blinken; Rückschal-
tung auf Tippbetrieb ist erfolgt.
Tasten loslassen, LEDs aus.
ACHTUNG
Das LEFT-Signal wird nur vom RSe-Starter ausgewertet.
Die Bremse wird jedoch bei jeder Betätigung von LEFT- / RIGHT
mit angesteuert.
Lieferumfang und verwendbares Zubehör
Im Lieferumfang sind das Handbediengerät 3RK1922-3BA00, das
Ladegerät "POWER ADAPTOR" sowie die Betriebsanleitung enthalten.
Verwendbares Zubehör:
• RS232-Schnittstellenkabel für ET 200pro-Motorstarter
(3RK1922-2BP00)
• RS232-Schnittstellenkabel für ET 200S HF Starter
(6ED1057-1AA00-0BA0)
• RS232-Schnittstellenkabel für ECOFAST-Motorstarter
(3RK1911-0BN20)
¿
Ã
À
Handbediengerät 3RK1922-3BA00
3RK1922-3BA00
Deutsch
Â
Ã
Á
