Siemens SIMATIC IFP1900 PRO Quick Install Manual

Gerät einbauen
1

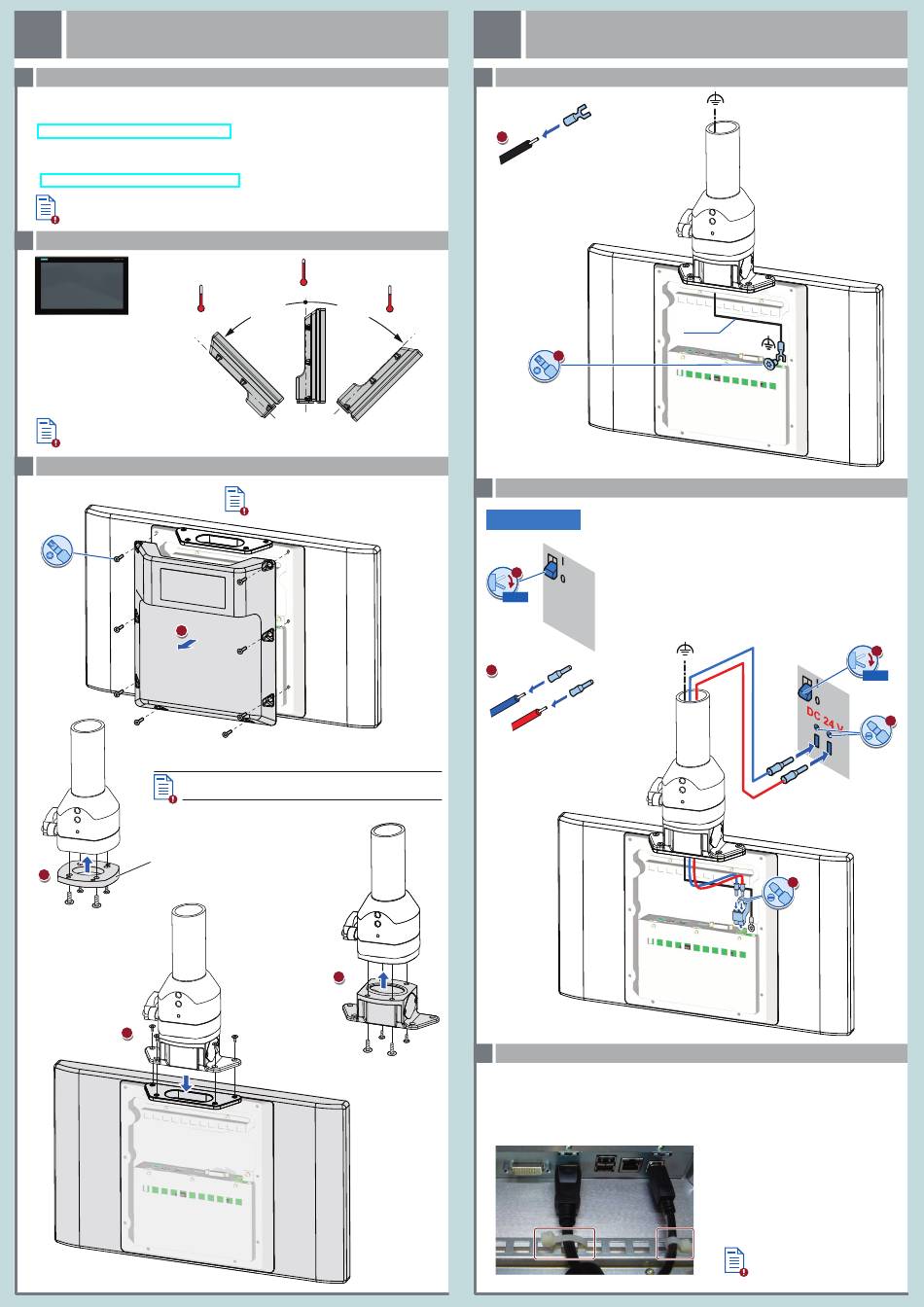

Mounting the device
1.1 Qualifiziertes Personal – Qualified Personnel
WICHTIG: Beachten Sie alle dem Gerät beiliegenden Dokumente und die Betriebsanleitung, bevor
Sie das Gerät einbauen und anschließen. Die vollständige Dokumentation des Geräts finden Sie auf
der beiliegenden DVD "Documentation and Drivers" und im Internet
(http://www.siemens.de/simatic-ipc-doku-portal).
IMPORTANT: observe all documents enclosed with the device and the operating instructions manual
before mounting and connecting the device. You find the complete documentation of the device on
the enclosed "Documentation and Drivers" DVD and on the internet
(http://www.siemens.com/simatic-ipc-doku-portal).
Das Handbuchsymbol weist auf detaillierte Informationen in der Betriebsanleitung hin.
The manual symbol refers to detailed information in the operating instructions.
Zulässige Einbaulagen – Valid Mounting positions
1.2
Informationen zu weiteren Gerätevarianten
Information on additional device variants
1.3 Gerät installieren – Installing the device
8 x
T20
1
Beachten Sie die Drehmomentangaben in der Betriebsanleitung
Observe the torque specifications in the operating instructions
Falls in Adapterset vorhanden
If contained in adapter set
2
4 Schrauben/screws
M6 x 12
4
45 °C
0 °C
45 °C
0 °C
0°- 45° 0°- 45°
Informationen zu weiteren Montagevarianten
Information on additional mounting variants
3
4 Schrauben/screws
M4 x 12
4 Schrauben/screws
M6 x 12
Gerät anschließen
2
Connecting the device
2.1 Funktionserde anschließen – Connecting functional ground
1
45 °C
0 °C
2
T20
2.2 Stromversorgung anschließen – Connecting the power supply
24 VDC
1
D C
2 4
0/OFF
P o
w e
S u
p p
2
2.3 Leitungen sichern – Securing the cables
Sichern Sie die angeschlossenen Leitungen zur Zugentlastung mit Kabelbindern an den markierten
Befestigungselementen. Achten Sie darauf, dass die Leitungen durch die Kabelbinder nicht gequetscht
werden. Beispiel:
Use cable ties to secure the connected cables to the selected fixing elements for strain relief.
Make sure that the cables are not crushed by the cable tie. Example:
M4
²
2.5 mm
Das Gerät darf nur an eine Stromversorgung DC 24 V (-20 % / +20 %)
angeschlossen werden, die den Anforderungen einer sicheren
Kleinspannung (SELV) gemäß der IEC/EN/DIN EN/UL 60950‑1 entspricht.
Die Stromversorgung muss die Anforderung NEC Class 2 bzw. LPS gemäß
der IEC/EN/DIN EN/UL 60950-1 erfüllen.
The device must only be connected to a 24 VDC power supply
(-20 % / +20 %) that meets the requirements of safe extra-low voltage
(SELV) according to IEC/EN/DIN EN/UL 60950-1.
V
The power supply must meet the requirement NEC Class 2 or LPS
r
according to the IEC/EN/DIN EN/UL 60950-1.
l y
6
0/OFF
7
M
L +
4
Weitere Beispiele
Additional examples
