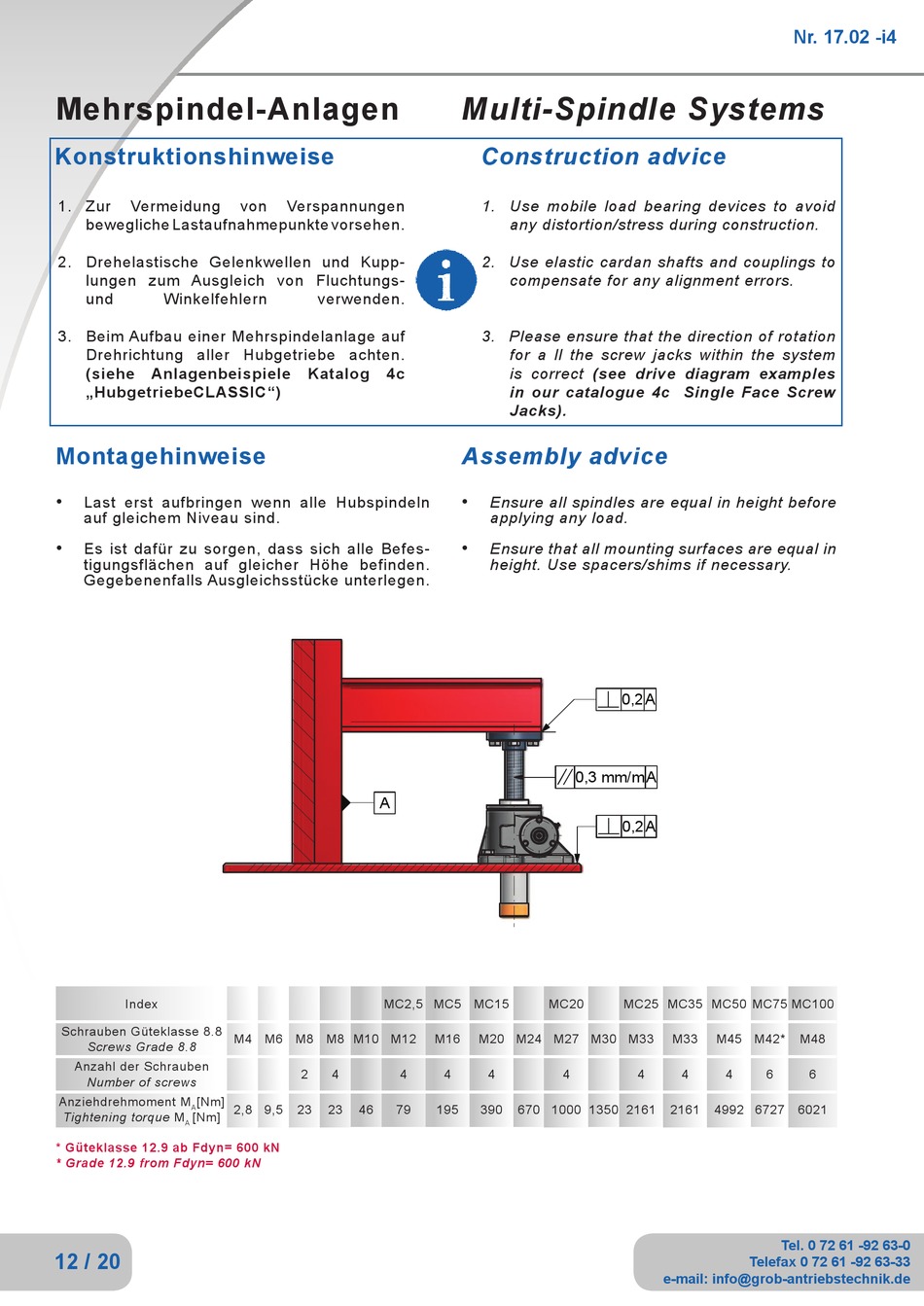

Grob MC Basic Operating Instructions Manual page 12

Mehrspindel-Anlagen
Konstruktionshinweise
1. Zur Vermeidung
bewegliche Lastaufnahmepunkte vorsehen.
2. Drehelastische Gelenkwellen und Kupp-
lungen zum Ausgleich von Fluchtungs-
und Winkelfehlern
3. Beim Aufbau einer Mehrspindelanlage auf
Drehrichtung aller Hubgetriebe achten.
(siehe Anlagenbeispiele
„HubgetriebeCLASSIC")
Montagehinweise
•
Last erst aufbringen wenn alle Hubspindeln
auf gleichem Niveau sind.
•
Es ist dafür zu sorgen, dass sich alle Befes-
tigungsflächen auf gleicher Höhe befinden.
Gegebenenfalls Ausgleichsstücke unterlegen.
Index
Schrauben Güteklasse 8.8
Screws Grade 8.8
Anzahl der Schrauben
Number of screws
Anziehdrehmoment M [Nm]
A
Tightening torque M [Nm]
A
* Güteklasse 12.9 ab Fdyn= 600 kN
* Grade 12.9 from Fdyn= 600 kN
12 / 20
von Verspannungen
verwenden.
Katalog 4c
A
MC2,5 MC5 MC15
M4 M6 M8 M8 M10 M12
2 4 4
2,8 9,5 23 23 46 79
Multi-Spindle Systems
Construction advice
1. Use mobile load bearing devices to avoid
any distortion/stress during construction.
2. Use elastic cardan shafts and couplings to
compensate for any alignment errors.
3. Please ensure that the direction of rotation
for a ll the screw jacks within the system
is correct (see drive diagram examples
in our catalogue 4c Single Face Screw
Jacks).
Assembly advice
•
Ensure all spindles are equal in height before
applying any load.
•
Ensure that all mounting surfaces are equal in
height. Use spacers/shims if necessary.

0,3 mm/mA


MC20
M16 M20 M24 M27 M30 M33
4 4 4
195 390 670 1000 1350 2161
Nr. 17.02 -i4
0,2 A
0,2 A
MC25 MC35 MC50 MC75 MC100
M33 M45 M42*
4 4 4 6
2161 4992 6727
