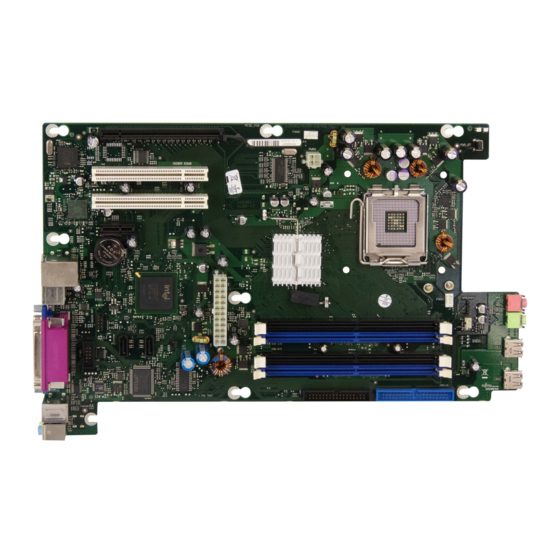

- Page 1 Mainboard Deutsch – English Getting Started Mainboard D2164 / Mainboard D2168...
- Page 2 Sie haben technische Fragen oder Probleme? Wenden Sie sich bitte an: ● Ihren zuständigen Vertriebspartner oder Ihre Verkaufsstelle ● unsere Hotline über das Kontaktformular unter www.fujitsu-siemens.com/support/contact/ contact.html oder für Kunden, die ein einzelnes Mainboard gekauft haben: +49(0) 180 3777 005 Aktuelle Informationen und Updates (z.
- Page 3 Copyright © Fujitsu Siemens Computers GmbH 2005 Intel, Pentium and Celeron are registered trademarks of Intel Corporation, USA. Microsoft, MS, MS-DOS and Windows are registered trademarks of Microsoft Corporation. PS/2 and OS/2 Warp are registered trademarks of International Business Machines, Inc.
- Page 4 Questo manuale è stato stampato su carta da riciclaggio. Denna handbok är tryckt på recyclingpapper. Dit handboek werd op recycling-papier gedrukt. Herausgegeben von/Published by Fujitsu Siemens Computers GmbH Printed in the Federal Republic of Germany AG 05/05 Ausgabe/Edition 1 Bestell-Nr./Order No.: A26361-D2164-Z110-1-7419...
- Page 5 Mainboard D2164 / Mainboard D2168 - Internal connectors and slots TPM jumper USB - dual channel COM2 - Serial2 S/PDIF connector CD Input TPM jumper 1 = Key Serial ATA 1 2 = Not connected Serial ATA 2 3 = VCC AUX...
- Page 6 Multi Boot Comfortable boot from any boot device HDD Password Access protection for ATA5/ATAPI5 hard disk drives USB Security Access protection with Memory Bird from Fujitsu Siemens Computers - for onboard components (worst case) Power Supply Requirements Source Voltage Maximal variation...
-
Page 7: Anschlüsse Und Steckverbinder
Mainboard D2164 / Mainboard D2168 Hinweise zu Baugruppen Beachten Sie bei Baugruppen mit EGB unbedingt Folgendes: ● Sie müssen sich statisch entladen (z. B. durch Berühren eines geerdeten Gegenstandes), bevor Sie mit Baugruppen arbeiten. ● Verwendete Geräte und Werkzeuge müssen frei von statischer Aufladung sein. -
Page 8: Prozessor Ein- / Ausbauen Oder Tauschen (Mit Kühlkörper)
Mainboard D2164 / Mainboard D2168 Prozessor ein- / ausbauen oder tauschen (mit Kühlkörper) Für alle hier beschriebenen Arbeiten muss Ihr System vollständig von der Netzspannung getrennt sein! Nähere Angaben dazu finden Sie in der Betriebsanleitung Ihres Systems. Technische Daten ●... -
Page 9: Hauptspeicher Ein-/Ausbauen Oder Tauschen
Mainboard D2164 / Mainboard D2168 Hauptspeicher ein-/ausbauen oder tauschen Technische Daten Technologie: DDR2 400 / DDR2 533 / DDR2 667 ungepufferte DIMM Module 240-Pin; 1,8 V; 64 Bit, ohne ECC Gesamtgröße: 256 Mbytes bis 4 Gbyte DDR2 Modulgrößen: 256, 512 oder 1024 Mbyte pro Modul Eine aktuelle Liste der für dieses Mainboard empfohlenen Speichermodule finden Sie im Internet... -
Page 10: Pci-Bus-Interrupts - Auswahl Des Richtigen Pci-Steckplatzes
Mainboard D2164 / Mainboard D2168 PCI-Bus-Interrupts - Auswahl des richtigen PCI-Steckplatzes Umfangreiche Informationen zu diesem Abschnitt finden Sie im Handbuch "Basisinformationen Mainboard". Um optimale Stabilität, Performance und Kompatibilität zu erreichen, vermeiden Sie die mehrfache Nutzung von ISA IRQs oder PCI IRQ Lines (IRQ Sharing). Sollte IRQ Sharing nicht zu umgehen sein, so müssen alle beteiligten Geräte und deren Treiber IRQ Sharing... - Page 11 Mainboard D2164 / Mainboard D2168 D2168 Controller or slot INT Mechanical slot On board controller USB 1.1 PCIe LINE 1 (A) 2 (B) 3 (C) 4 (D) 5 (E) 6 (F) 7 (G) 8 (H) Verwenden Sie zuerst PCI-/PCI-Express-Steckplätze, die über eine einzige PCI IRQ Line verfügen (kein IRQ Sharing).
-
Page 12: Bios Update
Mainboard D2164 / Mainboard D2168 BIOS-Update Wann sollte ein BIOS-Update durchgeführt werden? Fujitsu Siemens Computers stellt neue BIOS-Versionen zur Verfügung, um die Kompatibilität zu neuen Betriebssystemen, zu neuer Software oder zu neuer Hardware zu gewährleisten. Außerdem können neue BIOS-Funktionen integriert werden. -
Page 13: Interfaces And Connectors
Mainboard D2164 / Mainboard D2168 Information about boards Be sure to observe the following for boards with ESD: ● You must always discharge static build up (e.g. by touching a grounded object) before working. ● The equipment and tools you use must be free of static charges. -
Page 14: Installing/Removing Or Replacing Processor (With Heat Sink)
► Remove the heat sink. The processor socket ist covered with a protective cap to protect the spring contacts In a warranty case the mainboard can only be taken back by Fujitsu Siemens Computers with the protective cap secured! ►... -
Page 15: Installing/Removing Or Replacing Main Memory
Mainboard D2164 / Mainboard D2168 Installing/removing or replacing main memory Technical data Technology: DDR2 400 / DDR2 533 / DDR2 667 unbuffered DIMM modules 240-Pin; 1.8 V; 64 Bit, no ECC Size: 256 MB to 4 GB DDR2 Granularity: 256, 512 or 1024 Mbyte for one socket A current list of the memory modules recommended for this mainboard is available on the Internet at: www.fujitsu-siemens.com/mainboards. -
Page 16: Pci Bus Interrupts - Selecting Correct Pci Slot
Mainboard D2164 / Mainboard D2168 PCI bus interrupts - Selecting correct PCI slot Extensive information on this section is contained in the manual "Basic information on mainboard". To achieve optimum stability, performance and compatibility, avoid the multiple use of ISA IRQs or PCI IRQ Lines (IRQ sharing). - Page 17 Mainboard D2164 / Mainboard D2168 D2168 Controller or slot INT Mechanical slot On board controller USB 1.1 PCIe LINE 1 (A) 2 (B) 3 (C) 4 (D) 5 (E) 6 (F) 7 (G) 8 (H) Use first PCI/PCI Express slots that have a single PCI IRQ Line (no IRQ sharing). If you must use another PCI/PCI Express slot with IRQ sharing, check whether the expansion card properly supports IRQ sharing with the other devices on this PCI IRQ Line.
- Page 18 Mainboard D2164 / Mainboard D2168 BIOS update When should a BIOS update be carried out? Fujitsu Siemens Computers makes new BIOS versions available to ensure compatibility to new operating systems, new software or new hardware. In addition, new BIOS functions can also be integrated.
