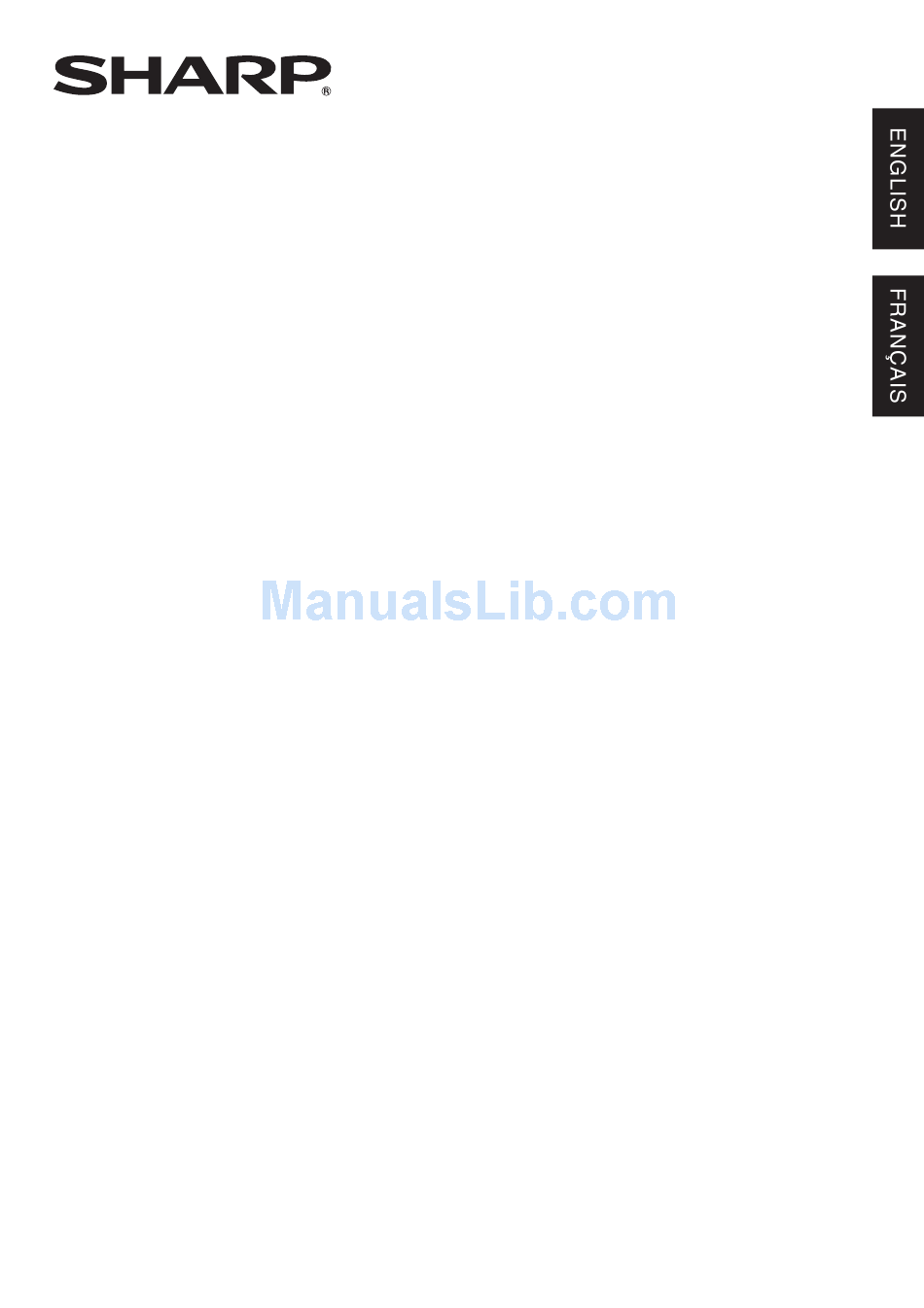

PN-655U
LCD MONITOR
MONITEUR LCD
OPERATION MANUAL
MODE D'EMPLOI
ENGLISH ...... E1
FRANÇAIS .... F1

Advertisement

Table of Contents
loading

Related Manuals for Sharp PN-655U

Summary of Contents for Sharp PN-655U

  • Page 1 PN-655U LCD MONITOR MONITEUR LCD OPERATION MANUAL MODE D’EMPLOI ENGLISH ... E1 FRANÇAIS ... F1...

  • Page 3: Important Information

    PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL. CAUTION: The AC outlet shall be installed near the equipment and shall be easily accessible. PN-655U ENGLISH Model No.: Serial No.: The lightning flash with arrowhead symbol, within an equilateral triangle, is intended to alert the user to the presence of uninsulated “dangerous...
  • Page 4 IMPORTANT INFORMATION (Continued) WARNING: FCC Regulations state that any unauthorized changes or modifications to this equipment not expressly approved by the manufacturer could void the user’s authority to operate this equipment. CAUTION: Use the supplied power cord as it is. NOTE: This equipment has been tested and found to comply with the limits for Class A digital device, pursuant to Part 15 of the FCC Rules.

  • Page 5: Dear Sharp Customer

    DEAR SHARP CUSTOMER Thank you for your purchase of a SHARP LCD product. To ensure safety and many years of trouble-free operation of your product, please read the Safety Precautions carefully before using this product. SAFETY PRECAUTIONS Electricity is used to perform many useful functions, but it can also cause personal injuries and property damage if improperly handled.
  • Page 6 SAFETY PRECAUTIONS (Continued) 15. Replacement parts — In case the product needs replacement parts, make sure that the service person uses replacement parts specified by the manufacturer, or those with the same characteristics and performance as the original parts. Use of unauthorized parts can result in fire, electric shock and/or other danger.

  • Page 7: Tips And Safety Instructions

    - Never rub or tap the monitor with hard objects. - Please understand that Sharp Corporation bears no responsibility for errors made during use by the customer or a third party, nor for any...

  • Page 8: Table Of Contents

    Contents Introduction IMPORTANT INFORMATION ... 1 DEAR SHARP CUSTOMER ... 3 SAFETY PRECAUTIONS ... 3 TIPS AND SAFETY INSTRUCTIONS ... 5 Supplied Accessories ... 7 Part Names - Display ... 8 Front view ... 8 Rear view ... 9 Part Names - Remote Control Unit ... 10 Opening the battery cover / Setting batteries ...

  • Page 9: Supplied Accessories

    ● Temporary stand (fixed) (1) (See pages 8 and 19.) ● Operation manual (1) ● Stand hole protection cover (2) • Sharp Corporation holds authorship rights to the Utility Disk program. Do not reproduce it without permission. Liquid Crystal Display (1) CD-ROM (1) “AA”...

  • Page 10: Part Names - Display

    Use this switch to change the input terminal if the remote control (see page 22) is not available. * Press with a sharp object such as a pen. Power switch Use this switch to turn the monitor on/off if the remote control (see page 22) is not available.

  • Page 11: Rear View

    Rear view Vents Screw holes for mounting brackets (M10 x 4 holes) External speaker terminals (right) (See page 16.) Component video input terminal (See page 14.) COMPONENT Cb/Pb NO USE VIDEO Cr/Pr This terminal is not available. Composite video input terminal (See page 15.) Hooks External speaker terminals (left) (See page 16.)

  • Page 12: Part Names - Remote Control Unit

    Part Names - Remote Control Unit POWER button (See page 21.) MUTE button (See page 22.) VOL +/- buttons (See page 22.) * You can use this button when the menu is not displayed. BRIGHT +/- buttons (See page 22.) * You can use this button when the menu is not displayed.

  • Page 13: Opening The Battery Cover/Setting Batteries

    Opening the battery cover/Setting batteries 1. Press the cover gently and slide it in the direction of the arrow. 2. See the instructions in the compartment and put in the supplied batteries (2 “AA” size batteries) with their plus (+) and minus (-) sides oriented correctly. 3.

  • Page 14: Connecting Peripheral Equipment

    Connecting Peripheral Equipment This section describes the terminals of the monitor. Be sure to set the main power switch to “OFF (O)” (see page 21) and disconnect the plug from the power outlet (see page 17) before connecting or disconnecting the cables. Digital connection with a PC (Input mode: DIGITAL) A PC screen can be displayed with the PC digital RGB (DVI-D) input terminal.
  • Page 15 Analog connection with a PC (Input mode: ANALOG) A PC screen can be displayed with the PC analog RGB input terminal. • Connect to the display (analog RGB) output terminal on your PC using a PC analog signal (RGB) cable (commercially available). •...
  • Page 16 Connecting Peripheral Equipment Connection with AV equipment (Input mode: COMPONENT) • Connect to equipment that has a component video output terminal using a component (BNC) cable (commercially available). • Connect with audio output terminals using an audio (RCA) cable (commercially available). •...
  • Page 17 Connection with AV equipment (Input mode: VIDEO) • Connect to equipment that has a video output terminal using a video (BNC) cable (commercially available). • Connect with audio output terminals using an audio (RCA) cable (commercially available). • Select the input mode “VIDEO” for this connection. (See page 22.) Output terminals on connected equipment Audio...

  • Page 18: Connecting External Speakers

    Connecting External Speakers Be sure to use external speakers with an impedance of 6 ohms and a rated input of at least 10 W. External speaker terminals (right) Connecting the speaker cables 1. While pushing the tab, insert the tip of the cable. 2.

  • Page 19: Connecting The Power Cord

    Connecting the Power Cord Connecting the power cord • Be sure to set the main power switch to “OFF (O)” (see page 21) before connecting or disconnecting the power cord. Do not use a power cord other than the one supplied with the monitor. Be sure to use a power outlet of 120 VAC (60 Hz).

  • Page 20: Connecting Multiple Monitors

    Connecting Multiple Monitors Multiple monitors (4 units max.) can be connected in a daisy chain using the provided PC digital RGB input terminal and PC digital RGB output terminal. Connection example ▼ First monitor PC digital RGB output terminal • Multiple monitors cannot be connected in a daisy chain for audio. Connect the external audio amplifier (commercially available) to the audio output terminals.

  • Page 21: Mounting Precautions

    • Special techniques are required to mount this monitor in different ways such as hanging it on a wall, so be sure to rely on an authorized Sharp dealer for installation work. You should never perform any of this work yourself.

  • Page 22: Removing The Temporary Stand

    Removing the Temporary Stand Follow the procedure below to remove the temporary stand. • Before removing the temporary stand, prepare wall-hanging brackets to mount the monitor unit. Read the manual of the brackets or stand for their mounting procedure. (The screw holes for mounting brackets (M10 x 4 holes) are provided on the rear of the monitor.

  • Page 23: Turning Power On/Off

    • If the remote control is not available, you can turn on/off by pressing the power switch power LED with a sharp object (see page 8). Set the main power switch on the rear of the monitor to the “ON (|)”...

  • Page 24: Remote Control Unit

    • DIGITAL ➞ ANALOG ➞ COMPONENT ➞ VIDEO ➞ DIGITAL... * If the remote control is not available, you can change the mode by pressing the input switch on the front panel of the monitor with a sharp object (see page 8).

  • Page 25: Menu Items

    Menu Items Menus can be displayed on the screen to enable video and audio adjustment and the setting of various functions using the remote control unit. For more information, refer to the pages where each topic is explained. Menu option selection Example of menu operation: Adjusting OSD H-POSITION in the MODE SELECT 2 menu.
  • Page 26 Menu Items MENU Press twice to display the MODE SELECT 2 menu. MODE SELECT 2 OFF TIMER OSD H-POSITION OSD V-POSITION ID No. SET 1920x1080 Press to select OSD H-POSITION. MODE SELECT 2 OFF TIMER OSD H-POSITION OSD V-POSITION ID No. SET 1920x1080 Press ) to adjust the setting.

  • Page 27: Menu Screen Explanation

    Menu screen explanation Menu name: Select using the MENU button (see page 22). WHITE BALANCE THRU Setting items: R-CONTRAST Names of setting items and their status G-CONTRAST B-CONTRAST COPY TO USER 1920x1080 Yellow: Current setting Blue: Selectable items Gray: Items that cannot be selected * There are various reasons why items cannot be selected, but the main reasons are as follows: •...

  • Page 28: Initialization (Reset)/Functional Restriction Setting

    Initialization (Reset)/Functional Restriction Setting You can return contrast, image quality, and other settings to their factory-preset values, specify whether power LEDs lights, and enable control via RS-232C (see page 37) among other functions. SIZE After pressing for about 5 seconds, press The FUNCTION 1 screen will appear.

  • Page 29: Settings And Adjustments

    Settings and Adjustments The menu will differ depending on the input mode. For the menu items displayed for each input mode, refer to pages 59 to 61. ■ ADJUSTMENT (ANALOG) [MANUAL / AUTO] Function Adjusts CLOCK, PHASE, H-POS (horizontal positioning), and V-POS (vertical positioning) are adjusted.
  • Page 30 Settings and Adjustments ■ GAIN CONTROL (ANALOG) [MANUAL / AUTO] Function Adjusts BLACK LEVEL and CONTRAST. Adjustable range MANUAL / AUTO MANUAL The BLACK LEVEL and CONTRAST can be adjusted manually by checking the adjustment pattern. (See page 35.) AUTO The BLACK LEVEL and CONTRAST are automatically adjusted.
  • Page 31 ■ VIDEO ADJUSTMENT (COMPONENT/VIDEO) [CONTRAST] Adjustable range 0 - 31 Default + direction For more contrast – direction For less contrast [BLACK LEVEL] Adjustable range 0 - 31 Default + direction Brightens entire video signal. – direction Darkens entire video signal. [TINT] Adjustable range 0 - 31...
  • Page 32 Settings and Adjustments ■ MODE SELECT 1 [480 LINES] (ANALOG) Function Manually selects input resolution. Adjustable range 848 / 640 Default [768 LINES] (ANALOG) Function Manually selects input resolution. Adjustable range 1360 / 1280 / 1024 Default 1024 [BEZEL] (DIGITAL/ANALOG) Function Sets the frame width of the LCD panel (V: Vertical width, H: Horizontal width) when the enlargement function is used.
  • Page 33 ■ MODE SELECT 2 [OFF TIMER] Function Specifies the remaining time before turning off the power (entering standby mode) (see page 21). Adjustable range 0 - 23 (hours) Default [OSD H-POSITION] Function Adjusts the horizontal display position of menu screen. How to adjust Default Center...
  • Page 34 Settings and Adjustments ■ MODE SELECT 3 [PIP MODES] (See page 33) Function Adjustable range Default PbyP PbyP2 [PIP SIZE] Function Adjustable range Default [PIP H-POS] Function Adjustable range Default [PIP V-POS] Function Adjustable range Default [PIP BLEND] Function Adjustable range Default [PIP SOURCE] Function...

  • Page 35: Dual Screen Display

    ■ Dual screen display You can display the screens of the PC input signal (ANALOG/DIGITAL) and AV input signal (COMPONENT/VIDEO) simultaneously. Set this function with “PIP MODES” in the MODE SELECT 3 menu. (See page 32.) • The currently selected input signal is displayed on the main screen. •...
  • Page 36 Settings and Adjustments ■ Switching the screen size (When the input mode is DIGITAL/ANALOG) Even when the screen size is changed, the display may remain the same depending on the input signal. WIDE Displays image so it fills the entire screen. NORMAL Displays image so it fills the screen vertically, while...

  • Page 37: Adjustments For Pc Screen Display (Analog)

    • Using this monitor’s screen-size switching or dual-screen display functions to compress or expand the screen for commercial or public viewing in establishments like cafes or hotels may infringe on the rights of the creators, as protected by Copyright Law, so please be careful. •...

  • Page 38: Set-Up Information (Analog)

    Settings and Adjustments Set-up information (ANALOG) To set up the connection using the PC analog RGB input terminal, you may need to install this monitor’s set-up information on your PC, depending on the type of PC or OS. Follow the steps below to install monitor set-up information.

  • Page 39: Pc Operation

    PC Operation PC connection One-to-one connection with a PC... Basic operation Connect with RS-232C straight cable between the PC COM port (RS-232C connector) and the RS-232C input terminal on the rear of monitor. ▼ Rear view RS-232C straight cable (commercially available) RS-232C input terminal RS-232C...

  • Page 40: Communication Conditions

    PC Operation Daisy chain connection from a single PC... Advanced operation Connect with RS-232C straight cable between the PC COM port (RS-232C connector) and the RS-232C input terminal on the rear of monitor. Next, connect RS-232C straight cable to the first monitor’s RS-232C output terminal and to the second monitor’s RS-232C input terminal.

  • Page 41: Communication Procedure

    Communication procedure Basic operation <Command format> When a command is sent from the PC to the monitor, the monitor operates according to the received command, and sends a response message to the PC. Parameter field Command field (4 character string (4 prescribed comprised of: alphanumerical...

  • Page 42: Advanced Operation

    PC Operation Advanced operation This section explains commands for daisy chain connection. The basic communication procedure is the same as in the “Basic operation” section. <ID numbers> You can assign a unique ID number to each monitor (see page 31). This allows you to control a particular monitor in a daisy chain of monitors.

  • Page 43: Commands For Id Control

    <Commands for ID control> The command examples shown on this page assume the following connection and ID number set up. ID number: 1 IDST...A monitor receiving this command sets its own ID number in the parameter field. Example: IDST0001 OK 001 ← The ID number of this monitor is set to 1. Note After linking monitors, you can automatically assign ID numbers by using the IDST command with the Repeater control (see “Repeater control”...
  • Page 44 PC Operation IDSL ... The parameter of this command sets the ID number of the monitor. The monitor is subject to the next command. Example: ← The next command is for the monitor with ID number: 2. IDSL0002 ← Searching for monitor with ID number: 2 WAIT ←...

  • Page 45: Repeater Control

    <Repeater control> This system has a function to allow setting of multiple monitors connected in a daisy chain using a single command. This function is called repeater control. The number of connectable monitors varies depending on the length of the cable used and the surrounding environment.
  • Page 46 PC Operation <Response format in Advanced operation > ■ When a command has been executed correctly • Response when no ID number has been set Return code • Response when an ID number has been set Space (20 SPC 0 ID number of responding monitor ■...
  • Page 47 ■ If execution of the command is taking some time Return code No ID number is attached to WAIT response. • Cases where WAIT is returned: - When repeater control is used - When an IDSL or IDLK command is used - When one of the following commands is used: RSET, INPS, ASNC, WIDE, EMAG, EPOS, PXSL, POWR ■...

  • Page 48: Rs-232C Command Table

    PC Operation RS-232C command table <How to read the command table> Command: Command field (See page 39.) Direction: Parameter: Parameter field (See page 39.) Reply: Response (Returned value) * “Yes” indicates commands which can be used in power standby mode. Power control/Input mode selection Control item Command Direction Parameter...
  • Page 49 Picture Adjustment (DIGITAL) Control item Command Direction Parameter THRU COOL • CTMP • WHITE BALANCE WARM USER R-CONTRAST CRTR G-CONTRAST CRTG B-CONTRAST CRTB PXCK RESOLUTION CHECK ENLARGE EMAG SETTING BEZEL WIDTH BEZH BEZEL HEIGHT BEZV IMAGE EPOS POSITION (2 x 2) IMAGE POSITION EPOS...
  • Page 50 PC Operation (Continued from the previous page) Control item Command Direction Parameter WIDE SCREEN SIZE Picture Adjustment (ANALOG) Control item Command Direction AUTO ASNC CLOCK CLCK ADJUSTMENT PHASE PHSE H-POS HPOS V-POS VPOS RESET ARST AUTO AGIN GAIN CONTROL BLACK LEVEL BLVL CONTRAST CONT...
  • Page 51 (Continued from the previous page) Control item Command Direction IMAGE POSITION EPOS (3 x 3) ENLARGE IMAGE POSITION EPOS (4 x 4) SCREEN SIZE WIDE Picture Adjustment (COMPONENT/VIDEO) Control item Command Direction Parameter CONTRAST CONT BLACK LEVEL BLVL COLOR COLR TINT TINT SHARPNESS...
  • Page 52 PC Operation Common control to all input modes Control item Command Direction PIP MODES MWIN MWSZ PIP SIZE PIP H-POS MHPS MVPS PIP V-POS PIP BLEND MWBL PbyP PbyP2 MWIP PIP SOURCE SOUND MWAD CHANGE MAIN POS MWPP (Main screen) PbyP2 POS MW2P (Sub screen)
  • Page 53 (Continued from the previous page) Control item Command Direction MUTE MUTE RSET ALL RESET LOSD OSD DISPLAY ALCK ADJUSTMENT LOCK OFLD CAUSE OF LAST STANBY STCA MODE Parameter Reply ALL RESET OSD DISPLAY ON OSD DISPLAY OFF ADJUSTMENT UNLOCKED ADJUSTMENT LOCKED LED ON LED OFF Initialization...

  • Page 54: Troubleshooting

    Troubleshooting Before calling for repair services, make sure following checks for possible remedies to the encountered symptoms. Problem There is no picture or sound. Remote control does not work. Sound from left and right speakers is reversed. Sound is heard from only one side.
  • Page 55 • Internal temperature rises quickly if dust accumulates inside the monitor or around the vents. Remove dust if possible. Ask Sharp dealer about removing internal dust. The monitor sometimes makes a cracking sound.

  • Page 56: Specifications

    Weight lbs. (kg) • As a part of our policy of continuous improvement, SHARP reserves the right to make design and specification changes for product improvement without prior notice. The performance specification figures indicates are normal values of production units: There may be some deviation from these values in individual units.
  • Page 57 ■ Power management This monitor conforms to VESA DPMS (Display Power Management Signaling) and DVI DMPM (Digital Monitor Power Management). Both your video card and computer must support the same standard in order for the monitor’s power management function to work. Power DPMS Screen...

  • Page 58: Pc Digital/Analog Signal Input Compatibility Chart

    PC Digital/Analog Signal Input Compatibility Chart • Video • Sync • Supported frequencies ■ Compatible signal timing Screen resolution VESA 640 x 480 800 x 600 848 x 480 1024 x 768 1152 x 864 1280 x 768 1280 x 960 1280 x 1024 1360 x 768 Wide...

  • Page 59: Terminal Compatibility Charts

    Terminal Compatibility Charts ■ PC digital RGB input terminal pins (DVI-D 24 pin) Function TMDS data 2- Hot-plug detection TMDS data 2+ TMDS data 0- TMDS data 2/4 shield TMDS data 0+ N.C. TMDS data 0/5 shield N.C. N.C. DDC clock N.C.

  • Page 60: Dimensional Drawings

    Dimensional Drawings Monitor unit only Note that the values shown are approximate values. [1572] [1485] [85] Opening width (56- [1432]) [440] Screw holes for mounting brackets (M10 x 4 holes) [393] [595] Unit: inch [mm] [85] [155]...

  • Page 61: Menu Option Reference Chart

    Menu Option Reference Chart ■ DIGITAL WHITE BALANCE THRU COOL • • WARM USER COPY TO USER MODE SELECT 1 BEZEL ENLARGE ENLARGE-POS MULTI ZOOM MODE SELECT 2 OFF TIMER OSD H-POSITION OSD V-POSITION ID No. SET LANGUAGE MODE SELECT 3 PIP MODES PIP SIZE PIP H-POS...
  • Page 62 Menu Option Reference Chart ■ ANALOG ADJUSTMENT GAIN CONTROL WHITE BALANCE MODE SELECT 1 MODE SELECT 2 MODE SELECT 3 MANUAL CLOCK AUTO PHASE RESET H-POS V-POS MANUAL BLACK LEVEL AUTO CONTRAST COOL • • WARM R-CONTRAST USER G-CONTRAST COPY TO USER B-CONTRAST 480 LINES 848, 640...
  • Page 63 ■ COMPONENT/VIDEO VIDEO ADJUSTMENT CONTRAST BLACK LEVEL TINT COLORS SHARPNESS WHITE BALANCE MODE SELECT 2 OFF TIMER OSD H-POSITION OSD V-POSITION ID No. SET LANGUAGE MODE SELECT 3 PIP MODES PIP SIZE PIP H-POS PIP V-POS PIP BLEND PIP SOURCE SOUND CHANGE MAIN POS PbyP2 POS...

  • Page 65: Information Importante

    DE SERVICE QUALIFIÉ POUR TOUTE PROCÉDURE D’ENTRETIEN. ATTENTION: La prise de secteur doit être installée près de l’équipement et être facilement accessible. PN-655U FRANÇAIS N° de modèle : N° de série : Le symbôle représenté par l’éclair à la tête en pointe de flèche à l’intérieur d’un triangle équilatéral, est placé...
  • Page 66 INFORMATION IMPORTANTE (Suite) AVERTISSEMENT: Les lois FCC établissent que tout changement ou modification non-autorisés de cet équipement qui n’ont pas été expressément approuvés par le producteur, contituent un motif d’annulation des droits de l’utilisateur d’utiliser cet appareil. ATTENTION: Utilisez le cordon d’alimentation fourni avec l’appareil tel quel. REMARQUE : Cet équipement, après les tests, a été...

  • Page 67: Cher Client

    CHER CLIENT Nous vous remercions d’avoir acheté cet appareil SHARP à écran LCD. Afin de garantir le bon fonctionnement de ce moniteur, nous vous conseillons de lire attentivement cette brochure et de la conserver pour toute référence ultérieure. PRÉCAUTIONS DE SÉCURITÉ...
  • Page 68 PRÉCAUTIONS DE SÉCURITÉ (Suite) d. Fonctionnement anormal malgré une conformité aux explications du mode d’emploi. Ne réglez que les commandes dont il est fait mention dans le mode d’emploi. Un réglage incorrect des autres commandes peut provoquer des dégâts qui nécessiteraient des réparations complexes par un technicien spécialisé.

  • Page 69: Conseils Et Mesures De Sécurit

    - Ne frottez pas, ne grattez pas le moniteur avec un objet dur. - Il faut savoir que la Sharp Corporation décline toute responsabilité en cas d’erreurs commises durant l’utilisation par le client ou par une tierce personne, ainsi qu’en cas de dysfonctionnement...
  • Page 70 Table des matières Introduction INFORMATION IMPORTANTE ... 1 CHER CLIENT ... 3 PRÉCAUTIONS DE SÉCURITÉ ... 3 CONSEILS ET MESURES DE SÉCURITÉ ... 5 Accessoires fournis ... 7 Nomenclature - Moniteur ... 8 Vue de face ... 8 Vue de l’arrière ... 9 Nomenclature –...

  • Page 71: Accessoires Fournis

    ● Mode d’emploi (1) ● Couverture de protection des trous du support (2) • Sharp Corporation détient les droits d’auteur du programme de l’Utility Disk. Veuillez ne pas le reproduire sans autorisation de la société. Piles du format “AA” (2) Télécommande (1)

  • Page 72: Nomenclature - Moniteur

    Nomenclature - Moniteur Vue de face Support temporaire (Voir aux pages 19 et 20.) La forme du support peut être changée sans préavis. Relation entre les signaux d’entrée et les bornes d’entrée Vous pouvez utiliser la télécommande pour changer les bornes d’entrée utilisées pour les signaux vidéo et audio (voir à...

  • Page 73: Vue De L'arrière

    Vue de l’arrière Ouvertures de ventilation Trous de vis pour les supports de montage (Trous M10 x 4) Bornes haut-parleur externe (droit) (Voir à la page 16.) Borne d’entrée composant vidéo (Voir à la page 14.) COMPONENT Cb/Pb NO USE VIDEO Cr/Pr Borne d’entrée vidéo composite...

  • Page 74: Nomenclature - Télécommande

    Nomenclature – Télécommande Bouton POWER (alimentation) (Voir à la page 21.) Bouton SOURDINE (Voir à la page 22.) Boutons VOLUME +/- (Voir à la page 22.) * Vous pouvez utiliser ce bouton lorsque le menu n’est pas affiché. Boutons LUMINOSITÉ +/- (Voir à...

  • Page 75: Overture Du Capot Des Piles/Mise En Place Des Piles

    Ouverture du capot des piles/Mise en place des piles 1. Appuyez doucement sur le capot et faites le glisser dans la direction de la flèche. 2. Reportez-vous aux instructions dans le compartiment et insérez les piles fournies (2 piles du format “AA”) avec leur pole positif (+) et négatif (-) orientés correctement.

  • Page 76: Connexion De Périphériques

    Connexion de périphériques Cette section décrit les bornes du moniteur. Veillez à bien mettre l’interrupteur principal sur la position “OFF (O)” (voir à la page 21) hors tension, puis débranchez la prise de l’alimentation secteur (voir à la page 17) avant de connecter ou de déconnecter les câbles.
  • Page 77 Connexion analogique à un PC (Mode d’entrée : ANALOG) Un écran de PC peut être affiché avec la borne d’entrée analogique RVB du PC. • Connectez à la borne de sortie de l’écran (analogique RVB) sur votre PC en utilisant un câble de signal analogique (RVB) de PC (en vente dans le commerce).
  • Page 78 Connexion de périphériques Connexion à un équipement AV (Mode d’entrée : COMPONENT) • Connectez à l’équipement qui a une borne de sortie composant vidéo en utilisant un câble de composant (BNC) (en vente dans le commerce). • Connectez aux bornes de sortie audio en utilisant un câble audio (RCA) (en vente dans le commerce).
  • Page 79 Connexion à un équipement AV (Mode d’entrée : VIDEO) • Connectez à l’équipement qui a une borne de sortie vidéo en utilisant un câble vidéo (BNC) (en vente dans le commerce). • Connectez aux bornes de sortie audio en utilisant un câble audio (RCA) (en vente dans le commerce).

  • Page 80: Connexion Des Haut-Parleurs Externes

    Connexion des haut-parleurs externes Assurez vous que vous utilisez des haut-parleurs externes avec une impédance de 6 ohms et une puissance nominale d’au moins 10 W. ▼ Vue de l’arrière Noir Rouge Rouge Bornes haut-parleur externe (droit) Bornes haut-parleur externe (gauche) Connexion des câbles des haut-parleurs 1.

  • Page 81: Raccordement Du Cordon D'alimentation

    Raccordement du cordon d’alimentation Branchement du cordon d’alimentation • Assurez-vous d’avoir mis l’interrupteur principal sur la position “OFF (O)” (voir à la page 21) hors tension, avant de brancher ou débrancher le cordon d’alimentation. N’utilisez pas un autre cordon d’alimentation que celui qui est fourni avec le moniteur. Assurez-vous d’utiliser une prise d’alimentation secteur de 120 VCA (60 Hz).

  • Page 82: Raccordement De Plusieurs Moniteurs

    Raccordement de plusieurs moniteurs Plusieurs moniteurs (4 au maximum) peuvent être raccordés en série en utilisant la borne d’entrée numérique RVB du PC et la borne de sortie numérique RVB du PC pourvues. Exemple de raccordement ▼ Premier moniteur Borne d’sortie numérique RVB du PC •...

  • Page 83: Précautions Concernant Le Montage

    à un revendeur agréé par Sharp pour effectuer ce travail d’installation. Vous ne devez en aucun cas effectuer ce travail vous même. La société Sharp déclinera toute responsabilité en cas d’accident ou de blessure consécutifs à...

  • Page 84: Démontage Du Support Temporaire

    Démontage du support temporaire Appliquez la procédure suivante pour démonter le support temporaire. • Avant de démonter le support temporaire, préparez des supports de suspension au mur pour monter le moniteur. Lisez le mode d’emploi des supports au mur ou du support sur table pour leur procédure de montage.

  • Page 85: Mise Sous Tension Et Hors Tension

    Mise sous tension et hors tension Avant de mettre sous tension, assurez vous que les périphériques, les haut-parleurs externes et le cordon d’alimentation sont correctement connectés. Il y a deux interrupteurs d’alimentation : l’interrupteur principal sur l’arrière du moniteur et le bouton d’alimentation, POWER, sur la télécommande.

  • Page 86: Télécommande

    Télécommande Généralement, le moniteur est mis en fonction en utilisant la télécommande. POWER (alimentation) Met sous/hors tension le moniteur (voir à la page 21). ENTRÉE (sélection du mode d’entrée) À chaque fois que vous appuyez sur ce bouton, le mode change selon la séquence suivante (voir à...

  • Page 87: Options De Menu

    Options de menu Les menus peuvent être affichés sur l’écran pour permettre le réglage de la vidéo et du son et le réglage des différentes fonctions en utilisant la télécommande. Pour en savoir plus, référez vous aux pages où chaque thème est expliqué. Sélection des options de menu Exemple d’utilisation de menu: Réglage de OSD H-POSITION dans le menu MODE SELECT 2.
  • Page 88 Options de menu Appuyez sur deux fois pour afficher le menu MODE SELECT 2. MODE SELECT 2 OFF TIMER OSD H-POSITION OSD V-POSITION ID No. SET Appuyez sur pour sélectionner le OSD H-POSITION. MODE SELECT 2 OFF TIMER OSD H-POSITION OSD V-POSITION ID No.

  • Page 89: Explication De L'écran De Menu

    Explication de l’écran de menu Nom du Menu : Sélectionnez en utilisant le bouton MENU (voir à la page 22). WHITE BALANCE THRU Options R-CONTRAST de réglage : Nom des options de G-CONTRAST réglage et leurs statuts. B-CONTRAST COPY TO USER 1920x1080 Jaune : Réglage du courant Bleu : Options pouvant être sélectionnées...

  • Page 90: Initialisation (Restauration)/Réglage Des Restrictions Des Fonctions

    Initialisation (Restauration)/Réglage des restrictions des fonctions Vous pouvez restaurer le contraste, la qualité de l’image et d’autres réglages en leurs valeurs préréglées à la sortie d’usine, spécifier si les diodes d’alimentation s’allument, et permettre la commande via RS-232C (voir à la page 37) parmi d’autres fonctions. Après avoir appuyé...

  • Page 91: Réglages

    Réglages Le menu va différer en fonction du mode d’entrée. Pour les options de menu affichées pour chaque mode d’entrée, référez-vous aux pages 59 à 61. ■ ADJUSTMENT <AJUST> (ANALOG) [MANUAL / AUTO] <MANUEL / AUTOM> Fonction CLOCK <HEURE>, PHASE, H-POS <POS H> (positionnement horizontal), et V-POS <POS V>...
  • Page 92 Réglages ■ GAIN CONTROL <CTRL. LUMINOSIT> (ANALOG) [MANUAL / AUTO] <MANUEL / AUTOM> Fonction Règle BLACK LEVEL <NIVEAU NOIR> et CONTRAST <CONTRASTE>. Domaine de réglage MANUAL/AUTO MANUAL BLACK LEVEL et CONTRAST peuvent être réglés manuellement en vérifiant la mire de réglage. (Voir à la page 35.) AUTO BLACK LEVEL et CONTRAST sont réglés automatiquement.
  • Page 93 ■ VIDEO ADJUSTMENT <VIDEO AJUST> (COMPONENT/VIDEO) [CONTRAST] <CONTRASTE> Domaine de réglage 0 - 31 Par défaut direction + Augmente le contraste direction - Diminue le contraste [BLACK LEVEL] <NIVEAU NOIR> Domaine de réglage 0 - 31 Par défaut direction + Éclaircit le signal vidéo en entier.
  • Page 94 Réglages ■ MODE SELECT 1 <MODE SÉLECTION 1> [480 LINES] (ANALOG) Fonction Sélectionne manuellement la résolution de l’entrée. Domaine de réglage 848 / 640 Par défaut [768 LINES] (ANALOG) Fonction Sélectionne manuellement la résolution de l’entrée. Domaine de réglage 1360 / 1280 / 1024 Par défaut 1024 [BEZEL] <MONTURE>...
  • Page 95 ■ MODE SELECT 2 <MODE SÉLECTION 2> [OFF TIMER] <MINUTERIE (DE MISE HORS SERVICE)> Fonction Précise le temps restant avant la mise hors tension (entrée en mode veille) (voir à la page 21). Domaine de réglage 0 - 23 (heures) Par défaut [OSD H-POSITION] <OSD POSITION H>...
  • Page 96 Réglages ■ MODE SELECT 3 <MODE SÉLECTION 3> [PIP MODES] <PIP MODE> (Voir à la page 33) Fonction Domaine de réglage Par défaut PbyP PbyP2 [PIP SIZE] Fonction Domaine de réglage Par défaut [PIP H-POS] Fonction Domaine de réglage Par défaut [PIP V-POS] Fonction Domaine de réglage...
  • Page 97 ■ Affichage sur deux écrans Vous pouvez afficher les écrans du signal d’entrée du PC (ANALOG/DIGITAL) et du signal d’entrée AV (COMPONENT/VIDEO) simultanément. Réglez cette fonction avec “PIP MODES” dans le menu MODE SELECT 3. (Voir à la page 32.) •...
  • Page 98 Réglages ■ Changement de format de l’image (Quand le mode d’entrée est DIGITAL/ ANALOG) Même quand la dimension de l’écran a changé, l’affichage peut rester le même selon le signal d’entrée. WIDE <LARGE> Affiche une image qui remplit tout l’écran. NORMAL Affiche une image qui remplit la verticale de...

  • Page 99: Réglages Pour L'affichage (Analog) D'écran De Pc

    • L’utilisation de cette fonction de changement de format de l’image ou de celle qui affiche deux écrans, pour compresser ou étendre l’écran pour un affichage commercial ou public dans des établissements tels que des cafés ou des hôtels peut constituer une violation des droits des créateurs, protégés par la loi sur les droits d’auteur ;...

  • Page 100: Fichier Relatif Au Paramétrage (Analog)

    Réglages Fichier relatif au paramétrage (ANALOG) Pour installer la connexion en utilisant la borne d’entrée analogique RVB du PC, vous pouvez avoir besoin d’installer le fichier relatif au paramétrage de ce moniteur sur votre PC, selon le type de PC ou de système d’exploitation.

  • Page 101: Utilisation D'un Pc

    Utilisation d’un PC Raccordement d’un PC Raccordement d’un moniteur à un PC... Fonction de base Connectez le câble direct RS-232C entre le port COM du PC (connecteur RS-232C) et la borne d’entrée RS-232C à l’arrière du moniteur. ▼ Vue de l’arrière Câble direct RS-232C (en vente dans le commerce) Borne d’entrée RS-232C...

  • Page 102: Conditions De Communication

    Utilisation d’un PC Raccordement d’une série de moniteurs à un seul PC... Fonctions avancées Connectez le câble direct RS-232C entre le port COM du PC (connecteur RS-232C) et la borne d’entrée RS-232C à l’arrière du moniteur. Puis connectez le câble direct RS-232C à la borne de sortie RS-232C du premier moniteur et à la borne d’entrée RS-232C du second moniteur.

  • Page 103: Fonctions De Base

    Procédure de communication Fonctions de base <Format des commandes> Lorsqu’une commande est envoyée de l’ordinateur au moniteur, le moniteur exécute la commande, et envoie un message de réponse au PC. Champ paramètre Champ commande Série de 4 caractères (4 caractères choisis parmi : alphanumériques 0-9, +, espace, ?)
  • Page 104 Utilisation d’un PC Fonctions avancées Cette section explique comment commander des moniteurs raccordés en série. La procédure de communication de base est la même que celle décrite dans la section “Fonctions de base”. <Numéros d’identification> Vous pouvez affecter un numéro d’identification unique à chaque moniteur (voir à la page 31). Ceci vous permettra d’envoyer des commandes à...
  • Page 105 <Commandes liées aux numéros d’identification> Les exemples de commandes montrés sur cette page supposent la configuration de raccordement et les numéros d’identification suivants. Numéro d’identification : 1 IDST...Un moniteur recevant cette commande s’attribue son numéro d’identification dans le champ paramètre. Exemple : IDST0001 OK 001 ←...
  • Page 106 Utilisation d’un PC IDSL ... Le paramètre de cette commande désigne le numéro d’identification du moniteur. Ce moniteur sera sujet à la prochaine commande. Exemple: ← La commande suivante est pour le moniteur dont le numéro d’identification est égal IDSL0002 à...
  • Page 107 <Fonction de répétition> Ce système dispose d’une fonction pour permettre le réglage de plusieurs moniteurs raccordés en série en utilisant une seule commande. Cette fonction est appelée fonction de répétition. Le nombre de moniteurs pouvant être raccordés varie en fonction de la longueur du câble utilisé et de la situation environnante.
  • Page 108 Utilisation d’un PC <Format des réponses dans les fonctions avancées > ■ Lorsqu’une commande a été exécutée correctement • Réponse quand aucun numéro d’identification n’a été affecté Code retour , 0A • Réponse quand un numéro d’identification a été affecté Espace (20 SPC 0 Numéro d’identification du moniteur qui répond...
  • Page 109 ■ Si l’exécution de la commande prend du temps Code retour (0D , 0A Aucun numéro d’identification n’est indiqué dans la réponse WAIT. • Cas dans lesquels WAIT est renvoyé : - Quand la fonction de répétition est utilisée - Quand une commande IDSL ou IDLK est utilisée - Quand l’une des commandes suivantes est utilisée : RSET, INPS, ASNC, WIDE, EMAG, EPOS, PXSL, POWR ■...

  • Page 110: Tableau Des Commandes Rs-232C

    Utilisation d’un PC Tableau des commandes RS-232C <Comment lire le tableau des commandes> Commande : Champ commande (Voir à la page 39.) Direction : Paramètre : Champ paramètre (Voir à la page 39.) Réponse : Réponse (Valeur renvoyée) * “Oui” indique les commandes qui peuvent être utilisées quand les moniteurs sont en mode veille. Commande d’alimentation/Sélection du mode d’entrée Fonction de la commande Commande Direction Paramètre Réponse...
  • Page 111 Réglage de l’image (DIGITAL) Fonction de la commande Commande Direction Paramètre Réponse THRU COOL • CTMP WHITE • BALANCE <BALANCE WARM COULEUR> USER R-CONTRAST CRTR G-CONTRAST CRTG B-CONTRAST CRTB CONTRÔLE DE LA RÉSOLUTION PXCK RÉGLAGE DE EMAG L'AGRANDISSEMENT LARGEUR DE LA MONTURE BEZH HAUTEUR DE LA MONTURE BEZV...
  • Page 112 Utilisation d’un PC (Suite de la page précédente) Fonction de la commande Commande Direction Paramètre Réponse DIMENSION DE L’ÉCRAN WIDE Réglage de l’image (ANALOG) Fonction de la commande Commande Direction AUTO ASNC CLOCK CLCK PHASE PHSE ADJUSTMENT <ADJUST> H-POS HPOS V-POS VPOS RESET...
  • Page 113 (Suite de la page précédente) Fonction de la commande Commande Direction CONTRÔLE PXCK RÉGLAGE RÉSOLUTION PXSL DES PIXELS RÉGLAGE DE EMAG L’AGRANDISSEMENT BEZH LARGEUR DE LA MONTURE HAUTEUR DE LA MONTURE BEZV POSITION DE L’IMAGE EPOS (2 x 2) POSITION DE L’IMAGE EPOS (3 x 3)
  • Page 114 Utilisation d’un PC Réglage de l’image (COMPONENT/VIDEO) Fonction de la commande Commande Direction Paramètre Réponse CONTRAST CONT BLACK LEVEL BLVL COLOR COLR TINT TINT WHITE SHARPNESS SHRP BALANCE <BALANCE COOL COULEUR> • CTMP • WARM DIMENSION DE L’ÉCRAN WIDE Contrôle commun à tous les modes d’entrée Fonction de la commande Commande Direction PIP MODES...
  • Page 115 (Suite de la page précédente) Fonction de la commande Commande Direction OFF TIMER <MINUTERIE> OFTM ID No. IDST SETTING ID No. IDSL SETTING (UNE FOIS) ID No. ID No. SETTING IDLK (COMMANDES SUIVANTES) CONTRÔLE DU NUMÉRO IDCK D’IDENTIFICATION MODEL INF1 Information SERIAL No.

  • Page 116: Dépannage

    Dépannage Avant d’appeler le service après vente, veillez à faire les vérifications suivantes pour essayer de remédier vous même au problème constaté. Problème constaté Il n’y a pas d’image ou de son. La télécommande ne fonctionne pas. Le son des haut- parleurs gauche et droit est inversé.
  • Page 117 • La température interne s’élève rapidement si la poussière s’accumule à l’intérieur du moniteur ou autour des ouvertures de ventilation. Dépoussiérez le moniteur autant que possible. Demandez à un revendeur Sharp de quelle manière la poussière intérieure peut être éliminée. Le moniteur émet parfois un bruit de craquement.

  • Page 118: Caractéristiques

    Dimensions (moniteur seulement) mm Environ. 1 572 x 126 x 923 (à l’exclusion des éléments qui dépassent) Poids • Conformément à sa politique d’amélioration continue des équipements, Sharp se réserve le droit de procéder à des modifications de conception et des caractéristiques sans préavis.
  • Page 119 ■ Gestion de l’alimentation Ce moniteur est conforme aux systèmes VESA DPMS (Signalisation de la gestion de l’alimentation de l’affichage) et DVI DMPM (Gestion numérique de l’alimentation du moniteur). La carte vidéo et l’ordinateur doivent être conformes à la même norme afin que la fonction de gestion de l’alimentation du moniteur soit active.

  • Page 120: Tableau De Compatibilité Avec L'entrée Des Signaux Numériques/Analogiques Du Pc

    Tableau de compatibilité avec l’entrée des signaux numériques/analogiques du PC • Vidéo • Sync • Fréquences supportées ■ Tableau des fréquences de signaux compatibles Résolution de l’écran VESA 640 x 480 800 x 600 840 x 480 1024 x 768 1152 x 864 1280 x 768 1280 x 960...

  • Page 121: Tableaux De Compatibilité Des Bornes

    Tableaux de compatibilité des bornes ■ Broches de la borne d’entrée numérique RVB du PC (DVI-D à 24 broches) Fonction TMDS donnée 2 - Détection connexion à chaud TMDS donnée 2 + TMDS donnée 0 - TMDS donnée 2/4 blindage TMDS donnée 0 + N.C.

  • Page 122: Dimensions Du Moniteur

    Dimensions du moniteur Unité: mm Moniteur seulement Notez que les valeurs montrées sont des valeurs approximatives. 1 572 1 485 Largeur de l’ouverture (1 432) Trous de vis pour les supports de montage (Trous M10 x 4)

  • Page 123: Tableau De Référence Des Menus D'option

    Tableau de référence des menus d’option ■ DIGITAL WHITE BALANCE THRU <BALANCE COULEUR> COOL • • WARM USER COPY TO USER <COPIE UTILISATEUR> MODE SELECT 1 BEZEL <MODE SÉLECTION 1> ENLARGE ENLARGE-POS MULTI ZOOM MODE SELECT 2 OFF TIMER <MODE SÉLECTION 2> OSD H-POSITION OSD V-POSITION ID No.
  • Page 124 Tableau de référence des menus d’option ■ ANALOG ADJUSTMENT <AJUST> GAIN CONTROL <CTRL. LUMINOSIT> WHITE BALANCE <BALANCE COULEUR> MODE SELECT 1 <MODE SÉLECTION 1> MODE SELECT 2 <MODE SÉLECTION 2> MODE SELECT 3 <MODE SÉLECTION 3> MANUAL <MANUEL> CLOCK AUTO <AUTOM>...
  • Page 125 ■ COMPONENT/VIDEO VIDEO ADJUSTMENT CONTRAST <VIDEO AJUST> BLACK LEVEL TINT COLORS SHARPNESS WHITE BALANCE MODE SELECT 2 OFF TIMER <MODE SÉLECTION 2> OSD H-POSITION OSD V-POSITION ID No. SET LANGUAGE MODE SELECT 3 <MODE SÉLECTION 3> PIP MODES <PIP MODE> PIP SIZE PIP H-POS PIP V-POS...
  • Page 126 TINSE1082MPZZ...
  • Page 128 Printed on 100% post-consumer recycled paper. Imprimé sur 100% de papier recyclé. Printed in Japan Imprimé au Japon DSC1 TINSE1082MPZZ (1)
