Summary of Contents for Revox Elegance Column A-1

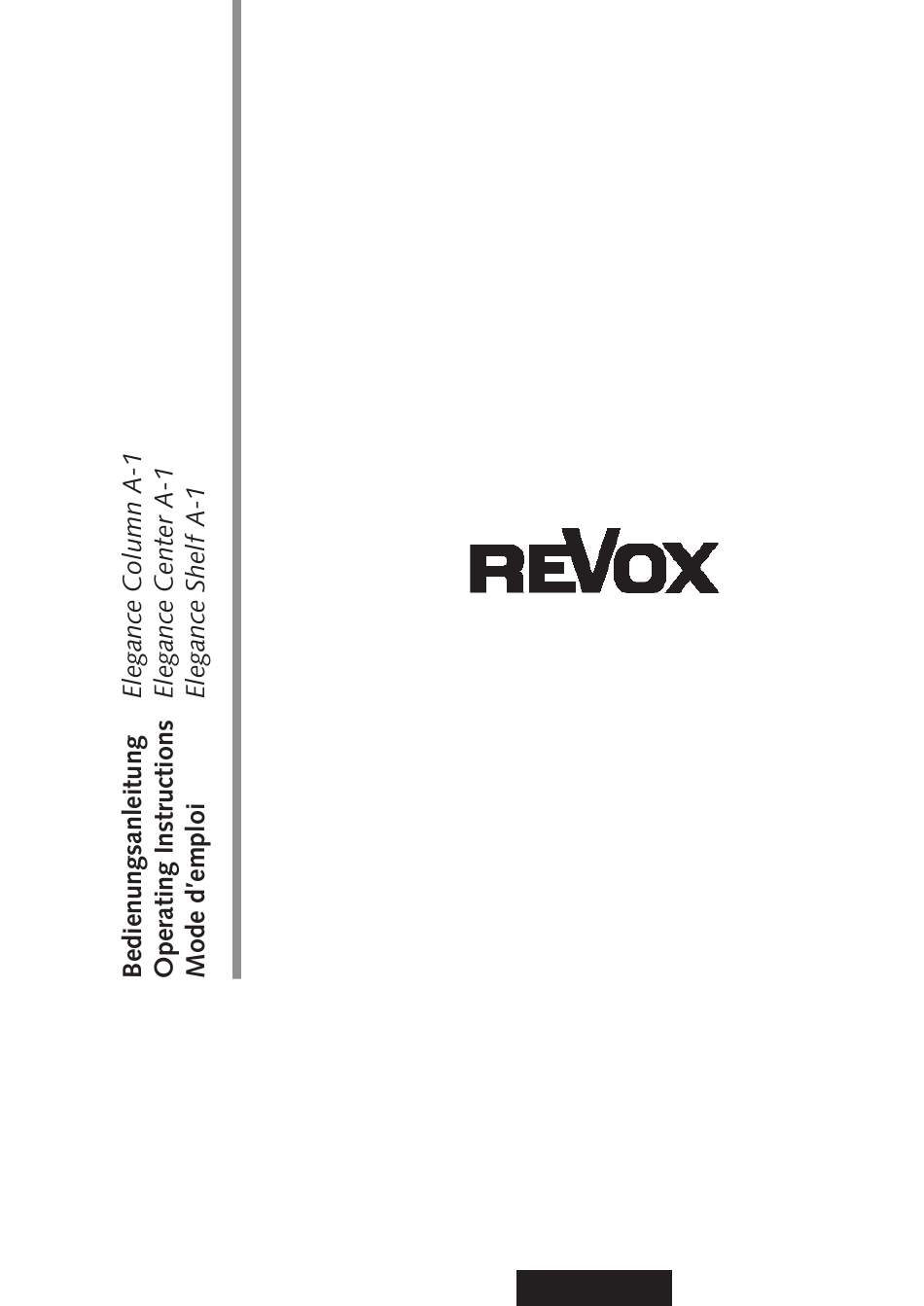

- Page 1 The Philosophy of Excellence of Switzerland...
- Page 3 EINLEITUNG Lieber Musikfreund! Wir gratulieren Ihnen zum Erwerb Ihrer neuen REVOX HiFi-Lautsprecher und danken Ihnen für das Vertrauen, das Sie uns mit dem Kauf dieses hochwertigen Produktes entgegenbringen. Vor Inbetriebnahme Ihrer neuen REVOX-Lautsprecher sollten Sie die folgenden Hinweise beachten, damit sich die klanglichen Qualitäten voll entfalten können.
- Page 4 Die Lautsprecher der Serie A-1 im Heimkino-System (Bild) Mit dem Erwerb der Revox Column A-1, Center A-1 und Shelf A-1 erhalten Sie ein akustisches System, welches elektrisch und akustisch exakt aufeinander abgestimmt ist und darüber hinaus die Heimkinoanforderung hinsichtlich der Gleichheit der einzelnen Kanäle im besonderen Maß...
- Page 5 Bass)“ auftreten. Es empfi ehlt sich deshalb durch Verschieben der Standlautsprecher cm um cm die beste tonale Balance zu ermitteln. Da Ihre ELEGANCE COLUMN A-1 magnetisch abgeschirmt sind, können Sie sie auch in der Nähe von Fernsehgeräten aufstellen. Anschließen der ELEGANCE COLUMN A-1 ACHTUNG! Vor dem Herstellen der notwendigen Verbindungen zu Ihrer Hifi...
- Page 6 Da Ihre ELEGANCE SHELF A-1 magnetisch abgeschirmt sind, können Sie sie auch in der Nähe von Fernsehgeräten aufstellen. Wandmontage der ELEGANCE SHELF A-1 Für die Wandmontage bietet Revox eine spezielle Kugelgelenk-Wandhalterung (Teile-Nr.: 1.084.606.00) an, welche einen großen Schwenkbereich zulässt und mit einem Flansch an der Wand befestigt werden kann. Lautsprecherseitig sind drei kleine Schrauben zur Befestigung vorgesehen.
- Page 7 Als günstig erweist sich deshalb die Wandaufhängung mittels Wandhaltern, mit welchen es möglich ist, die Lautsprecher so einzurichten, dass sie deutlich an der Hörposition vorbei oder sogar zur Hörraumdecke zielen. Gute Ergebnisse werden oft auch dann erreicht, wenn die Effektlautsprecher an den Seitenwänden in der Höhe des Sitzplatzes, ca.
- Page 8 Gummifüsse und bringen diese auf einer der Stirnseiten an. Wandmontage des ELEGANCE CENTER A-1 Für die Wandmontage bietet Revox eine spezielle Wandhalterung (Teile-Nr.: 1.084.607.00) an, welche einen großen vertikalen Schwenkbereich zulässt und mit zwei Flanschen an der Wand befestigt werden kann. Lautsprecherseitig sind sechs kleine Schrauben zur Befestigung vorgesehen.
-
Page 9: Technische Daten
Technische Daten ELEGANCE COLUMN A-1 Audiodaten Übertragungsbereich(IEC):....38 Hz - 30 kHz Belastbarkeit: ........100 / 130 Watt Impedanz: ........4 Ohm Kennschalldruck:......86 dB / 1W / 1m Abmessungen Gehäusehöhe : ........ 1175 mm ( incl. Sockel) Gehäusebreite: ........ 129 mm Gehäusetiefe: ......... - Page 10 Abmessungen Gehäusehöhe: ......... 358 mm Gehäusebreite: ........ 183 mm Gehäusetiefe: ........129 mm Wandabstand: ......... 82 mm (mit Revox Wandhalter: 1.084.606.00) Gewicht:.......... 4 kg Irrtümer und technische Änderungen vorbehalten. GARANTIE Die Garantie beträgt 60 Monate ab Kaufdatum. Ihr Ansprechpartner im Servicefall ist zuerst Ihr Fachhändler.
- Page 11 INTRODUCTION Dear music lover Congratulations on the purchase of your new REVOX hi-fi loudspeakers, and thank you for your trust in our high-quality products. To enjoy an excellent sound quality in your home, carefully read the following instructions before fi rst-time operation.
- Page 12 The Speakers of Series A-1 in the Home Cinema-System (Fig.) With the purchase of the Revox Column A-1, Center A-1, and Shelf A-1, you get an acoustic system which is exactly coordinated in electric and acoustic respect and, beyond that, fulfi...
- Page 13 So it is to be recommended to determine the best tonal balance by shifting the upright speakers cm by cm. As your ELEGANCE COLUMN A-1 are magnetically shielded you can set up them near television sets as well. Connecting the ELEGANCE COLUMN A-1 ATTENTION! Before establishing the necessary links to your hi-fi...
- Page 14 Wall Mounting of the ELEGANCE SHELF A-1 For wall mounting Revox offers a special global-joint wall-mount (part #: 1.084.606.00) which allows a wide pivoting range and can be anchored to the wall by a fl ange. On the part of the speaker, three small screws are provided for fi...
- Page 15 Therefore the wall suspension by means of wall brackets proves as convenient by which it is possible to set up the loudspeakers in a way that they aim signifi cantly beside the hearing position or even towards the ceiling of the hearing room. Good results are often also reached then if the effect speakers are mounted on the side walls in the height of the seats, about 1.5-1.8m above the bottom, so that the sitting listener will not be irradiated directly.
- Page 16 Wall-mounting of ELEGANCE CENTER A-1 For wall-mounting, Revox offers a special wall-mount (part #: 1.084.607.00) which allows a wide pivoting range and can be anchored to the wall by two fl anges. On the part of the speakers, six little screws are provided for fi xing. Please read the accurate instructions from the mounting manual enclosed with the wall bracket.
- Page 17 Sound pressure: ......86 dB / 1W / 1m Dimensions Height: ........... 5.08 in. (129 mm) Width: ..........27.87 in. (708 mm) Depth: ..........7.2 in. (183 mm) Distance to wall ....... 2.76 in. (70 mm) (with Revox wall mount: 1.084.607.00) Weight: ......... 17.91 lb. (7.7 kg)
- Page 18 Depth: ..........5.08 in. (129 mm) Distance to wall ....... 3.32 in. (82 mm) (with Revox wall mount: 1.084.606.00) Weight: ......... 9.3 lb. (4 kg) Specifi cations are subject to change without notice Maintenance Clean the cabinet with a mild cleansing agent for windows, dry it with a soft cloth.
- Page 19 Avant de mettre vos nouvelles enceintes Revox en service, il est recommandé de lire les présentes instructions afi n de profi ter pleinement de ses qualités sonores dans votre propre auditorium.
- Page 20 Les haut-parleurs de la série A-1 dans le système du cinéma domestique (illustration) Par l‘acquisition des Revox Column A-1, Center A-1 et Shelf A-1 vous obtenez un système acoustique lequel est concerté exactement par rapport électrique et acoustique et lequel au-delà accomplit la demande de cinéma domestique à propos de l‘égalité...
- Page 21 Par ex., des tapis au voile long lesquels ne garantissent aucun placement sûr, sont impropres. Les haut-parleurs à debout REVOX ELEGANCE COLUMN A-1 doivent être mis en place à pic d‘une distance d‘au moins 30 cm des murs. Un „alignement“ des l‘haut- parleurs vers l‘endroit d‘écoute peut produire tout son effet acoustique avantageux...
- Page 22 Montage mural de l‘ELEGANCE SHELF A-1 Revox offre pour le montage mural une fi xation murale spéciale à rotule (nº de pièces: 1.084.606.00) laquelle admet un grand secteur de pivotement et peut être fixée au mur par une bride.
- Page 23 À ce sujet encore une augmentation est possible par cela qu‘on aligne les haut- parleurs additionnellement en biais ou même - si directement comme la rotule l‘admet - vers le plafond. Propres expérimentations sont très importantes pour enquêter le meilleur effet acoustique dans chacun espace individuel. Les signaux de fonds dans le mode surround numérique (AC-3, MPEG-II, dts) par contre doivent être rayonnés directement.
- Page 24 Montage mural de l‘ELEGANCE CENTER A-1 Revox offre pour le montage mural une fi xation murale spéciale (nº de pièces: 1.084.607.00) laquelle admet un grand secteur de pivotement et peut être fi xée au mur par 2 brides. De part des haut-parleurs six boulons petits sont prévus à...
- Page 25 Caractéristiques techniques ELEGANCE COLUMN A-1 Caractéristiques de la partie audio Plage de fréquence (IEC): ......38 Hz - 30 kHz Charge: ............. 100 / 130 Watt Impédance: ..........4Ω Pression acoustique: ........86 dB / 1W / 1m Dimensions Hauteur: ............ 1175 mm (avec socle) Largeur: .............
- Page 26 ELEGANCE SHELF A-1 Caractéristiques de la partie audio Plage de fréquence (IEC): ......45 Hz - 30 kHz Charge: ............. 60 / 80 Watt Impédance: ..........4Ω Pression acoustique: ........85 dB / 1W / 1m Dimensions Hauteur: ............ 358 mm Largeur: .............
- Page 28 SCHWEIZ: Revox Schweiz AG, CH-8105 Regensdorf, Althardstrasse 146, Telefon +41 1 871 66 11, Fax +41 1 871 66 19 DEUTSCHLAND: Revox GmbH, D-78048 VS-Villingen, Am Krebsgraben 15 , Telefon +49 7721 8704 0, Fax +49 7721 8704 29 Zentralservice: Revox GmbH, D-78048 VS-Villingen, Am Krebsgraben 15 , Telefon + 49 7721 8704 43, Fax +49 7721 8704 49 e-mai: info@revox.de...
