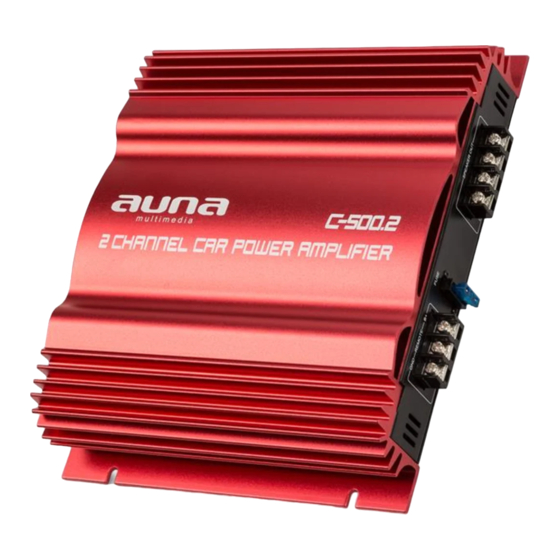

auna C-500 Manual

Auto-endstufe car hifi amplifier
Hide thumbs Also See for C-500:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the C-500 and is the answer not in the manual?

Questions and answers

Related Manuals for auna C-500

Summary of Contents for auna C-500

  • Page 2: Technische Daten

    Sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befolgen Sie diese, um möglichen technischen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Sicherheitshinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Technische Daten 10032117 10032118...
  • Page 3 Sicherheitshinweise Stromversorgung • Schließen Sie das +12-V-Stromkabel erst an, wenn alle anderen Kabel verbunden sind. • Stellen Sie sicher, dass die Masseleitung des Gerätes sicher an einer Metellstelle am Fahrzeug anliegt. • Wenn Sie das Autoradio ohne den Remote-Ausgang auf den Verstärker vewenden, verbinden Sie die Remote-Eingangsklemme (REM OTE) mit dem Stromversorgungszubehör.
  • Page 4 ◦ Es wird Wechselstrom erzeugt. ◦ Die Lautsprecheranschlüsse haben einen Kurzschluss. Die Notaus-Leuchte geht an, wenn das Gerät sich abschaltet. Wenn dies geschieht, schalten Sie das angeschlossene Geräte ab und finden den Grund für die Fehlfunktion heraus. Wenn der Verstärker überhitzt ist, warten Sie, bis das Gerät sich wieder abgekühlt hat, bevor Sie es wieder einschalten.
  • Page 5 Schaltkreis High-pass Normal Full LEVEL + + + + + + + + - - - - Low-pass LOW BOOST High-pass Inverted Full LEVEL - - - - Low-pass High-pass Normal LEVEL + + + + + + + + Full - - - - Hight-pass...
  • Page 6 Autoradio- und Lautsprecheranschluss Car audio Right channel line output Left channel line output Autoradio To a metal of the car CH 3 CH1 OUT CH 1 CH3/CH4 CH1/CH2 CH 4 CH2 OUT CH 2 X-OVER SUPER BASS X-OVER GAIN GAIN POWER 50Hz 500Hz 50Hz 250Hz...
  • Page 7 Lautsprecheranschluss 4-Kanal-Anschluss speaker (Min, 4 ohm) speaker (Min, 4 ohm) C500.4 SPEAKER OUT SPEAKER OUT GND REMOTE FUSE BRIDGE BRIDGE - CH2 + - CH1 + - CH4 + - CH3 + speaker speaker (Min, 4 ohm) (Min, 4 ohm) 3-Kanal-Anschluss speaker (Min, 4 ohm)
  • Page 8 2-Kanal-Anschluss Bezüglich Einzelheiten zu Einstellungen der Schalter und Bedienelemente sehen Sie unter "Funktion" nacht. 2-speaker system For details on the settings of switches and controls, refer to "Location and function of controls." 2-speaker system For details on the settings of switches and controls, refer to "Location and function of controls." Left speaker (min.
  • Page 9 Stromversorgung C500.4 SPEAKER OUT SPEAKER OUT GND REMOTE FUSE BRIDGE BRIDGE - CH2 + - CH1 + - CH4 + - CH3 + Remote output* Sortie be Car audio +12V Autoradio car battery Fuse...

  • Page 10: Montage

    Montage Vor der Montage • Montieren Sie das Gerät entwender im Kofferraum oder unter einem Sitz. • Wählen Sie den Montageort sorgfältig aus, so dass das Gerät die alltäglichen Bewegungen des Fahrers nicht behindert und nicht der dirketen Sonneneinstrahlung oder der heißen Luft der Heizung ausgesetzt ist.
  • Page 11 Funktionen Betriebsanzeige Leuchtet während des Betriebs grün. 2. Schutz-Kontrollleuchte Überspannung: leuchtet rot bei Überspannung oder beim Kurzschluss Offset: leuchtet wenn die Spannung zu den Lautsprecheranschlüssen zu hoch ist. Thermisch: leuchtet wenn die Temperatur zu hoch ist. 3. Filter-Wahlschalter Wenn der Schalter auf LPF steht, ist der Filter auf Niedrigpass geregelt. Wennder Schalter auf HPF steht, ist der Filter auf Hochpass geregelt.

  • Page 12: Fehlerbehebung

    Fehlerbehebung Probleme Grund / Lösung Die Betriebsanzeige leichtet nicht. • Die Sicherung ist lose oder durchgebrannt. - ziehen Sie die Sicherung fest oder ersetzen Sie die Sicherung durch eine neue. • Die Massezuführung ist nicht richtig angeschlossen. - An einem Metallpunkt im Auto befestigen. •...

  • Page 13: Hinweise Zur Entsorgung

    Hinweise zur Entsorgung Befindet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie 2012/19/EU. Diese Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen zur getrennten Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich nach den örtlichen Regelungen und entsorgen Sie Altgeräte nicht über den Hausmüll.

  • Page 14: Technical Data

    Dear Customer, Congratulations on purchasing this equipment. Please read this manual carefully and take care of the following hints on installation and use to avoid technical damages. Any failure caused by ignoring the items and cautions mentioned in the operation and installation instructions are not covered by our warranty and any liability.

  • Page 15: Safety Instructions

    Safety Instructions Power supply • Connect the +12V power supply lead only after all the other leads have been connected, Be sure to connect the ground lead of the unit securely to a metal point of the car, A loose connection may cause a malfunction of the amplifier, •...

  • Page 16: Making Connections

    ◦ when a DC current is generated ◦ when the speaker terminals are short circuited. The PROTECTOR indicator lights up in red and the unit will shut down. lf this happens, turn off the connected equipment, take out the cassette tape or disc, and determine the cause of the malfunction, lf the amplifier has overheated, wait until the unit cools down before use.
  • Page 17 Circuit diagram High-pass Normal Full LEVEL + + + + + + + + - - - - Low-pass LOW BOOST High-pass Inverted Full LEVEL - - - - Low-pass High-pass Normal LEVEL + + + + + + + + Full - - - - Hight-pass...

  • Page 18: Input Connections

    Input Connections Car audio Right channel line output Left channel line output Autoradio To a metal of the car CH 3 CH1 OUT CH 1 CH3/CH4 CH1/CH2 CH 4 CH2 OUT CH 2 X-OVER SUPER BASS X-OVER GAIN GAIN POWER 50Hz 500Hz 50Hz 250Hz MIN MAX...

  • Page 19: Speaker Connections

    Speaker connections 4-speaker system speaker (Min, 4 ohm) speaker (Min, 4 ohm) C500.4 SPEAKER OUT SPEAKER OUT GND REMOTE FUSE BRIDGE BRIDGE - CH2 + - CH1 + - CH4 + - CH3 + speaker (Min, 4 ohm) speaker (Min, 4 ohm) 3-speaker system speaker (Min, 4 ohm)
  • Page 20 2-speaker system For details on the settings of switches and controls, refer to "Location and function of controls. 2-speaker system For details on the settings of switches and controls, refer to "Location and function of controls." 2-speaker system For details on the settings of switches and controls, refer to "Location and function of controls." Left speaker (min.

  • Page 21: Power Connection Leads

    Power Connection Leads C500.4 SPEAKER OUT SPEAKER OUT GND REMOTE FUSE BRIDGE BRIDGE - CH2 + - CH1 + - CH4 + - CH3 + Remote output* Sortie be Car audio +12V Autoradio car battery Fuse...

  • Page 22: Installation

    Installation Before installation • Mount the unit either inside the trunk or under a seat. Choose the mounting location carefully so the unit will not interfere with the normal movements of the driver and it will not be exposed to direct sunlight or hot air from the heater.
  • Page 23 Functioning POWER indicator Lights up in green during operation 2. PROTECTOR indicator Lights up in red when output is powerful or in case of a speaker shortcut. OVER CURRENT: Lights up in red when output is powerful or speaker shortcut. 3.

  • Page 24: Troubleshooting

    Troubleshooting Problems Cause / Solution The power indicator does not light up. • The fuse is loose or blown -- fasten the fuse or change it with a new one. • The ground lead is not securely connected -- fasten a metal point of the car.

  • Page 25: Disposal Considerations

    Disposal Considerations According to the European waste regulation 2012/19/EU this symbol on the product or on its packaging indicates that this product may not be treated as household waste. Instead it should be taken to the appropriate collection point for the recycling of electrical and electronic equipment. By ensuring this product is disposed of correctly, you will help prevent potential negative consequences for the environment and human health, which could otherwise be caused by inappropriate waste handling of this product.
