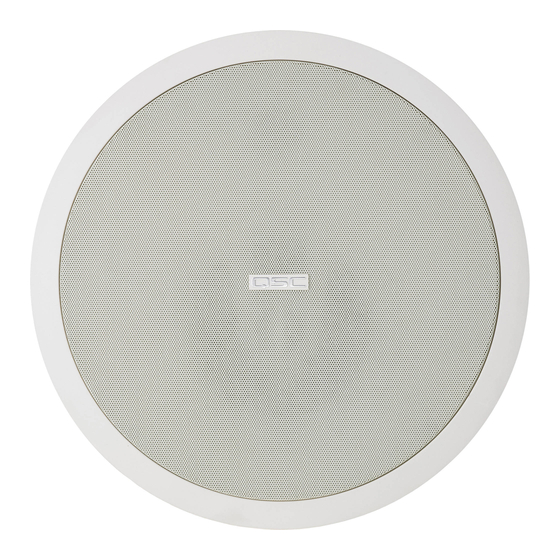

- Page 1 AcousticDesign In-ceiling Loudspeakers AD-CI52T and AD-CI52ST 133 mm (5.25”) two-way *TD-000184-00* TD-000184-00 rev.B User Manual Manual del Usario Manuel de l’utilisateur Bedienhandbuch 用户手册...
-
Page 2: Warranty
(USA only; other countries, see your dealer or distributor) Disclaimer QSC Audio Products, Inc. is not liable for any damage to amplifiers, or any other equipment that is caused by negligence or improper installation and/or use of this loudspeaker product. -
Page 3: What's Included
Both models feature a 5.25” (133mm) low-frequency (LF) driver and a 1”(25mm) dome high-frequency (HF) driver. The AD-CI52ST features a shallow enclosure which is larger in diameter and ported. All models are equipped with an audio transformer suitable for 70V and 100V distributed systems, as well as a tap-selector switch which can bypass the transformer for 8 ohm applications. -
Page 4: Mounting Clamps
Grill Safety Clip The cabinet and the grill both have a small loop of plastic line. The grill’s loop has a clip attached. Using the grill clip, attach the grill to the cabinet’s loop. This will help prevent the grill from falling should it become detached. -
Page 5: Installation Procedure
Installation Procedure 1- Using the included C-ring or the dimensions provided, trace a cutout pattern onto the ceiling surface. 2- Cut the mounting hole. Use a sharp tool to avoid stressing or cracking the mount- ing surface. 3- Pull the wires through the hole. 4- Pass the two suspended ceiling support brackets through the hole and place as shown in the illustration. -
Page 6: Specifications
1- All frequency ranges specified refer to measured half-space response (2 pi). 2- Calculated maximum peak SPL at 1 m, half-space, speaker operating at rated rms power pink noise input, 50 Hz to 20 kHz. 3- Maximum input power tested in accordance with IEC recommendations; 50 Hz to 20 kHz band limiting, 6 dB signal crest factor. - Page 7 CUTOUT HOLE DIAMETER = 191 mm (7.50") USE C-RING FOR TEMPLATE MATERIAL THICKNESS RANGE FOR CLAMP MOUNTING = 5.6 - 19.0 mm (0.22" - 0.75") AD-CI52ST Dimensions HOLE CUTOUT DIAMETER = 297 mm (11.70") USE C-RING FOR TEMPLATE MATERIAL THICKNESS RANGE FOR CLAMP MOUNTING = 5.6 - 19.0 mm (0.22" - 0.75")
- Page 8 Garantía (sólo EE.UU.; consulte a su concesionario o distribuidor si desea información para otros países) Liberación de responsabilidad QSC Audio Products, Inc. no es responsable por ningún daño a los amplificadores, o a cualquier otro equipo, que sea causado por negligencia o por instalación y/o uso inadecuado de este altavoz.
-
Page 9: Opciones De Instalación
Introducción Le felicitamos y agradecemos la compra de su altavoz de cielo raso. Los modelos AD-CI52T y AD-CI52ST ofre- cen un excelente rendimiento acústico en un paquete atractivo y fácil de instalar. Por favor revise detenidamente estas instrucciones y siga las recomendaciones. Consulte a un instalador profesional licenciado si no está... - Page 10 Sujetador de seguridad de la rejilla Tanto el gabinete como la rejilla tienen un pequeño bucle de cable de plástico. El bucle de la rejilla tiene conectado un sujetador. Con el sujetador de la rejilla, conecte la rejilla en el bucle del gabinete. Esto ayudará a evitar que la rejilla se caiga en caso de que se desconecte.
-
Page 11: Procedimiento De Instalación
Procedimiento de instalación 1- Con el anillo en C que se incluye o las dimensiones que se indican, trace el patrón de corte en la superficie del cielo raso. 2- Haga el orificio de montaje. Use una herramienta filosa para evitar aplicar tensión o agrietar la superficie de montaje. - Page 12 QSC Audio Products - Garantie limitée de 3 ans QSC Audio Products, Inc. (" QSC ") garantit que ses produits sont dépourvus de tout vice de fabrication et /ou de matériel pen- dant une période de trois (3) ans à partir de la date de vente, et remplacera les pièces défectueuses et réparera les produits qui fonctionnent mal dans le cadre de cette garantie si le défaut survient dans des conditions normales d'installation et d'utilisation...
-
Page 13: Options D'installation
Les deux modèles ont un étage d'attaque basse fréquence (LF) de 13,3 cm et un étage d'attaque haute fréquence bombé (HF) de 2,5 cm placés dans un boîtier étanche. Le modèle AD-CI52ST a un boîtier peu épais, mais d'un plus grand diamètre et à résonance. Tous les modèles sont équipés d'un transformateur audio adapté... - Page 14 Clip de sécurité de la grille L'armoire et la grille ont toutes deux une petite boucle formée par un cordon en plastique. Un clip est attaché à la boucle de la grille. À l'aide du clip de la grille, attacher la grille à la boucle de l'arm- oire.
-
Page 15: Procédure D'installation
Procédure d'installation 1- À l'aide du support en C fourni ou des dimensions fournies, tracer le contour de la découpe sur la surface du plafond. 2- Découper le trou. Utiliser un outil pointu pour éviter d'affaiblir ou de fissurer la surface de fixation. 3- Tirer les fils à... - Page 16 Beschränkte Dreijahresgarantie durch QSC Audio Products QSC Audio Products, Inc. ("QSC") gewährleistet, dass ihre Produkte für einen Zeitraum von drei (3) Jahren ab dem Kaufdatum keine Material- und/oder Herstellungsfehler aufweisen werden, und QSC verpflichtet sich zum Ersatz defekter Teile und zur Reparatur nicht ordnungsgemäß...
- Page 17 Beide Modelle besitzen einen 5.25"-Niederfrequenz (NF)-Druckkammertreiber sowie einen 1"-Hochfrequenz (HF)-Druckkammertreiber in einem gekapselten Gehäuse. Der AD-CI52ST weist ein flaches Gehäuse mit einem größeren Durchmesser und Anschlüssen auf. Alle Modelle sind mit einem für verteilte 70-V- und 100-V-Systeme ausgelegten Audio-Transformator sowie mit einem Stufenwahlschalter ausgerüstet, mit dem der Transformator für 8-Ohm-Anwendungen umgangen werden kann.
- Page 18 Gitter-Halteclip An Gehäuse und Gitter befindet sich eine kleine, aus einer Plastikleine bestehende Schlaufe. An der Gitter- schlaufe ist ein Halteclip angebracht. Mithilfe dieses Halteclips wird das Gitter an der am Gehäuse ange- brachten Schlaufe befestigt. Auf diese Weise wird ein Herunterfallen des Gitters bei einer eventuellen Ablö- sung vom Lautsprecher verhindert.
- Page 19 Montageverfahren 1- Verwenden Sie den inbegriffenen C-Ring als Schablone oder die vorgegebenen Abmessungen, um das Muster des Ausschnitts auf die Deckenoberfläche zu übertragen. 2- Schneiden Sie das Montageloch aus. Verwenden Sie dazu ein scharfes Werkzeug, um die Montagefläche nicht zu stark zu belasten und evtl. Sprünge zu verhindern. 3- Ziehen Sie die Drähte durch das Loch.
- Page 20 2- 保存这些规定。 3- 注意所有警告。 4- 遵守这些规定。 5- 只能用干布擦拭。 6- 按照 QSC Audio Product 的说明并在授权的专业工程师的指导下安装。 7- 不要在热源附近安装，热源指可产生热量的设备，如散热器、热中央处理注 册器、炉子或者其他设备 （包括放大器） 。 8- 只使用 QSC Audio Products, Inc. 的配件。 9- 只使用标明为 QSC Audio Products 生产的托架。 10- 由合格人员进行维护。设备如果受到损坏，就需要进行维修。 等边三角形内带箭头的闪电符号警告用户该产品外壳内的非绝缘 “危险”电压 会对人身产生电击危险。 等边三角形内的惊叹号提示用户本手册中重要的操作和维护说明。 警告！在放置、安装、装配或者悬置任何扬声器产品前，请检查所有的硬件、 吊具、机壳、传感器、支架和相关设备是否有损坏。任何丢失、腐蚀、变形或...
- Page 21 简介 祝贺并感谢您购买吸顶式扩音器。 AD-CI52T 和 AD-CI52ST 型扩音器具有卓越的声音性能并且易于安装，同 时，其外观也极富魅力。请仔细阅读这些说明并按以下建议进行操作。如果您有任何无法确定的安装问 题，请咨询授权的专业安装人员。 这两种型号都是密封式外壳， 内配有一个 5.25” 低频 (LF) 扬声器单元和一个 1” 半球形高频 (HF) 扬 声器单元。AD-CI52ST 为中空外壳，直径较大，并有开孔。所有型号都配有一个适合于 70V 和 100V 分 步式系统的音频变压器，以及一个可以将变压器分路到 8 欧姆应用中的分线选择器开关。 包装箱内容 吸顶式扩音器包装箱内包括以下内容：- 扩音器机壳 - 防护栅格组件 - 两个用于吊顶安装的支架 - 用于吊顶和其他吸顶式安装时的 C 型环支架 - 用于紧固 C 型环与支架的自攻螺丝 (M4.2 X 1.4 X 10mm) - 用于将塑胶栅格上的固定线夹在一起的栅格夹...
- Page 22 栅格安全夹 机壳和栅格均有一个小塑料绳扣环。栅格的 扣环上附有一个夹具。使用栅格夹，将栅格 连接在机壳的扣环上。这将有助于防止栅格 在拆下时脱落。 aaaaaaaaa aaaaaaaaa aaaaaaaaa aaaaaaaaa aaaaaaaaa aaaaaaaaa aaaaaaaaa aaaaaaaaa aaaaaaaaa aaaaaaaaa aaaaaaaaa 连接 将信号线连接到接线盒连接器，注意极性。将另 一个扩音器连接到剩下的连接器上。连接器串 联，内部连接最大额定功率 400W。 其他建议和重要信息 移除栅格：小心撬动栅格外部四周边缘部分，或插入一个小金属钉或钩，然后在周围均匀拉起，可将栅格移 除。 如果操作中听到卡嗒声或嗡嗡声，可能需要在承轨和天花板和 （或） t 信道之间放入减振材料。 承轨沿其有效长度有孔可以连接 C 型环支架。这就可沿天花板宽边将截断面置于许多位置上。 使用辅支撑扣！ 扩音器可能会产生相当大的振动。除了确保所有 金属构件的正确安装外，您还必须在扩音器音箱 上使用辅支撑扣以确保扩音器有适当的结构性支 撑。这在主安装发生故障时，可将扩音器从天花 板坠落的机率降至最低。任何用作辅支撑线的缆 绳或金属线必须有足够的强度可以支撑数倍于扩 音器的重量。不要在辅支撑系统中使用绳索、细 绳 ,、麻绳或其他纺织线，因为这些线容易被切 断或着火。辅支撑附着点和任何内建的扣件也必...
- Page 23 安装程序 1- 使用内附的 C 型环或提供的尺寸，在天花板表面描出截断 面的图型。 2- 挖出安装孔。使用尖利的工具以免压迫安装表面或使安装 表面破碎。 3- 将电线从安装孔中拉出。 4- 按说明放置两个吊顶支架槽在安装孔旁。确认部分紧贴天 花板的平直支架对准该孔。如果是非吊顶安装，则不需要这 些支架。 5- 将 C 型环支架穿入安装孔。首先将截断槽滑入安装孔，然 后旋转支架以使它通过安装孔。确认电线穿过环。 6- 放置支架，用提供的螺丝刀将 C 型环支架紧固在每个支架 上。如果是非吊顶安装，跳过该步骤。 7- 松开连接盖板的固定螺丝以打开盖板。将合适的非金属护 套电缆连接器安装进盖板孔。 8- 临时支撑扩音器音箱，这样，就有足够的空隙使电线穿过 扩音器音箱的顶部进行布线和收尾。 9- 找到扩音器内藏的接线盒连接器。完全松开电线固定螺 丝。 10- 将电线的端头剥去约 5 mm (0.2” ) 并将之插入适当的连接 器位置。完全紧固电线固定螺丝。...
- Page 24 Customer Service FAX World Wide Web: E-mail:info@qscaudio.com service@qscaudio.com QSC Audio Products, Inc. 1675 MacArthur Boulevard Costa Mesa, California 92626 USA ©2005, “QSC” and the QSC logo are registered with the U.S. Patent and Trademark Office. QSC Audio Products, Inc. 1675 MacArthur Boulevard...
