Leakage Clamp TRMS Meter with
Power Function
MD 9272
Instruction manual
Bedienungsanleitung
Version .1.8; Code 20 752 381

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MD 9272 and is the answer not in the manual?

Questions and answers

Related Manuals for METREL MD 9272

Summary of Contents for METREL MD 9272

  • Page 1 Leakage Clamp TRMS Meter with Power Function MD 9272 Instruction manual Bedienungsanleitung Version .1.8; Code 20 752 381...
  • Page 2 Test & Measurement Unit 16, 1st Qtr Business Park Blenheim Road Epsom Surrey KT19 9QN, GREAT BRITAINE-mail: info@metrel.co.uk Internet: http://www.metrel.co.uk/ © 2015, 2016 METREL Mark on your equipment certifies that this equipment meets the requirements of all EU (European Union) related regulations.

  • Page 3: Table Of Contents

    MD9272 Leakage Clamp TRMS Meter with Power Function Table of contents / Inhalt English 1. General Instructions ..................... 4 2. Instrument Description ....................6 3. Description of Functions .................... 11 4. Data Retention Mode ....................19 5. Technical Specifications .................... 20 6.

  • Page 4: General Instructions

    MD9272 Leakage Clamp TRMS Meter with Power Function General Instructions 1. General Instructions This instrument has been designed in accordance with IEC 61010 series standards that regulates safety requirements for the electronic measuring equipment and current measuring clamps. Present user manual shall be read carefully in order to get the best out of this equipment.
  • Page 5 MD9272 Leakage Clamp TRMS Meter with Power Function General Instructions Symbols The symbols used in this manual and in the equipment are as follows: Warning: check the instruction manual. Any incorrect use may cause damage to the equipment or its components. Earth Complies with European Union Directives.

  • Page 6: Instrument Description

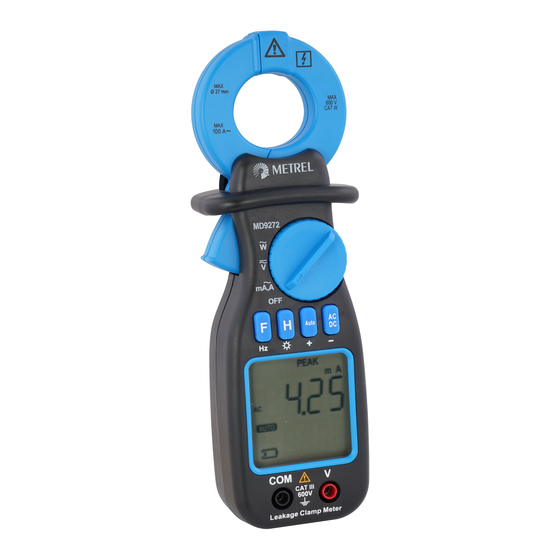

    MD9272 Leakage Clamp TRMS Meter with Power Function Instrument Description 2. Instrument Description Becoming familiar with the equipment 1 Transformer jaws 2 Protection ring 3 Jaw opening trigger 4 Function switch 5 Keypad 6 LCD display 7 Terminals Transformer clamps Capture the a.c.
  • Page 7 MD9272 Leakage Clamp TRMS Meter with Power Function Instrument Description Table 1. Keyboard Function F – Function Any position of the Function selection key. Depending on the rotary switch rotary switch position, the functions will vary, (refer to section 3). Pressing this button cycles through the various functions.
  • Page 8 MD9272 Leakage Clamp TRMS Meter with Power Function Instrument Description LCD Screen Data retention indication. Maximum reading indication. Minimum reading indication. Peak measurement function, this is the maximum value of the PEAK measured magnitude, whether voltage or current. Phase angle measurement function of the current in reference to the voltage.
  • Page 9 MD9272 Leakage Clamp TRMS Meter with Power Function Instrument Description Volts. Reactive Volt amperes, Reactive Kilovolt amperes. Reactive power VAr, kVAr measuring units. VA, kVA Volt amperes, Kilovolt amperes. Apparent power measuring units. W, kW Watts, Kilowatts. Active power measuring units. Indicates the measurement of a percent value.
  • Page 10 MD9272 Leakage Clamp TRMS Meter with Power Function Instrument Description Measurement of power Measurement of current Measurement of voltage Standby Mode If the clamp-meter is not used for a period of 15 minutes, the screen will go blank and the clamp-meter will go into standby mode.

  • Page 11: Description Of Functions

    MD9272 Leakage Clamp TRMS Meter with Power Function Description of Functions 3. Description of Functions Measuring mA, A and V The following sections show the functions available in the current (mA and A) and voltage (V) measurement mode (positions of the rotary switch in mA, A and V). To select the desired function the key shall be pressed repeatedly until this is selected.
  • Page 12 MD9272 Leakage Clamp TRMS Meter with Power Function Description of Functions Intelligent loss analysis (mA measurement only) The clamp A-meter includes an algorithm that allows determining the cause for the current loss. This mode is enabled only when current is measured in the mA range and TRMS measurement is selected.
  • Page 13 MD9272 Leakage Clamp TRMS Meter with Power Function Description of Functions In this mode, data retention and registering of maximum and minimum values is possible by using the key. Harmonic analysis function (percentage values) In this function, the measurement of the percentage value of a harmonic (1 through to 19) as a percentage of the fundamental harmonic (the 1st one) also called the fundamental frequency is activated.
  • Page 14 MD9272 Leakage Clamp TRMS Meter with Power Function Description of Functions In this mode, data retention and registering of maximum and minimum values is possible by using the H key.
  • Page 15 MD9272 Leakage Clamp TRMS Meter with Power Function Description of Functions Peak retention function In this function, the peak value of the waveform is shown. The peak value is the highest measured value of the waveform and is usually higher than the effective value (also known as the TRMS value) e.g.
  • Page 16 MD9272 Leakage Clamp TRMS Meter with Power Function Description of Functions Measuring Power In the following sections, the functions available in the power measuring mode (position W of the rotary switch) will be shown. To select the desired function the key must be pressed repeatedly until the required function is selected.
  • Page 17 MD9272 Leakage Clamp TRMS Meter with Power Function Description of Functions Reactive Power Measurement In this function the measurement of the reactive power is shown together with the measurement of the power factor. If the load is inductive, the symbol will appear on the screen and if the load is capacitive, the symbol will appear on screen.
  • Page 18 MD9272 Leakage Clamp TRMS Meter with Power Function Description of Functions Phase displacement measurement In this function the phase displacement measurement between the voltage and the current is shown in degrees. The position of the voltage terminals and the jaw should be taken into account the red terminal should be connected in line terminal and the jaw should be connected in such a way that the current flows in the direction indicated on the jaw toward load.

  • Page 19: Data Retention Mode

    MD9272 Leakage Clamp TRMS Meter with Power Function Data Retention Mode 4. Data Retention Mode To access the data retention mode the key needs to press; by pressing the key repeatedly the HOLD, MAX and MIN modes can be selected. The three modes are available in all the measuring functions except in the peak measurement.

  • Page 20: Technical Specifications

    MD9272 Leakage Clamp TRMS Meter with Power Function Technical Specifications 5. Technical Specifications General specifications · Environment conditions: Measurement Category – clamp- CAT III 600V meter Measurement Category – Test CAT III 600V Lead 100 A Maximum Current Pollution degree: Altitude <...
  • Page 21 MD9272 Leakage Clamp TRMS Meter with Power Function Technical Specifications Measurement specifications Current and voltage Automatic ranging within the same function. TRMS value Function Range Resolution Accuracy ± 0.8 % of reading ± 3 digits 40 mA 0.01 mA ± 0.8 % of reading ± 3 digits 400 mA 0.1 mA ±...
  • Page 22 MD9272 Leakage Clamp TRMS Meter with Power Function Technical Specifications Crest Factor Function Range Resolution Accuracy ± 2 % of reading ± 2 digits mA, A, V 1.00 ... 2.99 0.01 3.00 … 9.99 ± 3 % of reading ± 5 digits 0.01 Peak Value Sampling...

  • Page 23: Maintenance

    MD9272 Leakage Clamp TRMS Meter with Power Function Maintenance 6. Maintenance This section provides basic maintenance information, including instructions for battery replacement. Do not try to repair or carry out maintenance tasks on your clamp-meter unless you are qualified for the same and have the corresponding information on maintenance, calibration and performance tests.

  • Page 24: Limited Warranty

    METREL's warranty does not apply to accessories, fuses, fusible resistors, spark gaps, batteries or any product which, in METREL's opinion, has been misused, altered, neglected, or damaged by accident or abnormal conditions of operation or handling.

  • Page 25: Allgemeine Anweisungen

    MD9272 Leckstromzange TRMS-Messer mit Leistungsfunktion Allgemeine Anweisungen 1. Allgemeine Anweisungen Dieses Gerät wurde in Übereinstimmung mit der Norm IEC61010 entwickelt, die die Anforderungen für die elektronische Messausrüstung und Strommmesszangen bestimmt. Um die bestmögliche Leistung aus dieser Ausrüstung herauszuholen, lesen Sie das vorliegende Benutzerhandbuch bitte sorgfältig durch und halten Sie immer die Sicherheitsanweisungen ein.
  • Page 26 MD9272 Leckstromzange TRMS-Messer mit Leistungsfunktion Allgemeine Anweisungen (1): Die Überspannungskategorie III ist für Messungen in der Gebäudeinstallation ausgelegt. Beispiele sind Messungen an Verteilern, Leistungsschaltern, Kabel, Stromschienen, Verteilerkästen, Schaltern, Steckdosen in der festen Installation, Geräte für den industriellen Einsatz und einige andere Geräte wie z.B. stationäre Motoren mit festem Anschluss an die Installation…...

  • Page 27: Gerätebeschreibung

    Gerätebeschreibung MD9272 Leckstromzange TRMS-Messer mit Leistungsfunktion 2. Gerätebeschreibung Vertraut machen mit der Ausrüstung 1 Transformator-Klemmbacken 2 Schutzring 3 Auslöser zum Öffnen der Klemmbacke 4 Funktionsschalter 5 Tastatur 6 LCD display 7 Klemmen Transformatorzangen Erfassen den durch den Leiter fließenden AC. DC kann nicht gemessen werden. Tastatur Die Amperemeter-Zangentastatur besteht aus vier Drucktasten.
  • Page 28 Gerätebeschreibung MD9272 Leckstromzange TRMS-Messer mit Leistungsfunktion Tabelle 1. Tastatur Taste Gebrauch Funktion F – Funktion Eine beliebige Position Funktionsauswahltaste. In Abhängigkeit des Drehschalters von der Schalterstellung des Drehschalters variieren die Funktionen (siehe Abschnitt 3). Das Drücken dieser Taste führt durch die verschiedenen Funktionen.
  • Page 29 Gerätebeschreibung MD9272 Leckstromzange TRMS-Messer mit Leistungsfunktion LCD-Bildschirm Datenspeicherungsanzeige Maximale Messwertanzeige Minimale Messwertanzeige Peak-Messfunktion; hierbei handelt es sich um den Höchstwert der Wellenlänge der gemessenen Spannungs- oder Stromstärke PEAK Phasenwinkel-Messfunktion des Stroms mit Blick auf die Spannung Zeigt an, dass der Strom vorn liegt, verglichen mit der Spannung Zeigt an, dass der Strom zurückliegt verglichen mit der Spannung Anzeige eines Verlusts, möglicherweise aufgrund von...
  • Page 30 Gerätebeschreibung MD9272 Leckstromzange TRMS-Messer mit Leistungsfunktion Volt Reaktive Voltampere, Reaktive Kilovoltampere. Reaktive VAr, kVAr Leistungsmaßeinheiten Voltampere, Kilovoltampere. Maßeinheiten für die VA, kVA Scheinleistung Watt, Kilowatt. Reaktive Leistungsmaßeinheiten W, kW Zeigt die Messung eines Prozentwerts an Oberwellenverzerrungsrate insgesamt Leistungsfaktor OBERWELLE Anzeige der gemessenen Oberwelle Frequenzmaßeinheit Anzeige, dass der Bereich automatisch ausgewählt wird Voller Ladestand des Akkus...
  • Page 31 Gerätebeschreibung MD9272 Leckstromzange TRMS-Messer mit Leistungsfunktion Leistungsmessung Strommessung Spannungsmessung Standby-Modus Wird die Zange für einen Zeitraum von 15 Minuten nicht verwendet, wird der Bildschirm dunkel und wechselt in den Standby-Modus. Um die Zange aus dem Standby-Modus zu holen, muss der Drehschalter in die OFF-Stellung gebracht und dann zurück in die Funktion, um den Bildschirm zu reaktivieren.

  • Page 32: Beschreibung Der Funktionen

    MD9272 Leckstromzange TRMS-Messer mit Leistungsfunktion Funktionsbeschreibung 3. Beschreibung der Funktionen Messung von mA, A und V Die folgenden Abschnitte zeigen die im Strom- (mA und A) und Spannungs- (V) Messmodus verfügbaren Funktionen an (Positionen des Drehschalters in mA, A und V). Um die gewünschte Funktion auszuwählen, müssen Sie wiederholt die -Taste drücken, bis die gewünschte Funktion ausgewählt wurde.
  • Page 33 MD9272 Leckstromzange TRMS-Messer mit Leistungsfunktion Funktionsbeschreibung Intelligente Verlustanalyse (nur mA-Messung) Die Amperemeter-Zange enthält einen Algorithmus, der die Bestimmung der Ursache für den Stromverlust ermöglicht. Dieser Modus ist nur aktiviert, wenn Strom in der mA- Maßstab gemessen und die effiziente Wertmessung ausgewählt wird. In der Messfunktion des effizienten Werts werden ein oder zwei Symbole auf dem Bildschirm angezeigt, die über den möglichen Grund für den Verlust informieren.
  • Page 34 MD9272 Leckstromzange TRMS-Messer mit Leistungsfunktion Funktionsbeschreibung Oberwellenanalysefunktion (Prozentwerte) In dieser Funktion können wir die Messung des Prozentwerts einer Oberwelle (1 bis 19) als ein Prozentsatz der essentiellen Oberwelle (die erste) sehen, die auch Grundfrequenz genannt wird. Anfänglich wird mit Oberwelle 1 begonnen, aber dies kann mit den + und - Tasten geändert werden.
  • Page 35 MD9272 Leckstromzange TRMS-Messer mit Leistungsfunktion Funktionsbeschreibung Peak-Speicherungsfunktion In dieser Funktion wird der Höchstwert der Wellenform angezeigt. Der Höchstwert ist der höchste gemessene Wert der Wellenform und ist normalerweise höher als der effiziente Wert (auch als TRMS-Wert bekannt), z. B. ist der Höchstwert für ein perfektes sinusförmiges Signal 1,41 Mal so hoch wie der effiziente Wert.
  • Page 36 MD9272 Leckstromzange TRMS-Messer mit Leistungsfunktion Funktionsbeschreibung Leistungsmessung In den folgenden Abschnitten werden die im Leistungsmessmodus verfügbaren Funktionen (Position W des Drehschalters) angezeigt. Um die gewünschte Funktion auszuwählen, muss die -Taste wiederholt gedrückt werden, bis die erforderliche Funktion ausgewählt wurde. Aktive Leistungsmessung In dieser Funktion wird die Messung der aktiven Leistung zusammen mit der Messung des Leistungsfaktors auf dem Bildschirm angezeigt.
  • Page 37 MD9272 Leckstromzange TRMS-Messer mit Leistungsfunktion Funktionsbeschreibung Reaktive Leistungsmessung In dieser Funktion wird die Messung der reaktiven Leistung zusammen mit der Messung des Leistungsfaktors angezeigt. Wenn die Last induktiv ist, erscheint das Symbol auf dem Bildschirm und wenn die Last kapazitiv ist, erscheint das Symbol auf dem Bildschirm.
  • Page 38 MD9272 Leckstromzange TRMS-Messer mit Leistungsfunktion Funktionsbeschreibung Messung der Phasenverschiebung In dieser Funktion wird die Messung der Phasenverschiebung zwischen der Spannung und dem Strom in Grad angezeigt. Die Position der Spannungsklemmen und der Klemmbacke müssen berücksichtigt werden; die rote Klemme sollte an die Phasenklemme und die Klemmbacke so angeschlossen werden, dass der Strom in die auf der Klemmbacke angezeigte Richtung fließt.

  • Page 39: Datenspeicherungsmodus

    MD9272 Leckstromzange TRMS-Messer mit Leistungsfunktion Datenspeicherungsmodus 4. Datenspeicherungsmodus -Taste gedrückt werden; Um auf den Datenspeicherungsmodus zuzugreifen, muss die durch wiederholtes Drücken der Taste können die Modi HOLD, MAX und MIN ausgewählt werden. Die drei Modi sind in allen Messfunktionen verfügbar, außer in der Spitzenmessung.

  • Page 40: Technische Daten

    MD9272 Leckstromzange TRMS-Messer mit Leistungsfunktion Technische Daten 5. Technische Daten Allgemeine Spezifikationen - Umweltbedingungen: Überspannungskategorie des Messgerätes CAT III 600V Überspannungskategorie der Messleitungen CAT III 600V Maximaler Strom 1 100 A Kontaminationsgrad: Höhe < 2000 m 0ºC – 40ºC (<80% H.R., <10ºC ohne Betriebstemperatur Kondensation) 10 ºC –...
  • Page 41 MD9272 Leckstromzange TRMS-Messer mit Leistungsfunktion Technische Daten Messdaten Strom und Spannung Alle Skalenänderungen innerhalb einer gleichen Funktion erfolgen automatisch. Effizienter Wert Auflösung Genauigkeit Funktion Bereich ± 0,8% des Ablesewerts ± 3 Stellen 40 mA 0,01 mA ± 0,8% des Ablesewerts ± 3 Stellen 400 mA 0,1 mA ±...
  • Page 42 MD9272 Leckstromzange TRMS-Messer mit Leistungsfunktion Technische Daten Komponente Harmonischer Oberwellen Scheitelfaktor Auflösung Funktion Bereich Genauigkeit ± 2% des Ablesewerts ± 2 Stellen mA, A, V 1,00 ... 2,99 0,01 3,00 … 9,99 ± 3% des Ablesewerts ± 5 Stellen 0,01 Höchstwert Abtastung Auflösung Genauigkeit...

  • Page 43: Wartung

    MD9272 Leckstromzange TRMS-Messer mit Leistungsfunktion Wartung 6. Wartung diesem Abschnitt werden grundlegende Wartungsinformationen gegeben, einschließlich Anweisungen für den Batterieaustausch. Versuchen Sie nicht, Wartungsarbeiten an Ihrer Zange durchzuführen, es sei denn, Sie sind dafür qualifiziert und haben die entsprechenden Informationen zur Wartung, Kalibration und Leistungsprüfung.
  • Page 44 Um die Garantieleistung zu erhalten, müssen Sie Ihren Lieferanten kontaktieren oder das Produkt mit Kaufbeleg und Fehlerbeschreibung, Porto und vorausbezahlter Versicherung senden an METREL UK, Unit 1, Hopton House, Ripley Drive, Normanton, West Yorkshire, WF6 1QT. METREL übernimmt keine Verantwortung für Transportschäden.
