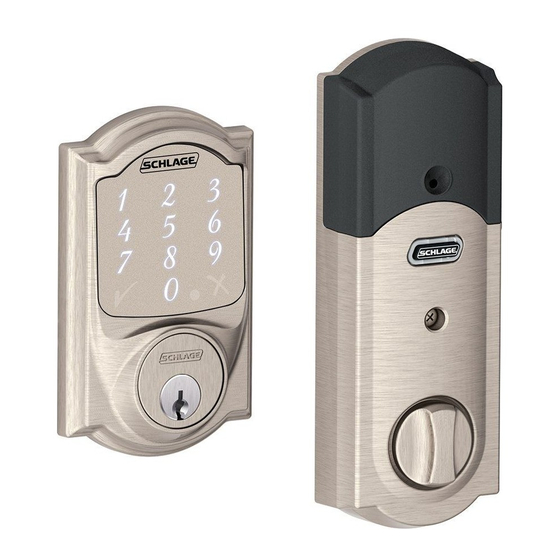

Schlage Sense Installation Instructions Manual
  1. Manuals
  2. Brands
  3. Schlage Manuals
  4. Locks
  5. SENSE
  6. Installation instructions manual

Schlage Sense Installation Instructions Manual

Hide thumbs Also See for Sense:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

See also: User Manual , Manual
For Smartphone-friendly
interactive instructions
Tap or click here
Installation Instructions
Download the
Schlage Sense app
to get started!

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Sense and is the answer not in the manual?

Questions and answers

Related Manuals for Schlage Sense

Summary of Contents for Schlage Sense

  • Page 1 For Smartphone-friendly interactive instructions Tap or click here Installation Instructions Download the Schlage Sense app to get started!
  • Page 2 Reinforcement Plate Set Screw Bolt/Strike Screws Support Plate Screws (2) Alarm Assembly Screw Reinforcement Screws (2) Need Help? For technical documents and videos, U.S.A.: 888-805-9837 visit schlage.com or the Help Center Canada: 800-997-4734 in the Schlage Sense app. Mexico: 018005067866...

  • Page 3: Table Of Contents

    Let’s get started! Once you have all your tools together, please follow each step carefully and in order. Because this is an electronic lock, the order of steps is very important. If you skip a step, you may have to perform a factory default reset and start over. You will definitely need this tool: You may also need these tools: •...

  • Page 4: Download The App

    Be sure to accept any available firmware upgrades. The app will alert you to upgrades and walk you through the process. The Schlage Sense app works on iPhone®, iPad®, and iPod touch® with iOS 9.3 or later or devices with Android 5.0 or later.

  • Page 5: Check Door/Frame Dimensions

    » To connect your lock to your iOS or Android phone, follow the instructions in the Schlage Sense app. You will use the HomeKit™ setup code or the Programming Code to complete pairing. One label has your default Programming and access codes.

  • Page 6: Install Bolt And Strike

    Install bolt and strike. Adjust bolt length, if necessary. • If the backset (see step 5 on page 5) of your door was 2C\,” (60 mm), you do not need to do anything. Proceed to step 7b. • If the backset (see step 5 on page 5) of your door was 2C\v” (70 mm), you need to adjust your bolt.

  • Page 7: Install The Bolt Into The Door

    Install the bolt into the door. Choose the picture below that matches your door. Figure B: No Mortise FIgure A: Mortise Make sure the word TOP faces up when installing the bolt. Actual Size (2) Use a block of wood and a hammer (not included) to tap the bolt into place.

  • Page 8: Test Bolt Alignment

    4. If the operation was not smooth, or if the bolt did not fully extend, adjust your frame and/or door preparation. Go to answers.schlage.com and watch the video Proper Alignment of Door and Frame for a Smoothly Operating Lock for further instructions.

  • Page 9: Install The Support Plate On The Inside Of The Door

    Install the Support Plate on the inside of the door. » Make sure the Touchscreen and Support Plate are straight on the door before tightening the screws. Tighten screws fully to prevent the lock from moving over time. Hold the Touchscreen on the outside of the door while you tighten the screws.

  • Page 10: Connect The Cable To The Alarm Assembly

    Connect the cable to the Alarm Assembly. » Locate the screws in step 9d before beginning this step so they will be handy when you need them. The connector fits only one way. Match the dot on the connector with the dot on the circuit board.

  • Page 11: Secure The Alarm Assembly To The Support Plate

    Secure the Alarm Assembly to the Support Plate. Install the lower screw first. Actual Size Actual Size 8-32 x .187 UP 8-32 x 1Z\,” FHMS NOTE Please do not rotate the thumbturn at this time. It may not rotate easily. Setup will be performed after installation is complete. Install the Batteries.

  • Page 12: Install The Battery Cover

    DO NOT install screw! Set up the Lock. 1. Open the door if it is not already open. 2. Press the Outside Schlage Button. 3. Enter one of the default access codes into the lock (see label shown in step 6 on page 5).

  • Page 13: Extend The Bolt (Lock) Using The Touchscreen

    11). If that does not help, make sure the cable is connected to the Alarm Assembly and is not crimped (see step 9b on page 10). 2. If the lock had power but you need to adjust your door/frame, please go online to answers.schlage.com for complete adjustment instructions and videos.
  • Page 14 Spacer Removal (Option for small crossbores only) ONLY if your door has less than a 2Z\,” (54 mm) crossbore, remove the spacer as shown. Less than 2Z\," (54 mm) Crossbore 1. Remove screw. 2. Rotate and remove 3. Replace screw. spacer.

  • Page 15: Continue To The User Guide

    Google Play and the Google Play logo are trademarks of Google Inc. Android is a trademark of Google Inc. Need Help? For technical documents and U.S.A.: 888-805-9837 videos, visit schlage.com or Canada: 800-997-4734 download the Schlage Sense app. Mexico: 018005067866 15 15...
  • Page 17 Guía de instalación CERRADURA INTELIGENTE...
  • Page 18 Tornillo de la unidad Tornillos de de la alarma refuerzo (2) ¿Necesita ayuda? Para acceder a documentos y videos EE. UU.: 888-805-9837 técnicos, visite schlage.com o el Centro Canadá: 800-997-4734 de ayuda en la aplicación de Schlage México: 018005067866 Sense. 18 18...
  • Page 19 ¡Comencemos! Una vez que haya reunido todas sus herramientas, siga cada paso con atención y en orden. Debido a que esta es una cerradura electrónica, el orden de los pasos es muy importante. Si omite un paso, es probable que deba restablecer la configuración predeterminada de fábrica y volver a comenzar.

  • Page 20: Descargue La Aplicación

    Descargue la aplicación Schlage Sense desde App Store y Google Play. Solo ingrese «Schlage Sense» para encontrar la aplicación. La aplicación Schlage Sense funciona en dispositivos iPhone, iPad y iPod Touch con iOS 9.3 o superior, o dispositivos con Android 5.0 o superior.

  • Page 21: Consulte Las Dimensiones De La Puerta/Marco

    » Para conectar la cerradura a su teléfono iOS o Android, siga las instrucciones en la aplicación Schlage Sense. Utilizará el código de configuración de HomeKit o el código de programación para completar el emparejamiento. Una etiqueta posee sus códigos predeterminados de programación y...

  • Page 22: Instale El Perno Y La Cerradura

    Instale el perno y la cerradura. Ajuste la longitud del perno, de ser necesario. • Si la entrada (ver el paso 4 en la página 21) de su puerta era de 2C\,” (60 mm), no necesita realizar otra acción. Avance al paso 7b. •...

  • Page 23: Instale El Perno En La Puerta

    Instale el perno en la puerta. Seleccione la imagen que coincida con su puerta. Figura B: Sin mortaja FIgura A: Mortaja Asegúrese de que la palabra ARRIBA quede hacia arriba al instalar el perno. Use un bloque de madera Tamaño real (2) y un martillo (no incluido) para golpear y colocar el perno en su lugar.

  • Page 24: Prueba La Alineación Del Perno

    4. Si la operación presentó complicaciones, o si el perno no se extendió por completo, ajuste el marco o la preparación de la puerta. Visite answers.schlage.com y mire el video Proper Alignment of Door and Frame for a Smoothly Operating Lock (Alineación correcta de la puerta y el marco para un correcto funcionamiento de la cerradura) para obtener más instrucciones.

  • Page 25: Instale La Placa De Soporte En La Parte Interna De La Puerta

    Instale la placa de soporte en la parte interna de la puerta. » Asegúrese de que la pantalla táctil y la placa de soporte están derechas en la puerta antes de ajustar los tornillos. Ajuste los tornillos firmemente para impedir que la cerradura se mueva con el tiempo.

  • Page 26: Conecte El Cable A La Unidad De La Alarma

    Conecte el cable a la unidad de la alarma. » Ubique los tornillos del paso 9d antes de comenzar este paso para tenerlos a mano cuando los necesite. El conector se coloca de un solo lado. Haga coincidir el punto blanco en el conector con el punto blanco en la placa de circuito.

  • Page 27: Sujete La Unidad De La Alarma A La Placa De Soporte

    Sujete la unidad de la alarma a la placa de soporte. Instale primero el tornillo inferior. Tamaño real Tamaño real 8-32 x .187 UP 8-32 x 1Z\,” FHMS NOTA No gire el pestillo en este momento. Es posible que no gire fácilmente. La configuración se realizará...

  • Page 28: Instale La Cubierta De Las Baterías

    ¡NO coloque un tornillo! Configure la cerradura. 1. Abra la puerta si ya no está abierta. 2. Presione el botón Schlage exterior. 3. Introduzca uno de los códigos de usuario predeterminados en la cerradura (ver el paso 6 en la página 21).

  • Page 29: Extienda El Perno (Bloqueo) Usando La Pantalla Táctil

    (ver el paso 9b en la página 26). 2. Si la cerradura recibe energía, pero debe ajustar la puerta/marco, visite answers.schlage. com para ver instrucciones completas y videos sobre el ajuste.
  • Page 30 Extracción del Espaciador (Opción para orificios transversales pequeños únicamente) SOLO si su puerta tiene un orificio transversal de 2Z\,” (54 mm) orificio transversal, retire el espaciador como se muestra. Menos de 2Z\," (54 mm) Orificio transversal 1. Quite el tornillo. 2.

  • Page 31: Continúe Con La Guía Del Usuario

    Google Play y el logotipo de Google Play son marcas comerciales de Google Inc. Android es una marca comercial de Google Inc. ¿Necesita ayuda? Para acceder a documentos y videos EE. UU.: 888-805-9837 técnicos, visite schlage.com o el Centro Canadá: 800-997-4734 de ayuda en la aplicación de Schlage México: 018005067866 Sense. 31 31...
  • Page 33 SERRURE INTELLIGENTE Guide d’installation...
  • Page 34 Vis du boîtier de l’alarme Vis de renforcement (2) Vous avez besoin d’aide? Pour afficher des documents techniques et des vidéos, rendez- États-Unis: 888-805-9837 vous sur schlage.com ou sur le Canada: 800-997-4734 Centre d’assistance de l’application Mexique: 018005067866 de Schlage Sense. 34 34...
  • Page 35 Pour Débuter Une fois que vous avez réuni tous vos outils, respectez rigoureusement les étapes, dans l’ordre. Étant donné qu’il s’agit d’une serrure électronique, l’ordre des étapes est très important. Si vous manquez une étape, vous risquez de devoir rétablir les paramètres d’usine et de recommencer.

  • Page 36: Télécharger L'application

    Télécharger l’application. Téléchargez l’application Schlage Sense à partir d’App Store et de Google Play. Cherchez simplement « Schlage Sense » pour trouver l’application. L’application Schlage Sense fonctionne sur les appareils iPhone, iPad et iPod Touch dotés d’iOS 9.3 ou d’une version plus récente ou bien sur les appareils dotés d’Android 5.0 ou d’une version plus récente.

  • Page 37: Vérifiez Les Dimensions De La Porte Et Du Cadre

    » Pour connecter votre serrure à votre téléphone iOS ou Android, suivez les instructions de l’application Schlage Sense. Utilisez le code de configuration ou le code de programmation de la fonction HomeKit pour terminer l’appariement. Une étiquette comporte vos codes de programmation et d’accès par défaut.

  • Page 38: Installez Le Pêne Et La Gâche

    Installez le pêne et la gâche. Au besoin, réglez la longueur du pêne. • Si la distance d’entrée (voir l’étape 5, page 37) de votre porte est de 2C\, po (60 mm), vous n’avez rien à faire d’autre. Passez à l’étape 7b. •...

  • Page 39: Installez Le Pêne Dans La Porte

    Installez le pêne dans la porte. Choisissez ci-dessous l’illustration qui correspond à votre porte. Figure B: Pas de mortaise FIgure A: Mortaise Lors de l’installation du pêne, veillez à ce que le mot TOP soit dirigé vers le haut. Taille réelle (2) Servez-vous d’un bloc de bois et d’un marteau (non inclus) pour enfoncer...

  • Page 40: Évaluer L'alignement Du Pêne

    4. Si le pêne ne sort pas facilement ou complètement, apportez des modifications à la préparation du cadre ou de la porte. Pour en savoir plus, consultez answers.schlage.com. 5. Rentrez (déverrouillez) le pêne avant de poursuivre à l’étape 8. »...

  • Page 41: Installez La Plaque De Fixation Sur L'intérieur De La Porte

    Installez la plaque de fixation sur l’intérieur de la porte. » Vérifiez que l’écran tactile et la plaque de fixation sont bien droits sur la porte avant de serrer les vis. Serrez complètement les vis pour éviter que la serrure ne se déplace. Demandez à...

  • Page 42: Branchez Le Câble Au Boîtier De L'alarme

    Branchez le câble au boîtier de l’alarme. » Repérez les vis de l’étape 9d avant de commencer, afin de les avoir à portée de main lorsque vous en aurez besoin. Il n’y a qu’une façon de brancher le connecteur. Faites correspondre le point blanc du connecteur au point blanc du circuit imprimé.

  • Page 43: Montez Le Boîtier De L'alarme Sur La Plaque De Fixation

    Montez le boîtier de l’alarme sur la plaque de fixation. Vissez d’abord la vis du bas. Taille réelle Taille réelle 8-32 x .187 UP 8-32 x 1Z\,” FHMS REMARQUE Veuillez ne pas tourner la barrette tournante pour le moment. Il est possible qu’elle ne tourne pas facilement.

  • Page 44: Installez Le Couvercle Des Piles

    N’INSTALLEZ PAS la vis! Installez la serrure. 1. Ouvrez la porte, si ce n’est pas déjà fait. 2. Appuyez sur le bouton Schlage extérieur. 3. Entrez l’un des codes d’utilisateur par défaut (voir l’étape 6, page 37). 4. La serrure effectue une routine d’installation.

  • Page 45: Sortez Le Pêne (Verrouillez) Par Le Biais De L'écran Tactile

    43). Si le problème subsiste, vérifiez que le câble est branché au boîtier de l’alarme et n’est pas écrasé (voir l’étape 9b, page 42). 2. Si la serrure est alimentée, mais qu’il faut ajuster la porte et le cadre, consultez answers. schlage.com pour obtenir les instructions et visionner des vidéos pour l’ajustement.
  • Page 46 Retrait de l’entretoise (Option pour les petits logements du corps seulement) SEULEMENT dans le cas où le logement du corps de la porte est inférieur à 2Z\, po (54 mm), retirez l’entretoise comme l’illustration le montre. Moins de 2Z\, po (54 mm) Logement du corps 1.

  • Page 47: Poursuivez La Lecture Du Guide D'utilisation

    Google Play et le logo de Google Play sont des marques de commerce de Google Inc. Android est une marque de commerce de Google Inc. Vous avez besoin d’aide? Pour afficher des documents techniques et des vidéos, États-Unis: 888-805-9837 rendez-vous sur schlage.com Canada: 800-997-4734 ou sur le Centre d’assistance de Mexique: 018005067866 l’application de Schlage Sense. 47 47...
  • Page 48 Sans frais : 800-997-4734 answers.schlage.com Si tiene dudas acerca de cualquier parte de la instalación o programación, no devuelva su Schlage Sense a la tienda. Nuestros representantes del Departamento de Servicio de Asistencia al Cliente de Schlage están listos para ayudarlo.
