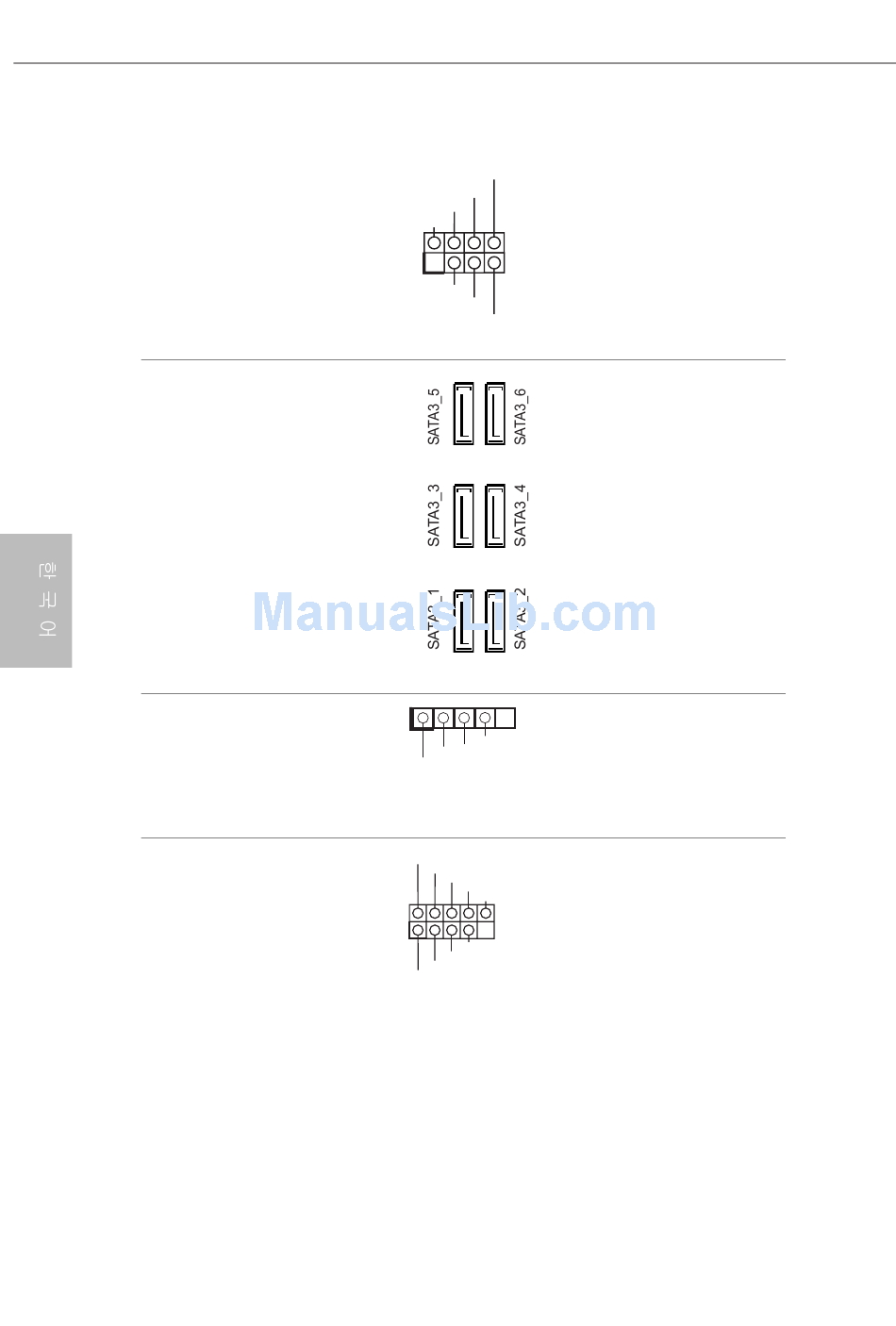

전원 LED 및 스피커 헤더
(7 핀 SPK_PLED1)
(1 페이지 , 23 번 항목 참조 )
시리얼 ATA3 커넥터
(SATA3_1_2:
1 페이지 , 14 번 항목 참조 )
(SATA3_3_4:
1 페이지 , 13 번 항목 참조 )
(SATA3_5_6:
1 페이지 , 12 번 항목 참조 )
AMD LED 팬 USB 헤더
(4 핀 USB_5)
(1 페이지 , 9 번 항목 참조 )
USB 2.0 헤더
(9 핀 USB1_2)
(1 페이지 , 21 번 항목 참조 )
(9 핀 USB_3_4)
(1 페이지 , 22 번 항목 참조 )
128
SPEAKER
DUMMY
DUMMY
+5V
1
PLED+
PLED+
PLED-
1
GND
P- P+
USB_PWR
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
섀시 전원 LED 와 섀
시 스피커를 이 헤더에
연결하십시오 .
이들 6 개의 SATA3 커
넥터는 최대 6.0 Gb/s
데이터 전송 속도를 제
공하는 내부 저장 장치
용 SATA 데이터 케이
블을 지원합니다 .
이 헤더는 AMD SR3
방열판에서 USB 커넥
터를 연결하는 데 사용
됩니다 .
이 마더보드에는 헤더
두 개가 있습니다 . 각
USB 2.0 헤더는 포트
두 개를 지원할 수 있
습니다 .
