4. Après s'être assuré de la finalisation de l'installation brancher l'adaptateur d'alimentation sur le secteur.
5. Mettre en place le combiné sur le mur.
Note : En cas de coupure de cordon d'alimentation, veiller à respecter la polarité.
5. CÂBLAGE
Se reporter au schéma de câblage (fig. 6).
a. Raccordement de l'interphone
Fils à utiliser :
- Bien raccorder les fils en respectant le schéma de câblage fig.6.
- Pour raccorder la platine de rue, 2 fils sont nécessaires.
Attention :
• Borne "1" du combiné sur la borne "1" de la platine de rue .
• Borne "2" du combiné sur la borne "2" de la platine de rue.
b. Raccordement d'une gâche, serrure électrique ou d'une motorisation de portail
- La raccorder directement sur les bornes 3 et 4 au dos de la platine de rue (aucune polarité à
La gâche ou la serrure sera commandé en appuyant brièvement (1 sec.) sur la touche
Important : La gâche ou la serrure électrique que vous allez installer, devra impérativement être équipée d'une
mémoire mécanique comme toutes les références EXTEL. Pour le câblage bien se référer à l'étiquette collée au
dos de la platine de rue.
- Pour la commande d'un automatisme de portail, intercaler l'option WE 8111 BIS SER,R4. La raccorder directe-
ment sur les bornes 3 et 4 au dos de la platine de rue (aucune polarité à respecter).
L'automatisme sera commandé en appuyant 1 seconde sur la touche

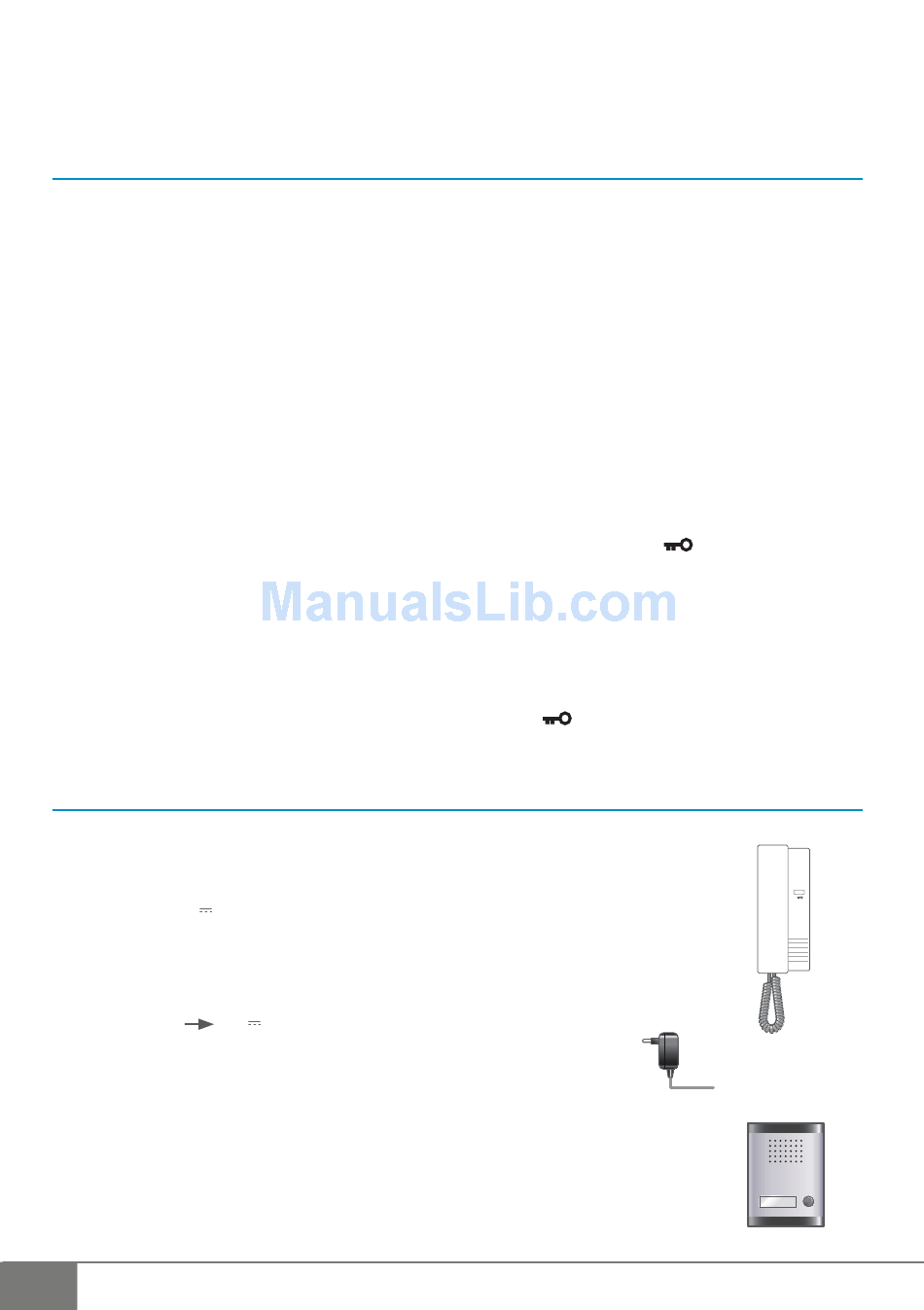

6. CARACTÉRISTIQUES TECHNIQUES
a. Combiné (PACB 201 LC SER.R1)
• Référence : 811201
• Alimentation : 17V
• Consommation : 2,8W
• Dimensions (mm): 210x90x60
b. Alimentation
• Tension : 230V~
En cas de coupure du cordon d'alimentation veiller à respecter la polarité
c. Platine de rue (PAPL A 201 LC SER.R1)
• Référence : 821201
• Température d'utilisation (environ): -10°C à +45°C.
• Indice de protection : IP44
• Dimension face avant (mm) : 134x100x23 mm
F3
• 2 fils 6 /10e jusqu'à 25 m
• 2 fils 1,5 mm 2 de 25 m à 100 m
il ne faut en aucun cas doubler les fils pour en augmenter la section
17V 1400 mA
CFI EXTEL WEPA 201 LC SER.R1 - 11/2011
